yxm1材質の特性と熱処理・用途を徹底解説

yxm1の材質と特性・熱処理・用途を徹底解説

YXM1の焼入れ温度を誤ると、硬度がHRC3以上ズレて工具が早期破損します。

🔩 この記事で分かること：YXM1の基礎から実践まで

🧪

YXM1の化学成分と物理特性

C:0.9%、W:6.5%、Mo:5.0%など主要成分と、常温硬さHV800（HRC64）の数値から材質の強みを解説。

🔥

熱処理の正しい手順と注意点

焼入れ標準温度1200℃、焼戻し540〜560℃（2〜3回）を軸に、失敗しない温度管理のポイントを解説。

⚙️

超硬・粉末ハイスとの使い分け

衝撃・再研磨性・コスト面でYXM1が有利になる条件を明確にし、材料選定の判断軸をわかりやすく整理。

このページの目次

yxm1の材質と特性・熱処理・用途を徹底解説

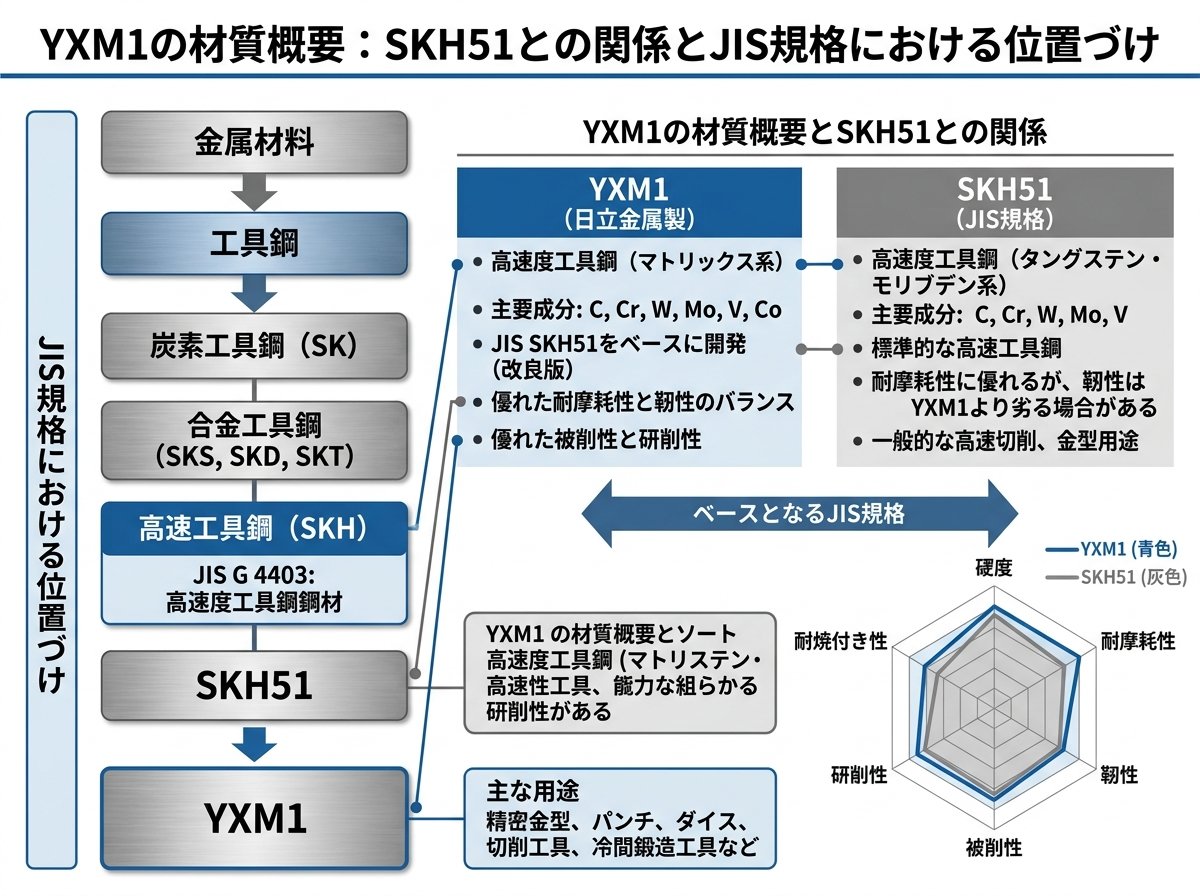

YXM1の材質概要：SKH51との関係とJIS規格における位置づけ

YXM1は、株式会社プロテリアル（旧・日立金属）が製造・販売する高速度工具鋼のブランド名です。JIS規格ではSKH51に相当し、国際的にはHSS（High Speed Steel：高速度鋼）として知られています。金属加工の現場では「ハイス」とも呼ばれ、ドリルやタップ、エンドミルなど多様な切削工具の素材として長年にわたって使われてきた定番材料です。

YXM1という名称はあくまでプロテリアル社の商標登録であり、他メーカーの同等材とは区別されます。たとえば山陽特殊鋼のQH51、日本高周波鋼業のH51、不二越のSKH9なども実質的にSKH51相当ですが、成分の細かな管理幅やメーカー独自の製造プロセスが異なるため、熱処理後の特性に微妙な差が出ることがあります。これが重要な点です。

JIS規格の分類では、SKH51はモリブデン系高速度工具鋼に属します。高速度工具鋼には大きくタングステン（W）系とモリブデン（Mo）系があり、SKH51はその中でも最もスタンダードなモリブデン系の代表鋼種です。使用硬さはHRC55〜65の範囲で設定されることが多く、切削工具から冷間金型まで幅広い用途に対応できます。

ブランド名（YSS）	JIS類似	メーカー
YXM1	SKH51	プロテリアル（旧日立金属）
QH51	SKH51	山陽特殊鋼
H51	SKH51	日本高周波鋼業
SKH9	SKH51	不二越
S600	SKH51	ボーラー（オーストリア）

つまり、呼び名が違っても中身が近い材料は複数存在します。調達先を変える際は、各社の技術資料で成分・熱処理特性を必ず確認することが原則です。

参考：プロテリアルのYXM1・SKH51相当鋼種ブランド対照表（各社の高速度工具鋼対応情報）
金型材質一覧比較表 | 技術情報 | MISUMI-VONA【ミスミ】

YXM1の化学成分と物理特性：各元素の役割を正しく理解する

YXM1の材質を語るうえで欠かせないのが化学成分の理解です。以下がプロテリアルの資料に基づくYXM1の代表的な化学成分（Mass%）です。

元素	C	Si	Mn	Cr	W	Mo	V
含有量（%）	0.9	0.3	0.4	4.2	6.5	5.0	2.0

各元素には明確な役割があります。炭素（C）は硬度の源です。0.9%というやや高めの炭素量が、焼入れ後の高硬度を支えます。タングステン（W）とモリブデン（Mo）はともに高温強度と耐摩耗性に寄与し、切削中に刃先が熱くなっても硬度が落ちにくい「赤熱硬さ」をもたらします。クロム（Cr）は焼入れ性と酸化防止に、バナジウム（V）は微細な炭化物（MC型）を形成して刃先摩耗を抑制します。

物理特性として特に重要なのが硬度です。プロテリアルの公式データによれば、YXM1の常温硬さはHV800（HRC64）です。800HVという数値は、普通の炭素鋼（HV200前後）と比べて4倍以上の硬さに相当します。コンクリートブロックの表面硬さがおよそHV200〜400程度ですから、YXM1がいかに硬いかのイメージが湧くでしょう。

これは使えそうです。また、密度は約8.1g/cm³、融点は1400〜1450℃、弾性率は約210GPaで工具剛性も十分高く、微細加工でも寸法精度が維持されます。熱伝導率は23W/mK程度で、加工中に発生する摩擦熱を刃先に滞留させにくいため、温度上昇による軟化を抑制できます。

YXM1の特徴を一言で表すなら「靭性・耐摩耗性・耐熱性のバランスが高いレベルで取れた汎用ハイス」です。これが基本です。この3点のバランスが優れているからこそ、最も標準的な高速度工具鋼として長年の現場に根づいています。

参考：化学成分の詳細数値はこちらのPDFで確認できます
高速度工具鋼化学成分表｜株式会社タジマスチール（PDF）

YXM1の正しい熱処理手順：焼入れ・焼戻しの温度管理と失敗回避のポイント

YXM1を切削工具や金型に使う場合、熱処理の出来不出来がそのまま工具寿命に直結します。特に高速度工具鋼の熱処理は、炭素鋼（SK材）に比べてはるかに繊細で、温度管理が数十℃ズレただけで目的の硬度が得られないことがあります。

まず焼入れです。YXM1の標準焼入れ温度は約1200℃前後です。この温度は冷間工具鋼のSKD11（標準1025℃）よりも大幅に高い点が特徴で、加熱前に必ず予熱（通常は450〜500℃、さらに850〜900℃での2段予熱を行う場合も）を行うことが推奨されます。予熱なしで急激に1200℃まで加熱すると、熱応力で変形や割れが生じるリスクがあります。

加熱後は油冷または空冷で急冷し、マルテンサイト組織を形成させます。このとき注意が必要なのは、常温まで完全に冷却しきる前に焼戻し工程に移ることです。高合金鋼では残留オーステナイトが多く残りやすく、長時間常温放置すると組織が不安定になって割れリスクが高まります。

焼戻しはYXM1の性能を引き出す重要な工程です。高速度工具鋼は高温焼戻し（2次硬化）が必要なタイプで、540〜560℃程度の高温焼戻しを2〜3回繰り返すことが一般的な方針です。1回で終えると残留オーステナイトが十分に分解されず、長期使用中に寸法変化や硬度低下が起きることがあります。厳しいところですね。

🔹 予熱：450〜500℃（＋850〜900℃の2段予熱が理想）

🔹 焼入れ温度：標準1200℃（加熱範囲の中央値を基準）

🔹 冷却方法：油冷または気体（窒素）冷却（真空炉が安定）

🔹 焼戻し温度：540〜560℃を目安に2〜3回繰り返し

🔹 保持時間：各焼戻しで最低1時間以上（品物厚さに応じて調整）

熱処理後の目標硬度はHRC63〜65程度が多いですが、用途によって焼戻し温度を調整して硬度と靭性のバランスを変えます。金型のように衝撃が大きい用途では焼戻しをやや高めにして靭性を重視し、精密切削工具では硬度を優先する設計が一般的です。

また、プロテリアルをはじめ各メーカーが公開している「焼戻し曲線（熱処理曲線）」は、使用鋼材のメーカーのものを参照することが鉄則です。同じSKH51相当でも、メーカーごとに製造管理の微妙な違いがあり、他社の曲線を流用すると目標硬度からずれることがあります。メーカーの技術資料が条件です。

参考：YXM1を含む工具鋼の焼戻し曲線の読み方・実践的な注意点の解説
工具鋼の焼戻し｜たくさんのことを知ると有利 - 鉄鋼の熱処理と加工

YXM1の主な用途：ドリル・タップ・エンドミルから金型まで

YXM1はその優れた特性バランスから、非常に幅広い用途に採用されています。最も典型的なのはドリル、タップ、エンドミルなどの切削工具への応用です。これらの工具は加工中に摩擦熱が発生し、刃先温度が数百℃に達する場合があります。YXM1はタングステンとモリブデンの働きにより、600℃近い高温下でもHRC55以上の硬度を維持できるため、刃先が軟化しにくく安定した切削が続けられます。

鉄鋼材料に限らず、ステンレス鋼や高硬度合金鋼の加工にも広く対応します。たとえば、自動車のシャフトやギアを量産加工する現場では、1本の工具で連続して多数のワークを高速加工する必要があります。こういった用途でYXM1は工具交換頻度を抑え、生産効率の維持に直接貢献します。

切削工具以外にも、冷間プレス金型や冷間鍛造型に使われるケースがあります。特にドリルのような「切りくずが詰まりやすく衝撃も大きい用途」や、タップのような「ねじり力がかかる用途」では、超硬よりも靭性が高いYXM1が有利です。超硬合金のタップは高速かつ低負荷の条件では威力を発揮しますが、食いつき時や逆転時の衝撃でチッピングしやすいため、量産現場では費用対効果の面でYXM1（ハイス）タップが選ばれることも少なくありません。

🔧 ドリル（鉄鋼・ステンレス・合金鋼の穴あけ加工）

🔧 タップ・ダイス（ねじ立て・衝撃・ねじれが複合する用途）

🔧 エンドミル（溝加工・側面加工・型彫加工）

🔧 リーマー（精密穴の仕上げ加工）

🔧 冷間金型・冷間鍛造型（靭性と耐摩耗性が同時に求められる部位）

🔧 ダイカスト金型の特殊用途部位

🔧 歯車切削用工具（ホブ・ブローチ）

また、あまり知られていない用途として木工用・紙工用・食品包装機械用のカッターへの採用例もあります。金属加工用途に限定されがちなYXM1ですが、「高速回転で長寿命が求められる刃物類全般」に対応できる汎用性の高さが特徴です。意外ですね。

YXM1・超硬合金・粉末ハイス（HAP）の違いと現場での使い分け方

YXM1を理解するうえで欠かせないのが、超硬合金および粉末ハイスとの比較です。この3種類の材料は互いに「似ているようで異なる特性」を持ち、用途の誤選択が工具コストや加工品質に直接響くため、正確な使い分けが重要です。

まず超硬合金（WC-Co系）との比較です。超硬合金は硬度がHV1400〜1800と非常に高く、耐摩耗性に優れます。切削速度を高くできるため、同じ加工をするならYXM1より大幅に短時間で済む場合もあります。たとえば、ハイス工具で26分かかる加工が超硬工具では6分に短縮できるという数値も報告されています。ただし靭性が低く、衝撃や断続切削に弱いのが弱点です。また、研削・再研磨が難しいため刃先が摩耗したら基本的に工具交換が必要になり、1本あたりのコストが高くなります。

YXM1（ハイス）は超硬より硬度は低いものの、靭性が格段に高く、衝撃負荷のかかるタップやドリル・断続切削向けに向いています。再研磨が比較的容易で、摩耗した工具を研ぎ直して再使用できるため、量産現場でのトータルコストを下げやすいのが強みです。これは使えそうです。

次に粉末ハイス（HAPシリーズ）との比較です。HAP40（SKH40相当、標準使用硬さHRC64〜67）やHAP72（HRC68〜71）に代表される粉末冶金法製造のハイスは、炭化物の分布が極めて均一・微細で、通常の溶製YXM1に比べて耐摩耗性と靭性が大幅に向上します。工具寿命が従来ハイスの1.5〜2倍に延びるケースもあります。しかし製造コストが高く、調達単価はYXM1の数倍になることが多いです。

材料	硬度の目安	靭性	再研磨性	主な適用用途	コスト感
YXM1（SKH51）	HRC63〜65	高い	容易	ドリル・タップ・エンドミル・一般冷間金型	低〜中
粉末ハイス（HAP40等）	HRC64〜67+	さらに高い	容易	高負荷切削・精密金型・難削材	高い
超硬合金（WC-Co）	HV1400〜1800	低い	困難	高速切削・低衝撃・硬脆材	高い

結論は明確です。「衝撃がある・再研磨したい・コスト優先の汎用切削」ならYXM1、「同じハイス系で耐摩耗性をもっと上げたい・高負荷の精密加工」なら粉末ハイス（HAP）、「衝撃が少ない高速切削・摩耗が最優先課題」なら超硬合金、という3つの選定ルールが基本です。

材質選定で悩んだ時には、プロテリアルや各工具メーカーの技術サポート窓口へ現場の加工条件（ワーク材質・切削速度・回転数・冷却条件）を伝えて確認する方法があります。無料で相談できる窓口を持つメーカーも多いので、まず問い合わせる、という行動が近道です。

参考：ハイスの各鋼種説明とYXM1を含む高速度工具鋼の特性比較
ハイスの説明（砥石屋さん's blog）

現場のプロが見落としがちなYXM1の盲点：再研磨と表面処理による寿命延長

YXM1を使いこなすうえで、製造・調達だけでなく「使った後のメンテナンス」の視点が意外に見落とされがちです。特にYXM1製のドリルやタップは再研磨（再研削）ができるという点が大きな経済的メリットであるにもかかわらず、実際の現場では「摩耗したら即廃棄・新品購入」という運用が習慣化しているケースもあります。

YXM1の刃先が摩耗した場合でも、摩耗量が適切な範囲内であれば研削盤を使って再研磨することができます。再研磨後は元の寸法より若干小さくなりますが、硬度・切削性能は回復します。1本の工具を複数回再研磨しながら使用するモデルを導入することで、工具費のコストを大きく削減できます。これは有用な情報です。

一方で、超硬合金工具は材料の特性上、再研磨が非常に難しく専用設備が必要です。このため超硬工具は使い捨て運用が基本となり、量産現場での工具費は積み重なります。YXM1は研磨しやすいという点で、特に多品種少量生産や試作現場において大きなコスト優位性を持ちます。

もう一つ知っておきたいのが表面処理です。YXM1製工具の表面にTiNコーティング（窒化チタン）やTiAlNコーティングを施すことで、表面硬度をさらに高め、工具寿命を大幅に延ばすことができます。コーティング済みのYXM1工具は、ノンコーティングに比べて耐摩耗性が数倍以上向上する事例も報告されています。コーティング処理は1本あたり数百〜数千円の追加コストがかかりますが、工具寿命が2倍以上になれば十分元が取れる計算になります。
