高速度工具鋼JISのSKH種類と熱処理・選定の完全ガイド

高速度工具鋼のJIS規格（SKH）を正しく理解して工具選定に活かす

「名前に"高速度"とあるからこそ、超硬工具より速く切れる」と思って現場で使ってしまうと、工具が早期に摩耗して余計なコストが発生します。

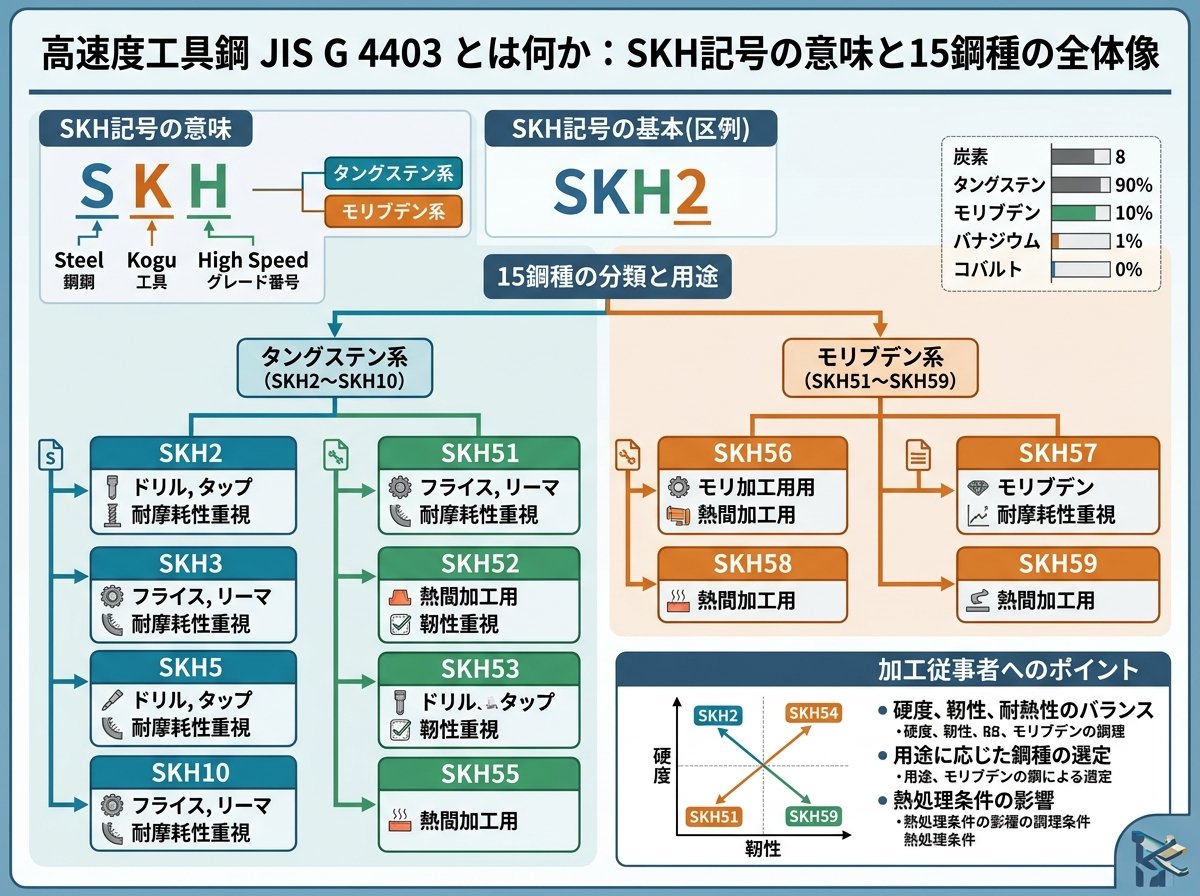

高速度工具鋼JIS G 4403とは何か：SKH記号の意味と15鋼種の全体像

高速度工具鋼は、日本産業規格では「JIS G 4403：高速度工具鋼鋼材」として規定されている工具用の鉄鋼材料です。英語では「High Speed Steel（HSS）」と呼ばれ、現場では「ハイス」または「ハイス鋼」という呼称が広く定着しています。

JIS記号の「SKH」は、**S**teel（鉄鋼）・**K**ougu（工具）・**H**igh speed（高速度）の頭文字を組み合わせたもので、JIS G 4403の最新版（2015年改正）では合計15種類の鋼種が規定されています。2019年の法改正により「日本工業規格」から「日本産業規格」へ名称が変更されましたが、規格の実質的な内容は継続しています。

規格内の15鋼種は大きく3つのグループに分類されます。

- **タングステン系（SKH2・SKH3・SKH4・SKH10）**：タングステンを約17〜19%添加した伝統的な鋼種で、硬度と耐摩耗性に優れる
- **モリブデン系（SKH50〜SKH59）**：タングステン含有量を減らしモリブデンで置き換えた鋼種群で、靭性とコストのバランスが良い
- **粉末冶金製モリブデン系（SKH40）**：粉末冶金法で製造する唯一の規格鋼種で、組織の均質性と高い靭性・耐摩耗性を両立

つまり、15鋼種それぞれに目的が違うということです。

鉄にクロム（Cr）・タングステン（W）・モリブデン（Mo）・バナジウム（V）・コバルト（Co）などを多量に添加することで、高温下でも硬さを失わない「赤熱硬さ」が生まれます。切削中に刃先が600℃近くまで上昇しても軟化しないという特性が、ハイス最大の強みです。なお、JIS G 4403では各鋼種の製造方法として「鍛錬成形比6S以上での圧延または鍛造」と「焼なまし処理」が義務付けられており、鋼材としての品質基準が明確に定義されています。

JIS G 4403：2015 高速度工具鋼鋼材の規格全文（kikakurui.com）｜各鋼種の化学成分・焼なまし硬さ・脱炭層深さの基準値が一覧で確認できる

高速度工具鋼JISの鋼種比較：SKH51・SKH55・SKH2・SKH40の違いと使い分け

現場で最も頻繁に使われるのはSKH51（モリブデン系）です。靭性とコストのバランスが優れており、JIS G 4403における代表的なモリブデン系鋼種として幅広い切削工具に採用されています。これが基準です。

ただし、SKH51で工具欠けや早期摩耗が続く場合は、鋼種を見直す必要があります。下の表で主要4鋼種の特性を比較してみましょう。

| 鋼種記号 | 系統 | 焼入れ温度 | 焼入焼戻し硬さ（HV）| 主な特徴 | 代表的な用途 |
|----------|------|-----------|---------------------|----------|------------|
| SKH2 | タングステン系 | 1,260℃ 油冷 | 772以上 | 高い硬度・耐摩耗性 | 一般切削、バイト、タップ |
| SKH51 | モリブデン系 | 1,220℃ 油冷 | 800以上 | 靭性とコストのバランス | エンドミル、ドリル、パンチ |
| SKH55 | コバルト入りMo系 | 1,210℃ 油冷 | 800以上 | 高温硬度・難削材対応 | ステンレス用ドリル、重切削工具 |
| SKH40 | 粉末冶金Mo系 | 1,180℃ 油冷 | 832以上 | 均質組織・高靭性・高耐摩耗 | 精密加工工具、金型パンチ |

SKH51とSKH55の違いは、コバルト（Co）の有無です。SKH55はコバルトを4.50〜5.00%添加することで高温での硬度が大幅に向上しており、ステンレス鋼や耐熱合金といった難削材の加工に強みを持っています。SKH51のドリルではすぐ摩耗するという経験があれば、SKH55への切り替えを検討する価値があります。

SKH40（粉末ハイス）は、見た目は溶解ハイスと同じですが内部組織がまったく異なります。粉末冶金法で製造することで結晶粒が微細かつ均質になり、靭性・耐摩耗性・疲労強度が溶解ハイスより大幅に優れます。ただし価格は溶解ハイスよりも高価です。精密金型のパンチや、高付加価値な加工向けの工具への適用が経済的に合理的といえます。

これは使えそうです。

なお、JIS G 4403ではSKH50とSKH52について「次回改正時に削除する」という注記が付いています。材料調達時には廃番リスクのある鋼種を避け、今後も規格が継続するSKH51やSKH55を基本に選定しておくほうが安全です。

ハイス鋼とは？特性・用途・加工方法まで徹底解説（ミスミ meviy）｜JIS G 4403の化学成分一覧表や焼入れ硬さの基準値が整理されており、鋼種比較に便利

高速度工具鋼JISの熱処理：焼入れ・焼戻しの温度管理と現場での失敗パターン

ハイス鋼の性能は、材料そのものよりも熱処理の精度で決まる面が大きいです。

JIS G 4403に規定されたSKH系の熱処理は、一般的な工具鋼（SK材、SKS材など）とは大きくかけ離れています。SK材やSKS材の焼入れ温度が約800℃であるのに対し、SKH系は1,200℃以上という高温が標準です。具体的にはSKH51で1,220℃・SKH2で1,260℃・SKH40は1,180℃での焼入れが規定されており、温度のわずかなズレが製品品質に直結します。

焼戻しも独特です。SKH系では560℃前後という高温焼戻しを2回繰り返すことが基本で、これによって「二次硬化」と呼ばれる現象が起こり、ハイス特有の高い硬度と赤熱硬さが発現します。通常の炭素鋼の感覚で150〜200℃の低温焼戻しを行うと、二次硬化が起きずに性能が引き出せないため注意が必要です。

現場で起きやすい失敗パターンを整理すると以下の通りです。

- **焼入れ温度の不足**：SKH51で1,200℃を下回ると合金炭化物が十分に固溶せず、狙いの硬度HV800に届かない
- **焼戻し不足（1回のみ）**：残留オーステナイトが変態せず、靭性が低下して刃先が欠けやすくなる
- **使用中の過加熱（600℃超え）**：切削時に刃先温度が600℃を超えると急激に硬度が低下し、工具としての機能を失う

特に3点目は注意が必要ですね。切削中の「乾式加工（クーラントなし）」や切削条件が過大な状況では、刃先が600℃を超えやすく、表面が青紫色に変色（焼け色）した時点で硬度低下が始まっています。ハイス工具の刃先が変色していたら、その工具は性能を大きく失っている可能性があります。

対策としては、切削点へのクーラントの確実な供給・切削速度の適正化（ハイス工具の標準は50m/min前後）・摩耗した工具の早期交換が基本になります。特にシャンク側から先端方向への冷却を意識した切削油の供給ポイントの調整が、刃先温度の管理に効果的です。

工具鋼の焼入れ・焼戻し｜金属熱処理の基礎知識（イプロス）｜SK・SKD・SKH各系の熱処理の違いが体系的に整理されており、温度選定の根拠として参照できる

高速度工具鋼JISと超硬合金の違い：現場でどちらを選ぶべきか

「高速度」という名前から超硬工具より速く切れると思うと、現場で損をします。

実際には逆で、超硬合金（超硬工具）のほうがはるかに高い切削速度に対応します。超硬工具の切削速度は200m/min以上が当たり前なのに対し、ハイス工具の標準は50m/min前後です。「高速度工具鋼」という呼称は20世紀初頭に登場した当時の基準に基づいており、従来の炭素工具鋼と比べて2〜4倍速く切れたことに由来します。現代の超硬合金と直接比べる名称ではありません。

では超硬一択かといえば、そうでもないです。下の比較表を確認してください。

| 比較項目 | 高速度工具鋼（SKH） | 超硬合金 |
|----------|-------------------|----------|
| 硬度 | HRC60〜67 | ダイヤモンドに次ぐ硬さ |
| 耐熱温度の目安 | 〜600℃ | 〜800〜1,000℃ |
| 靭性（粘り強さ） | ◎ 高い | △ 割れやすい |
| 切削速度 | 50m/min前後 | 200m/min以上 |
| 再研磨のしやすさ | ◎ 容易・自社研磨も可能 | △ 難しい・専門業者が必要 |
| 工具初期コスト | ○ 安い | × 高い |
| 衝撃・断続切削への耐性 | ◎ 強い | △ 欠けやすい |

断続切削（フライス、エンドミルなど刃が断続的に当たる加工）では、衝撃のたびに刃先に強い力が加わります。硬いが脆い超硬工具は刃先が欠けやすく、靭性の高いハイス工具のほうが安定するケースがあります。厳しいところですね。

また、多品種少量生産の現場では工具の種類が多くなり、そのたびに超硬工具を揃えるとコストがかさみます。ハイス工具はコストが安く、自社での再研磨も可能なため、工具一本あたりのトータルコストを大幅に下げられます。

生産性重視・量産ラインなら超硬、汎用性・コスト重視・断続切削が多い現場ならハイス（SKH）という棲み分けが原則です。

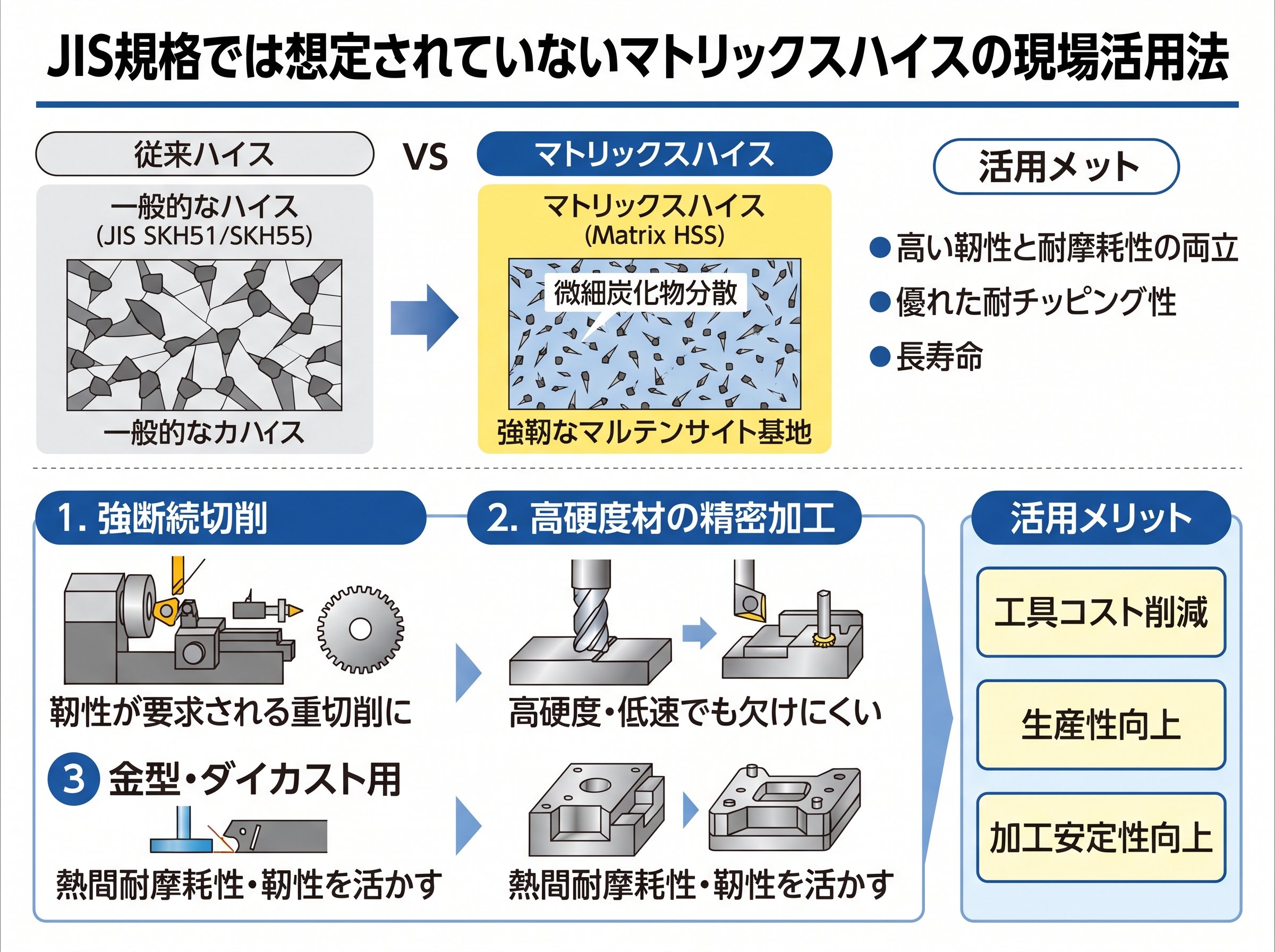

高速度工具鋼JIS規格では想定されていないマトリックスハイスの現場活用法

JIS G 4403の15鋼種には含まれていないのに、工具メーカーのカタログでよく登場する材種があります。それが「マトリックスハイス」または「セミハイス」と呼ばれる材料群です。

マトリックスハイスは、通常のハイスよりも炭素量と合金元素量を意図的に低く抑えた材料です。SKH51の焼入れ温度が1,200〜1,240℃なのに対し、マトリックス系では1,100〜1,180℃と低く設定されています。成分は通常ハイスとSKD系（熱間・冷間工具鋼）の中間的な構成で、硬度はHRC56〜62程度を狙います。

「硬度が低い＝性能が劣る」ではありません。炭素量を抑えることで析出炭化物の粗大化を防ぎ、硬度はやや低いながら靭性と疲労強度が従来のハイスを上回ります。パンチやプレス金型のように繰り返し大きな衝撃がかかる用途では、HRC65以上の高硬度工具より破断しにくいという現場報告も多くあります。

具体的な活用場面は以下のとおりです。

- **厚板の打抜きパンチ**：割れやすいHRCの高いハイスより、靭性の高いマトリックス系が有利
- **プレス金型の耐摩耗部品**：通常の合金工具鋼（SKD系）より耐熱性が高く、交換頻度を下げられる
- **難削材の断続切削工具**：衝撃への強さとある程度の耐摩耗性を同時に求めたい場面

JIS G 4403には掲載されていないため、各メーカーの独自鋼種（大同特殊鋼のDHシリーズ、日本高周波鋼業のKMX1など）として流通しています。調達時はメーカーのデータシートで化学成分・硬さ・用途を必ず確認してください。

現場でSKH51ではもろすぎ・SKD11では耐熱性が足りないという中間的な課題が出たとき、選択肢として覚えておくと役に立つ情報です。

高速度工具鋼JISを活かすコーティング処理：TiNとTiAlNの違いと選び方

ハイス工具の性能をさらに引き出す手段として、表面コーティングの選択は非常に重要です。工具自体を高価な鋼種に変えるより、コーティングで寿命を大幅に延ばすほうがコスト効率が良い場面も多くあります。

代表的なコーティングと特性の違いは以下の通りです。

| コーティング | 硬さ | 使用温度 | 特徴 | 向く加工 |
|-------------|------|----------|------|----------|
| TiN（窒化チタン） | 約HV2,300 | 〜600℃ | コスト安・汎用性高い | 一般鋼材の切削、タップ |
| TiCN（炭窒化チタン） | 約HV3,000 | 〜400℃ | 高硬度・耐摩耗性向上 | 鋼・ステンレスの切削 |
| TiAlN（チタンアルミナイトライド） | 約HV3,300 | 〜900℃ | 高温酸化に強い | 高速切削・難削材 |
| DLC（ダイヤモンドライクカーボン） | 約HV3,000〜5,000 | 〜300℃ | 低摩擦・非鉄に最適 | アルミ・樹脂・銅 |

TiNコーティングは最も普及しており、コーティングなしのハイス工具と比べて工具寿命が数倍に延びます。汎用性が高く、一般鋼材の切削用ドリル・タップへの適用が標準的です。

TiAlNは使用温度が900℃まで対応しており、超硬工具向けのコーティングとして開発されましたが、ハイス工具にも適用可能です。ステンレス鋼や耐熱合金といった難削材の切削で大きな効果があります。

注意が必要なのはDLCです。アルミ加工では摩擦が小さく非常に効果的ですが、一部のコーティングはハイス鋼との密着性の問題から効果が出ないか、かえって性能を落とすケースがあります。コーティング選定時はハイス工具専用の適合表をメーカーに確認するのが確実です。

コーティングの要否の判断軸は「加工材・加工条件・想定工具寿命」の3点です。難削材や高負荷加工ならTiAlN・汎用鋼材加工ならTiN・アルミ系ならDLCという大枠を参考に、工具メーカーへの相談で最終決定するのが現場での現実的な進め方です。

ハイス（高速度工具鋼）の特徴・種類・硬度低下のリスク（特殊超硬バイト開発ラボ）｜ハイス工具のロウ付け時の硬度低下リスクや製造現場での注意点が実務ベースで詳しく解説されている

Now I have all the research needed. Let me compile the article.
