ダイヤモンドライクカーボンで摩擦低減と耐摩耗性向上の技術

ダイヤモンドライクカーボンコーティングの特性と応用について解説します。高硬度と低摩擦を両立させるこの革新的技術は、どのように産業界に変革をもたらしているのでしょうか？
金属加工

ダイヤモンドライクカーボンで摩擦低減と耐摩耗性向上を実現する技術

ダイヤモンドライクカーボンで摩擦低減と耐摩耗性向上を実現する技術

ダイヤモンドライクカーボンの特性と応用
💎
高硬度・低摩擦

Hv1500～7000の高硬度と0.1程度の低摩擦係数を両立

🔧
多様な成膜方法

PVD、CVD、GCIBなど目的に応じた最適な成膜技術

🚗
広範な産業応用

自動車、航空宇宙、工具など様々な産業で活用

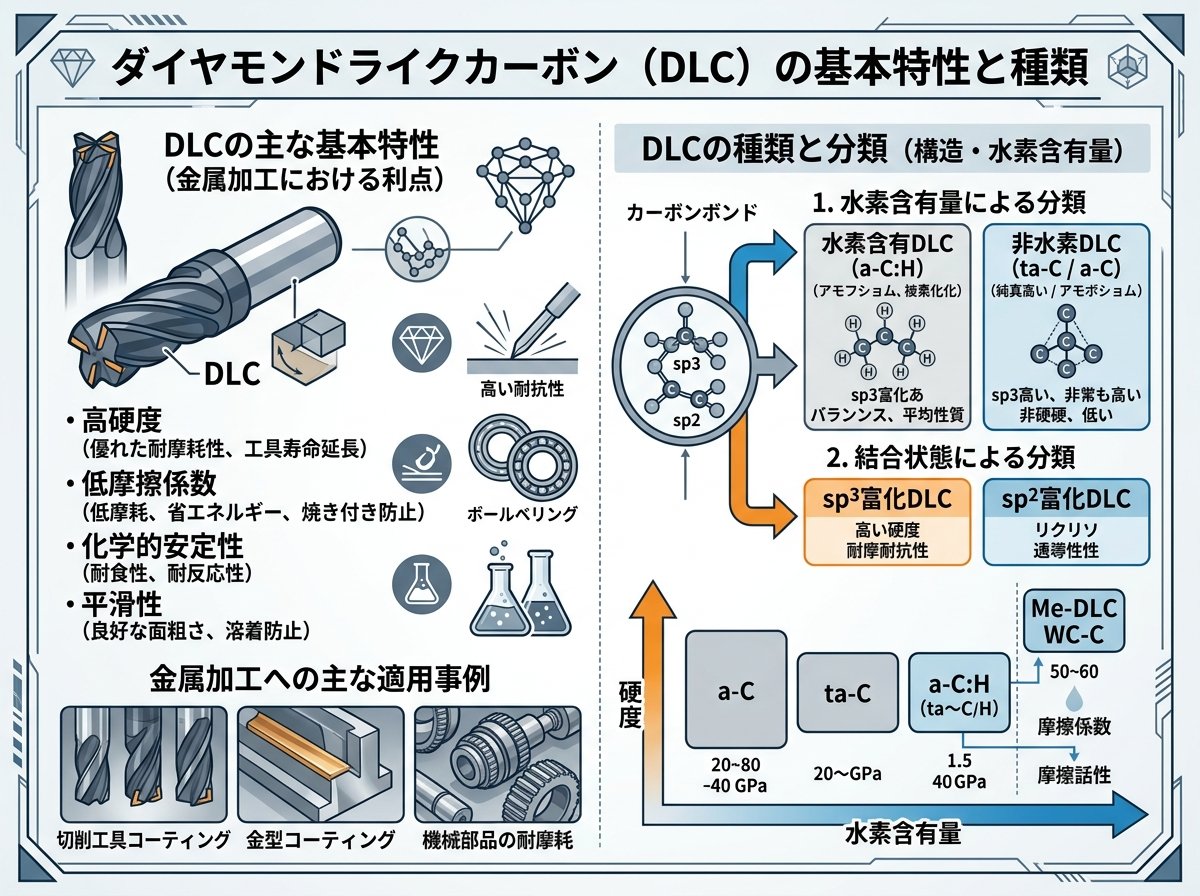

ダイヤモンドライクカーボンの基本特性と種類



ダイヤモンドライクカーボン（Diamond-Like Carbon、略称DLC）は、その名の通りダイヤモンドに似た特性を持つ炭素膜です。ダイヤモンドと黒鉛（グラファイト）の中間に位置する非晶質（アモルファス）構造の炭素薄膜であり、両者の優れた特性を併せ持っています。



DLCの最大の特徴は、以下の相反する特性を同時に実現できる点にあります。

  • 高硬度: ビッカース硬さで1500～7000HVの範囲に及び、通常の金属材料と比較して非常に硬い
  • 低摩擦係数: フッ素樹脂に匹敵する0.1程度の低摩擦係数を実現
  • 優れた耐摩耗性: 高硬度によって表面の摩耗を大幅に低減
  • 化学的安定性: 主成分が炭素であるため化学的に安定しており、非汚染性に優れる

DLCには複数の種類があり、その構造や特性に違いがあります。

  1. 水素含有DLC（a-C:H）:
    • 無潤滑環境下での摩擦係数低減効果が高い
    • 比較的軟らかい（Hv1500～2500程度）
  2. 無水素DLC（a-C）:
    • 硬度が高い（Hv3000～5000程度）
    • 耐熱性に優れる
  3. テトラヘドラルアモルファスカーボン（ta-C）:
    • 最も硬い（Hv5000～7000程度）
    • sp3結合（ダイヤモンド構造）の比率が高い
    • 潤滑油との相性が特に良い
  4. シリコン含有DLC（a-C:H-Si）:
    • 潤滑油との親和性が高い
    • SUV 4WD車両用トルク制御カップリングクラッチなどに活用

これらの種類は、使用環境や要求特性に応じて選択されます。例えば、高負荷環境では高硬度のta-Cが、潤滑油を使用する環境ではa-C:H-Siが適しているなど、用途に合わせた最適なDLCを選定することが重要です。



ダイヤモンドライクカーボンコーティングの成膜プロセス



DLCコーティングの成膜方法には主に以下のような方式があり、それぞれ特徴が異なります。

  1. 物理蒸着法（PVD: Physical Vapor Deposition）:
    • 固体炭素源を物理的に蒸発させて基材表面に堆積させる方法
    • 比較的低温（200℃程度以下）での成膜が可能
    • 均一な膜厚と高い密着性が特徴
  2. 化学蒸着法（CVD: Chemical Vapor Deposition）:
    • 炭化水素ガスなどを熱分解して炭素膜を形成
    • 高温（400～800℃）プロセスが多い
    • 複雑な形状への均一なコーティングが可能
  3. ガスクラスターイオンビーム方式（GCIB）:
    • フラーレン（C60）などの炭素材料を基板に付着させ、同時にアルゴンガスのクラスターイオンを衝突させる
    • ダイヤモンド含有率が従来の30％増、膜厚が0.5μmを実現
    • 水素を含まず、従来のDLCと比較して平滑性に優れる

DLCコーティングの一般的な成膜プロセスは以下のステップで行われます。

  1. 前処理:
    • 基材表面の洗浄・脱脂
    • WPC処理やブラストロン処理などの下処理
    • これにより点接点効果による更なる摩擦係数の低下や滑り性向上が可能
  2. チャンバー内での真空引き:
    • コーティング装置内を高真空状態にする
  3. 表面クリーニング:
    • アルゴンガスによるガス・クリーンアップ
    • 基材表面を清浄化
  4. 中間層の形成:
    • 密着性向上のためのシリコンガス（TMS：テトラ・メチル・シラン）などを用いた中間層形成
    • 特にアルミニウム合金などの軟質基材では密着性向上のために重要
  5. DLC膜の形成:
    • アセチレンガスなどの炭化水素ガスを注入
    • 高周波の高電圧を加えてプラズマを発生
    • アモルファス膜が基材表面に生成
  6. 冷却と取り出し:
    • 成膜と冷却を繰り返しながら膜を重ねていく
    • 所定の膜厚に達したら冷却して取り出し

特に軟質基材であるアルミニウム合金へのDLCコーティングでは、密着性が課題となります。A5052基材研磨面にDLCを直接コーティングした場合、約40Nの荷重でDLC膜の破壊・剥離が生じることがあります。この密着性・耐摩耗性を向上させるためには、中間層の最適化や表面改質技術の適用が効果的です。



DLCコーティングの膜厚は、用途に応じて数百nmから数μmの範囲で調整されますが、一般的には0.5～2μm程度が多く使用されています。膜厚が薄すぎると耐久性が不足し、厚すぎると内部応力による剥離のリスクが高まるため、最適な膜厚の選定が重要です。



ダイヤモンドライクカーボンコーティングの産業応用事例



DLCコーティングは、その優れた特性から幅広い産業分野で活用されています。代表的な応用事例を見ていきましょう。



自動車産業での応用:

  • エンジン部品（バルブリフタ、ピストンリング、ピストンピンなど）
  • トランスミッション部品
  • ディファレンシャルギア
  • トルク制御カップリングクラッチ

自動車業界では、DLCコーティングによる摩擦低減が燃費向上に直結するため、積極的に採用されています。例えば、ピストンリングにDLCコーティングを施すことで、シリンダとの摩擦を約40%低減し、エンジン効率を向上させることができます。



二輪車での応用:

  • サスペンションのインナーチューブ
  • エンジン用ピストンリング

特にハイグレードなオートバイのサスペンションでは、インナーチューブにDLCコーティングを施すことで、滑らかな動きを実現し、路面追従性を向上させています。黒色の美しい外観も高級感を演出する要素となっています。



工具・金型での応用:

  • 切削工具
  • プレス金型
  • 樹脂成形金型

工具へのDLC適用では、耐摩耗性の向上により工具寿命が2～5倍に延長されるケースも珍しくありません。特に樹脂成形金型では、離型性向上により生産性が大幅に向上します。



その他の産業応用:

  • 航空宇宙部品（タービンブレード、ベアリングなど）
  • 医療機器（人工関節、手術器具など）
  • 食品機械部品（非汚染性を活かした応用）
  • 精密機器部品（時計部品、カメラ部品など）

特筆すべき点として、DLCコーティングは単なる耐摩耗性向上だけでなく、アルミ凝着防止効果やガスバリア効果も持っています。例えば、ペットボトルの内面にDLCコーティングを施すことで、酸素や水蒸気の透過を防ぎ、内容物の品質保持期間を延長することができます。



応用の幅広さを示す例として、DLCコーティングを施したガイドレール、スライダー、搬送ガイド、CFRPロールおよびゴムロールなどが挙げられます。適用可能な材質もステンレス、SKD材、SKH材、超硬材、アルミ材と多岐にわたります。



ただし、配管形状の内径や金型などの入り組んだ形状の品物には蒸着しない場合があるという制約もあります。また、母材材質や表面の状態により密着性が変わるため、事前の検討と適切な前処理が重要です。



ダイヤモンドライクカーボンと潤滑剤の組み合わせによる摩擦低減効果



DLCコーティングの特性を最大限に引き出すには、適切な潤滑剤との組み合わせが重要です。特に環境調和型の潤滑剤とDLCの組み合わせによる大幅なフリクション低減の可能性が近年注目されています。



DLCと潤滑剤の相互作用:
DLC、特にテトラヘドラルアモルファスカーボン（ta-C）は、-OH基などの極性基を含む液体潤滑剤と組み合わせた場合に顕著な摩擦低減効果を示します。従来の鋼材と潤滑剤の組み合わせと比較して、DLCと特定の潤滑剤の組み合わせでは摩擦係数が大幅に低下することが実験的に確認されています。



例えば、乳酸などの極性液体を潤滑剤として使用した場合、通常の鋼材では大きな摩擦低減効果は見られませんが、ta-C DLCコーティングを施した表面では大幅な摩擦低減が実現します。特にたる形ピンを用いた低面圧条件と、ドロップレットが少ないフィルタードアーク方式のta-Cを組み合わせた場合に効果が顕著です。



環境調和型潤滑剤との相性:
環境負荷の低減が求められる現代において、生分解性の高い植物油やグリコール系の潤滑剤などの環境調和型潤滑剤の使用が増えています。これらの潤滑剤は従来の鉱物油と比較して潤滑性能が劣る場合がありましたが、DLCコーティングと組み合わせることで、その欠点を補いつつ摩擦低減効果を高められることが明らかになっています。



具体的な組み合わせ例。

  • グリコール系潤滑剤 + ta-C DLC: 通常の鋼材と鉱物油の組み合わせより40%以上の摩擦低減
  • エステル系生分解性潤滑剤 + a-C:H-Si DLC: 耐摩耗性と低摩擦を両立
  • 水系潤滑剤 + 水素含有DLC (a-C:H): 食品機械などの清浄環境での使用に適した組み合わせ

油中無添加剤での効果:
特筆すべき点として、DLCコーティングは潤滑油中に特殊な添加剤がなくても優れた摩擦低減効果を発揮できます。これは従来の金属表面が潤滑効果を発揮するために必要としていた極圧剤や摩擦調整剤などの添加剤の使用量を減らせることを意味し、環境負荷低減と潤滑油の長寿命化につながります。



摩擦特性の改善メカニズム:
DLCと潤滑剤の組み合わせによる摩擦低減メカニズムには以下のような要因が考えられています。

  1. 表面エネルギーの低さによる潤滑油との良好な馴染み性
  2. ナノスケールでの表面平滑性による流体潤滑の安定化
  3. 極性基を持つ潤滑剤との界面での特殊な相互作用
  4. DLC表面での潤滑油分子の配向制御

これらの相乗効果により、DLCコーティングと適切な潤滑剤の組み合わせは、従来の金属材料と潤滑剤の組み合わせでは達成できなかった超低摩擦状態（摩擦係数0.01以下）を実現可能にしています。



ダイヤモンドライクカーボンコーティングの課題と将来展望



DLCコーティングは多くの優れた特性を持っていますが、実用化において解決すべき課題も存在します。ここでは、現在の課題と将来の技術展望について考察します。



現在の主な課題:

  1. 密着性の問題:
    • 特にアルミニウム合金などの軟質基材へのコーティングでは密着性が課題
    • A5052基材研磨面にDLCを直接コーティングした場合、約40Nの荷重で破壊・剥離が生じる
    • 中間層の最適化や表面改質技術の開発が必要
  2. 複雑形状への均一成膜:
    • 配管形状の内径や金型などの入り組んだ形状の品物には蒸着しない場合がある
    • プラズマの到達しにくい部分への均一なコーティングが難しい
  3. 厚膜化の限界:
    • 内部応力による剥離リスクから、通常2μm程度が膜厚の上限
    • より高い耐久性が必要な用途では厚膜化の技術開発が課題
  4. コスト低減:
    • 高真空環境や特殊装置が必要なため、処理コストが比較的高い
    • 大量生産向けのコスト効率の良い成膜技術の開発が必要

将来の技術展望:

  1. 新しいDLC複合膜の開発:
    • 他の元素（Si, N, F, Bなど）を添加した新機能DLCの開発
    • 層構造や傾斜構造を持つDLC膜による特性向上
    • ナノダイヤモンド粒子を分散したハイブリッドDLCなど
  2. 大面積・高速成膜技術:
    • 従来よりも大きな部品や多数の部品を同時に処理できる大型装置の開発
    • 成膜速度の向上による生産性改善
  3. 低温プロセスの進化:
    • より低温での成膜を可能にする技術開発
    • 熱に弱いプラスチックなどへの適用範囲拡大
  4. 環境対応型DLC技術:
    • 有害ガスを使用しない環境負荷の低いプロセスの開発
    • エネルギー消費の少ない成膜技術
  5. 自己修復機能を持つDLC:
    • 摩耗や損傷時に自己修復する機能を持ったインテリジェントDLCの開発
    • 潤滑油との相互作用で摩耗部を修復する機能性DLC

特に注目すべき将来展望として、ものつくりにより高い環境調和性が求められる将来、DLCの適用範囲は今後益々拡大すると予想されます。燃費改善や部品の長寿命化を通じた省資源・省エネルギーへの貢献、さらには有害物質を含まない環境調和型潤滑剤との組み合わせによる環境負荷低減など、DLC技術は持続可能な製造業の実現に大きく寄与する可能性を秘めています。



産業界のニーズに応える形で、これらの課題解決と新技術開発が進むことで、DLCコーティングはさらに幅広い分野で活用される技術として発展していくでしょう。
