タービンブレード材料の特性と加工技術の最前線

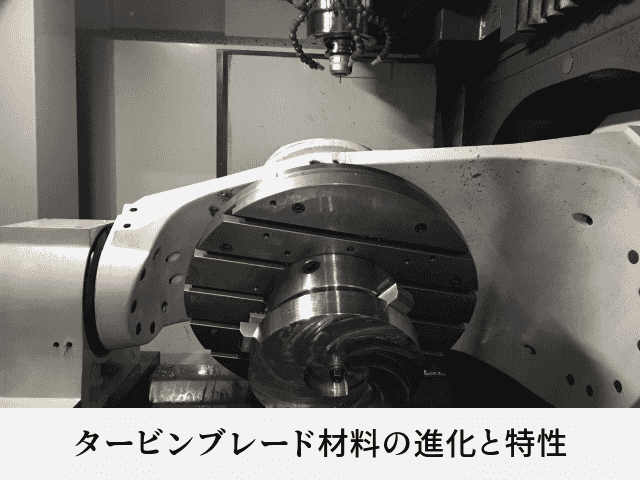

タービンブレード材料の進化と特性

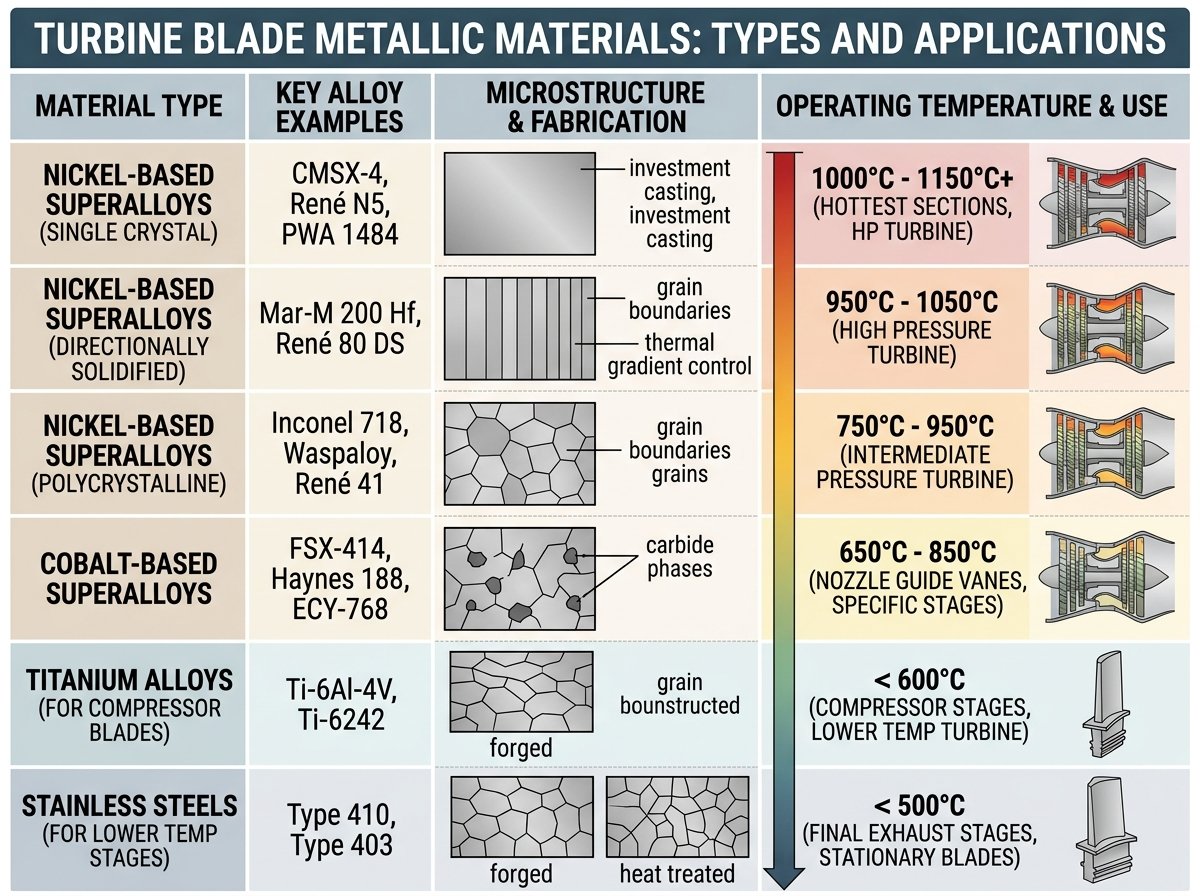

タービンブレードに使用される金属材料の種類



タービンブレードは発電所や航空機エンジンの心臓部とも言える重要な部品です。高温・高圧の環境下で安定して機能するために、特殊な金属材料が使用されています。主な材料としては以下のものが挙げられます。



・ニッケル基超合金：タービンブレードの代表的な材料で、高温強度と耐食性に優れています。特に動翼には、必要とされる高温強度に応じて様々なタイプが開発されています。普通鋳造のニッケル基超合金（CC）、一方向凝固超合金（DS）、単結晶超合金（SC）などがあり、それぞれ特性が異なります。



・コバルト基合金：静翼には高温強度と製造・保守性の観点から、溶接性・補修性に優れたコバルト基合金が使われています。特に燃焼器や静翼に広く採用されており、その表面には遮熱コーティングが施されています。



・チタン合金：比較的低温部分や重量軽減が必要な部分に使用されます。航空機エンジンでは重量比で14％を占めるほど重要な材料となっています。高荷重フレーム、ドア周辺、ランディングギア、パイロなどに使用されています。



・アルミニウム合金：特にAl-Li合金などの軽量高強度な合金が、低温部分のタービン関連部品に使用されています。例えば、2198－T851板材の成形品や主翼ボックスのリブなどに2050－T84厚板、中央ビームに2050-T852鍛造材が使われています。



これらの金属材料は、それぞれの特性を活かして使い分けられていますが、近年ではより高温・高効率な運転を実現するために、従来の金属材料の限界を超えた新素材の開発も進んでいます。

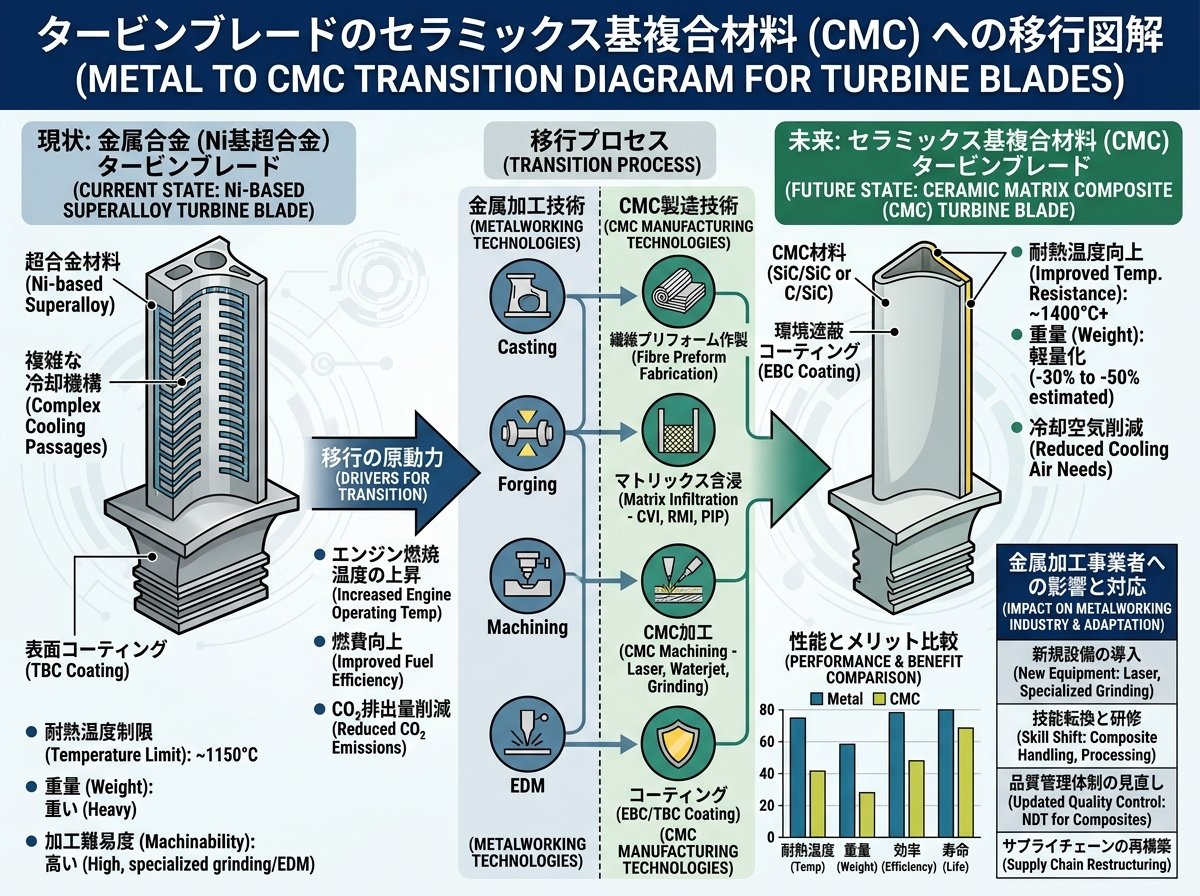

タービンブレードのセラミックス基複合材料への移行



近年のタービン技術の大きな変革点として、従来の金属材料からセラミックス基複合材料（CMC：Ceramic Matrix Composite）への移行が進んでいます。この変化は特に航空機エンジンの分野で顕著です。



セラミックス基複合材料の中でも、炭化ケイ素長繊維強化炭化ケイ素基複合材料（SiC/SiC composite）は注目を集めています。2000年初期に基礎開発が終了した第一世代のSiC/SiC複合材料は、耐熱温度が1300℃に達し、従来のニッケル基単結晶合金と比較して約200℃も耐熱性が向上しました。



この革新的な材料の実用化例として、CFMインターナショナル（米国GEとフランスSNECMAの合弁会社）が開発したLEAPエンジンが挙げられます。このエンジンでは、表面温度1200℃に曝される高圧タービン・シュラウドにSiC/SiC複合材料が採用されました。



2016年にはエアバス「A320neo」、2017年にはボーイング「B737 MAX」と中国商用飛機有限責任公司「C919」のエンジンにCMCシュラウドが搭載され、実際の運航に使用されています。さらに2021年8月には、米国GEのアッシュビルのCMC製造工場で、10万台目となるCMCシュラウドの出荷が報告されました。



ただし、SiC/SiC複合材料には燃焼ガス環境において高温水蒸気腐食の問題があるため、これを防ぐための耐環境コーティング（EBC：Environmental Barrier Coating）が施されています。このように、材料そのものだけでなく、保護技術も並行して発展しているのです。

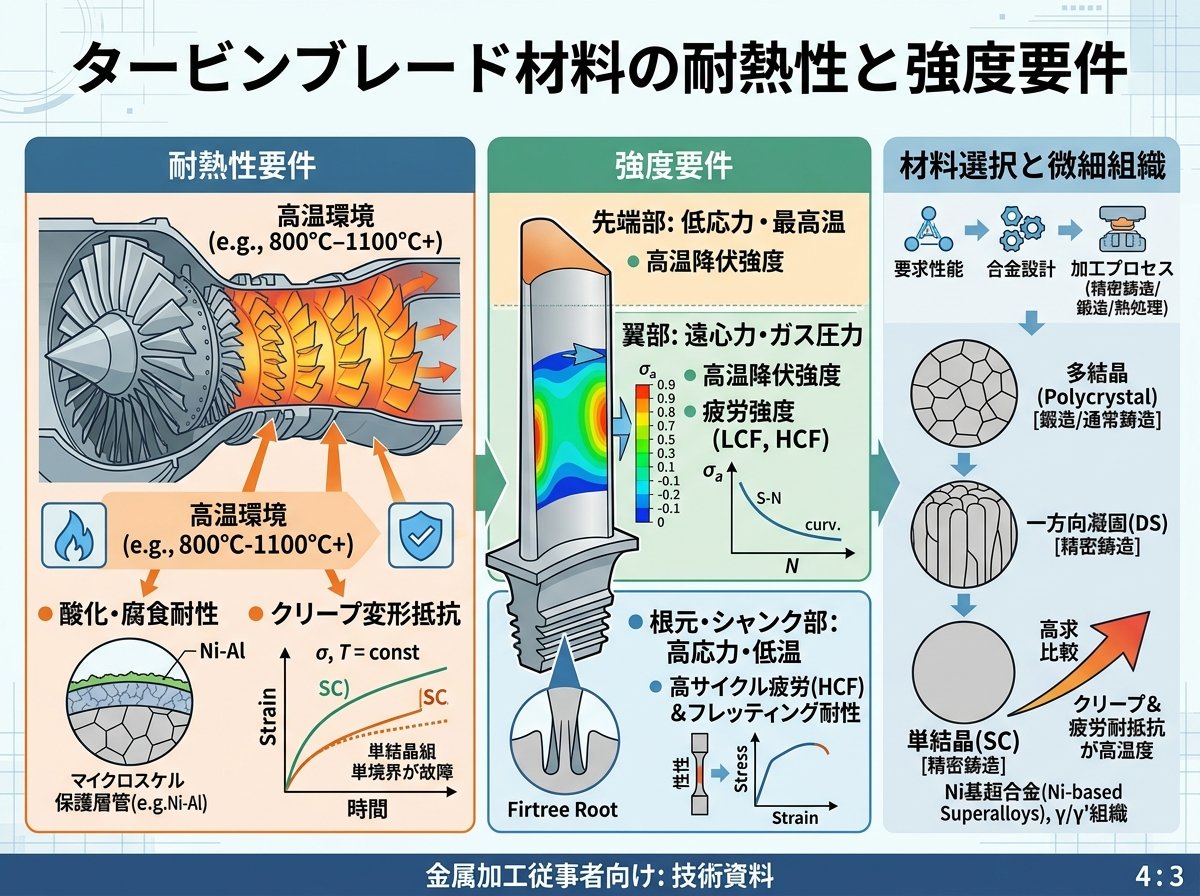

タービンブレード材料の耐熱性と強度要件



タービンブレードに求められる最も重要な特性は、極限環境下での耐熱性と強度です。タービンブレードは、高温・高圧の水蒸気や燃焼ガスを受けながら、音速に近いスピードで回転を続けるため、一般的な金属材料では対応できない厳しい条件に耐える必要があります。



耐熱性の面では、使用される材料によって大きく異なりますが、一般的にニッケル基超合金は約1100℃、セラミックス基複合材料は約1300℃までの高温に耐えることができます。この温度差は効率向上に直結するため、より高温に耐える材料の開発が常に求められています。



強度要件としては、高温下での強度だけでなく、クリープ特性（高温下で長時間荷重を受けた際の徐々に進行する変形）や疲労特性（繰り返し応力による材料の劣化）も非常に重要です。特に航空機エンジンの場合、安全性が最優先されるため、これらの特性に対する厳格な基準が設けられています。



材料の強度を向上させるために、様々な強化メカニズムが採用されています。例えば、一方向凝固（DS）や単結晶（SC）技術により、金属結晶の方向性を制御することで高温強度を向上させています。また、セラミックス基複合材料では、長繊維による強化が破壊靭性の向上に寄与しています。



耐熱性と強度を両立させるために、材料表面には特殊なコーティングも施されています。遮熱コーティング（TBC：Thermal Barrier Coating）はジルコニアセラミックスなどを用いて熱を遮断し、金属部分の温度上昇を抑制します。また、耐環境コーティング（EBC）は腐食環境から材料を保護する役割を果たしています。

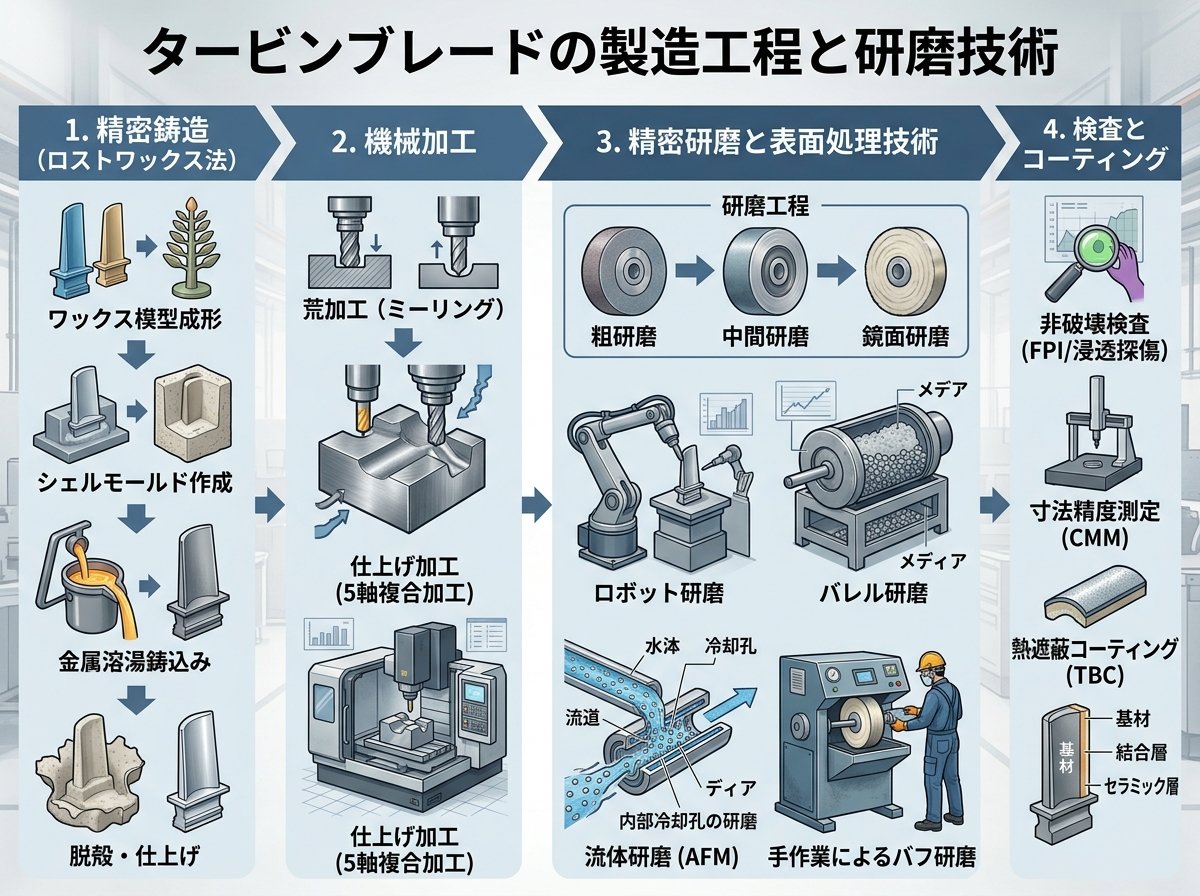

タービンブレードの製造工程と研磨技術



タービンブレードの製造は、その複雑な形状と高い精度要求から、非常に高度な技術が必要とされます。製造工程は大きく分けて成形、加工、研磨の3つの段階に分けられます。



まず成形工程では、材料の種類やブレードのサイズに応じて、最適な方法が選択されます。代表的な方法として、鍛造、鋳造、切削機械加工などがあります。特に高温部品には、一方向凝固や単結晶成長技術を用いた特殊な鋳造法が用いられることが多いです。



機械加工工程では、成形された素材を3次元曲面の複雑な形状に仕上げていきます。この工程は高精度なCNC機械を用いて行われますが、近年の材料は耐熱性が高く硬い「難削材」が多いため、加工には高度な技術が必要です。



最後の研磨工程は、タービンブレードの性能を左右する重要な工程です。研磨の主な目的は、機械加工で生じた表面の凹凸を平滑にし、規定寸法に仕上げることです。研磨が不十分だと、組み合わせた際のズレが積み重なり、エネルギー効率の低下やバランス不良につながる可能性があります。



タービンブレード研磨の工程例としては、以下のようなステップが含まれます。

1. 機械加工後のワークを計測し、寸法のバラツキを確認
2. 逆R形状部分の研磨（機械加工目やエンドミル刃先跡の除去）
3. 部品両端の複雑形状部分の研磨（機械加工目の除去）
4. 全体の仕上げ研磨

研磨には、レジンクロスベルトやユニベックスホイールなどの特殊な研磨材が使用されます。レジンクロスベルトは様々な金属研磨に適応できる柔軟性と研磨力を持ち、ユニベックスホイールは安定した研磨能力と均一な仕上げ面を実現します。



注目すべきは、タービンブレードの研磨は複雑な3次元形状のため、完全な自動化が難しく、現在でも多くの部分が手作業で行われていることです。各企業は独自の工夫を凝らし、スリングでワークを吊るしてフリーな状態で研磨するなど、様々な方法を開発しています。

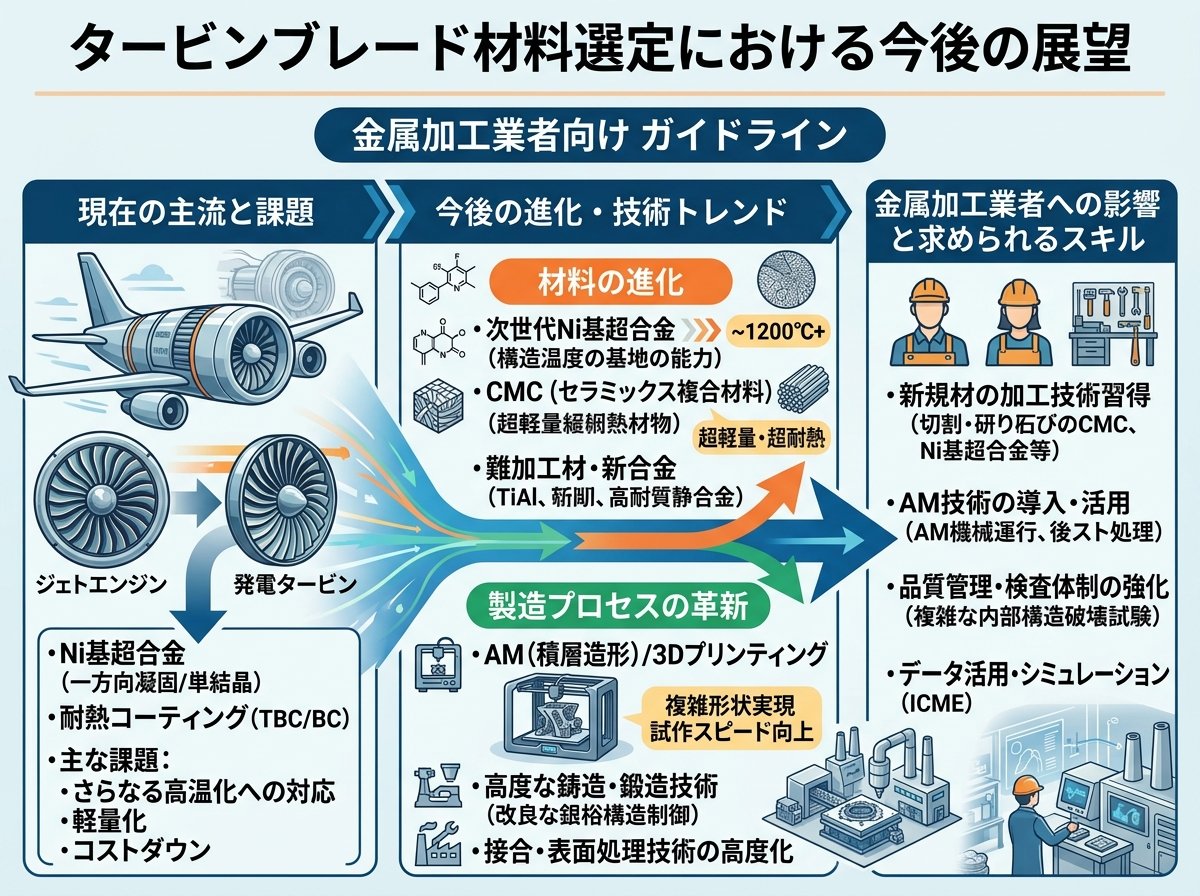

タービンブレード材料選定における今後の展望



タービンブレード材料の開発は、エネルギー効率の向上と環境負荷低減の両立を目指して進化し続けています。将来的な展望として、いくつかの重要なトレンドが見えてきます。



まず第一に、セラミックス基複合材料（CMC）の適用範囲拡大が期待されています。現在、GEの最新航空機エンジン「GE9X」では、5種類の高温部品（高圧タービン第一段シュラウドと静翼、高圧タービン第二段静翼、燃焼器の内・外面ライナー）にCMCが採用されていますが、今後はさらに多くの部品へとCMCの適用が広がると予想されます。



次に、炭素繊維強化プラスチックス（CFRP）の高温部品への応用研究も進んでいます。現在CFRPは主にファンブレードやファンケースなどの比較的低温の部位に使用されていますが、耐熱性の向上により、より高温の部位への適用が検討されています。



また、積層造形（3Dプリンティング）技術の発展により、従来の製造方法では実現困難だった複雑な内部冷却構造を持つタービンブレードの製造が可能になりつつあります。これにより、同じ材料でもより高い温度環境下での使用が期待できます。



材料選定においては、性能だけでなくコスト面も重要な要素となります。特に航空機エンジンでは、燃費向上による長期的な経済性とのバランスが求められます。CMCなどの新素材は従来のニッケル基合金に比べて製造コストが高い傾向にありますが、燃費改善効果や部品寿命の延長によるメンテナンスコスト削減効果も考慮した総合的な評価が必要です。



さらに、環境面での配慮も重要性を増しています。特に発電用タービンでは、水素燃焼やアンモニア燃焼などの新しい低炭素燃料への対応が求められ、これらの燃料特性に適した新たなタービンブレード材料の開発も進められています。



タービンブレード材料の今後の展望としては、単一材料の性能向上だけでなく、複合材料の最適組み合わせや、冷却技術、コーティング技術との統合的な発展が期待されています。特に、デジタルツイン技術やAIを活用した材料設計により、より効率的で信頼性の高いタービンブレードの開発が加速すると予測されます。
