応力と金属加工の基礎知識
応力が金属加工に与える影響
🔍
応力の基本概念
外力を加えたときに素材の内部に発生する抵抗力のこと。引張応力と圧縮応力に大別される。
⚠️
残留応力の問題
加工後に残る応力は製品の変形や強度低下の原因となり、品質管理上の重要課題。
🔧
適切な応力制御
材料特性に応じた加工条件の設定と応力緩和処理により、高品質な金属製品が実現。

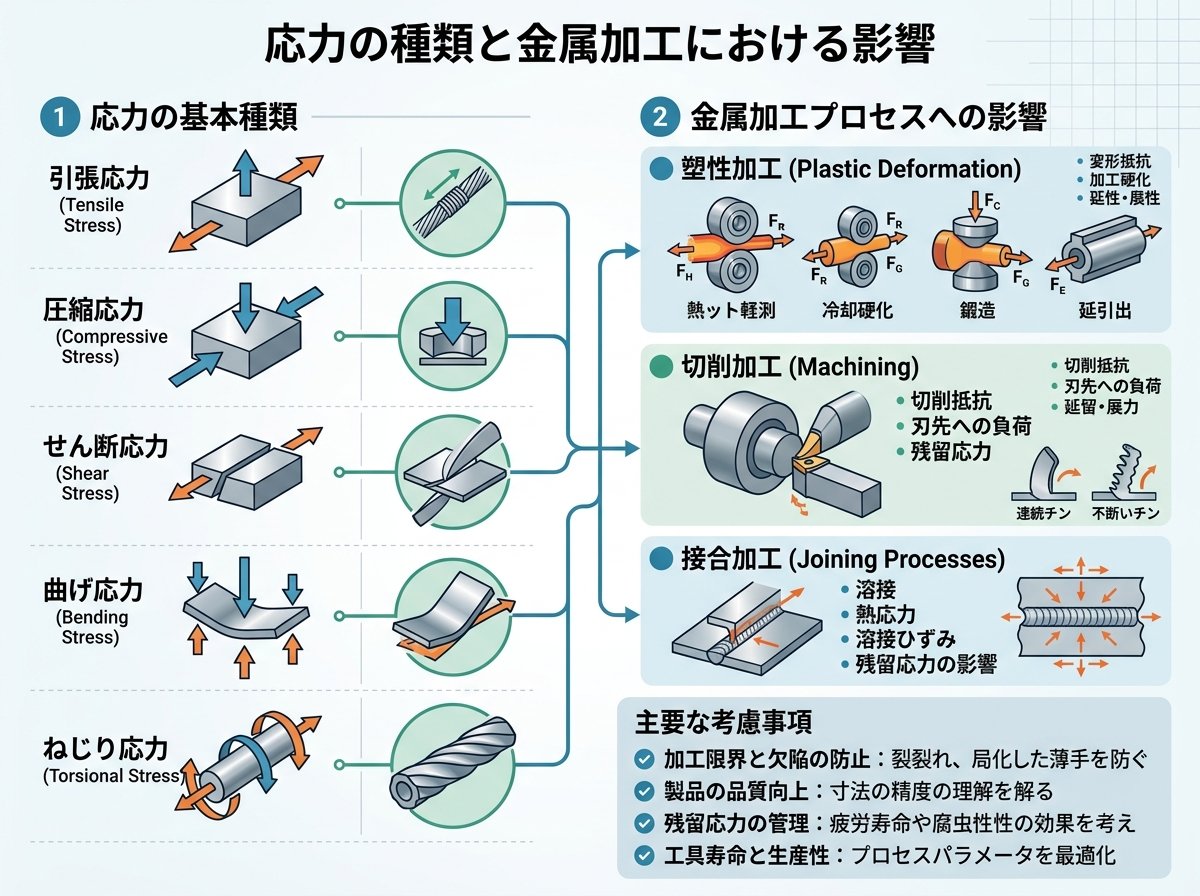

応力の種類と金属加工における影響
金属加工において応力を理解することは、高品質な製品を製造するための基本です。応力とは、外力を加えたときに素材の内部に発生する抵抗力のことで、その種類と特性を把握することが重要です。
応力の主な種類は以下の通りです。
- 引張応力：素材を引っ張る力によって生じる応力。金属材料を伸ばす方向に働きます。
- 圧縮応力：素材を押し縮める力によって生じる応力。金属材料を縮める方向に働きます。
- せん断応力：素材にずれを発生させる外力によって生じる応力。材料をスライドさせる方向に働きます。
- 曲げ応力：曲げモーメントを加えたときに発生する応力。素材の一方に引張応力、反対側に圧縮応力が同時に発生する複雑な状態です。
金属加工において、これらの応力は材料の変形や強度に直接影響します。例えば、引抜加工においては引張応力が、
プレス加工では圧縮応力が主に働きます。一方、曲げ加工では、曲げモーメントによって素材の内側に圧縮応力、外側に引張応力が同時に発生します。
特に曲げ応力については、素材の種類や厚さによって大きく異なるため、加工条件を適切に設定する必要があります。曲げ応力（σ）は「σ＝M/Z」という公式で計算できます。ここでMは曲げモーメント、Zは断面係数を表します。この計算により、素材に加わる応力を予測し、適切な加工条件を設定することが可能になります。
金属加工における応力の影響を理解することで、製品の変形や破損を防ぎ、精度の高い加工を実現することができます。特に複雑な形状の部品製造においては、各部位にかかる応力を正確に把握し、均一な加工品質を確保することが求められます。

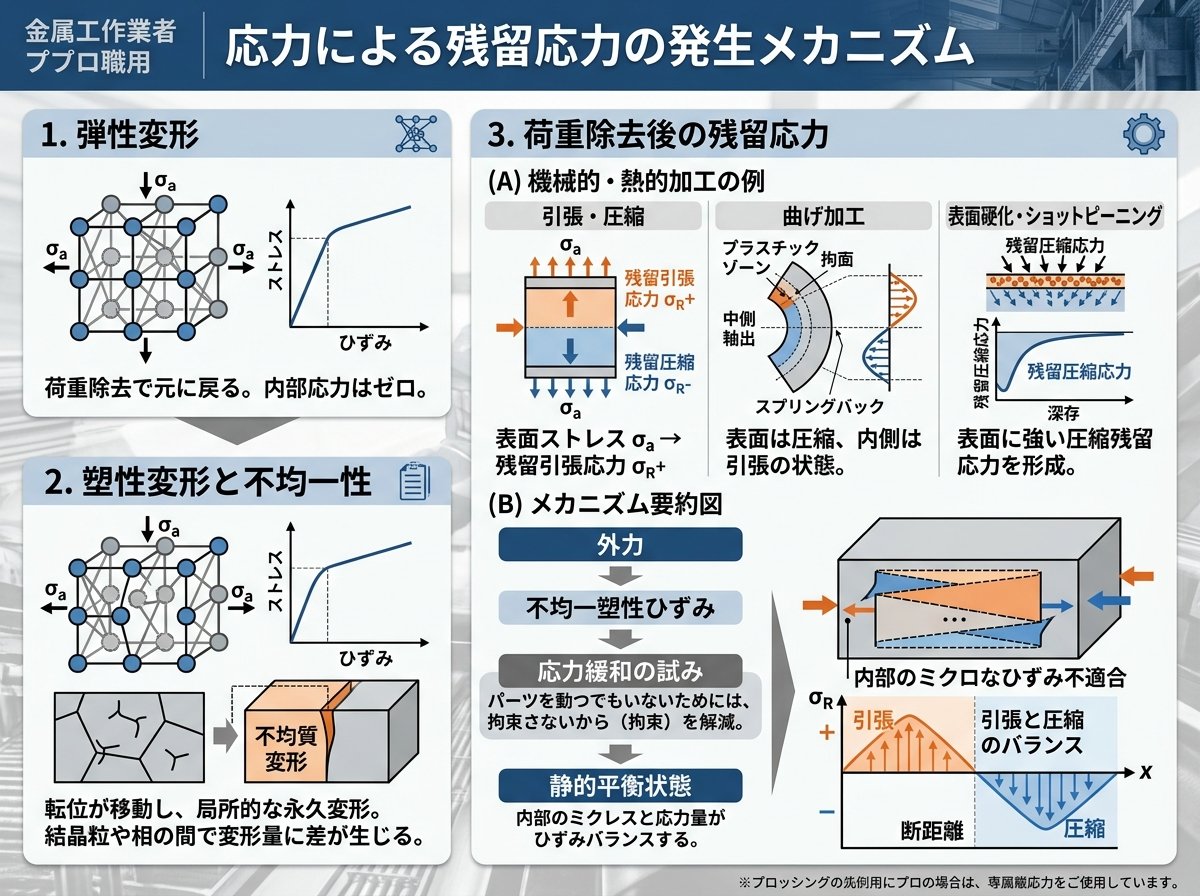

応力による残留応力の発生メカニズム
残留応力とは、外力が除かれた後も金属材料内部に残る
内部応力のことです。金属加工プロセスにおいて避けることが難しい現象ですが、その発生メカニズムを理解することで、適切に制御することが可能になります。
残留応力が発生する主な原因は以下の3つです。
- 塑性変形による発生
金属材料に塑性変形を引き起こすほどの力が加わると、材料内部で不均一な変形が生じます。表面層と内部層で変形量に差が生じることで、応力が残留します。例えば、引抜加工や圧延加工では、表面と内部で変形量に差が生じ、残留応力が発生します。
- 熱による発生
加工中の摩擦熱や切削熱により、材料の温度が上昇し、冷却過程で不均一な収縮が起こると、残留応力が発生します。特に、研削加工や高速切削加工では、局所的な高温状態が発生し、急冷されることで大きな残留応力が生じることがあります。
- 相変態による発生
加工中の温度変化により金属組織が変化（相変態）すると、体積変化を伴い、これが残留応力の原因となります。特に鋼材の焼入れ処理などでは、マルテンサイト変態により体積膨張が生じ、大きな残留応力が発生します。
残留応力の分布は、加工方法によって特徴的なパターンを示します。一般的に、切削加工では表面に引張残留応力が、研削加工では表面に圧縮残留応力が生じやすい傾向があります。これは加工時の熱発生と塑性変形の組み合わせによるものです。
残留応力が製品に与える影響は大きく、以下のような問題を引き起こす可能性があります。
- 形状精度の低下（反り、ねじれ）
- 疲労寿命の低下
- 応力腐食割れの促進
- 寸法安定性の悪化
しかし、適切に制御された圧縮残留応力は、製品の疲労強度を向上させる効果もあり、
ショットピーニングなどの表面処理技術として積極的に活用されています。
残留応力を低減するための熱処理として、
焼なましや応力除去焼なましが一般的に用いられます。これらの処理により、材料内部の応力分布を均一化し、製品の安定性を高めることが可能です。
金属加工における残留応力の基礎知識と影響に関する詳細情報

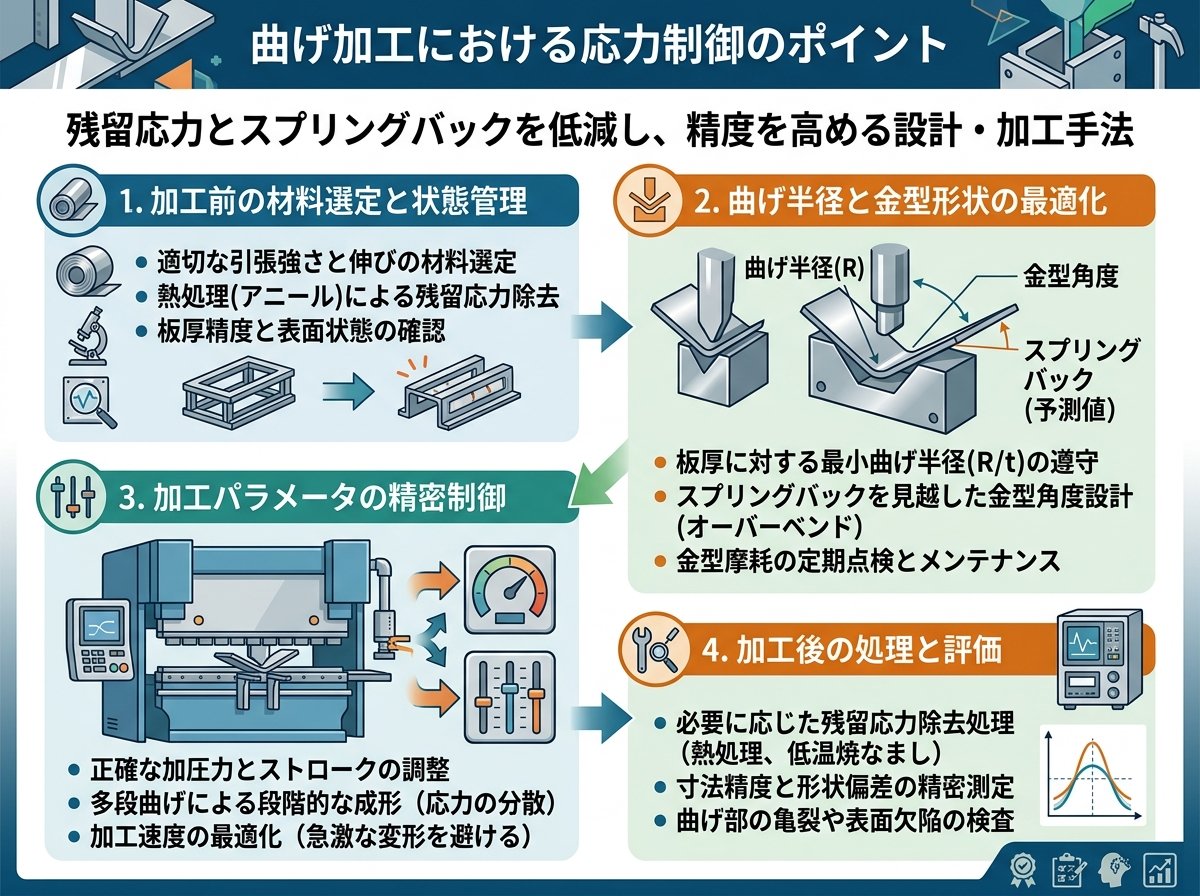

曲げ加工における応力制御のポイント
曲げ加工は金属加工の中でも最も一般的な加工方法の一つですが、適切な応力制御が製品品質を左右します。ここでは、曲げ加工における応力制御の重要ポイントを解説します。
まず、曲げ加工時には素材内部に複雑な応力分布が発生します。曲げの内側には圧縮応力、外側には引張応力が生じ、その中間には応力がほとんど生じない「中立面」が存在します。この応力分布を理解し、適切に制御することが、精密な曲げ加工の基本となります。
スプリングバック現象への対応曲げ加工における最大の課題の一つが「スプリングバック」です。これは加工後に素材が持っている弾性の影響によって、反発して元に戻るように変形する現象です。スプリングバックの程度は、以下の要素に影響されます。
- 材料の種類（降伏強度、弾性率）
- 素材の厚さ
- 曲げ半径（R）
- 加工温度
スプリングバックに対応するためには、以下の対策が有効です。
- 過剰曲げ：スプリングバック量を予測し、あらかじめ目標角度より大きく曲げる
- ボトミング：金型底部で素材を強く押さえつけ、塑性変形を促進する
- 曲げ戻し：いったん曲げた後、わずかに反対方向に曲げ直す
最適な曲げ条件の設定曲げ応力を適切に制御するためには、材料特性に合わせた最適な曲げ条件を設定する必要があります。
- 曲げ半径の選定：材料厚さ（t）に対する適切な曲げ半径（R）の比率（R/t）を設定します。一般的に、軟鋼では0.5t程度、硬質材料ではより大きな値が必要です。
- 曲げ方向の考慮：圧延方向に対して垂直方向に曲げる方が、スプリングバックが小さくなる傾向があります。材料の異方性を考慮した加工設計が重要です。
- 適切な曲げ速度：高速で曲げると局部的な発熱や変形抵抗の増大により、応力分布が不均一になる可能性があります。材料に応じた適切な速度設定が必要です。
曲げ応力計算の活用曲げ応力（σ）は「σ＝M/Z」（M：曲げモーメント、Z：断面係数）という公式で計算できます。この計算を活用して、素材が許容応力を超えないよう、適切な加工条件を設定することが重要です。
特に高強度鋼板や
アルミニウム合金などの加工では、素材特性に応じた応力計算と条件設定が不可欠です。材料の降伏応力と計算される最大曲げ応力を比較し、安全な加工条件を決定します。
残留応力の制御曲げ加工後の残留応力を制御するために、以下の方法が有効です。
- 適切な後処理（応力除去焼なまし）
- 均一な温度管理
- 段階的な曲げ加工（複数回に分けて曲げる）
これらの対策により、製品の寸法安定性と品質を向上させることができます。
曲げ応力と曲げ加工の基本解説
応力とひずみの関係性と材料強度への影響
金属加工において、応力とひずみの関係を理解することは、材料の挙動を予測し、適切な加工条件を設定するために不可欠です。この関係性は材料強度に直接影響し、製品の品質と耐久性を左右します。
応力-ひずみ曲線の重要性材料の機械的特性を表す「応力-ひずみ曲線」は、材料に力を加えたときの変形挙動を示す重要な指標です。この曲線からは以下の情報が得られます。
- 弾性領域：応力を除去すると元の形状に戻る範囲
- 降伏点：塑性変形が始まる点
- 塑性領域：永久変形が生じる範囲
- 引張強さ：材料が破断する前に耐えられる最大応力
- 破断点：材料が完全に破断する点
金属加工では、特に降伏点と塑性領域の特性が重要です。例えば、曲げ加工では素材を降伏点以上に変形させる必要がありますが、破断点に近づきすぎると亀裂が発生する可能性があります。
加工硬化現象の理解と活用金属材料は塑性変形を受けると、転位（結晶格子の欠陥）の蓄積により硬化する「
加工硬化」現象を示します。この現象により、変形が進むほど変形抵抗が増大し、より大きな応力が必要になります。
加工硬化は以下の式で表現できます。
σ = Kεⁿ（σ：真応力、K：強度係数、ε：真ひずみ、n：加工硬化指数）
加工硬化指数（n値）は材料によって異なり、この値が大きいほど加工硬化しやすく、成形性が良好になります。例えば、軟鋼のn値は約0.2、
ステンレス鋼は0.4～0.5程度です。
加工硬化を利用することで、最終製品の強度を向上させることができますが、過度の加工硬化は以下の問題を引き起こす可能性があります。
- 加工性の低下
- スプリングバックの増大
- 残留応力の増加
- 疲労強度への悪影響
負荷の繰り返しと材料挙動金属材料が繰り返し応力を受けると、その挙動は単調負荷時とは異なります。これは「繰返し加工効果」と呼ばれ、以下のような現象が観察されます。
- 繰返し硬化：初めは軟らかい材料が繰返し変形により硬化する現象
- 繰返し軟化：初めは硬い材料が繰返し変形により軟化する現象
- バウシンガー効果：一方向に塑性変形した後、逆方向の降伏応力が低下する現象
これらの現象は、素材の内部組織変化と密接に関連しており、特に曲げ-曲げ戻しのような加工では重要な考慮要素となります。
ひずみ速度の影響金属材料の変形挙動はひずみ速度（変形速度）にも依存します。一般的に、ひずみ速度が増加すると以下の傾向が見られます。
高速プレス加工や衝撃加工では、このひずみ速度効果を考慮した材料選定と加工条件の設定が必要です。
応力とひずみの関係性を深く理解することで、より精密な金属加工が可能になります。特に新素材や高強度材料の加工においては、材料特有の応力-ひずみ特性を把握した上で、最適な加工パラメータを設定することが成功の鍵となります。
新金属材料の応力-ひずみ履歴曲線に関する詳細研究
最新技術：応力制御による金属加工の品質向上
金属加工における応力制御技術は日々進化しており、より高精度で高品質な製品製造を可能にしています。ここでは、最新の応力制御技術とその応用について解説します。
フェムト秒レーザー技術の活用近年注目を集めているのが、フェムト秒レーザーを用いた金属加工技術です。フェムト秒（10^-15秒）という超短時間のレーザーパルスを照射することで、熱影響が最小限に抑えられ、精密な加工が可能になります。
大阪大学の研究チームは、フェムト秒レーザー照射直後の金属材料内部の衝撃波伝播に伴う応力、ひずみ、塑性変形の複雑な挙動を世界で初めて可視化することに成功しました。この研究により、
レーザー加工時の応力分布をリアルタイムで把握し、制御することが可能になりつつあります。
フェムト秒レーザー技術の主な利点は以下の通りです。
- 熱影響領域の極小化
- 高精度な微細加工
- 残留応力の低減
- 硬化層形成による表面強化
この技術は、医療機器や精密電子部品など、高精度かつ残留応力の少ない部品が求められる分野で特に有用です。
コンピュータシミュレーションによる応力予測有限要素法（FEM）などのシミュレーション技術の発展により、加工前に応力分布を高精度に予測することが可能になっています。これにより、試行錯誤を減らし、最適な加工条件を事前に決定することができます。
最新のシミュレーション技術では、以下のような高度な分析が可能です。
- 複雑形状部品の応力分布予測
- 多段階加工プロセスの累積応力計算
