旋盤加工と切削加工の違いと特徴や工具の選び方

旋盤加工と切削加工の違いと加工方法や特徴

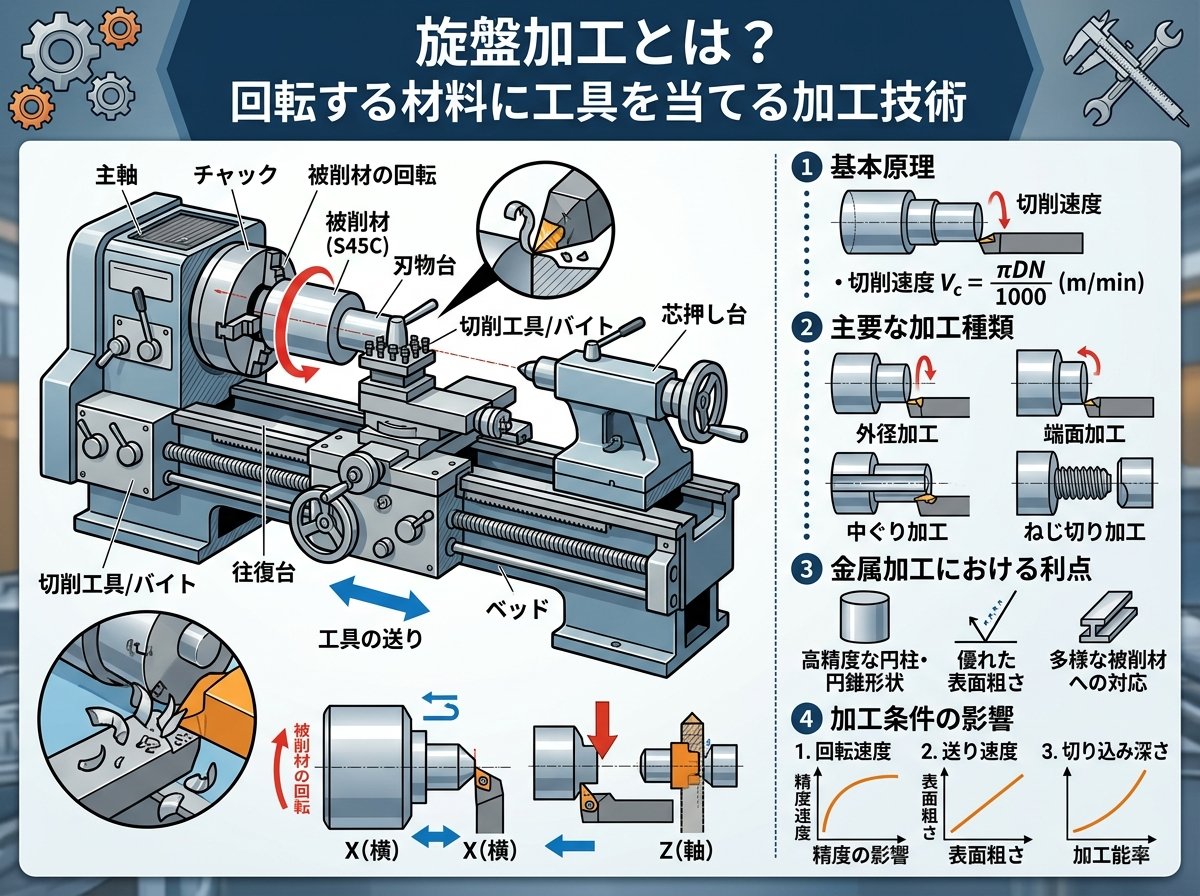

旋盤加工とは？回転する材料に工具を当てる加工技術



旋盤加工（旋削加工とも呼ばれる）は、切削加工の一種であり、工作物を高速で回転させながら、固定された切削工具を材料に接触させて削り取る加工方法です。この加工方法は特に円筒形や円形の部品の製造に適しており、シャフトやリング、ネジなどの加工によく使用されます。



旋盤加工の基本的な仕組みは、チャックと呼ばれる固定具に材料を取り付け、それを回転させることから始まります。その後、バイトと呼ばれる切削工具を材料に近づけて、必要な寸法や形状に材料を削り出していきます。この工程では、材料の回転速度、工具の送り速度、切削深さなど複数のパラメータを調整することで、高精度な仕上がりを実現します。



旋盤加工には主に以下のような種類があります。

• 汎用旋盤: 手動で操作する旋盤で、熟練した技術者によって多様な加工が可能
• NC旋盤: 数値制御で動作する旋盤で、プログラムに基づいて自動的に加工を行う
• CNC旋盤: コンピュータ制御の旋盤で、複雑な形状も高精度に加工できる

旋盤加工は特に以下のような加工に適しています。

• 円筒の外周の切削
• 内径の穴あけや拡大（ボーリング）
• ねじ切り加工
• 段付き形状の加工
• テーパー（傾斜）加工

この加工技術は高い精度と表面品質を実現できるため、自動車部品、精密機械部品、医療機器部品など、寸法精度が重要な製品の製造に広く利用されています。

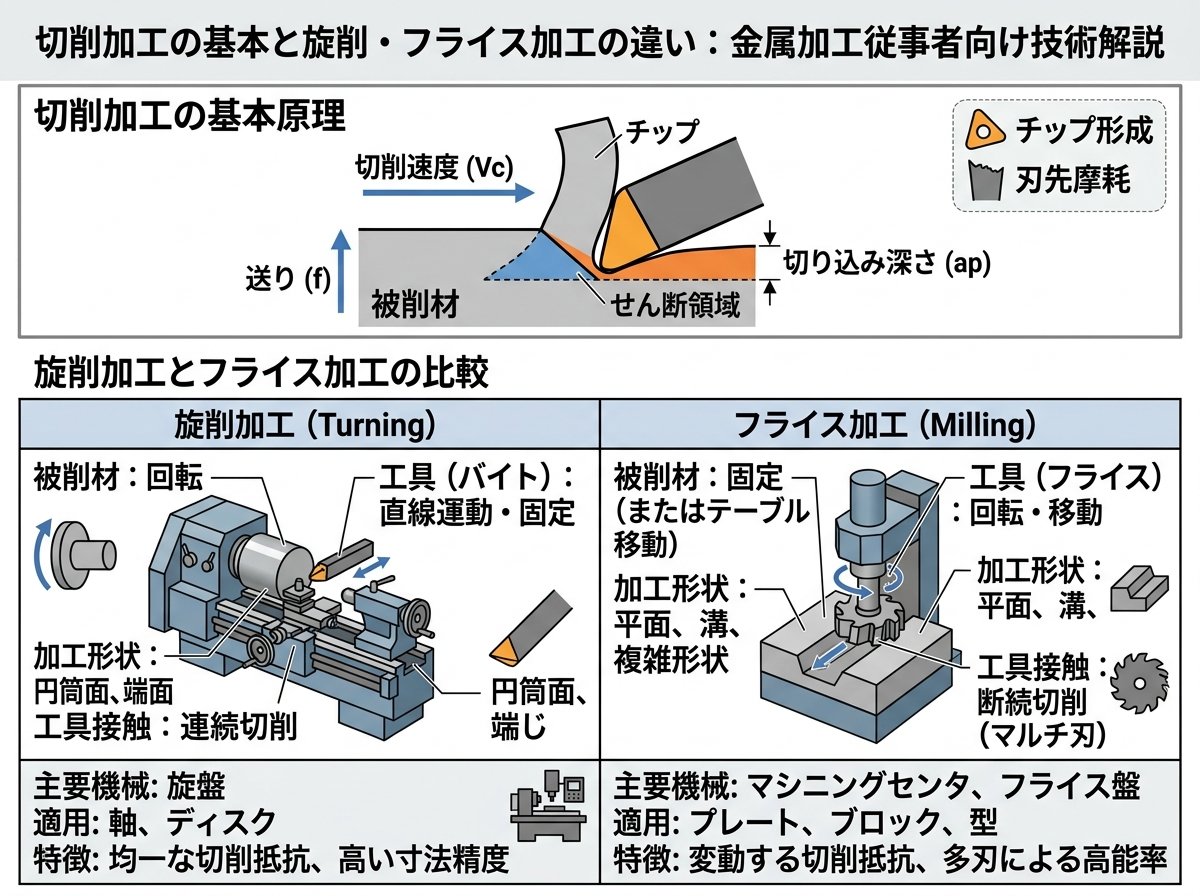

切削加工の基本と旋削加工やフライス加工の違い



切削加工は、工具を使って材料を削り取ることで目的の形状を作り出す加工技術の総称です。この加工方法は「除去加工」に分類され、金属、樹脂、木材など様々な材料に適用できます。切削加工には主に以下のような種類があります。

• 旋削加工（旋盤加工）: 材料を回転させ、固定された工具で削る
• フライス加工（ミーリング）: 工具を回転させ、固定された材料を削る
• 穴あけ加工: ドリルなどを使って材料に穴を開ける

これらの中で、旋削加工とフライス加工は最も基本的かつ広く使われている方法です。両者の主な違いは以下の通りです。

特徴	旋盤加工（旋削）	フライス加工
材料の動き	回転する	固定されている
工具の動き	固定されている	回転する
適した形状	円筒形・円形状	平面・角形状
加工精度	非常に高い	高い
代表的な製品	シャフト、ボルト、ネジ	ブロック形状、溝、平面

切削加工の選択においては、製品の形状や求められる精度、素材の特性を考慮することが重要です。例えば、円形状の部品には旋盤加工が適していますが、複雑な3次元形状や平面が多い部品にはフライス加工が適しています。



また、現代の製造現場では、これらの基本的な加工方法を組み合わせた複合加工機も広く利用されています。複合加工機では、1台の機械で旋削加工とフライス加工の両方を行うことができ、効率的な生産が可能になっています。



旋盤加工と切削加工の適した材料と仕上がり精度の比較



旋盤加工と切削加工（特にフライス加工）は、それぞれ異なる材料特性や仕上がり精度に適しています。以下では、両加工方法の材料適性と精度特性を詳しく比較します。



適した材料の比較：
旋盤加工は、以下のような材料の加工に特に適しています。

• 金属材料（鉄、アルミニウム、ステンレス、黄銅など）
• プラスチック（アクリル、ナイロン、POMなど）
• 木材（一部の硬質木材）

一方、フライス加工を含む他の切削加工は以下の材料にも対応可能です。

• 金属材料（旋盤加工と同様）
• 複合材料（CFRP、GFRPなど）
• 硬質プラスチック
• セラミックス（特殊工具を使用）

材料の硬さや靭性によって、切削条件（回転速度、送り速度、切削深さなど）を適切に調整する必要があります。例えば、チタンやインコネルなどの難削材は、熱の発生や工具の摩耗が大きいため、低速で慎重に加工する必要があります。



仕上がり精度の比較：

精度要素	旋盤加工	フライス加工
寸法精度	±0.01mmまで可能	±0.01mmまで可能
表面粗さ	Ra0.2μmまで可能	Ra0.4μmまで可能
形状精度	円形度に優れる	平面度に優れる
位置精度	良好	非常に良好

旋盤加工は特に円筒形状の同心度や真円度において高い精度を発揮します。一方、フライス加工は平面や複雑な形状の位置精度に優れています。



最終的な仕上がり精度は、使用する機械の性能、工具の品質、作業者の技術、加工条件など多くの要因に左右されます。特に高精度が要求される部品の場合は、加工後に研削やラッピングなどの仕上げ加工を行うことで、さらに高い精度と表面品質を実現することができます。



材料別の切削条件について詳しく解説されています

旋盤加工と切削加工の工具選びと最適な使用条件



旋盤加工とフライス加工などの切削加工では、適切な工具の選択と最適な使用条件の設定が加工品質や効率に大きく影響します。ここでは、それぞれの加工方法における工具選びのポイントと最適な使用条件について解説します。



旋盤加工の工具選び：
旋盤加工で使用される主な工具（バイト）には以下のようなものがあります。

• 外径バイト: 材料の外周を削る
• 内径バイト: 穴の内部を削る
• 突っ切りバイト: 材料を切り落とす
• ねじ切りバイト: ねじ山を形成する
• 溝入れバイト: 溝を加工する

これらの工具は、加工する材料や要求される精度によって、超硬合金、高速度鋼（HSS）、サーメット、セラミック、CBN、ダイヤモンドなど様々な材質から選択します。



工具選びのポイント。

1. 加工する材料: 鉄鋼材には超硬P種、ステンレスにはM種、非鉄金属にはK種など
2. 加工形状: 外径・内径・溝・ねじなど目的に合った形状
3. 加工条件: 高速切削には耐熱性の高い材質を選択
4. 経済性: 工具寿命と価格のバランス

フライス加工の工具選び：
フライス加工で使用される主な工具には以下のようなものがあります。

• エンドミル: 一般的な切削や溝加工に使用
• フェイスミル: 平面を加工する
• ボールエンドミル: 曲面を加工する
• ドリル: 穴あけに使用
• タップ: ねじ穴を加工する

フライス工具も同様に、加工する材料や目的に応じて様々な材質から選択します。



最適な使用条件：
切削加工の効率と品質を最大化するためには、以下のパラメータを適切に設定することが重要です。

1. 切削速度（Cutting Speed）: 工具と材料の相対的な速度
2. 送り速度（Feed Rate）: 工具が材料に進入する速度
3. 切込み深さ（Depth of Cut）: 一度に削り取る材料の量
4. 切削油剤: 潤滑と冷却のための液体

これらのパラメータは「切削条件」と呼ばれ、加工する材料の種類、工具の材質、機械の能力などによって最適値が変わります。



例えば、アルミニウムは比較的柔らかいため高速切削が可能ですが、チタンやステンレスなどの難削材は発熱しやすいため、低速での加工が推奨されます。



また、粗加工と仕上げ加工では条件を変えることが一般的です。粗加工では効率を重視して切込みを大きくし、仕上げ加工では精度を重視して切込みを小さくします。



三菱マテリアルの切削条件計算ツール - 材料や工具に応じた最適な切削条件を計算できます
工具の選定と適切な切削条件の設定は、加工コストと品質のバランスを取るために非常に重要です。経験豊富な技術者の知識に加え、メーカーが提供する切削条件のガイドラインやデジタルツールを活用することで、最適な加工条件を見つけることができます。



旋盤加工と切削加工の将来性とIoT技術の融合



金属加工業界は現在、デジタル化と自動化の波に乗って大きな変革期を迎えています。特に旋盤加工とフライス加工などの切削加工技術は、IoT（モノのインターネット）やAI（人工知能）技術との融合によって、その可能性がさらに広がっています。



スマート加工機械の台頭：
最新の切削加工機械は、単なる工作機械ではなく、センサーと通信機能を備えた「スマートマシン」へと進化しています。これらの機械は以下のような機能を持っています。

• リアルタイムモニタリング：機械の状態、工具の摩耗、加工精度などを常時監視
• データ収集・分析：加工パラメータと結果の関係を分析し、最適条件を導出
• 予知保全：異常の予兆を検知し、故障前に対応することでダウンタイムを削減
• 自己最適化：加工中にパラメータを自動調整し、最高の品質と効率を実現

デジタルツインの活用：
デジタルツイン技術は、物理的な加工機械とそのデジタル複製を連携させる技術です。これにより、以下のようなメリットが生まれています。

• 仮想環境での加工シミュレーション
• 最適な工具経路の自動生成
• 加工前の干渉チェックと問題予測
• 新製品の加工プロセス開発時間の短縮

AI支援による技術伝承：
熟練技術者の経験や知識をAIシステムに取り込むことで、技術伝承の問題を解決する取り組みも進んでいます。

• 熟練技術者の判断プロセスを機械学習で再現
• 異常音や振動のパターン認識による状態監視
• 最適な切削条件の自動提案
• 新人作業者へのリアルタイム指導

環境負荷低減とサステナビリティ：
IoT技術の導入は、切削加工の環境面での持続可能性にも貢献しています。

• エネルギー消費の最適化と削減
• 切削油の使用量削減と管理の高度化
• 工具寿命の延長による資源効率の向上
• 精密な材料使用による廃棄物の削減

産業用ロボットとの連携：
切削加工機械と産業用ロボットの連携により、加工工程全体の自動化が進んでいます。

• ワークの自動着脱
• 24時間無人運転の実現
• 複数の加工工程を一貫して自動化
• 少量多品種生産の効率化

これらの技術革新により、旋盤加工や切削加工は単なる「ものづくり」の技術から、データとデジタル技術を活用した「スマートマニュファクチャリング」へと進化しつつあります。今後も5G通信やエッジコンピューティングの発展により、さらなる革新が期待されています。



DMG森精機のデジタルイノベーション - 最新の工作機械とIoT技術の融合事例が紹介されています
以上のように、旋盤加工と切削加工の分野は、伝統的な加工技術としての価値を保ちながらも、最新のデジタル技術との融合によって新たな可能性を開拓し続けています。こうした技術革新は、製造業の競争力強化と持続可能性向上に大きく貢献することでしょう。
