旋盤加工の種類と特徴や加工方法の違いを徹底解説

旋盤加工の種類と特徴や加工方法の違い

旋盤加工は、金属加工において最も基本的かつ重要な加工方法の一つです。材料を回転させ、そこに切削工具を当てて削ることで、高精度な円形形状を作り出すことができます。この記事では、旋盤加工の種類とその特徴、そして加工方法の違いについて詳しく解説していきます。

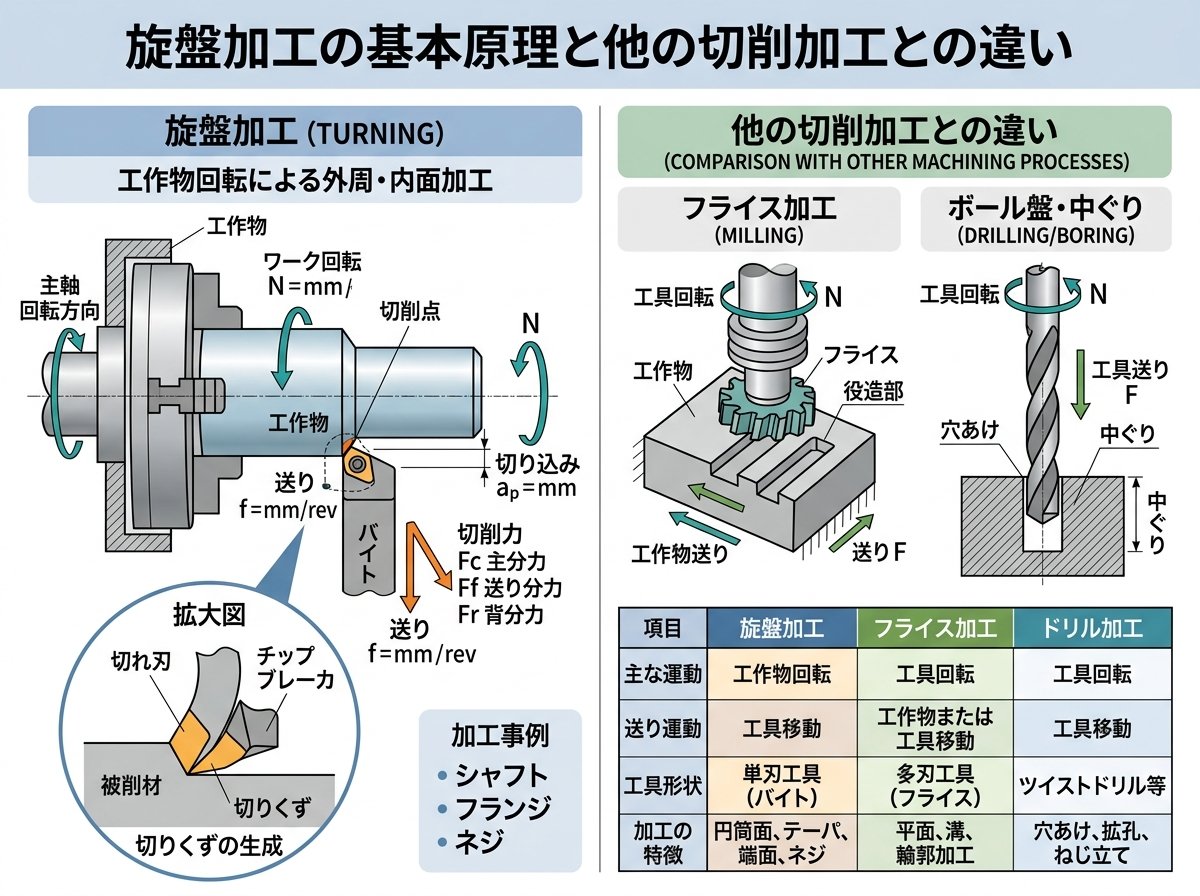

旋盤加工の基本原理と他の切削加工との違い



旋盤加工の最大の特徴は、材料を回転させて加工を行う点にあります。これは、フライス加工のように切削工具を回転させる方式とは根本的に異なります。



旋盤加工の基本原理。

• 材料（ワーク）を回転させる
• 固定された切削工具を材料に押し当てる
• 材料の回転運動により切削が行われる

一方、フライス加工の基本原理。

• 材料は固定されている
• 切削工具が回転する
• 工具の回転運動により切削が行われる

この基本的な違いから、旋盤加工は円筒形状や円錐形状などの回転体の加工に適しており、フライス加工は平面や溝、角物の加工に適していると言えます。



また、切削特性にも大きな違いがあります。旋盤加工では切削工具と材料の接触が連続的に行われる「連続切削」となるため、切削工具には耐摩耗性が求められます。対してフライス加工では、工具の刃が材料に断続的に当たる「断続切削」となるため、強い耐熱衝撃性が必要となります。



旋盤加工の具体的なメリットとしては以下が挙げられます。

• 0.001mm単位での高精度加工が可能
• 端面と内外径の直角度の精度が出しやすい
• 面粗度の管理がしやすい
• 円筒形状や軸物の加工に最適

旋盤加工で行う外径加工と内径加工の特徴と手順



旋盤加工における最も基本的かつ重要な加工方法として、外径加工と内径加工があります。それぞれの特徴と加工手順について詳しく見ていきましょう。



外径加工（外丸削り）の特徴と手順
外径加工は旋盤加工の中で最もよく使われる加工方法で、回転している材料の外側から切削工具を当てて削る方法です。



特徴。

• 旋盤加工の基本中の基本
• 材料表面の仕上げや大まかな形状加工に使用
• 切りくずが外側に飛ばされるため、工具に絡まりやすい

加工手順。

1. 材料を旋盤のチャックに確実に固定する
2. 外径バイト（切削工具）を刃物台に取り付ける
3. 回転速度と送り速度を材料や加工内容に合わせて設定
4. バイトを材料に近づけて、徐々に接触させる
5. 設定した深さまで材料を削る
6. 必要に応じて切りくずの除去を行う

外径加工では、切りくずが切削工具に絡まって精度が悪化することを防ぐために、切削工具の角度調整が重要です。特に高精度が求められる仕上げ加工では、切りくず対策を適切に行うことが必要となります。



内径加工（中ぐり加工）の特徴と手順
内径加工は、あらかじめ開けた穴の内側を削って拡大する加工方法です。



特徴。

• 穴の大きさを調整したり内面を滑らかに仕上げるのに適している
• 加工中の状況が見えにくいため技術が必要
• 工具の突き出し長さが長いとたわみやびびりが発生しやすい

加工手順。

1. 材料を旋盤のチャックに確実に固定する
2. 穴あけ加工などであらかじめ下穴を準備しておく
3. 内径バイト（ボーリングバー）を刃物台に取り付ける
4. 回転速度と送り速度を材料や加工内容に合わせて設定
5. バイトを穴に挿入し、内側から切削を行う
6. 定期的に切りくずを除去する

内径加工は、加工している面が材料によって見えない状況で行うため、外径加工に比べて難易度が高くなります。また、穴が深くなるほど工具を長く出す必要があり、びびりが発生するリスクが高まるため、適切な工具選択と加工条件の設定が重要です。



穴あけ加工とねじ切り加工における旋盤の活用法



旋盤加工は円筒形状の加工だけでなく、穴あけやねじ切りといった多様な加工もこなすことができます。これらの加工方法についても詳しく見ていきましょう。



旋盤による穴あけ加工
穴あけ加工は、ドリルを使用して材料に穴を開ける基本的な加工方法です。



特徴。

• 内径加工の前準備として行われることが多い
• 切りくずが溜まりやすいため、こまめな排出が必要
• ドリルの刃先形状や材質によって加工精度が変わる

加工手順。

1. 材料を旋盤のチャックに確実に固定する
2. ドリルをドリルチャックに取り付ける
3. 材料の中心位置を確認し、センタードリルで誘い穴を開ける
4. 本加工用のドリルに交換し、適切な回転速度と送り速度を設定
5. 必要な深さまで穴あけを行う
6. 定期的にドリルを引き抜いて切りくずを排出する

穴あけ加工では、切りくずが溜まることによる加工精度の低下やドリルの折損を防ぐために、小まめに切りくずを排出することが非常に重要です。特に深い穴を開ける場合は、こまめにドリルを引き抜いて切りくずを取り除く「ペッキング」と呼ばれる方法が有効です。



旋盤でのねじ切り加工
ねじ切り加工は、旋盤を使用して外ねじや内ねじを形成する加工方法です。



特徴。

• 高精度なねじ山の加工が可能
• 特殊なねじ切りバイトを使用
• ピッチやリード角の調整が必要

加工手順。

1. 材料を旋盤のチャックに確実に固定する
2. ねじ切りバイトを刃物台に取り付ける
3. 加工するねじのピッチに合わせて変速ギアを設定する
4. 低速回転で材料を回転させ、バイトを材料に接触させる
5. 徐々に切り込みを増やしながら、複数回の切削でねじ山を形成する
6. 定期的にねじゲージなどで精度を確認する

ねじ切り加工は、NC旋盤では自動化されていますが、汎用旋盤では作業者の技術が大きく影響する加工方法です。特に、バイトの角度調整やピッチ設定の正確さが仕上がりの精度を左右します。



ねじ切り加工で注意すべき点。

• バイトの先端角度はねじ規格に合わせる
• 切り込み量は徐々に増やし、無理な切削を避ける
• 切削油を適切に使用して摩擦熱を抑える
• 最終仕上げは軽い切り込みで行う

テーパー加工と突切り加工の精度を高めるコツ



テーパー加工と突切り加工は、旋盤加工の中でも特殊な技術と注意が必要とされる加工方法です。それぞれの特徴と精度を高めるコツについて解説します。



テーパー加工（テーパー削り）の特徴と精度向上のコツ
テーパー加工は、材料を先細り形状に加工する方法で、鉛筆の先端のような円錐形状を作り出します。



特徴。

• 円筒形状から円錐状に先細りにする加工
• 刃物台に角度をつけてスライドさせながら加工
• 角度の正確さが重要

精度を高めるためのコツ。

1. 加工前に正確なテーパー角を計算し、刃物台の角度を適切に設定する
2. 切り込み量を適切に調整し、過度な負荷をかけない
3. 切削工具の切れ味を常に良好な状態に保つ
4. 加工途中で角度計などを使用して、定期的に角度を確認する
5. 仕上げ加工では非常に浅い切り込みで行い、表面粗さを向上させる

テーパー加工では、刃物台の角度設定が最も重要なポイントとなります。角度の微調整が必要な場合は、テストカットを行い、実際の角度を測定してから本加工に移ることをお勧めします。



突切り加工の特徴と精度向上のコツ
突切り加工は、材料を切断したり、溝を形成したりする加工方法です。



特徴。

• 細い専用バイトを使用
• バイトに大きな負荷がかかりやすい
• 切断面の精度や平行度が重要

精度を高めるためのコツ。

1. 突切りバイトはできるだけ短く突き出して使用し、たわみを防ぐ
2. 回転速度は通常の外径加工よりも遅めに設定する
3. 切削油を十分に使用して、摩擦熱の発生を抑える
4. 一度に深く切り込まず、徐々に深くしていく
5. バイトの刃先は常に鋭い状態を保つ
6. 加工物の突き出し量を最小限にして、振動を抑える

突切り加工では、バイトの刃が細いため折れやすく、技術者の熟練度が大きく影響します。特に硬度の高い金属を切断する場合は、バイトが折れないように慎重な操作が求められます。



また、突切り加工時には切りくずの排出にも注意が必要です。切りくずが溝にたまると、加工精度の低下や工具の破損につながる可能性があります。定期的に加工を中断して切りくずを除去するか、切りくず排出に適した形状のバイトを選択することが重要です。



最新のNC旋盤技術がもたらす加工精度と効率の向上



金属加工業界において、NC（数値制御）旋盤の技術革新は目覚ましいものがあります。最新のNC旋盤技術がどのように加工精度と効率を向上させているのか、その特徴と活用法について解説します。



NC旋盤の特徴と従来の汎用旋盤との違い
NC旋盤と汎用旋盤の最大の違いは、作業の自動化と再現性にあります。



特徴。

• プログラムによる自動加工が可能
• 複数の工具を自動で交換できるATC機能を搭載
• 繰り返し精度が高く、安定した品質を実現
• 複雑な形状も高精度に加工可能

従来の汎用旋盤では、作業者の技術に依存する部分が大きく、同じ品質の製品を大量に生産することが難しいという課題がありました。しかし、NC旋盤ではプログラム通りに機械が動作するため、初心者でも一定以上の精度で加工できるようになりました。



最新NC旋盤がもたらす加工技術の革新
最新のNC旋盤技術は、以下のような革新をもたらしています。

1. 複合加工機能。
   • 旋削だけでなく、フライス加工やドリル加工も一台で対応
   • 1回の段取りで複数の加工が完了し、精度向上と工程短縮を実現
2. 高精度化技術。
   • 熱変位補正機能により、長時間の加工でも精度を維持
   • 振動抑制技術による表面粗さの向上と工具寿命の延長
3. 知能化・IoT化。
   • 加工状態のリアルタイムモニタリングで異常を早期検出
   • 加工データの収集・分析による最適加工条件の自動設定
   • 予知保全機能による突発的な機械停止の防止
4. 操作性の向上。
   • 直感的なタッチパネル操作で、プログラミングの敷居を低下
   • シミュレーション機能による加工前の干渉チェックや仕上がり予測

最新のCNC旋盤技術についての詳細情報
NC旋盤を活用した効率的な製造プロセス
NC旋盤を最大限に活用するためには、以下のような製造プロセスの見直しが有効です。

1. プログラミングの最適化。
   • CAD/CAMシステムを活用した効率的なプログラミング
   • 切削条件の最適化による加工時間の短縮と工具寿命の延長
2. 多品種少量生産への対応。
   • 段取り替え時間の短縮を考慮したプログラム設計
   • 共通の治具や工具を使用することによる段取り作業の効率化
3. 無人化・省人化への取り組み。
   • 長時間連続運転を可能にするための工具監視システムの導入
   • 自動測定機能を活用した品質保証プロセスの確立

NC旋盤技術の進化は、従来の職人技に依存していた金属加工の世界に大きな変革をもたらしています。しかし、機械の性能を最大限に引き出すためには、操作者の知識と経験も依然として重要です。最新技術を理解し、適切に活用することで、加工精度と生産効率の両立が可能となります。



旋盤加工機の選択基準
旋盤加工機を選択する際には、以下のポイントを考慮する必要があります。

• 加工物のサイズと重量
• 必要な加工精度
• 生産量と生産頻度
• 自動化の必要性
• 予算と投資回収計画
• 工場のスペースとインフラ

例えば、試作品や1点ものの製作には汎用旋盤が適していますが、量産品の製造にはNC旋盤が効率的です。また、小型部品の加工には卓上旋盤、大型の部品には正面旋盤や立旋盤が適しています。



製造業を取り巻く環境が急速に変化する中、NC旋盤技術もさらなる進化を続けています。IoTやAIを活用した次世代の旋盤加工システムは、より高度な自律性と柔軟性を備え、多品種少量生産や個別カスタマイズ製品の製造にも対応できるようになるでしょう。



旋盤加工技術の進化は、製造業の競争力強化に直結する重要な要素となっています。最新の技術動向を常に把握し、自社の製造プロセスに適切に取り入れることが、今後の製造業において成功するための鍵となるでしょう。
