テーパー規格の基準と種類
テーパー規格の基礎知識
📐
JIS規格による定義
投影図または断面図における相交わる二直線間の相対的な広がりの度合い
🔧
モールステーパー規格
MT0〜MT6までの段階的な円錐形状の標準規格
📊
テーパー比と角度
1:20.047(MT1)のようなテーパー比と角度換算による精密制御
テーパーとは、JIS Z 8114:1999において「投影図または断面図における相交わる二直線間の相対的な広がりの度合い」と定義されています 。金属加工 分野では、円筒形状から円錐状へと徐々に細くなる形状を作り出す技術として広く活用されています。 参考)テーパー加工とは?旋盤を用いた方法や勾配との違いも解説
テーパー加工は機械部品の組み合わせにおいて重要な役割を果たし、特に工具シャンク やフライス工具の接続部分などで精密な嵌め合いを実現するために不可欠な技術です 。現代の製造業では、自動車産業から精密機械まで幅広い分野でテーパー加工製品が使用されており、その品質管理には高度な技術が求められています。 参考)テーパーとは│勾配との違いやテーパー合わせについて

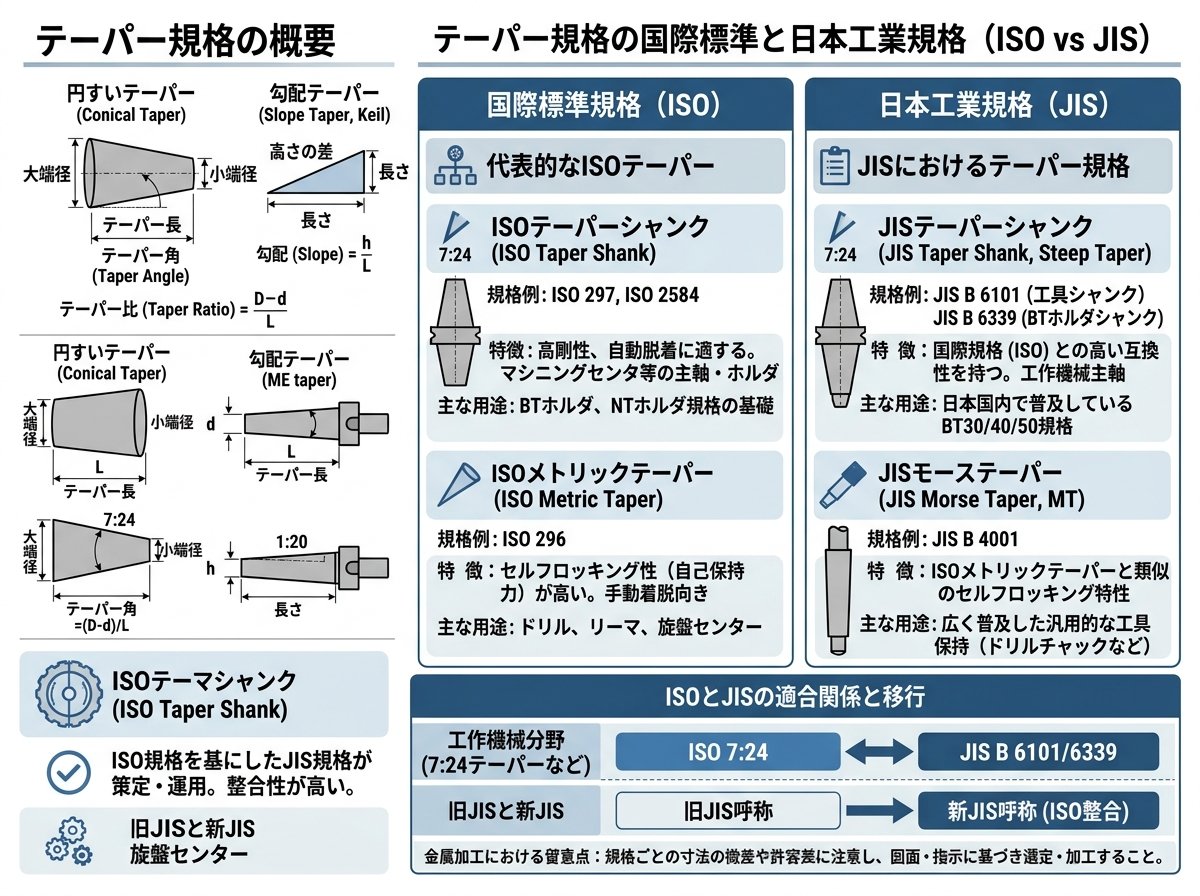

テーパー規格の国際標準と日本工業規格
テーパーの規格化は、1960年代から本格的に進められており、特に工業製品の互換性確保のため重要な位置を占めています 。日本では JIS B 4003 においてモールステーパー の詳細な規格が定められており、MT0からMT6までの7段階の標準テーパー角度が設定されています 。 参考)https://www.semanticscholar.org/paper/ea82f5a491f04a64c4c47069c0dc71ad1b2db066
モールステーパーのテーパー比は以下のように規定されています。
MT0:1:19.212(テーパー角度α = 1°29'27")
MT1:1:20.047(テーパー角度α = 1°25'43")
MT2:1:20.020(テーパー角度α = 1°25'50")
これらの規格により、世界中どこでも同じ品質の工具接続が可能となり、
機械加工 の精度向上に大きく貢献しています 。
参考)
ツーリングシステム(ツールホルダー)|各種テーパシャンク規格…
テーパー角度の計算方法と数式
テーパー角度の計算には、基本的な三角関数を使用します。テーパー角(α)は以下の式で求められます :
参考)
テーパーの形状を正確かつ簡単に測定する方法 tan α = (D-d) / 2L ここで、D は大きい直径、d は小さい直径、L はテーパーの長さを表します。実際の計算では、関数電卓のアークタンジェント(tan⁻¹)機能を使用し、
求める度数 = tan⁻¹(b÷a÷2) で算出します 。
参考)
【備忘録】関数電卓での勾配やテーパーの計算方法 CNC旋盤での加工においては、TPF(Taper Per Foot)という単位も使用され、
TPF = (D-d)/L × 24 で計算されます 。この値により、テールストックのオフセット量や工具経路の制御が可能となり、±0.01mmの高精度加工が実現できます。
参考)
テーパー旋削の理解:方法、計算、産業用途
テーパー加工における旋盤作業の手順
旋盤を使用した
テーパー加工 は、最も一般的で精度の高い加工方法の一つです 。基本的な加工手順は以下の通りです:
参考)
旋盤の加工方法とは?加工の特徴から加工法の種類までまるっと解… youtube
① 旋盤の刃物台をテーパー角の1/2に設定
② 工作物を正確にセンタリング
③ 回転数と
送り量 を最適化
④ 徐々に切り込み深さを調整しながら加工
⑤ 測定器具による精度確認
刃物台の角度調整では、求めたテーパー角の半分(勾配角)で設定することが重要です 。これは、テーパー角が円錐の頂角を表すため、実際の加工角度はその半分になるためです 。
現代の超精密旋盤では、マイクロオーダーの微細テーパーも加工可能となっており、医療機器や光学部品などの超高精度部品製造に活用されています 。
参考)
精度を上げるフライス加工のテクニック:テーパー編
テーパー測定と品質管理技術
テーパー加工の品質管理には、専用の測定器具と手法が用いられます 。最も一般的な方法はテーパーゲージを使用した当たり検査で、光明丹(ブルー)をゲージに塗布し、測定面への転写状況で精度を判定します 。
参考)
三次元測定機によるテーパーの測定について解説 三次元測定機 を使用した現代的な測定方法では、センサーで位置を割り出して高精度な形状測定が可能です 。円すいテーパ形状の評価では、回転エアテーブル形円筒度測定機により0.08μm以内の振れ精度での測定が実現されています 。
参考)
精密工学会誌:円すいテーパ部品の形状誤差評価法 品質管理の基準として、90%以上の色付き具合が求められることが多く 、これにより機械部品の嵌め合い精度と気密性が保証されます。特に管用テーパーねじでは、ねじ山角度55度の三角ねじ形状により、配管接続部の気密性を高める重要な役割を担っています 。
参考)
【JIS規格の表付き】管用テーパーねじの形状・寸法まるわかり…
テーパー規格における独自視点での精密制御
現代の金属加工業界では、従来の規格に加えて、IoT技術を活用した革新的なテーパー加工管理システムが注目されています 。
表面処理 技術の進歩により、テーパー面に特殊なコーティングを施すことで、摩耗耐性と精度維持性能が大幅に向上しています 。
参考)
IoTを支える電子材料と表面処理技術 レーザ積層造形技術(PBF-L)の発展により、従来の
切削加工 では困難だった複雑なテーパー形状の部品製造が可能となりました 。この技術では、
金属粉 末をレーザーで溶融凝固させることにより、展伸材と比べて遜色ない引張強度を持つテーパー部品の製造が実現されています。
参考)
レーザ積層造形における溶融・凝固現象 さらに、バーチャル病院の概念に見られるように、製造現場でも遠隔監視システムを活用したテーパー加工の品質管理が進んでいます 。
センサー 技術とデータ解析により、加工条件の最適化と予
防 保全が可能となり、不良率の大幅な削減を実現しています 。
