CFRPの切削加工と工具選定の技術ポイント

CFRPの切削加工における材料特性と課題



CFRPは「Carbon Fiber Reinforced Plastics（炭素繊維強化プラスチック）」の略称で、プラスチック素材をカーボンファイバーで強化した複合材料です。航空機や自動車、宇宙機器など、軽量化と高強度が求められる産業で広く利用されています。しかし、その優れた特性を持つ一方で、加工が非常に難しい素材としても知られています。



CFRPの切削加工における最大の特徴は「異方性」です。これは繊維の方向によって強度や物性が大きく異なる性質を指します。この異方性により、切削方向によって加工状態が大きく変化するため、金属加工とは全く異なるアプローチが必要になります。



CFRPの切削加工時には以下のような課題が発生します。

• 繊維層の剥離（デラミネーション）：繊維と樹脂の境界面で層間剥離が発生しやすく、特に加工出口側で顕著です。
• 工具の急速な摩耗：非常に硬い炭素繊維により、通常の工具では早期に摩耗します。
• 粉塵の発生：健康被害や機械設備への悪影響をもたらす微細な炭素繊維粉塵が発生します。
• 表面品質の不安定さ：繊維の向きや樹脂の特性によって、均一な表面仕上げを得ることが困難です。

これらの課題に対応するためには、CFRPの特性を深く理解し、適切な工具選定と加工条件の最適化が不可欠です。特に、カーボンファイバーが持つ高い引張強度と硬度を考慮した加工戦略を立てる必要があります。

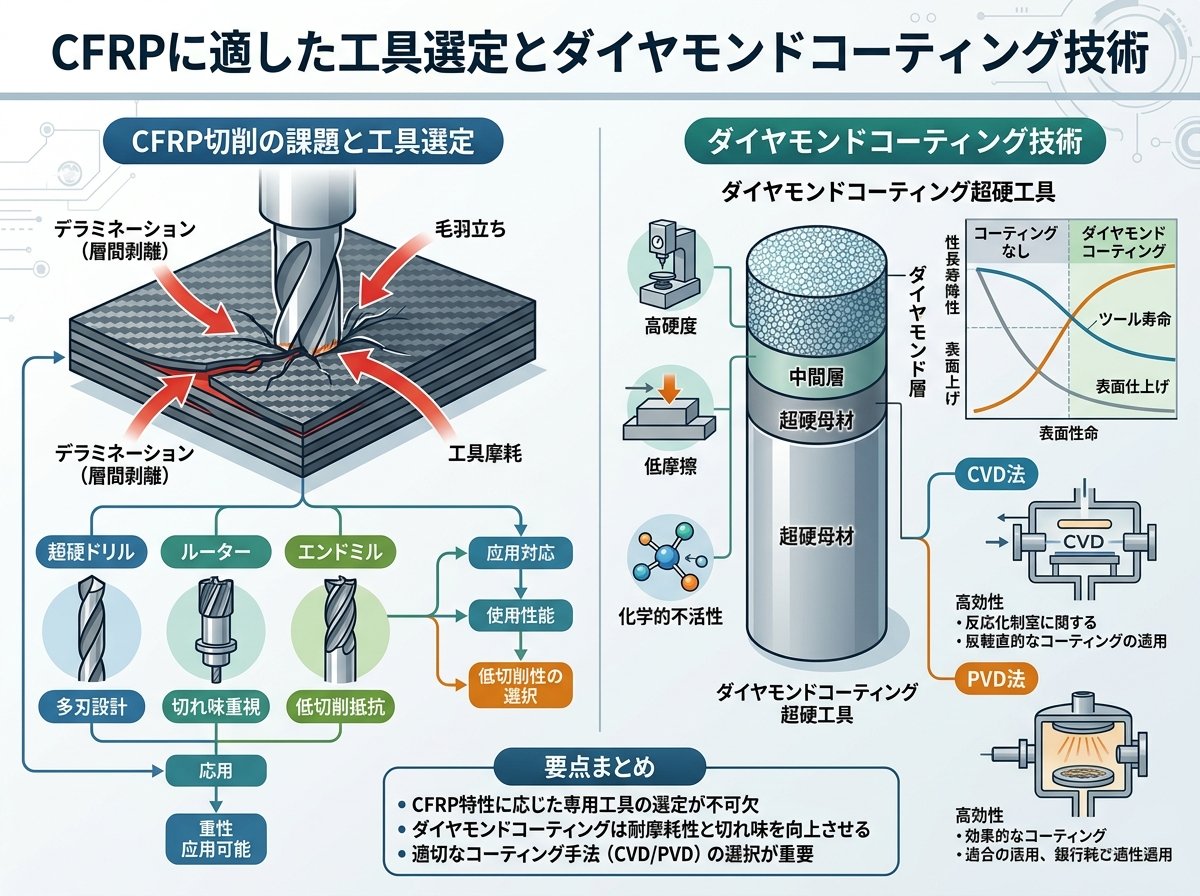

CFRPに適した工具選定とダイヤモンドコーティング技術



CFRPの切削加工において、適切な工具の選定は成功のカギを握ります。通常の金属加工用工具ではCFRPの硬い炭素繊維により早期に摩耗してしまうため、より耐摩耗性の高い特殊な工具が必要です。



CFRPの加工に最適な工具は以下の通りです。

• PCD（多結晶ダイヤモンド）工具：超硬工具と比較して10倍以上の工具寿命を持ち、長期間にわたって安定した精度を維持できます。
• ダイヤモンドコーティング工具：超硬素材の表面にダイヤモンド層をコーティングすることで耐摩耗性を高めた工具です。
• CVD（化学気相成長）コーティング工具：特殊なコーティング処理により、CFRP加工時の耐久性を向上させています。

特にPCD工具は、CFRP加工において以下のような優位性を持っています。

• 鋭利で耐摩耗性の高い刃先により、繊維層の剥離を最小限に抑えることができます。
• 刃先の鈍化が少ないため、加工中の品質を一貫して維持できます。
• 内部給油穴を備えたタイプでは、加工時の冷却と粉塵排出を効率的に行うことができます。

工具選定の際には、加工形状や必要精度に応じて適切な工具を選ぶことが重要です。例えば、穴あけ加工にはCFRP専用のドリルビットが推奨され、平面加工にはエンドミルが適しています。また、工具のジオメトリ（形状）も重要な選定要素です。切れ刃の鋭さやヘリックス角（らせん角）、切れ刃の数などが加工品質に大きく影響します。



最新のダイヤモンドコーティング技術では、ナノダイヤモンド層を形成することで、より優れた耐摩耗性と切れ味を実現しています。このような高性能工具は初期投資こそ高価ですが、工具寿命の延長と加工品質の向上により、長期的にはコスト削減につながります。



CFRPの切削条件最適化と高精度加工のポイント



CFRPの切削加工では、適切な切削条件の設定が加工精度と効率を大きく左右します。金属加工とは異なる条件設定が必要なため、CFRP専用のパラメータを理解しておくことが重要です。



切削速度の最適化
CFRPの切削速度は、繊維の方向に応じて最適化する必要があります。一般的なガイドライン

• 繊維方向に対しては比較的低速度で切削します。
• 繊維と垂直方向に対しては高速度での切削が効果的です。
• 出口側の数層（約0.5mm）は低速で加工することで、デラミネーションを防止できます。

送り速度と切込み量
適切な送り速度と切込み量の設定も重要です。

• 過度に速い送り速度は表面品質の低下を招きます。
• 一方で、適切に高い送り速度は切削熱の発生を抑え、樹脂の焼け付きを防止します。
• 切込み量は小さめに設定し、複数回に分けて加工することで、繊維の剥離を防止できます。

加工方法の選択
CFRPの加工方法としては、ダウンカット加工が広く推奨されています。

• ダウンカット加工では、工具の切れ刃が材料の進行方向と同じ方向で切削するため、バリやデラミネーションを防止できます。
• この方法により、加工表面が安定し、滑らかな仕上げ面を実現できます。

冷却と潤滑
CFRP加工時の冷却と潤滑も重要な要素です。

• エアブローや適切な冷却剤の使用により、切削熱を効果的に除去できます。
• 同時に粉塵の排出も促進され、作業環境の改善につながります。
• 内部給油穴を持つ工具を使用することで、効率的な冷却と粉塵排出が可能になります。

高精度加工を実現するためには、これらの条件を総合的に最適化し、加工前にテスト加工を行うことが推奨されます。特に新しい形状や材料を扱う場合は、小規模なテストから始めて条件を調整していくアプローチが効果的です。



CFRPの粉塵対策と作業環境の安全確保



CFRPの切削加工において、粉塵対策は作業者の健康と機械設備の保護のために非常に重要です。CFRP加工時に発生する微細な炭素繊維粉塵は、吸い込むと呼吸器系に悪影響を及ぼす可能性があり、また機械の摺動部に侵入して摩耗を引き起こす恐れもあります。



粉塵対策の重要性
CFRPの切削加工時に発生する粉塵は、以下のようなリスクをもたらします。

• 健康被害：微細な炭素繊維粉塵の吸引は呼吸器系の疾患につながる可能性があります。
• 機械設備への損傷：粉塵が工作機械の内部に侵入すると、精密部品の摩耗や故障の原因になります。
• 加工精度への影響：粉塵が加工領域に堆積すると、精密な加工が妨げられる可能性があります。

効果的な粉塵対策
CFRP加工時の粉塵を効果的に管理するためには、以下の対策が有効です。

• 集塵システムの導入：高性能のダスト収集装置を使用して、発生した粉塵を効率的に捕集します。
• 個人防護具の着用：作業者は適切なマスク、保護メガネ、手袋などを着用して身体を保護する必要があります。
• 冷却液や切削油剤の適切な供給：液体を用いることで粉塵の飛散を抑制できます。
• 内部給油穴付き工具の使用：加工点からの効率的な粉塵排出が可能になります。

廃棄物処理
CFRPの加工で発生した粉塵や切り屑は、通常の産業廃棄物とは区別して処理する必要があります。

• CFRP粉塵は産業廃棄物として適切に処理する必要があります。
• 回収した粉塵は密閉容器に保管し、専門の処理業者に委託することが推奨されます。
• 地域の規制に従って処分することが重要です。

作業環境の安全を確保するためには、これらの対策を総合的に実施し、定期的な点検と改善を行うことが不可欠です。特に、長期間のCFRP加工作業を行う場合は、作業者の健康管理と定期的な健康診断も重要な対策となります。



CFRPの切削加工における異方性への対応と繊維方向の影響



CFRPの最大の特徴である「異方性」は、切削加工において最も考慮すべき要素の一つです。異方性とは、材料の特性が方向によって異なる性質を指し、CFRPでは炭素繊維の配向方向によって強度や硬さが大きく変化します。



繊維方向による切削挙動の違い
CFRPの切削加工では、繊維方向によって以下のような切削挙動の違いが生じます。

• 繊維方向への切削：比較的スムーズに切削できますが、繊維が引き抜かれる（プルアウト）リスクがあります。
• 繊維と垂直方向への切削：繊維の切断に高い力が必要で、デラミネーションが発生しやすくなります。
• 繊維と角度を持つ方向への切削：複雑な切削挙動を示し、繊維の曲げや破壊が混在します。

この繊維方向による影響は、加工精度や表面品質に直結するため、適切な対応策が必要になります。



異方性に対応した加工戦略
CFRPの異方性に効果的に対応するためには、以下の戦略が有効です。

• 工具経路の最適化：繊維方向を考慮した工具経路を設計することで、デラミネーションを最小限に抑えることができます。
• 段階的な加工：一度に大きな切込みを行うのではなく、複数回に分けて徐々に加工することで、繊維の剥離を防止できます。
• 切削速度の調整：繊維方向に応じて切削速度を変化させることで、より均一な加工結果を得ることができます。

特に注目すべき点として、山口県産業技術センターの研究によれば、「加工開始から出口3層目までを高速で切り込み、出口側2層（約0.5mm）を低速で加工することで、加工部品を維持したまま加工時間の短縮が行える」ことが報告されています。これは繊維方向の影響を考慮した実践的なアプローチの一例です。



繊維配向の事前分析
複雑なCFRP部品の加工においては、事前に繊維配向を分析することが重要です。

• X線CTスキャンや超音波検査などの非破壊検査技術を用いて、内部の繊維配向を分析することができます。
• この情報を基に、最適な加工条件と工具経路を決定することで、高品質な加工結果を得ることができます。

CFRPの異方性を理解し、繊維方向に応じた適切な加工戦略を採用することで、高精度な加工と効率的な生産を両立させることが可能になります。特に航空宇宙産業や高性能スポーツ用品など、高い品質要求がある分野では、この異方性への対応が成功の鍵を握ります。



CFRPの加工品質を高めるための最新技術と今後の展望



CFRPの切削加工技術は日々進化しており、より高精度で効率的な加工を実現するための新しいアプローチが開発されています。ここでは、最新の技術動向と今後の展望について解説します。



最新の工具技術
CFRP加工用の工具技術は急速に進化しています。

• ハイブリッドコーティング技術：従来のダイヤモンドコーティングに加え、他の材料を組み合わせたハイブリッドコーティングにより、耐摩耗性と靭性を両立させた工具が開発されています。
• 特殊な刃形状設計：CFRPの異方性に対応するために、特殊な刃形状や切れ刃角度を持つ工具が開発されており、デラミネーションの発生を大幅に抑制します。
• 内部給油穴の最適化：HORN社のPCDエンドミルなどでは、内部給油穴を備えることで冷却と粉塵排出を効率化しています。

デジタル技術の活用
加工プロセスのデジタル化も進んでいます。

• リアルタイムモニタリング：切削状態をリアルタイムで監視し、異常の早期検出や加工条件の自動調整を行うシステムが実用化されています。
• AIによる最適化：機械学習を活用して、CFRPの種類や繊維配向に応じた最適な加工パラメータを自動的に導出する技術が開発されています。
• デジタルツイン：加工プロセスの仮想モデルを作成し、実際の加工前にシミュレーションを行うことで、最適な加工条件を探索する手法が注目されています。

持続可能性への取り組み
環境負荷の低減も重要なテーマです。

• ドライ加工技術：冷却液を使用せずに効果的に加工する技術の開発が進んでおり、環境負荷の低減と廃液処理コストの削減が期待できます。
• リサイクル技術：CFRP切削加工で発生する廃材や粉塵を回収し、再利用するための技術開発が進んでいます。
• エネルギー効率の向上：加工プロセス全体のエネルギー消費を最小化するための最適化技術が研究されています。

今後の展望
CFRP切削加工技術の将来には以下のような展開が期待されます。

• ハイブリッド加工技術：切削加工とレーザー加工を組み合わせたハイブリッド加工など、複数の加工方法を組み合わせることで、より高効率かつ高精度な加工が可能になるでしょう。
• 自動化の進展：人手を介さない完全自動化されたCFRP加工システムの開発が進み、品質の安定化とコスト削減が実現されると考えられます。
• 材料・工具・機械の統合最適化：CFRP材料の特性、工具の性能、機械の能力を総合的に考慮した統合最適化システムにより、より高度な加工が可能になるでしょう。

CFRPの切削加工技術は、素材の持つポテンシャルを最大限に引き出すために不可欠であり、今後も様々な産業分野でその重要性が高まっていくことが予想されます。金属加工の専門家にとっても、このCFRP加工技術を習得することは、今後のビジネス拡大のための重要な戦略となるでしょう。
