旋盤加工と切削加工の基本的な違いから、それぞれの特徴、適した材料、使用する工具まで徹底解説。金属加工業界での選択肢として、どちらの加工方法が自社の製品に適しているのでしょうか？
応力腐食割れと金属加工の原因と対策法
金属加工における応力腐食割れの原因、メカニズム、そして効果的な防止対策について解説します。加工方法の選択が製品の寿命にどう影響するのでしょうか？
応力腐食割れ（SCC）は、金属材料が特定の腐食環境と引張応力の両方に同時にさらされた場合に発生する現象です。通常、これらの条件が別々に存在する場合は破損を引き起こしませんが、同時に作用すると急速な破壊につながる可能性があります。
応力腐食割れが発生するためには、以下の3つの要素が必要です。
特筆すべきは、応力腐食割れは純金属ではほとんど発生せず、主にステンレス鋼などの合金で発生する点です。これは合金内の異なる金属元素間の電位差が、腐食過程を加速させるためです。

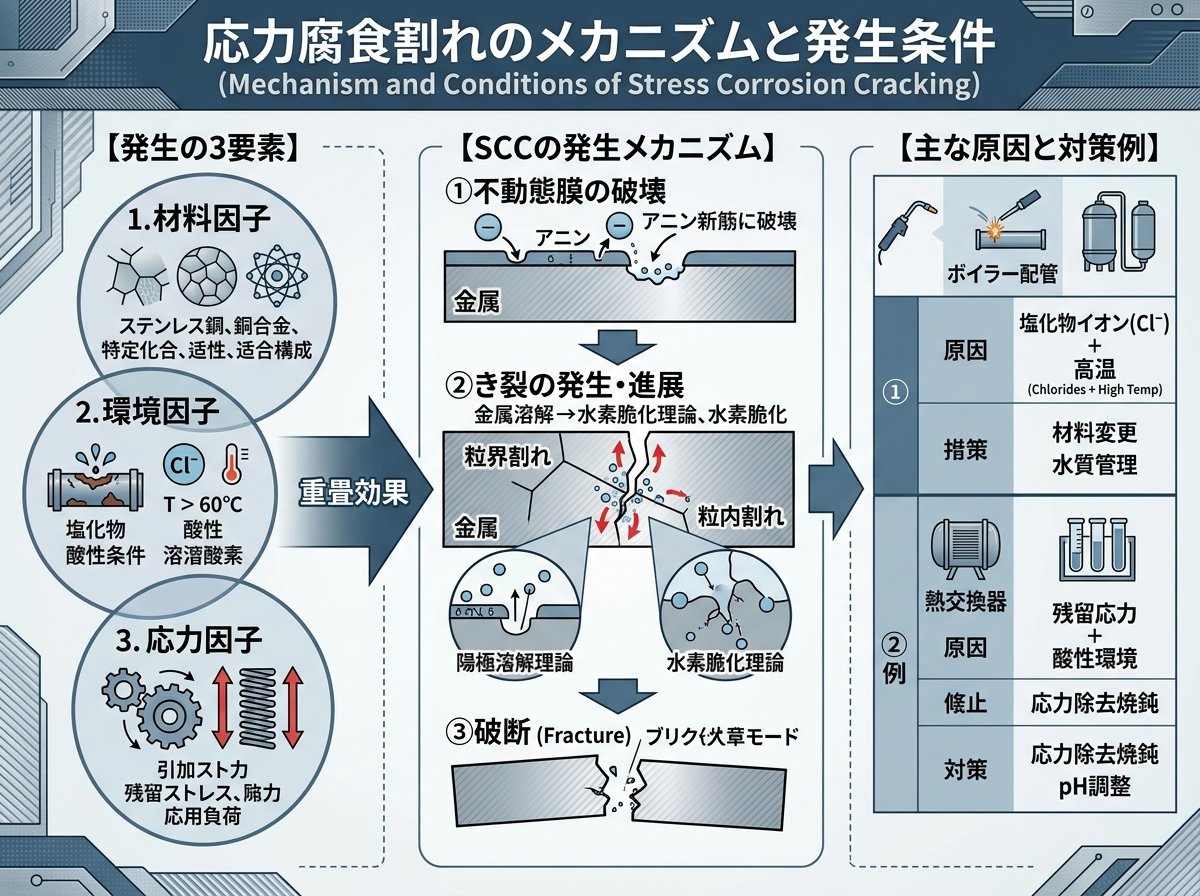

応力腐食割れのメカニズムは非常に特徴的です。金属表面に微小な腐食点が生じると、そこから腐食が進行し始めます。この状態で引張応力が加わると、腐食先端部と割れ先端部が鋭利になり、進行方向は屈曲するように進みます。この割れには、結晶粒界に沿って進展する粒界割れと、結晶内を進展する粒内割れの2種類があります。
MISUMIのサイトでは応力腐食割れのメカニズムの模式図が分かりやすく説明されています
最も危険な点は、応力腐食割れが外部から見た目には健全に見える金属でも、内部で静かに進行し、突然の破断を引き起こす可能性があることです。そのため、金属加工の現場では、この現象を理解し予防することが非常に重要となります。
金属加工プロセスは、応力腐食割れの重要な要因である残留応力の発生に直接関わっています。加工方法によっては、材料内部に高い残留応力を生じさせ、将来的な応力腐食割れのリスクを高める可能性があります。
残留応力を生じさせる主な金属加工プロセスには以下のものがあります。
特に冷間加工は、材料を塑性変形させることで内部応力を発生させます。例えば、ステンレス鋼の場合、冷間加工によって材料表面に圧縮応力が生じる一方、内部には引張応力が残存します。この引張応力が応力腐食割れの主要因になります。
溶接は特に注意が必要で、急熱・急冷のサイクルにより、溶接部近傍に高い残留応力が発生します。ステンレス鋼の溶接部は、塩化物環境下で応力腐食割れが発生しやすい危険区域となります。
興味深いことに、すべての加工が応力腐食割れリスクを高めるわけではありません。例えば、ショットピーニングは表面に圧縮残留応力を与えることで、応力腐食割れに対する耐性を向上させる効果があります。これは圧縮応力が割れの進展を抑制するためです。
金属加工業者が知っておくべき重要な点として、加工温度も大きな影響を持ちます。加工温度が高いほど残留応力は緩和される傾向にありますが、一方で材料の組織変化や熱影響部の形成などの問題も生じます。したがって、加工条件の選定には材料特性を十分に考慮する必要があります。
NBKのサイトでは応力腐食割れの3要素と加工の影響について詳しい情報が掲載されています
応力腐食割れは、金属の種類によって大きく異なる特徴を示します。金属加工業者にとって、扱う材料の応力腐食割れ特性を理解することは、製品の信頼性向上に直結します。主要な金属材料における応力腐食割れの特徴を見ていきましょう。
オーステナイト系ステンレス鋼
最も応力腐食割れのリスクが知られている金属の一つです。塩化物イオンを含む環境（海水、塩水など）で特に発生しやすく、温度が上昇するとそのリスクは飛躍的に高まります。SUS304やSUS316などの一般的なステンレス鋼は、以下の環境で注意が必要です。
炭素鋼・低合金鋼
炭素鋼は以下の環境で応力腐食割れを起こしやすいことが知られています。
かつて機関車ボイラーのリベット周辺に発生した割れは、炭素鋼と腐食防止のために添加したNaOH水溶液高温水の組み合わせによる応力腐食割れであったことが分かっています。
銅合金
真鍮（黄銅）は、アンモニア（NH3）環境下で応力腐食割れを起こしやすいことで知られています。歴史的な例として、黄銅製の銃弾薬きょうがモンスーンの時期に大量に割れた「季節割れ」が有名です。これは湿気、酸素、亜硫酸ガス、アンモニアなどの複合作用による応力腐食割れでした。
アルミニウム合金
アルミニウム合金は以下の条件で応力腐食割れが発生します。
以下に、主要な金属と応力腐食割れを引き起こす環境の組み合わせを表にまとめました。
| 金属 | 原因物質 | 環境例 |
|---|---|---|
| 炭素鋼 | NO3- | 高温NaNO3溶液 |
| 炭素鋼 | OH- | 高温高濃度NaOH溶液 |
| 高張力鋼 | H2S | H2S水溶液 |
| ステンレス鋼 | Cl- | 塩化物、海水 |
| 黄銅 | NH3 | アンモニア環境 |
| アルミニウム合金 | Cl- | 塩化物環境 |
これらの特性を理解することで、使用環境に適した材料選定や適切な加工方法を選択することが可能になります。
応力腐食割れは適切な加工技術と熱処理によって、そのリスクを大幅に低減することができます。金属加工業者が実践できる効果的な防止対策について解説します。
応力除去焼鈍（Stress Relief Annealing）
応力除去焼鈍は、最も効果的な応力腐食割れ防止策の一つです。この熱処理プロセスでは、材料を特定の温度まで加熱し、一定時間保持した後、徐冷することで内部の残留応力を緩和します。
冷間加工や溶接後の部品に対して応力除去焼鈍を行うことで、応力腐食割れのリスクを大幅に低減できます。
表面圧縮応力の付与
表面に圧縮応力を与えることで、引張応力による割れの発生・進展を抑制することができます。主な方法には以下があります。
これらの処理は、特に航空宇宙部品や高負荷機械部品の応力腐食割れ防止に効果的です。
適切な冷間加工技術
冷間加工は残留応力を発生させますが、以下の点に注意することでリスクを低減できます。
溶接技術と後処理
溶接は応力腐食割れのリスクが高い加工の一つですが、以下の対策が有効です。
表面処理・コーティング
環境と金属の直接接触を防ぐ表面処理も効果的です。
ある研究によると、適切な熱処理を施すことで、ステンレス鋼の応力腐食割れ抵抗性が最大80％向上することが確認されています。これは製品の寿命と信頼性に直接影響する重要な知見です。
NBKのサイトでは応力腐食割れの防止対策について具体的な方法が紹介されています
応力腐食割れは、単なる技術的問題ではなく、重大な経済的影響をもたらす現象です。この視点は一般的な技術情報では見落とされがちですが、金属加工業者にとって非常に重要な観点となります。
応力腐食割れによる経済的損失
応力腐食割れによる経済的損失は多岐にわたります。
業界データによると、化学プラントや石油精製施設では、腐食関連の問題による損失の約30%が応力腐食割れに起因していると言われています。特に高圧配管や熱交換器などの重要部品での突然の破損は、数億円規模の損失につながる可能性があります。
予防的加工の費用対効果
一方、応力腐食割れを防止するための予防的加工や熱処理には費用がかかります。しかし、その費用対効果は極めて高いことが多くの事例で示されています。
コスト分析の実例
ある石油化学プラントでは、応力腐食割れ対策として熱交換器の材質をSUS304からSUS316Lに変更し、全溶接部に応力除去熱処理を施しました。初期投資は15%増加しましたが、交換周期が2倍以上に延び、10年間のライフサイクルコストで約40%の削減に成功しています。
予防的アプローチの重要性
応力腐食割れは、一度発生すると対処が非常に困難です。そのため、設計・製造段階での予防的アプローチが極めて重要となります。
金属加工業者は、短期的なコスト削減ではなく、長期的な製品信頼性と総所有コスト（TCO）の観点から加工方法を選定することが重要です。適切な予防策を講じることで、応力腐食割れによる突発的な故障リスクを大幅に低減し、結果として大きな経済的メリットを得ることができます。
これは特に、高い信頼性が求められる航空宇宙、原子力、医療機器などの分野において重要な視点となります。予防的加工への投資は、将来の大きな損失を回避する「保険」と考えることができるでしょう。
