結晶粒界と強度の相関：金属微細構造の重要性

結晶粒界と強度

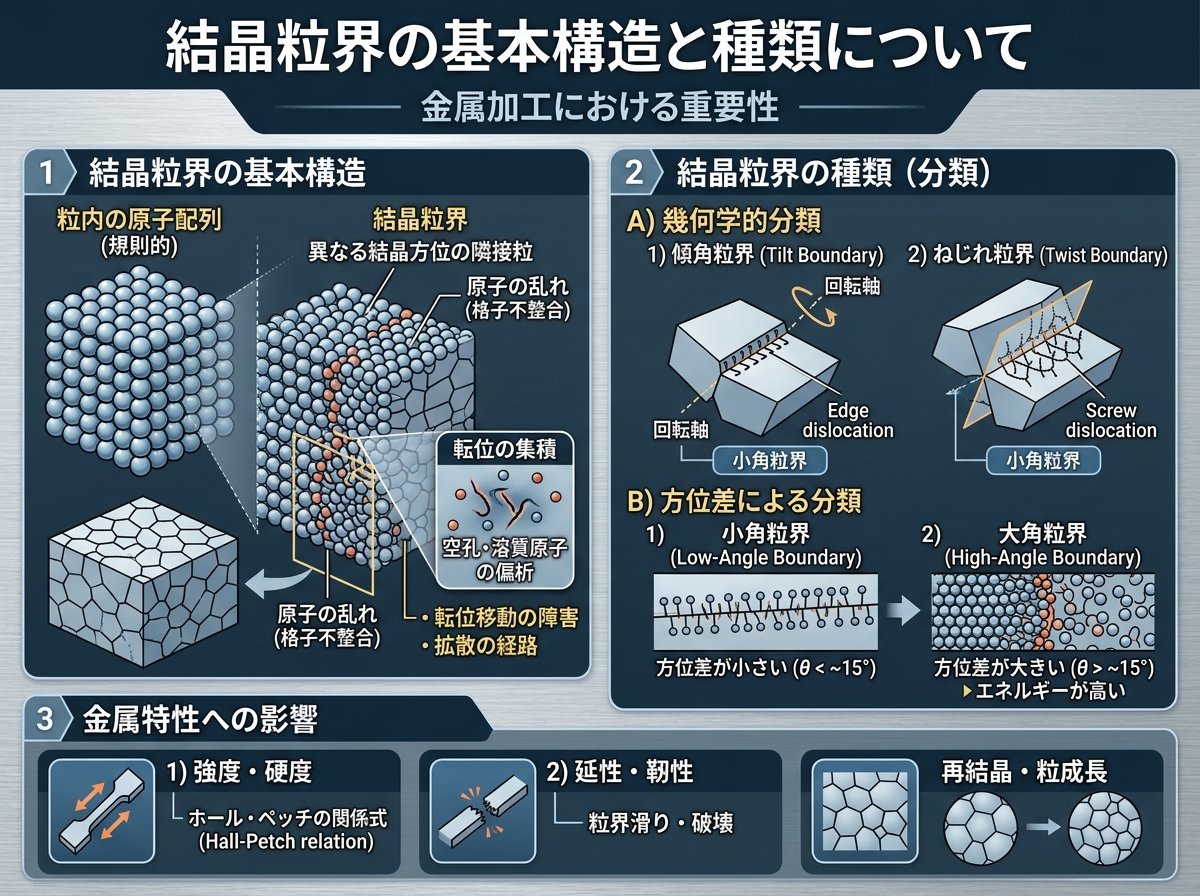

結晶粒界の基本構造と種類について



結晶粒界は、多結晶体において二つ以上の結晶粒の間に存在する界面です。この領域では原子配列が乱れており、材料全体の特性に大きな影響を与えます。結晶粒界は本質的に転位の集合体とみなすことができ、その構造によって材料の機械的特性が大きく左右されます。



結晶粒界の主な種類には以下のようなものがあります。

1. 小角粒界：隣接する結晶粒の方位差が15°未満の場合に形成される粒界です。小角粒界は比較的単純な転位配列で説明できるため、その性質も比較的予測しやすいという特徴があります。小角粒界は強度にそれほど大きな影響を与えず、転位の移動もあまり妨げません。
2. 大角粒界：隣接する結晶粒の方位差が15°以上の場合に形成される粒界です。大角粒界は複雑な原子配列を持ち、転位の移動を効果的に妨げるため、材料の強度向上に大きく貢献します。
3. 対応粒界（CSL粒界）：特定の方位関係を持つ粒界で、両側の結晶格子が一部で一致する特殊な粒界です。例えば、Σ3対応粒界は双晶境界として知られており、特異な性質を示します。対応粒界は一般の粒界と比較して、エネルギーが低く、特殊な機械的特性を持つことがあります。

結晶粒界の構造は、その形成過程にも依存します。液体から固体への相変化過程で異なる場所から結晶成長が始まり、それらが衝突するところに粒界が形成されます。この過程で不純物元素が粒界に偏析することもあり、これが材料の機械的特性に更なる影響を与えることもあります。



粒界エネルギーという概念も重要です。結晶粒界が存在する物体は、存在しない物体よりもエネルギーが高く、その差を粒界エネルギーと呼びます。小角粒界の場合、方位差が大きいほど粒界エネルギーも大きくなる傾向があります。これは、方位差が大きいほど転位密度が高くなるためと説明できます。

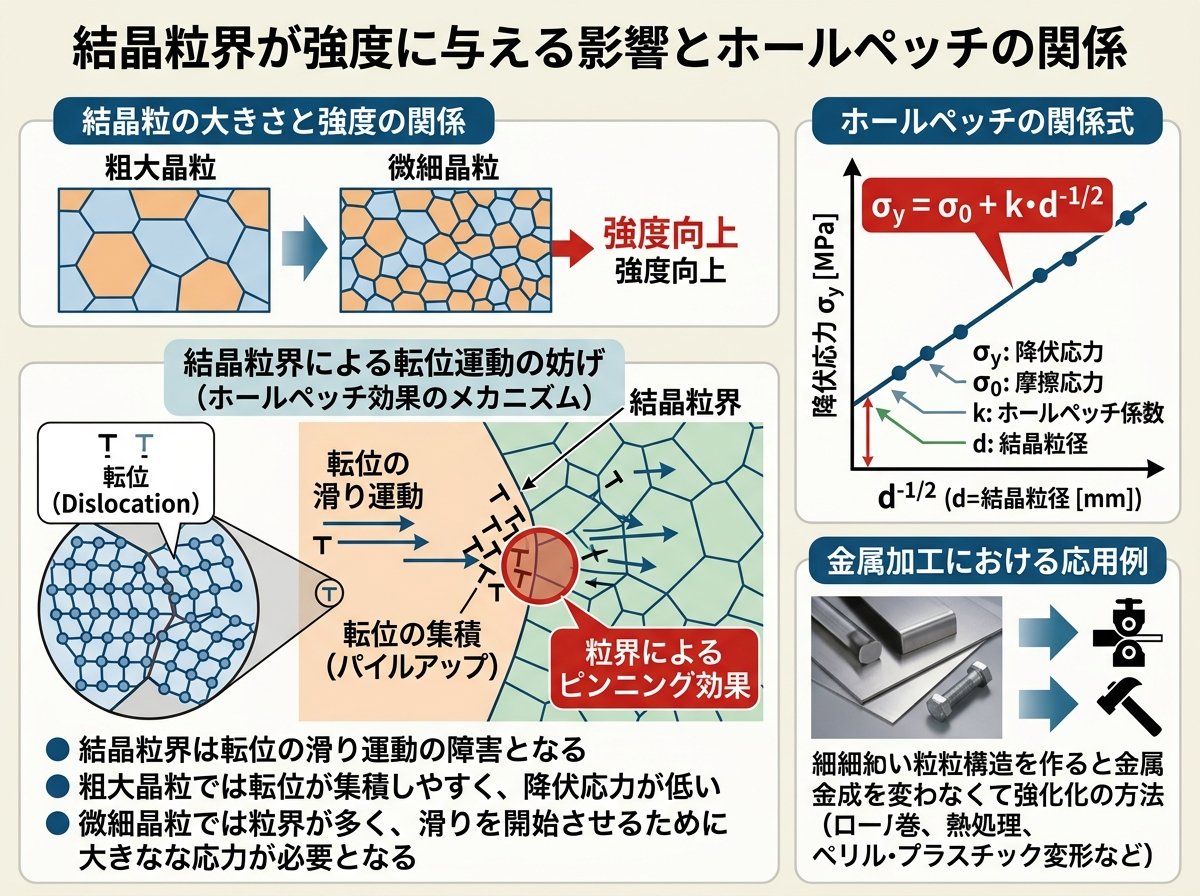

結晶粒界が強度に与える影響とホールペッチの関係



材料の強度と結晶粒径の間には密接な関係があります。一般に、結晶粒径が小さいほど材料の強度は高くなります。この関係は「ホールペッチの関係式」として知られており、次のように表されます。
σy = σ0 + k・d^(-1/2)
ここで、σyは降伏応力、σ0は摩擦応力（材料固有の抵抗力）、kは材料定数（ホールペッチ係数）、dは平均結晶粒径を表します。この式から、結晶粒径が小さくなるほど降伏応力が増大し、材料が強くなることがわかります。



ホールペッチの関係が成立する理由は、結晶粒界が転位の移動を妨げるバリアとして機能するためです。材料に外部から力が加わると、結晶内で転位が発生して移動します。転位は結晶粒内では比較的自由に動けますが、粒界に到達すると移動が妨げられます。結晶粒径が小さいということは、単位体積あたりの粒界の面積が大きいことを意味し、より多くの転位バリアが存在することになります。



この関係式は単相材料だけでなく、一定のひずみ時の変形応力にも適用できます。また、第二相が析出した二相合金においても比較的よく成り立ちます。さらに、固溶元素によってホールペッチ係数（k）が増大することも知られており、これは溶質元素の粒界偏析が転位運動の抵抗を増加させるためと考えられています。



興味深いことに、鋼の場合、フェライト組織の結晶粒の認識は容易ですが、マルテンサイト組織などでは、近い結晶方位を持つラスの集団であるブロックを粒径相当とする「有効結晶粒径」として扱うことがあります。これらの組織評価には、EBSD分析などの高度な観察技術が用いられます。



結晶粒界における転位の挙動と強度メカニズム



結晶粒界が材料強度に影響を与える核心的なメカニズムは、転位と粒界の相互作用にあります。材料が変形する際、転位が移動することで塑性変形が生じますが、結晶粒界はこの転位の移動を妨げる障壁として機能します。



最新の研究では、透過型電子顕微鏡（TEM）を用いたナノスケールでの応力印加その場観察により、転位と粒界の動的相互作用が直接観察されています。東京大学と京都大学の共同研究チームは、粒界が転位の運動を阻害するメカニズムを原子レベルで観察することに成功しました。



従来、転位の伝播阻害は単に粒界で結晶方位が変化することによると考えられていましたが、実際にはより複雑なメカニズムが働いています。観察結果によると、粒界はその特異な原子構造により転位を粒界面上で安定化させ「トラップ」する効果があることが明らかになりました。このトラッピング効果が転位の伝播を効果的に妨げることで、材料の強度向上に寄与しています。



興味深いことに、構造が異なる粒界では転位の伝播阻害の度合いも大きく異なります。例えば、方位差が1.2°程度の小傾角粒界では転位はほとんど阻害されずに伝播するため、強度向上への寄与は小さいです。一方、方位差が36.9°の大傾角粒界では、転位伝播は大きく阻害され、転位が粒界に堆積する様子が観察されています。この転位の堆積が材料強度の向上に大きく貢献しています。



また、粒界自体の強度も材料全体の特性に影響します。ナノインデンテーション法を用いた研究では、粒界近傍の硬さは粒内と比較して最大で約21％高いことが示されています。これは、粒界における原子配列の乱れが局所的な硬化をもたらすためと考えられています。



粒界の転位源としての機能も注目されています。ある条件下では、粒界自体が転位の発生源となって、隣接する結晶粒に新たな転位を供給することもあります。これは「粒界ポップイン」現象として知られ、材料の変形挙動に影響を与えます。



結晶粒界制御による材料強度の向上技術



材料の強度を向上させるために、結晶粒界を制御するさまざまな技術が開発されています。結晶粒微細化は最も基本的な強化法の一つですが、その効果を最大化するには適切なプロセス制御が不可欠です。



結晶粒を微細化する主な方法には以下のようなものがあります。

1. 強加工法：材料に大きな塑性変形を与えることで、内部に高密度の転位を導入し、再結晶過程で微細な結晶粒を得る方法です。具体的には圧延、鍛造、押出し、引抜きなどの加工があります。特に、等方向チャネル角押出し（ECAP）や高圧ねじり（HPT）などの強ひずみ加工法は、超微細粒組織の形成に効果的です。
2. 熱処理法：適切な熱処理によって結晶粒の成長を制御する方法です。例えば、再結晶や相変態を利用して微細な結晶粒を形成します。サイクリック熱処理や制御冷却なども効果的な手法です。
3. 合金設計：特定の元素を添加することで、粒界の移動を抑制し、結晶粒の成長を防ぐ方法です。例えば、チタンやニオブなどの元素はオーステナイト系ステンレス鋼の結晶粒成長を抑制します。
4. 表面処理技術：サーフェスメカニカルアトライティング（SMA）やショットピーニングなどの表面処理技術は、材料表面に微細な結晶粒層を形成し、疲労特性や耐摩耗性を向上させます。

興味深い研究例として、落錘加工でパーライト鋼に生成したナノ結晶領域の観察があります。この実験では、衝撃変形によって形成されたくぼみの下に幅10μm程度の剪断帯と思われる帯状組織が観察され、その部分の硬さは周囲のマトリックスの2倍以上になっていることが確認されました。TEM観察によると、この帯状部分には100nm以下のナノ結晶が生成していることが確認されています。



より高度な結晶粒界制御技術として、「粒界工学」（Grain Boundary Engineering）があります。これは、特定の特性を持つ粒界（例えば、対応粒界）の割合を増やすことで、材料の特性を向上させる技術です。熱間加工と熱処理を組み合わせたプロセスにより、対応粒界の割合を制御することができます。



結晶粒界と強度：産業応用と未来展望



結晶粒界制御は様々な産業分野で重要な役割を果たしています。特に、自動車や航空宇宙産業では、軽量化と強度向上の両立が求められており、結晶粒界の精密な制御が不可欠です。



材料強度に対する結晶粒界の役割は温度によっても変化します。低温では、結晶粒径が小さいほど結晶粒界の転位の運動が妨げられるために材料の強度は高くなります。一方、高温では結晶粒界での粘性的すべりや粒界拡散のため、結晶粒径が大きいほど材料の強度が高くなる傾向があります。このような温度依存性を理解し、用途に応じた適切な結晶粒径を選択することが重要です。



近年の研究では、結晶粒界そのものの強度を向上させる試みも進んでいます。例えば、九州大学の研究グループは、モリブデンの<110>対称傾角粒界に関する研究で、粒界の破壊強度が結晶の方位差に依存して著しく異なることを見出しました。特に、対応度の良い小傾角粒界や特定の対応粒界は、単結晶並の高い破壊強度を持つことが確認されています。



粒界偏析も結晶粒界の強度に大きな影響を与えます。例えば、炭素や酸素などの不純物元素がモリブデンの粒界に偏析すると、整合性が良い粒界の強度を弱くし、逆に整合性が悪い粒界の強度を強くする効果があることが分かっています。このような知見を活用し、意図的に特定の元素を粒界に偏析させることで、材料の特性を制御する「粒界偏析制御」も注目されています。



結晶粒界の研究は、材料科学の基礎研究としても重要です。分子動力学シミュレーションなどのコンピュータシミュレーション技術の発展により、原子レベルでの転位と粒界の相互作用、粒界近傍での塑性変形挙動、それらに及ぼす固溶原子の影響などが詳細に解析できるようになっています。



結晶粒界と強度の関係に関する理解が深まることで、将来的には材料の微細構造を精密に設計し、要求される特性に最適化された先進材料の開発が進むでしょう。特に、ナノ結晶材料や超微細粒材料は、従来の材料では実現できなかった特性バランスを持つ可能性があり、次世代の構造材料として期待されています。



また、結晶粒界制御技術は、省資源・省エネルギーの観点からも重要です。希少金属の使用量を減らしつつ同等以上の特性を持つ材料を開発することで、持続可能な材料開発に貢献することができます。例えば、鉄鋼材料において結晶粒微細化と粒界制御を組み合わせることで、高価な合金元素の添加量を減らしつつ高強度・高靭性を実現する研究が進んでいます。



今後の課題としては、結晶粒界の三次元構造の解析技術の向上や、実用条件下での粒界の動的挙動の理解、さらには計算科学と実験の融合による粒界設計手法の高度化などが挙げられます。これらの課題を克服することで、結晶粒界の制御技術はさらに発展し、新たな高性能材料の創出に貢献するでしょう。
