結晶粒微細化と金属加工における強度向上技術
金属材料の機械的強度を向上させる結晶粒微細化技術について詳しく解説します。結晶粒のサイズが金属の特性にどのような影響を与えるのか、最新の微細化技術とは何か、あなたの金属加工技術も進化させてみませんか？

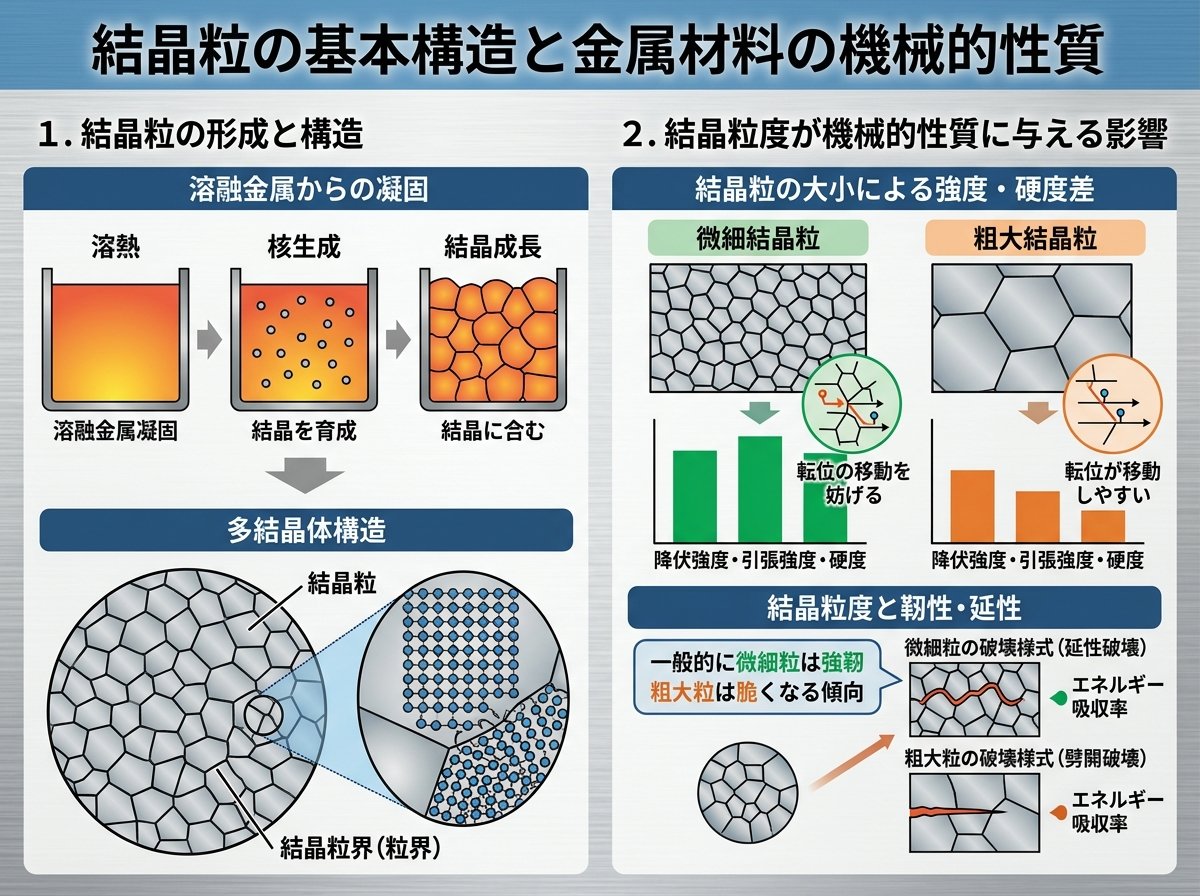

金属材料は原子が規則正しく配列した「結晶構造」で構成されています。この規則的に配列した領域の一まとまりが「結晶粒」です。多くの工業用金属材料は複数の結晶粒が集まった「多結晶体」であり、結晶粒と結晶粒の境界を「結晶粒界」と呼びます。
結晶粒界では結晶の向き（結晶方位）が変わるため、原子配列が乱れた状態になっています。この境界は金属の機械的性質に大きな影響を与える重要な要素です。特に注目すべきは、結晶粒の大きさ（結晶粒度）と金属の強度の関係です。
金属の機械的性質には以下のようなものがあります。
結晶粒が小さくなるほど、一般的には金属の強度と硬さが増加します。これは「ホール・ペッチの関係」として知られており、結晶粒径の平方根に反比例して降伏応力（材料が塑性変形を始める応力）が増加するというものです。
実際の金属製品では、用途に応じて適切な結晶粒サイズを選択することが重要です。例えば、高い強度が求められる構造部材では微細な結晶粒が好ましく、複雑な形状に加工する部品では比較的大きな結晶粒の方が加工性に優れていることもあります。

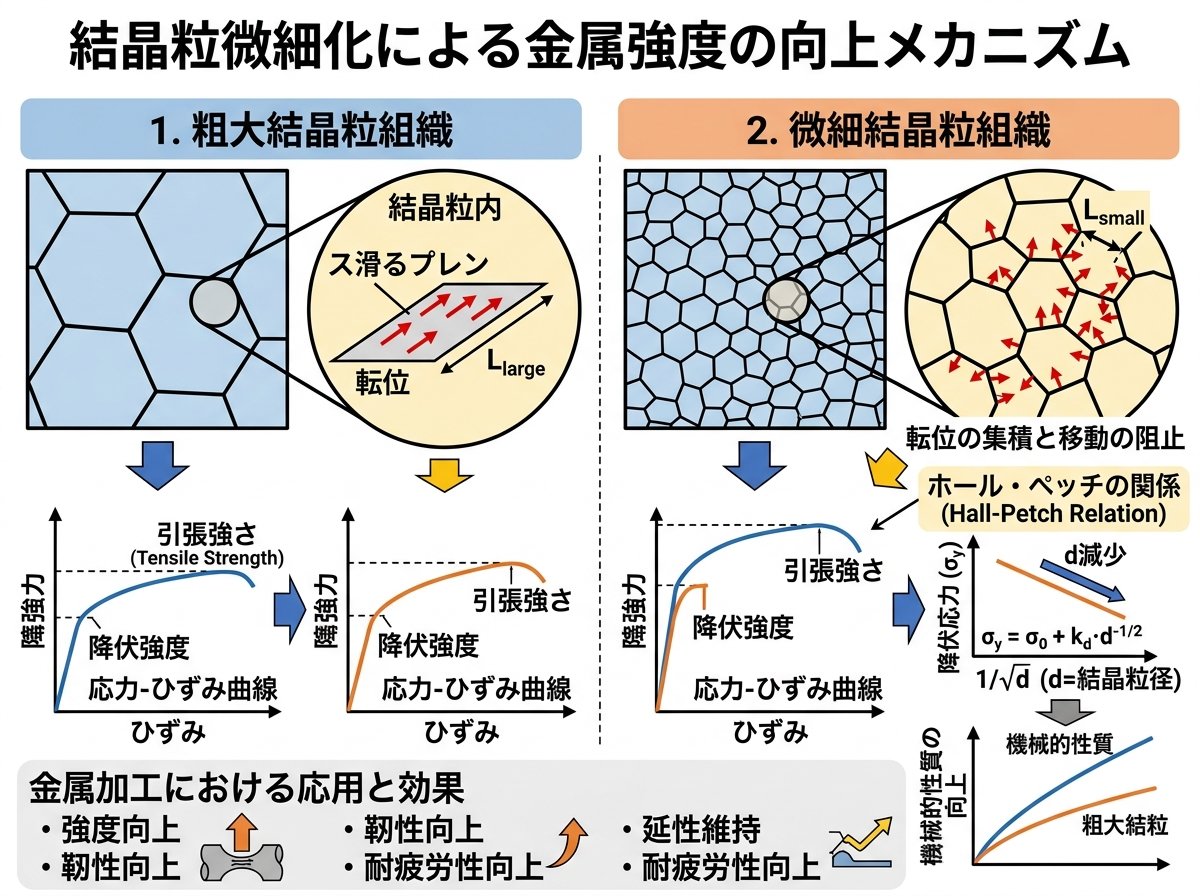

金属の強化機構にはいくつかの方法がありますが、結晶粒の微細化はその中でも特に重要な方法の一つです。なぜ結晶粒が小さくなると金属は強くなるのでしょうか？
金属中で塑性変形が起こる際、原子の並びがずれる「転位」という現象が発生します。この転位の動きが阻害されると、金属は変形しにくくなり、結果として強度が上がります。結晶粒界は転位の移動を阻害する「障壁」として機能するため、結晶粒が小さくなるほど単位体積あたりの粒界の総面積が増加し、転位の移動がより困難になります。
ホール・ペッチの関係式は以下のように表されます。
σy = σ0 + k・d^(-1/2)
ここで、σyは降伏応力、σ0は単結晶の降伏応力、kは材料定数、dは結晶粒径です。この式から、結晶粒径が小さいほど降伏応力が大きくなり、材料が強化されることがわかります。
実際の製造現場では、この原理を応用して金属の強度を調整しています。例えば、自動車の安全部品や航空機部品など、高い強度と信頼性が求められる部品では、結晶粒の微細化が積極的に行われています。
興味深いことに、MITの研究によれば、超高速加工を用いて結晶粒をナノスケールまで微細化することで、従来の金属よりも10倍も高い強度を持つ材料を開発できる可能性があることが報告されています。

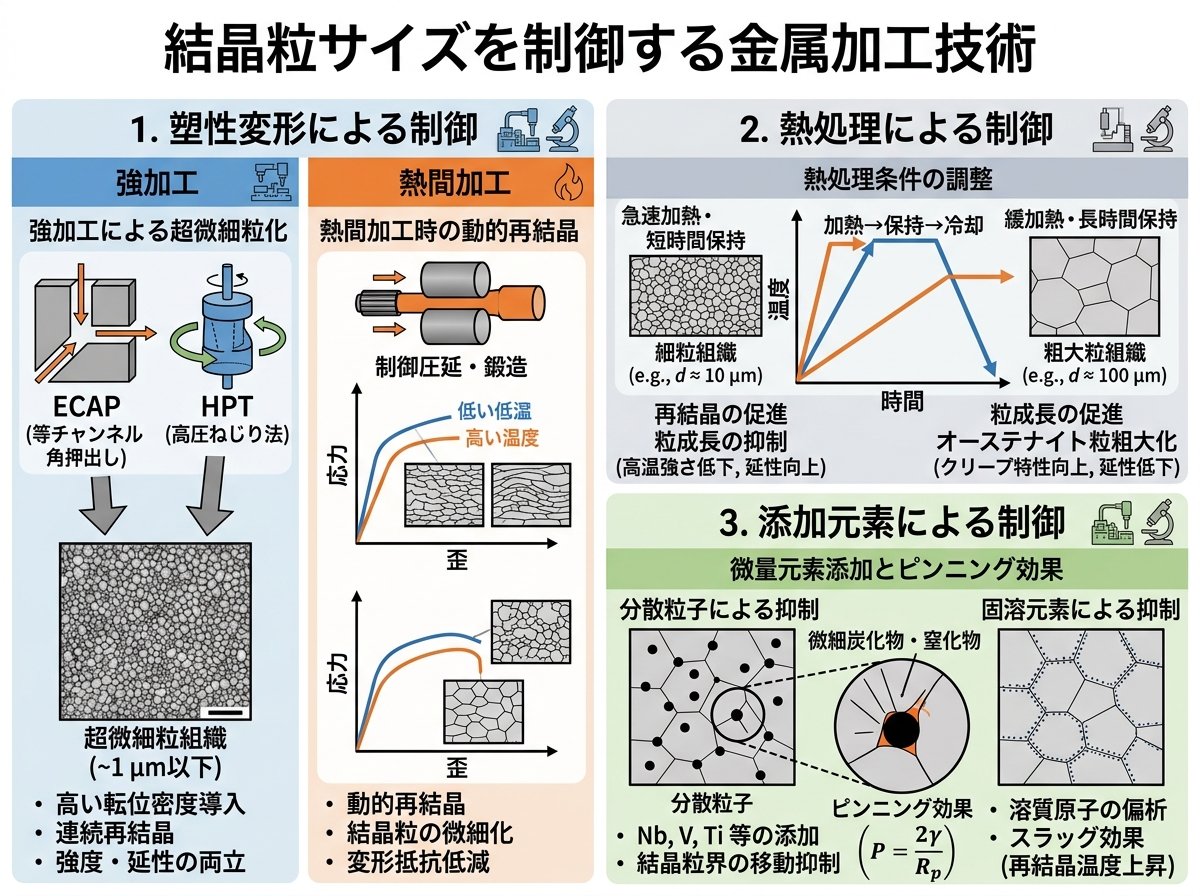

金属の結晶粒サイズを制御するには様々な加工技術が用いられます。これらの技術は大きく分けて、熱処理を主体とするものと、加工変形を主体とするものに分類できます。
熱処理は金属の結晶粒構造を変化させる最も一般的な方法です。主な熱処理方法には以下のようなものがあります。
物理的な変形を加えることで結晶粒を制御する方法には以下のようなものがあります。
これらの技術を組み合わせることで、目的に応じた結晶粒構造を持つ金属材料を製造することが可能です。例えば、自動車のエンジン部品では、表面は硬く摩耗に強い微細結晶粒構造、内部は靭性に富んだ比較的大きな結晶粒構造という「傾斜構造」が望ましい場合があります。
日本塑性加工学会の資料：金属加工技術と結晶粒制御についての詳細情報
近年の材料科学の発展に伴い、ナノメートルスケールの超微細結晶粒を持つ金属材料の開発が進んでいます。これらの最先端技術は、従来の金属材料よりも優れた特性を持つ材料の創出を可能にしています。
MITの研究チームが開発したこの技術では、レーザーを用いて微小な金属粒子を超音速で基板に衝突させます。この衝突により、銅などの金属に双晶と呼ばれる格子欠陥が生じ、それを核としてナノスケールの結晶粒が形成されます。この方法により、従来の金属よりも10倍高い強度を持つ材料の製造が可能であることが示されています。
金属粉末を硬質のボールと共に容器に入れ、高速で振動させることで、粉末粒子に繰り返し衝撃を与える方法です。この過程で金属粒子内に大きな塑性変形が生じ、ナノ結晶構造が形成されます。この技術は特に複合材料や合金の開発に有効です。
ECAP（Equal Channel Angular Pressing）やHPT（High Pressure Torsion）などのSPD（Severe Plastic Deformation）法と呼ばれる技術群は、金属に非常に大きなせん断歪みを与えることで、バルク材料全体にわたって微細な結晶粒を形成します。これらの方法は、大量生産にも適応可能な技術として注目されています。
日本で開発された技術の発展形として、被処理材を加熱した状態で微粒子投射を行う方法があります。これにより、表面層だけでなく内部にまで微細結晶粒構造を形成することができ、疲労特性や耐摩耗性の向上に効果があることが報告されています。
これらの超微細結晶粒技術の応用分野は多岐にわたります。
興味深いことに、これらの超微細結晶粒材料は、同じ組成の従来材料とは全く異なる特性を示すことがあります。例えば、通常は延性に乏しい高強度材料でも、結晶粒が数十ナノメートル以下になると、特定の条件下で「超塑性」と呼ばれる非常に大きな変形能力を発揮することが知られています。
金属材料の品質管理において、結晶粒の大きさや分布を正確に評価することは極めて重要です。ここでは、結晶粒解析の主な方法と、品質管理への活用について説明します。
結晶粒度の測定には、JIS G 0551「鋼-結晶粒度の顕微鏡試験方法」やASTM D112-13「平均結晶粒度決定のための標準試験方法」などの規格が用いられます。これらの方法では、主に以下の手法が採用されています。
従来の目視による比較では、検査者による主観や経験に依存するため、結果にばらつきが生じやすいという問題がありました。近年では、デジタルマイクロスコープと画像処理ソフトウェアを組み合わせた解析システムが普及しています。
これらのシステムでは、金属組織の画像をデジタル処理し、自動的に結晶粒界を検出して粒度を算出します。例えばキーエンスのVHXシリーズなどのデジタルマイクロスコープでは、「結晶粒度測定機能」を使って、検査者によるばらつきなく安定した結果を得ることができます。
結晶粒解析は、金属製品の様々な製造段階で品質管理に活用されています。
例えば自動車部品製造では、エンジン部品の疲労強度を確保するためには、結晶粒サイズが指定範囲内に収まっていることを確認する必要があります。また航空機部品では、安全性の観点から結晶粒解析がより厳格に行われ、結果の文書化が要求されます。
現在の結晶粒解析技術はさらに進化を続けており、以下のような新しいアプローチが注目されています。
特に注目すべきは、近年開発されたEBSD（電子線後方散乱回折法）を用いた解析技術です。この技術では、結晶粒の大きさだけでなく、結晶方位や格子欠陥の分布まで詳細に分析できるため、材料特性とミクロ組織の関係をより深く理解することが可能になっています。
金属材料の機械的性質を見極める、金属組織の粒度解析についての詳細情報
結晶粒解析の精度向上と自動化は、今後の金属加工産業における品質と生産性の両面で大きな意味を持っています。特に高付加価値製品や安全性が重視される分野では、より高精度な結晶粒制御と評価がますます重要になるでしょう。
