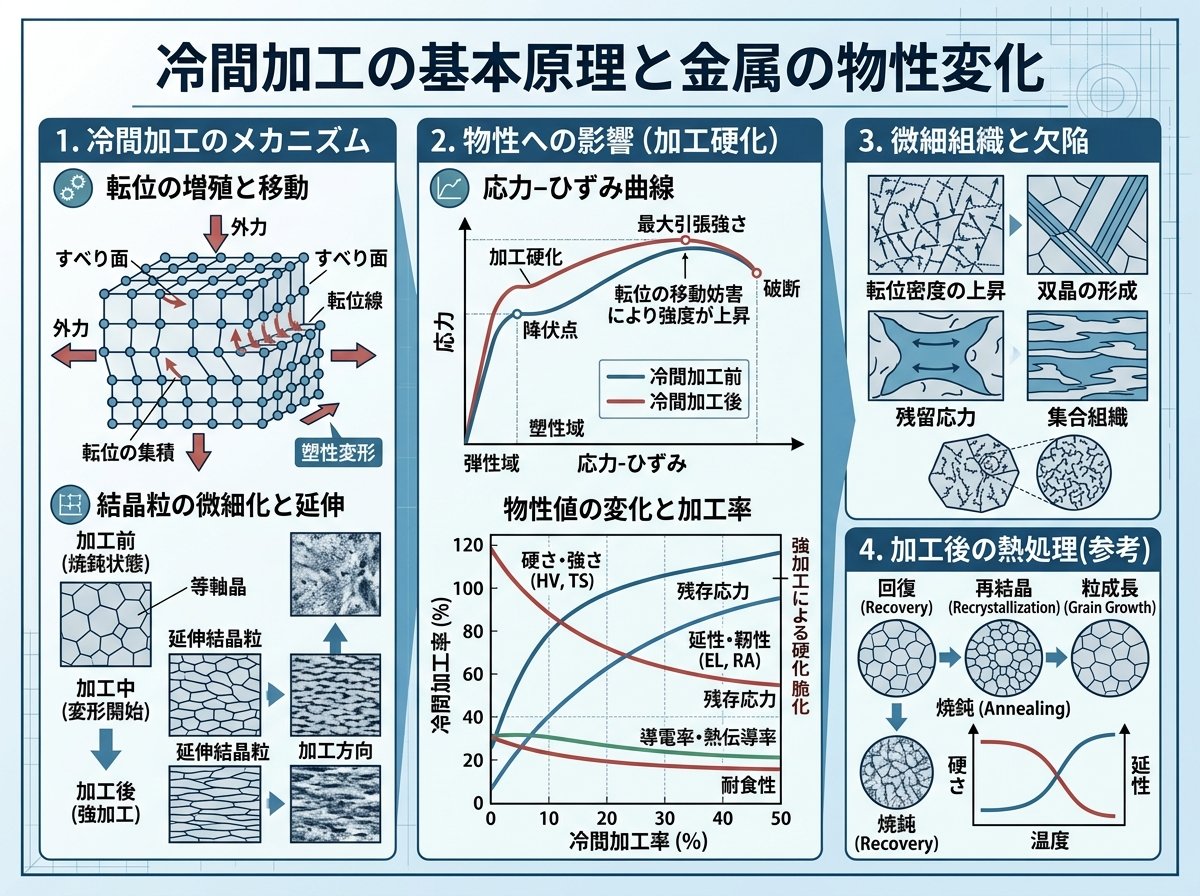

冷間加工の基本原理と金属の物性変化



冷間加工とは、金属材料を再結晶温度以下（通常は室温付近）で加工する方法です。この加工法では金属に熱を加えることなく塑性変形させるため、金属内部の組織や特性に独特の変化をもたらします。



冷間加工の最も基本的な特徴は、加工硬化（ワークハードニング）と呼ばれる現象です。これは金属が塑性変形を受けることで内部の結晶格子に転位（変位）が生じ、それによって金属の硬さと強度が増加する現象です。例えば、アルミニウム合金の場合、冷間加工の程度によってH11（1/8硬質）からH19（特硬質）まで硬度を調整することが可能です。



冷間加工プロセスにおいて、金属は次のような物性変化を示します。

• 強度と硬度の向上：塑性変形により金属の引張強度と硬度が増加します
• 延性の減少：加工硬化に伴い、金属の粘り強さ（延性）は徐々に低下します
• 残留応力の蓄積：加工するほど内部に歪みが生じ、残留応力が金属内部に残ります
• 寸法精度の向上：熱による膨張・収縮がないため、精密な加工が可能になります
• 表面品質の改善：適切な冷間加工により表面平滑度が向上します

冷間加工の代表的な手法には、冷間圧延（Cold Rolling）、冷間鍛造（Cold Forging）、冷間引抜き（Cold Drawing）、冷間押出し（Cold Extrusion）などがあります。これらはいずれも金属に室温で力を加えて形状を変える方法ですが、適用する力の方向や目的とする製品形状によって使い分けられます。



特に冷間圧延は、熱間圧延された金属板をさらに薄く、均一にする目的で広く利用されています。この工程を経ることで、金属板の平坦度や寸法精度が大幅に向上し、自動車のボディパネルや精密機器の筐体など、高い品質が要求される部品の製造に欠かせない技術となっています。

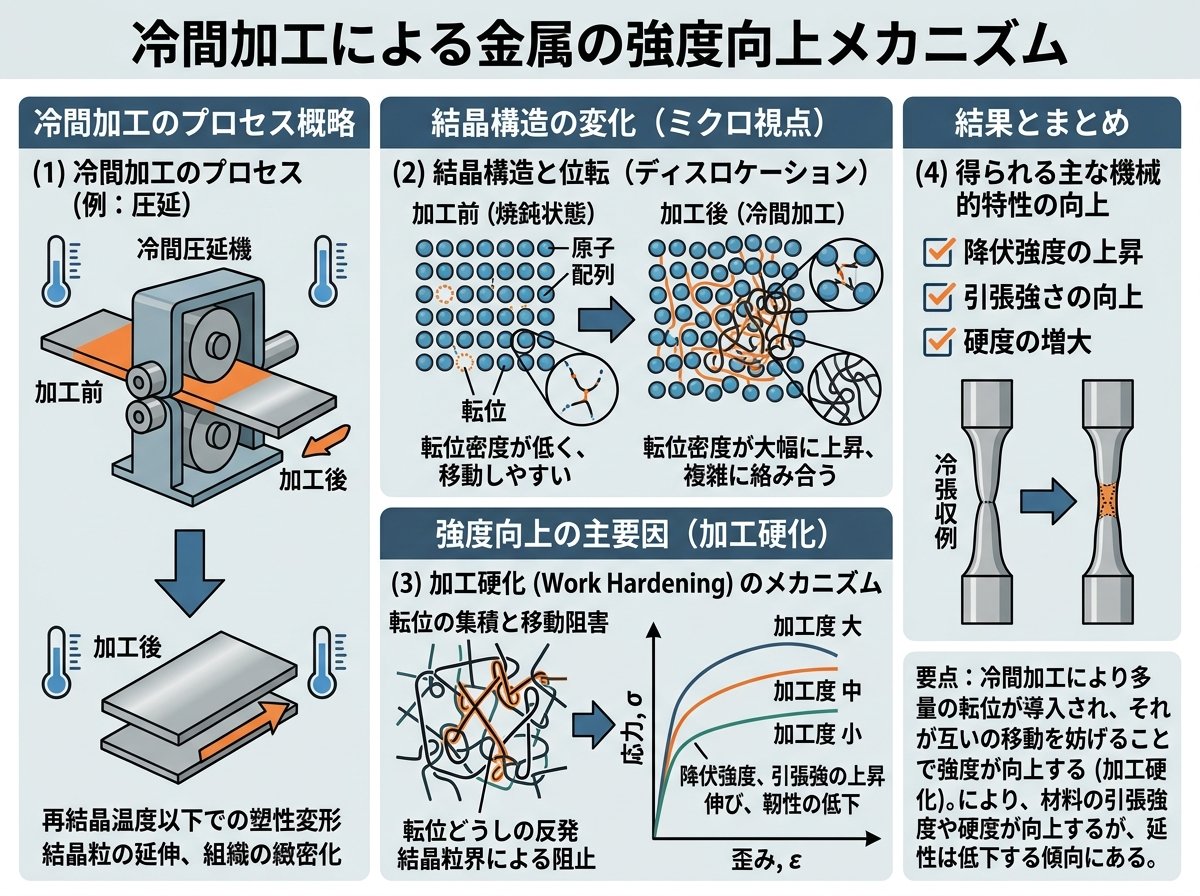

冷間加工による金属の強度向上メカニズム



冷間加工によって金属の強度が向上するメカニズムは、金属学的に非常に興味深い現象です。この強度向上の主要因は「加工硬化」という現象にあります。



加工硬化のプロセスを微視的に見ると、冷間加工中に金属結晶内の転位（結晶格子の欠陥）の密度が増加します。転位は金属が塑性変形する際に移動しますが、冷間加工では多数の転位が生成され、これらが互いに絡み合い、移動を妨げ合うようになります。その結果、さらなる変形に対する抵抗力が増加し、金属はより硬く、強くなるのです。



冷間加工による強度向上の具体的な効果には以下のようなものがあります。

• 降伏強度の上昇：金属が塑性変形を始める応力が高くなります
• 引張強度の増加：金属が破断するまでに耐えられる最大応力が増加します
• 硬度の向上：金属表面の押し込み抵抗が増加します
• 疲労強度の改善：繰り返し応力に対する耐性が向上します

アルミニウム合金を例に取ると、その加工硬化度は「H」で表される状態記号とそれに続く数字で表されます。例えば。

状態記号	意味	硬度レベル
H11	1/8硬質	軽度の加工硬化
H14	1/2硬質	中程度の加工硬化
H18	硬質	高度の加工硬化
H19	特硬質	最大の加工硬化

一方で、加工硬化には限界があります。金属を過度に冷間加工すると、材料が脆くなりすぎて亀裂や破断が生じる危険性が高まります。このため、目的に応じた適切な加工度の選定が重要です。



また、加工硬化の程度は金属の種類によって大きく異なります。例えば、オーステナイト系ステンレス鋼は加工硬化しやすい材料として知られており、わずかな加工でも顕著な強度増加を示します。一方、純アルミニウムは加工硬化の効果が比較的小さい傾向があります。



興味深いことに、冷間加工による加工硬化状態は、その後の熱処理（焼なまし）によって解消することができます。これにより、金属の強度は低下しますが、延性や展性は回復します。この性質を利用して、複雑な形状の部品を段階的に加工する場合、途中で焼なましを行うことで、さらなる加工を可能にする手法も実用化されています。



冷間加工と加工精度の関係性と表面仕上げ



冷間加工の最も重要な特徴の一つが、高い加工精度と優れた表面仕上げを実現できる点です。これは熱間加工や他の金属加工方法と比較したときの冷間加工の大きな優位性となります。



冷間加工と加工精度の間には密接な関係があります。冷間加工では、金属材料を室温付近で処理するため、熱による膨張や収縮がほとんど発生しません。そのため、熱間加工では避けられない熱膨張・収縮に起因する寸法変化の問題が発生せず、より正確な寸法精度を達成できます。



冷間加工による加工精度の向上ポイント。

• 寸法安定性：熱の影響を受けないため、複雑な形状でも寸法精度が維持されます
• 均一性：材料全体に均一な力が加わるため、均一な特性を持つ製品が得られます
• 再現性：プロセスの安定性が高く、同じ条件下で繰り返し生産した場合の製品間のばらつきが少ないです
• 微細加工：細部の加工が容易で、微細な形状や薄い断面の製品製造に適しています

表面仕上げについても、冷間加工は優れた結果をもたらします。冷間圧延を例にとると、この工程では金属表面が平滑になり、光沢が生まれます。これは金属結晶の再配列と表面の均一な変形によるものです。



冷間加工による表面品質の特徴。

• 表面粗さの減少：加工により表面の微細な凹凸が平滑化されます
• 光沢の向上：特に冷間圧延では、金属表面に美しい光沢が生まれます
• 酸化被膜の抑制：加熱を伴わないため、熱間加工で生じる酸化スケールの問題がありません
• 表面欠陥の減少：適切な冷間加工条件下では、表面割れや気泡などの欠陥が少なくなります

実際の製造現場では、例えば自動車のボディパネルは、最初に熱間圧延で大まかな厚みに加工された後、冷間圧延工程に移ります。冷間圧延によって、パネルの厚みを均一にし、表面を滑らかに仕上げることで、塗装後の美しい外観を実現しています。



また、精密機器の部品製造においても冷間加工の高精度性が重要です。特に厚さのばらつきが許されない電子機器のシャーシや筐体部品は、冷間圧延された材料を用いることで、組立時の不具合を防ぎ、製品の信頼性向上に貢献しています。



冷間加工と熱間加工の比較と適した用途



金属加工の世界では、冷間加工と熱間加工はそれぞれ異なる特性を持ち、適した用途が異なります。ここでは両者を比較し、それぞれの加工方法に適した用途について解説します。



冷間加工と熱間加工の主な違いは、加工温度にあります。冷間加工は金属の再結晶温度以下（通常は室温）で行われるのに対し、熱間加工は再結晶温度以上（多くの鋼材では900℃以上）で行われます。この温度差が両者の特性に大きな違いをもたらします。



比較項目	冷間加工	熱間加工
加工温度	室温（再結晶温度以下）	高温（再結晶温度以上、鋼材では900℃以上）
必要な加工力	大きい	小さい
寸法精度	非常に高い	比較的低い（熱収縮の影響あり）
表面品質	優れている	酸化被膜や脱炭の影響あり
加工硬化	発生する	ほとんど発生しない
複雑形状の加工	制限がある	比較的容易
エネルギー消費	比較的少ない	多い（加熱工程のため）

冷間加工に適した用途。

• 高い寸法精度が要求される部品（精密機器の部品、時計部品など）
• 表面品質が重視される製品（家電製品の外装パネル、自動車ボディなど）
• 加工硬化による強度向上が望ましい部品（ばね、ファスナー類など）
• 小～中型の部品（大型製品では加工力が大きくなりすぎる）
• 大量生産される標準的な部品（安定した品質の製品を高速で生産可能）

熱間加工に適した用途。

• 大型の部品（建設機械部品、大型構造物など）
• 複雑な形状の部品（エンジンブロック、複雑な断面形状を持つ製品など）
• 大きな変形が必要な加工（鍛造品、深絞り製品など）
• 金属の流動性が重要な部品（鋳造品と同様の複雑形状）
• 加工硬化を避けたい部品（後工程での加工性を維持したい場合）

また、冷間加工と熱間加工の中間的な特性を持つ「温間加工」も存在します。温間加工は300℃～850℃程度の温度範囲で行われ、冷間加工の精度と熱間加工の加工性を両立させる目的で使用されます。



例えば自動車部品製造では、エンジン周りの複雑な形状の部品は熱間鍛造で、締結部品（ボルト、ナットなど）は冷間鍛造で、そして車体構造部品の一部は温間成形で作られるなど、要求特性に応じて最適な加工方法が選択されています。



冷間加工と熱間加工は対立する概念ではなく、むしろ相補的な技術として、多くの製造プロセスで併用されています。例えば、最初に熱間加工で大まかな形状を作り、その後冷間加工で精度と表面品質を向上させるといった組み合わせが一般的です。



冷間加工の最新技術と今後の展望



冷間加工技術は長い歴史を持ちながらも、現在も進化を続けています。特に近年のデジタル技術の発展や材料科学の進歩と融合することで、従来の限界を超える新しい可能性が広がっています。



冷間加工の最新技術トレンドとしては、以下のような展開が注目されています。

• 超微細結晶組織制御：従来の冷間加工に特殊な変形プロセスを組み合わせることで、ナノレベルの結晶粒を持つ超高強度材料の開発が進んでいます。ECAP（Equal Channel Angular Pressing）や高圧ねじり加工（High Pressure Torsion）などの技術を用いることで、一般的な金属の数倍の強度を持つ材料が実現しています。
• シミュレーション技術の高度化：コンピュータシミュレーションの発展により、複雑な冷間加工プロセスを事前に予測できるようになっています。特に有限要素法（FEM）を用いた変形挙動の解析は、金型設計や加工条件の最適化に大きく貢献しています。
• センシング・AI技術の統合：加工中の材料状態をリアルタイムでモニタリングし、AIがデータを分析して最適な加工条件を自動調整するスマート冷間加工システムの開発が進んでいます。これにより、従来は熟練工の経験に依存していた微妙な調整が自動化され、安定した品質の実現につながっています。
• ハイブリッド加工技術：冷間加工と他の加工方法（例：レーザー加熱と組み合わせた部分的温間加工など）を組み合わせることで、従来は困難だった複雑形状の精密加工が可能になっています。特に自動車軽量化のための高強度鋼板の成形には、このようなハイブリッド技術が活用されています。

冷間加工の分野では、これまで以上に環境配慮型の技術開発も進んでいます。従来の熱間加工と比較して省エネルギーという特性を持つ冷間加工ですが、さらに潤滑剤の削減や廃棄物の最小化、電力使用の効率化などを通じて、カーボンフットプリントの削減に貢献しています。



例えば、従来は化学物質を多く含む潤滑剤が使用されていましたが、最新の環境対応型潤滑技術では生分解性の高い材料が採用され、作業環境の改善と環境負荷の低減が同時に実現されています。
