有限要素法と有限体積法の違いと数値解析手法の選択

有限要素法と有限体積法の違い

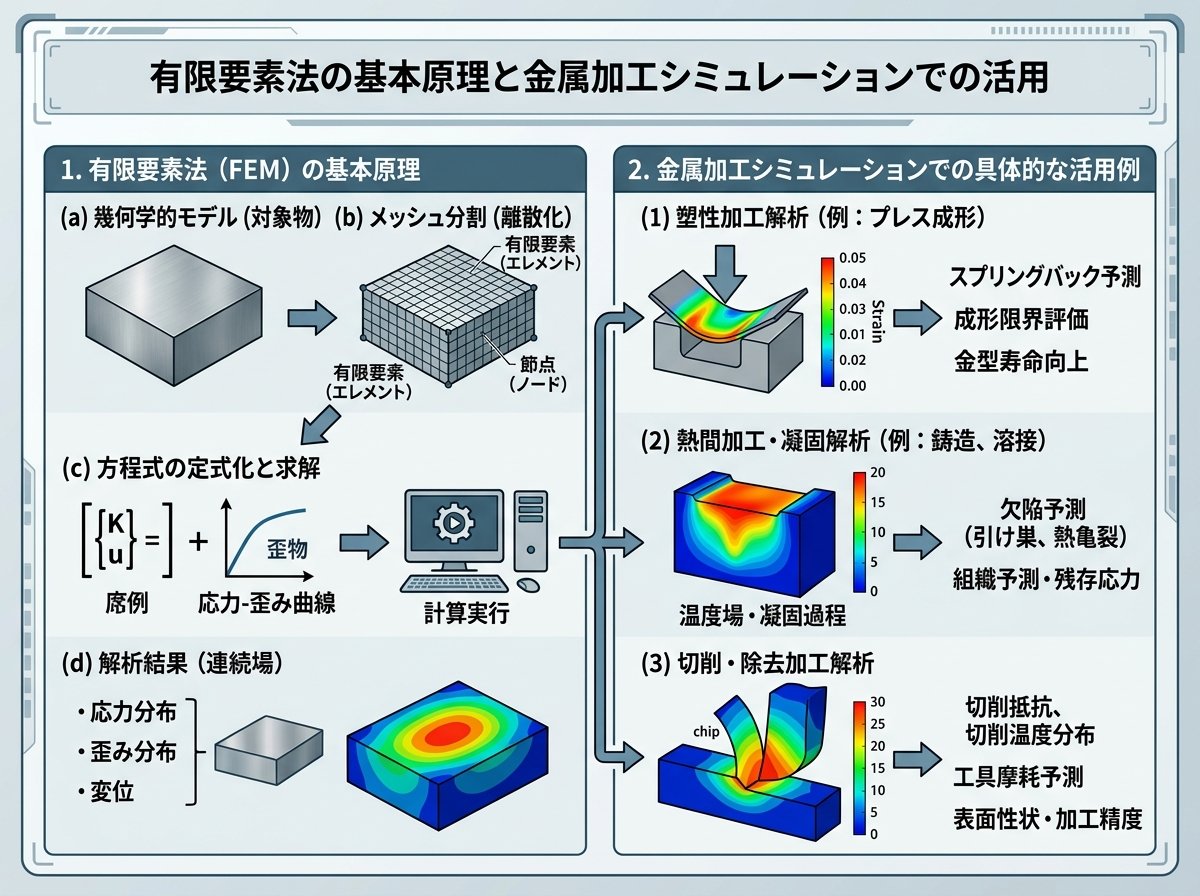

有限要素法の基本原理と金属加工シミュレーションでの活用



有限要素法（Finite Element Method: FEM）は、複雑な形状や材料特性を持つ構造物の解析に優れた数値計算手法です。この手法の基本原理は、解析領域を有限個の要素（メッシュ）に分割し、各要素内で近似解を求める点にあります。



有限要素法の特徴として以下が挙げられます。

• 重み付き残差法のガラーキン法を用いることが一般的
• 支配偏微分方程式を重み関数で乗じて要素ごとに積分
• 従属変数を形状関数によって表現
• 通常2次から3次の精度を持つ

金属加工シミュレーションにおいて、有限要素法は特に塑性変形や熱伝導の解析に威力を発揮します。例えば、プレス加工や鍛造のシミュレーションでは、金属の複雑な変形挙動を高精度に予測することが可能です。



金属加工への応用例。

1. 板金成形時の変形・スプリングバック予測
2. 鍛造工程における金型応力解析
3. 溶接時の熱変形・残留応力評価
4. 切削加工における工具寿命予測

有限要素法の利点は、複雑な境界条件や不均一な材料特性を容易に取り扱える点です。また、基底関数の次数を増やすことで、理論的にはどのような次数の精度でも実現できる柔軟性を持っています。

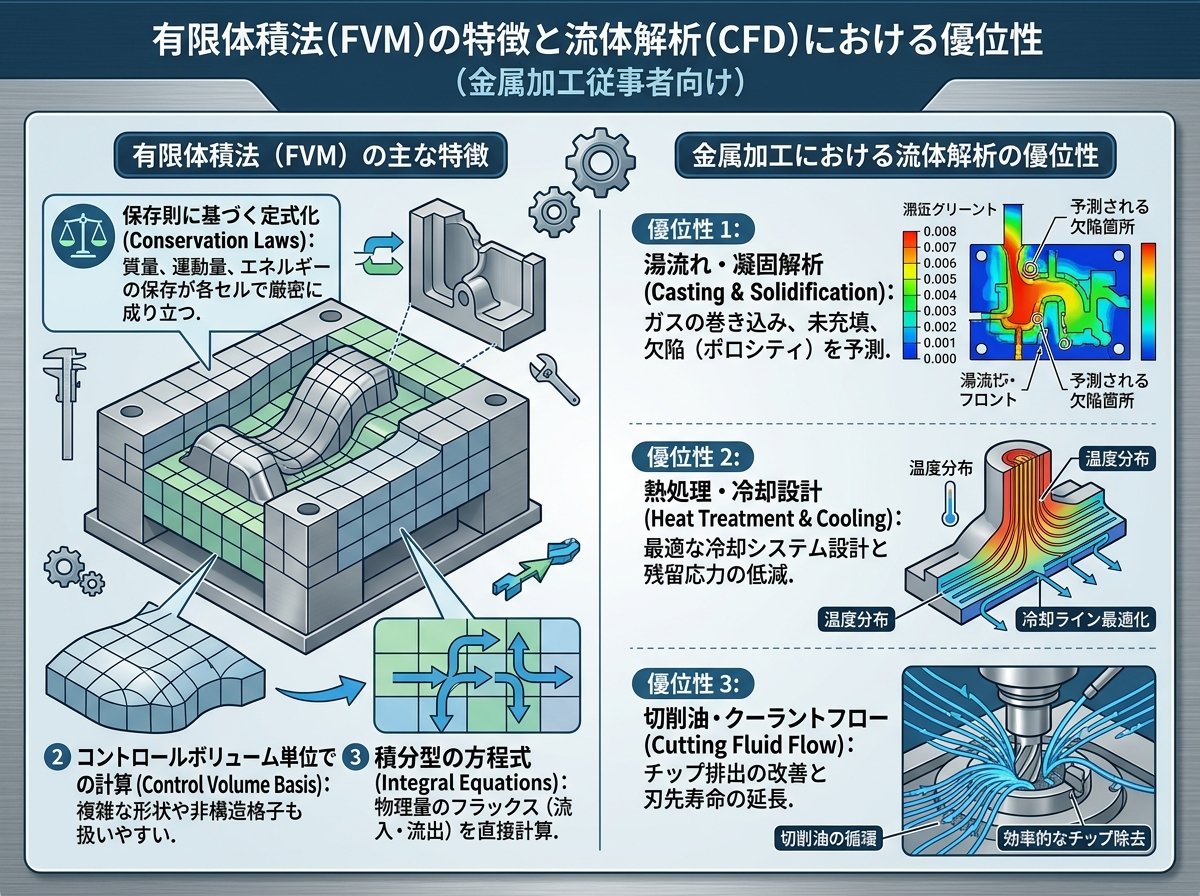

有限体積法の特徴と流体解析における優位性



有限体積法（Finite Volume Method: FVM）は、流体や熱の流れなど保存則が重要な問題に適した数値解析手法です。この方法の最大の特徴は、解析領域を有限個のコントロールボリューム（セル）に分割し、各ボリュームにおいて保存方程式を直接適用する点にあります。



有限体積法の主な特徴は。

• 各セル界面における流束（数値流束）を陽的に計算
• 質量、運動量、熱量などの物理量が数学的に厳密に保存される
• セルセンターベースとノードベースの2種類の手法がある
• 通常1次から2次の精度を持つ

金属加工プロセスにおいて、有限体積法は特に以下のような流体関連の現象を解析する際に優位性を示します。

• 鋳造における溶湯の流れと凝固現象
• 熱処理時の冷却媒体の流れと熱伝達
• 溶接時のシールドガスの流れと保護効果
• 切削における切削油の流れと冷却効果

有限体積法の大きな利点は、質量・運動量・エネルギーといった物理量が局所的に保存されることです。これにより、流体の流れや熱の移動などの保存則が重要な現象を物理的に忠実に表現できます。



有限体積法の基本原理と応用例についての詳細な解説

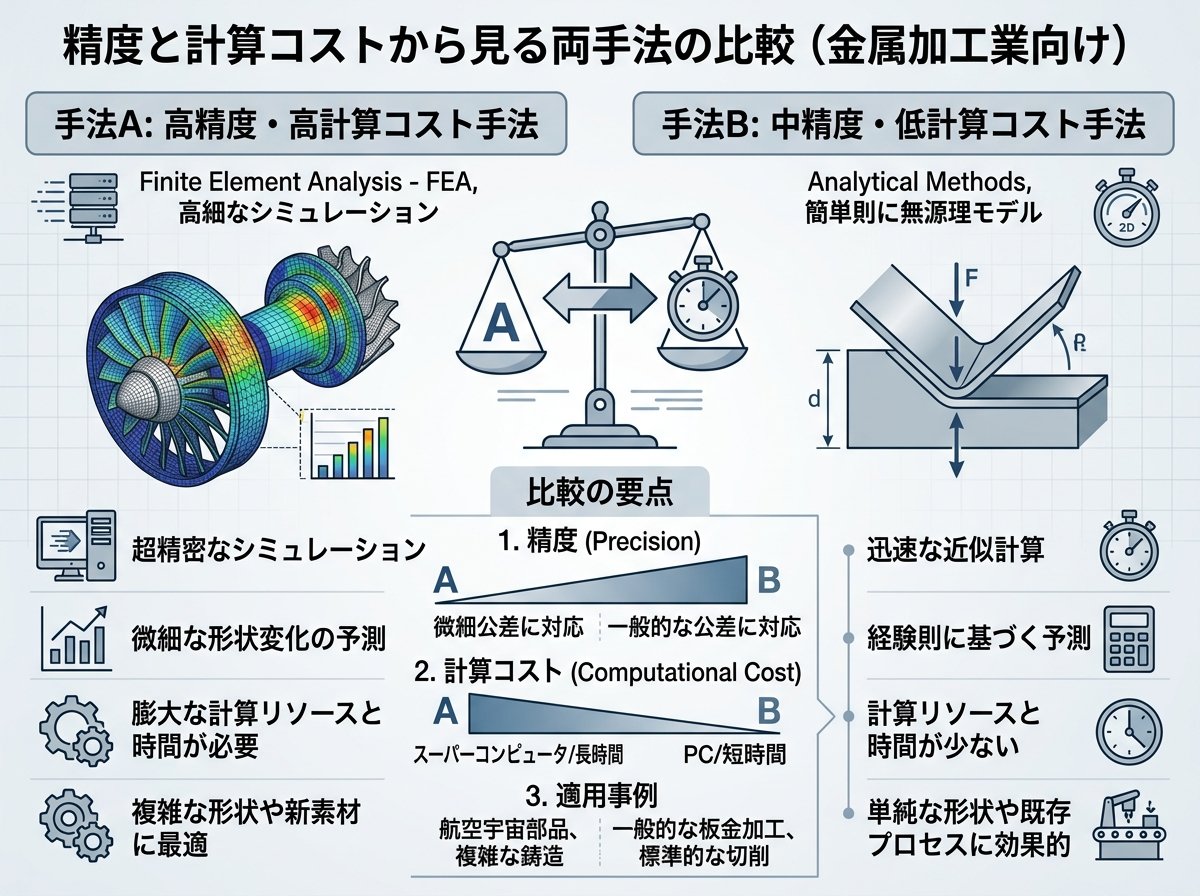

精度と計算コストから見る両手法の比較



有限要素法と有限体積法の選択において、精度と計算コストのバランスは重要な考慮点です。両手法の特性を比較することで、適切な解析手法を選定する指針が得られます。



【精度の比較】

解析手法	典型的な精度	精度向上の方法	特徴
有限要素法	2次〜3次	基底関数の次数を上げる	複雑な形状に対して高精度
有限体積法	1次〜2次	流束の高次補間スキームを使用	保存則を満たす解が得られる

検証によれば、粗いメッシュで2次精度の手法を用いた方が、細かいメッシュで1次精度の手法を用いた場合よりも精度の高い解を得られることが多いです。つまり、単純にメッシュを細かくするよりも、解析手法の精度を上げる方が効率的な場合があります。



【計算コストの観点】
有限要素法。

• 高次の基底関数を用いることで精度が向上するが、計算量も増加
• 複雑な形状に対する適応性が高いがメッシュ生成にコストがかかる
• 行列演算が多く、高精度化に伴いシステムサイズが大きくなる

有限体積法。

• 保存則の表現が直接的で計算が比較的単純
• 規則的なメッシュでは効率的だが、不規則なメッシュでは流束計算が煩雑に
• 対流が支配的な問題に対して安定性が高い

実務では、同じ解析精度を達成するために必要な計算リソースという観点で比較することが重要です。有限要素法は形状適応性に優れる反面、有限体積法は流体力学的な問題で物理現象をより直接的に表現できるという利点があります。



FEMとFVMの精度と計算コストに関する詳細比較

金属加工業界での実践的な手法選択のポイント



金属加工においては、解析対象となる現象の物理的性質に応じて、有限要素法と有限体積法を使い分けることが重要です。以下に、実務での選択指針を示します。



✅ 有限要素法が適している金属加工プロセス:

• 構造的変形が主要な関心事である場合（プレス加工、曲げ加工など）
• 応力分布や変位が重要な場合（疲労解析、座屈解析）
• 複雑な境界条件や接触条件を扱う必要がある場合
• 材料の非線形性（塑性、クリープなど）が重要な場合

✅ 有限体積法が適している金属加工プロセス:

• 流体の流れが重要な役割を果たす場合（鋳造、冷却プロセス）
• 熱流体連成問題（熱処理、冷却）
• 保存則の厳密な満足が重要な場合
• 界面現象や相変化を伴う場合（溶接、レーザー加工）

実践的なアプローチとして、多くの商用ソフトウェアは解析の種類によって自動的に適切な手法を選択する機能を備えています。例えば、Autodesk CFDのような解析ソフトウェアでは、流体解析に対しては有限体積法を、構造解析に対しては有限要素法を使用するハイブリッドアプローチを採用しています。



金属加工業界の実務者にとって重要なのは、解析手法の数学的詳細よりも、それぞれの手法がどのような物理現象を正確に捉えられるかを理解することです。また、計算速度と精度のバランスを考慮した上で、生産現場での意思決定に役立つ解析結果を得ることが最終目標となります。



有限要素法と有限体積法の統合アプローチと新たな展開



近年の数値シミュレーション技術の発展により、有限要素法と有限体積法の利点を組み合わせた統合アプローチが注目されています。これらのハイブリッド手法は、金属加工のような複雑な物理現象を扱う上で重要な役割を果たしています。



統合アプローチの発展:
有限要素法の概念を有限体積法の定式化に導入する試みが進んでいます。これにより、有限体積法を特殊な有限要素法として解釈することも可能になり、両者の理論的な橋渡しがなされています。



例えば、熱流体構造連成解析では、流体部分には有限体積法を、構造部分には有限要素法を適用し、界面で情報を交換するマルチフィジックス解析が実用化されています。これにより、溶接や熱処理といった複合的な金属加工プロセスの全体シミュレーションが可能になっています。



新たな離散化手法の登場:
従来の有限要素法と有限体積法の枠を超えた新しい離散化手法も開発されています。

• 不連続ガレルキン法（Discontinuous Galerkin Method）
• 仮想要素法（Virtual Element Method）
• アイソジオメトリック解析（Isogeometric Analysis）

これらの先進的手法は、従来の有限要素法と有限体積法の欠点を克服しつつ、それぞれの利点を取り入れた方法として注目されています。



金属加工シミュレーションへの応用展望:
金属加工の現場では、以下のような複合的なプロセスの統合シミュレーションが重要になっています。

1. 鋳造後の熱処理と機械加工の一貫シミュレーション
2. 積層造形における溶融・凝固と残留応力の連成解析
3. 熱間鍛造における材料流動と金型変形の相互作用解析
4. レーザー加工における熱伝導、相変態、応力発生の総合解析

これらの複雑な現象を精度よく解析するためには、単一の手法に固執するのではなく、現象に応じて最適な手法を選択または組み合わせることが重要です。また、計算機性能の向上により、かつては計算コストの面で現実的でなかった高精度なハイブリッド解析が実用化されつつあります。



有限体積法とFEM/RBSMの関係に関する研究論文
金属加工技術の高度化に伴い、シミュレーション技術も進化を続けています。有限要素法と有限体積法の適切な理解と活用は、製品開発期間の短縮、コスト削減、品質向上に直結する重要な技術となっています。両手法の特性を理解し、適材適所で活用することで、金属加工の技術革新をさらに加速させることができるでしょう。
