有限体積法で金属加工シミュレーションの精度向上

有限体積法を活用した金属加工シミュレーションの基礎から応用まで解説します。計算効率と精度のバランスを考慮した実装方法や最新動向についても紹介。あなたの製造プロセスはどう変わりますか?

有限体積法と金属加工

有限体積法と金属加工シミュレーション
🔍
高精度計算

複雑な金属加工プロセスの物理現象を正確に捉え、製品品質の向上に貢献します

⚙️
計算効率

最適化されたアルゴリズムで計算コストを削減し、短時間でのシミュレーションを実現

💡
実用性

理論と実践の架け橋となり、実際の製造現場での問題解決に直結するシミュレーション技術

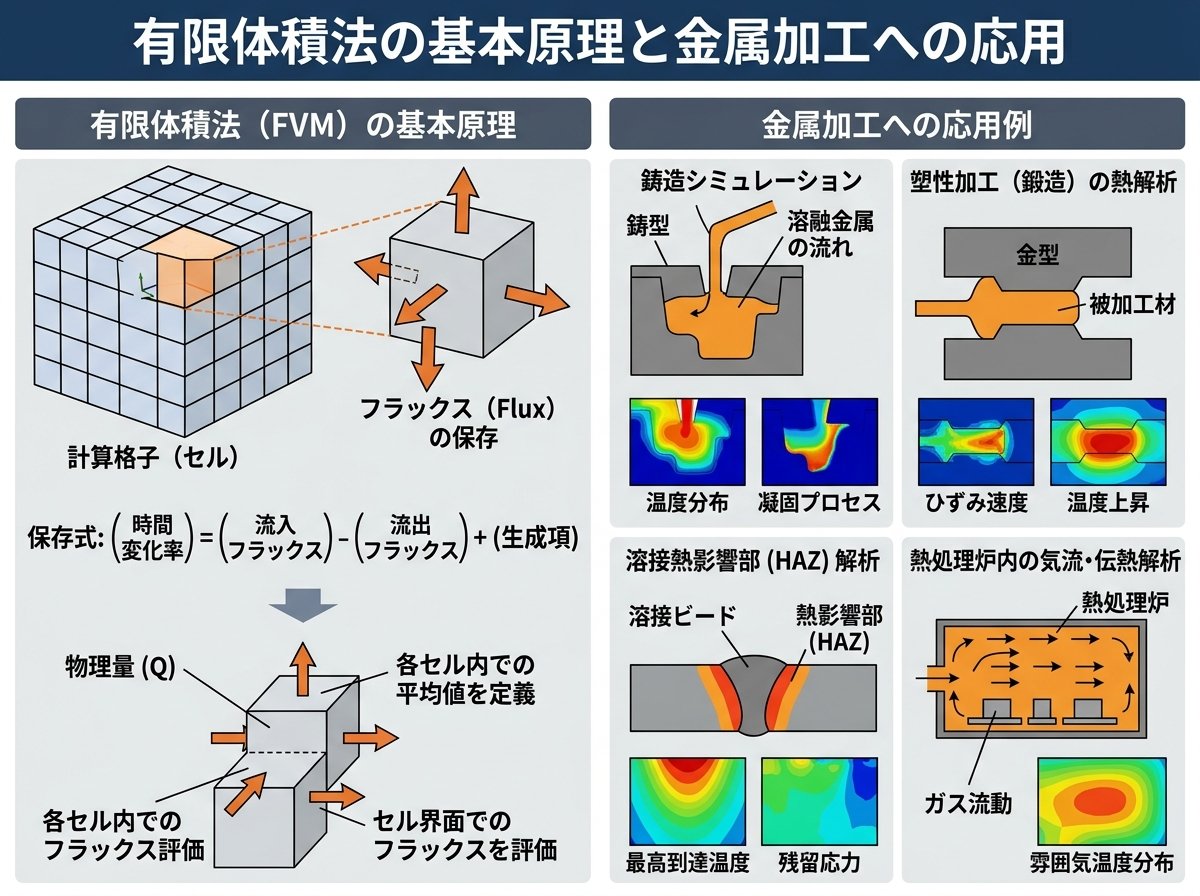

有限体積法の基本原理と金属加工への応用

有限体積法(Finite Volume Method)は、偏微分方程式を数値的に解くための手法の一つで、特に流体力学や熱伝導などの物理現象のシミュレーションにおいて広く用いられています。金属加工プロセスのシミュレーションにおいても、その特性を活かした応用が進んでいます。



有限体積法の基本的な考え方は、計算領域を小さな「コントロールボリューム(制御体積)」に分割し、各ボリューム内での保存則(質量、運動量、エネルギーなど)を満たすように方程式を離散化することです。これにより、複雑な形状や境界条件を持つ問題でも、高い精度で解析することが可能となります。



金属加工プロセスにおいては、材料の塑性変形、熱伝導、流体流れなど多様な物理現象が複雑に絡み合います。有限体積法はこれらの現象を統合的に扱うことができるため、以下のような応用が進んでいます。

  • 鋳造プロセスにおける溶融金属の流れと凝固現象の解析
  • 熱間・冷間圧延における変形と熱伝達の連成解析
  • 溶接プロセスにおける熱影響部の予測
  • 切削加工における工具-材料間の熱交換シミュレーション

特に近年のコンピュータ技術の進歩により、従来に比べて短時間で計算できるようになったことで、より複雑で詳細なシミュレーションが可能になってきました。これは特に境界面が複雑に変化する問題に対して大きな利点となっています。



有限体積法の金属加工への応用において重要なのは、材料の非線形性をどのように扱うかという点です。金属材料は温度や変形量によって物性値が大きく変化するため、これらの非線形性を適切にモデル化することが精度の高いシミュレーションには不可欠です。



金属製造プロセスにおける有限体積法の計算効率

金属製造プロセスのシミュレーションでは、現象の複雑さから計算コストが非常に高くなりがちです。有限体積法を効率的に実装することで、計算時間の短縮と精度の両立が可能になります。



有限体積法の計算効率を向上させるための主なアプローチとしては、以下のような手法があります。

  1. 適応的メッシュ細分化:変形や温度変化が激しい領域のみメッシュを細かくすることで、計算精度を維持しながら全体の計算負荷を低減します。
  2. 並列計算の活用:複数のCPUコアやGPUを用いた並列計算により、大規模な問題でも現実的な時間内で解を得ることができます。
  3. 効率的な時間積分法:現象の時間スケールに応じて適切な時間刻みを選択することで、計算効率を大幅に向上させることができます。
  4. マルチスケールモデリング:微視的な材料挙動と巨視的な変形を異なるスケールでモデル化し、必要な部分にだけ詳細な計算を適用します。

金属製錬から凝固、溶接プロセスへと続く一連の製造工程において、粒子法と有限体積法を組み合わせたハイブリッドアプローチも注目されています。例えば、高炉内装入物の挙動や溶融金属の流れなど、自由表面を含む複雑な現象のシミュレーションには粒子法が適しており、それ以外の領域には計算効率の良い有限体積法を適用するといった使い分けが効果的です。



コンピュータの進歩により、かつては数日から数週間を要した大規模シミュレーションが数時間で完了するようになり、製品開発サイクルの大幅な短縮に貢献しています。これにより、試作回数の削減やプロセス最適化が現実的なものとなり、製造コストの削減と品質向上の両立が可能になっています。



有限体積法と有限要素法の比較:金属加工シミュレーションの違い

金属加工のシミュレーションにおいて、有限体積法(FVM)と有限要素法(FEM)はともによく使われる数値解析手法ですが、それぞれに特徴があり、適した用途が異なります。ここでは両者の違いと金属加工シミュレーションにおける選択基準について解説します。



保存則の扱い方の違い
有限体積法は物理量(質量、運動量、エネルギーなど)の保存則を直接的に離散化するため、保存性が自然に満たされます。一方、有限要素法は変分原理に基づいており、支配方程式を弱形式で定式化します。このため、有限体積法は流体や熱の問題に強く、有限要素法は構造問題に向いているという特徴があります。



金属加工プロセスでの適用領域

  • 有限体積法が適している用途
    • 溶融金属の流れ解析
    • 凝固・冷却プロセスの熱伝導解析
    • 製錬プロセスのガス-液体-固体の多相流解析
  • 有限要素法が適している用途
    • 塑性変形を伴う成形加工(圧延、鍛造、プレス加工など)
    • 残留応力の評価
    • 材料の弾塑性挙動の詳細解析

    メッシュ構造の違い
    有限体積法では構造格子や非構造格子上でのセル中心型あるいはセル頂点型の離散化が一般的です。これに対し有限要素法では要素内の形状関数により物理量を補間するため、複雑な形状への適応性が高いとされています。しかし、最近の有限体積法の発展により、非構造格子を用いた複雑形状への対応も進んでいます。



    有限体積法はオイラー系格子法と呼ばれることもあり、特に断りのない場合は有限差分法や有限体積法を示します。一方で有限要素法は主にラグランジュ的な定式化が用いられ、材料の変形を追跡するのに適しています。



    複雑な金属加工プロセスのシミュレーションでは、両手法を組み合わせたアプローチも有効です。例えば、変形解析には有限要素法を、熱伝導や流体流れの解析には有限体積法を用いるという使い分けがされています。



    有限体積法による熱伝導と流体解析の統合アプローチ

    金属加工プロセスでは、材料の変形と同時に熱の発生・伝導や、溶融金属の流れといった現象が生じます。これらの現象は相互に影響し合うため、統合的なアプローチでシミュレーションを行うことが重要です。有限体積法はこのような連成問題を扱う上で大きな利点を持っています。



    熱-流体-構造連成解析の実現
    有限体積法を用いることで、以下のような連成現象を効率的に解析することができます。

    1. 熱-流体連成:溶融金属の流れと温度分布の相互作用
      • 粘性による発熱と流体物性の温度依存性
      • 凝固現象における潜熱の放出と流動停止
    2. 熱-構造連成:温度変化による熱応力と変形
      • 冷却過程における残留応力の発生
      • 熱膨張による寸法変化と形状精度への影響
    3. 流体-構造連成:流体力による構造変形
      • 鋳型内の溶湯圧による鋳型変形
      • 高圧流体による金属表面の浸食現象

    有限体積法では、これらの連成現象を単一の計算フレームワーク内で扱うことができるため、現象間のインターフェース処理が簡素化され、計算精度と効率の向上につながります。



    実用例:金属鋳造プロセスにおける応用
    鋳造プロセスを例に取ると、溶融金属の注入、流動、凝固、冷却という一連のプロセスを統合的にシミュレーションすることで、以下のような問題を予測・対策することが可能になります。

    • 湯流れ不良による鋳巣(空隙)の発生
    • 凝固収縮による引け巣の形成
    • 急冷による残留応力や割れの発生
    • 偏析による材質不均一

    これらの欠陥は製品の品質や強度に直接影響するため、シミュレーションによる事前予測は非常に重要です。有限体積法を用いた統合アプローチにより、これまで経験と勘に頼っていた部分を科学的に解析し、最適なプロセス条件を導き出すことができるようになっています。



    さらに、近年では相変態のモデリングにフェーズフィールド法を組み合わせることで、金属の微視的構造形成までを含めた多階層シミュレーションも進展しています。このような先進的なアプローチにより、材料特性と製造プロセスの関係をより深く理解することが可能になってきています。



    最新コンピュータ技術と有限体積法の進化:金属加工の未来

    金属加工シミュレーションにおける有限体積法は、コンピュータ技術の進化と共に大きく発展してきました。今後さらなる革新が期待される領域と、それによってもたらされる金属加工技術の未来について展望します。



    高性能計算(HPC)と有限体積法
    近年のスーパーコンピュータやクラウドコンピューティングの発展により、かつては不可能だった大規模・高精度なシミュレーションが現実のものとなっています。特に注目すべき技術トレンド

    • GPUコンピューティング:グラフィックプロセッサを計算に活用することで、従来のCPUベースの計算と比較して10倍以上の速度向上が見られるケースもあります。有限体積法の計算は並列処理に適しているため、GPUの恩恵を受けやすい特徴があります。
    • エクサスケールコンピューティング:次世代の超高速コンピュータにより、原子レベルの現象から工場規模のプロセスまでを統合したマルチスケールシミュレーションが可能になりつつあります。
    • 量子コンピューティング:将来的には量子コンピュータの活用により、現在の古典的コンピュータでは解くのが困難な複雑な最適化問題が解けるようになる可能性があります。

    AIとの融合による新たな展開
    機械学習や人工知能(AI)技術と有限体積法を組み合わせた新しいアプローチも注目されています。

    1. データ駆動型モデリング:実験データとシミュレーション結果を機械学習で融合させ、より精度の高いモデルを構築する手法が発展しています。
    2. リアルタイムシミュレーション:AIによる近似計算を活用することで、従来は不可能だったリアルタイムでのシミュレーションが可能になりつつあります。これにより、製造現場でのオンライン制御への応用が期待されています。
    3. 自動最適化:進化的アルゴリズムや強化学習を用いて、金属加工プロセスのパラメータを自動的に最適化する手法が実用化されつつあります。

    デジタルツインへの発展
    有限体積法によるシミュレーション技術は、物理的な製造設備やプロセスのデジタルツイン(仮想的な複製)の中核技術としても重要性を増しています。デジタルツインによって。

    • 実際の製造設備の挙動をリアルタイムで予測
    • 異常検知や予防保全の実現
    • バーチャルコミッショニングによる立ち上げ時間の短縮
    • 製品のライフサイクル全体を通じたシミュレーションベースの意思決定

    といった革新的な取り組みが可能になります。



    金属加工の未来においては、有限体積法を中心としたシミュレーション技術がますます重要な役割を果たし、製造業のデジタルトランスフォーメーションを加速することが予想されます。それにより、省エネルギー・省資源でありながら高品質な金属製品の製造が実現し、持続可能な社会の構築に貢献することが期待されています。



    このように、最新のコンピュータ技術と有限体積法の進化により、金属加工技術は新たな次元へと進化を遂げつつあります。理論と実践、基礎研究と応用開発の垣根を越えた統合的アプローチこそが、今後の金属加工技術の発展の鍵となるでしょう。
