旋盤加工と切削加工の基本的な違いから、それぞれの特徴、適した材料、使用する工具まで徹底解説。金属加工業界での選択肢として、どちらの加工方法が自社の製品に適しているのでしょうか？
パーライトと熱処理による金属組織変化の基礎知識
金属加工において重要なパーライト組織について、その形成過程から熱処理との関係、機械的性質への影響までを解説します。あなたの金属加工はパーライト組織を最大限に活用できていますか？

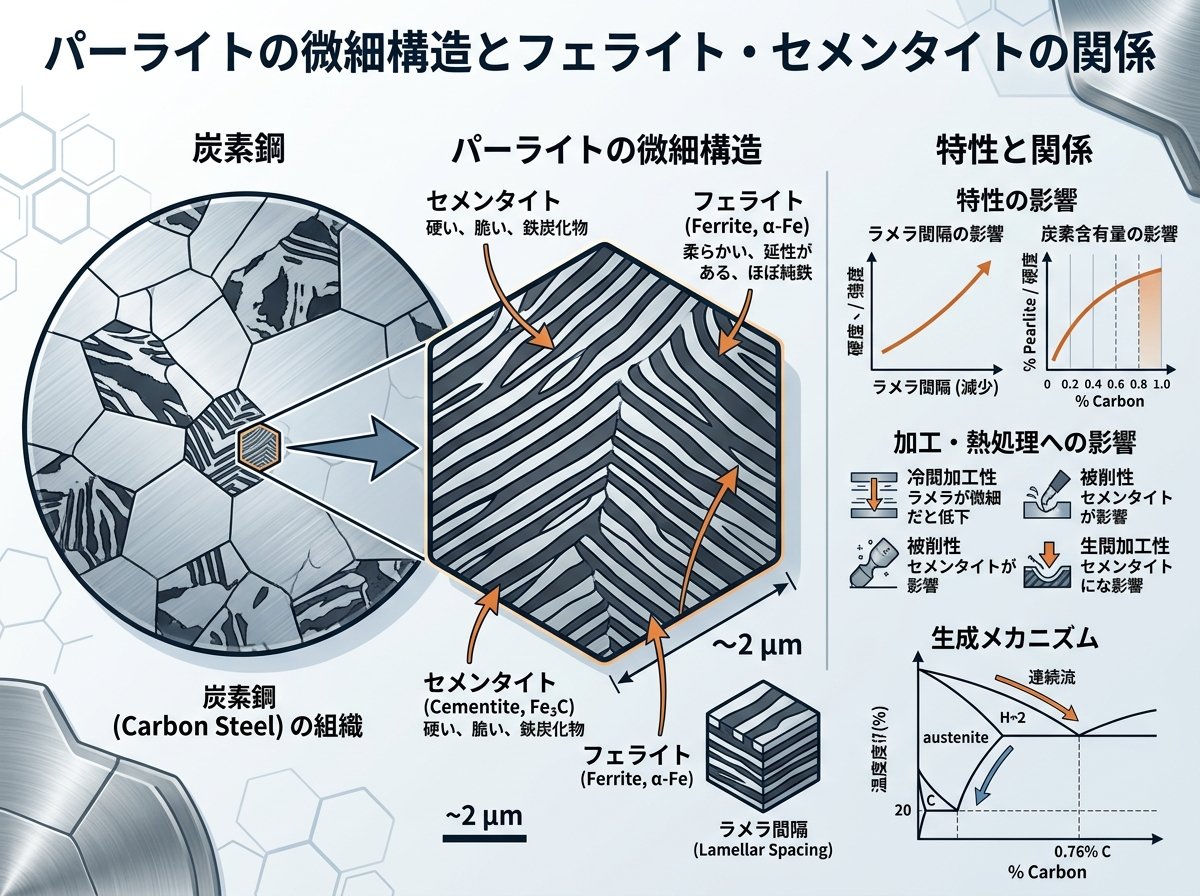

パーライトは鉄鋼材料における重要な微細組織の一つで、その名称は真珠のような独特の光沢から由来しています。この組織は、フェライト（α鉄）とセメンタイト（Fe₃C）が交互に層状に配列した構造を持っています。ミクロな視点で見ると、パーライトはまるで指紋のような特徴的なパターンを示し、金属組織学において非常に重要な研究対象となっています。
フェライトは炭素濃度が0.02％以下の軟質相で、その特徴は優れた延性と靭性にあります。一方、セメンタイトは炭素を多く含む硬質相で、Fe₃Cという化学式を持つ鉄炭化物です。この硬くて脆い性質がセメンタイトの特徴であり、パーライト組織全体の硬度に大きく貢献しています。
パーライト組織の層間隔（ラメラ間隔）は、冷却速度によって大きく変化します。冷却速度が速いほど層間隔は狭くなり、結果として硬度が上昇します。逆に、冷却速度が遅い場合は層間隔が広がり、やや軟らかい性質を示すようになります。この特性を利用することで、熱処理によって鋼材の機械的性質を調整することが可能となります。
パーライト組織の形成は、オーステナイト状態からの冷却過程で起こる共析変態によるものです。この現象は、一つの固相（オーステナイト）から二つの異なる固相（フェライトとセメンタイト）が同時に生成される反応です。鉄-炭素状態図上では、この変態が727℃（A1変態点）で発生することが示されています。
鉄鋼材料において、炭素濃度はパーライト組織の形成と量に決定的な影響を与えます。炭素濃度が0.8%の鋼は共析鋼と呼ばれ、理想的な冷却条件下ではオーステナイトが完全にパーライトへと変態します。この0.8%という値は鉄-炭素系において特別な意味を持ち、金属組織学の基本となる重要な数値です。

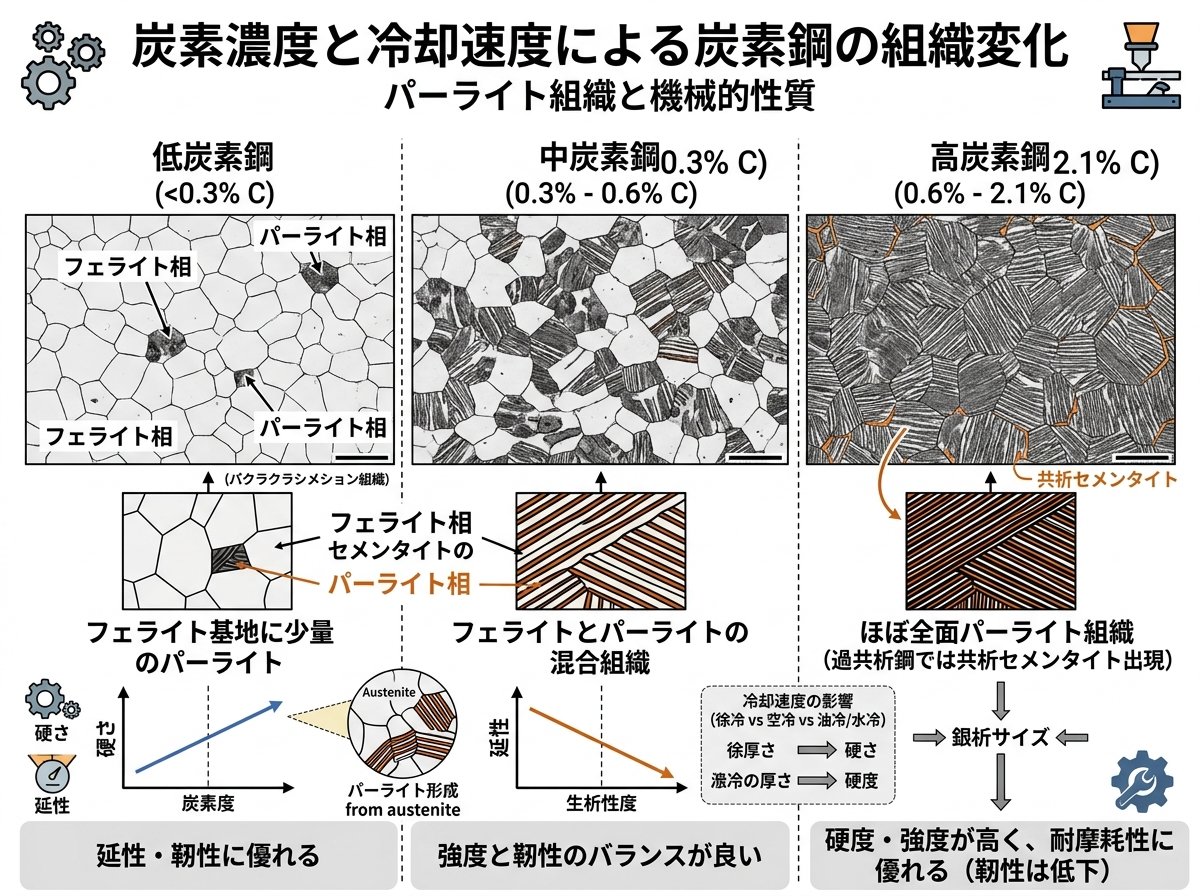

炭素濃度が0.8%未満の鋼は亜共析鋼と呼ばれ、冷却過程でまずフェライトが析出し、残りのオーステナイトがパーライトに変態します。結果として、フェライトとパーライトが混在する組織となります。炭素濃度が低くなるほどフェライトの割合が増加し、軟らかく加工性に優れた性質を示すようになります。
一方、炭素濃度が0.8%を超える過共析鋼では、冷却時にまずセメンタイトが析出し、その後残りのオーステナイトがパーライトに変態します。結果として、セメンタイトとパーライトが混在する硬い組織が形成されます。炭素濃度が高くなるほど、より多くのセメンタイトが形成され、硬度が増しますが同時に脆さも増加します。
これらの組織変化は鉄-炭素状態図を参照すると理解しやすくなります。状態図上では、共析点（0.8%C、727℃）を境に、亜共析領域と過共析領域に分かれています。それぞれの領域での冷却経路によって、最終的な組織が決定されるのです。
実際の製造現場では、これらの知識を応用して目的に合った機械的特性を持つ鋼材を作り出します。例えば、切削工具には硬度が要求されるため炭素濃度の高い過共析鋼が適していますが、構造材料には靭性も必要なため亜共析鋼が選ばれることが多いのです。
金属材料の組織変化に関する詳しい情報は国立研究開発法人物質・材料研究機構のサイトに掲載されています

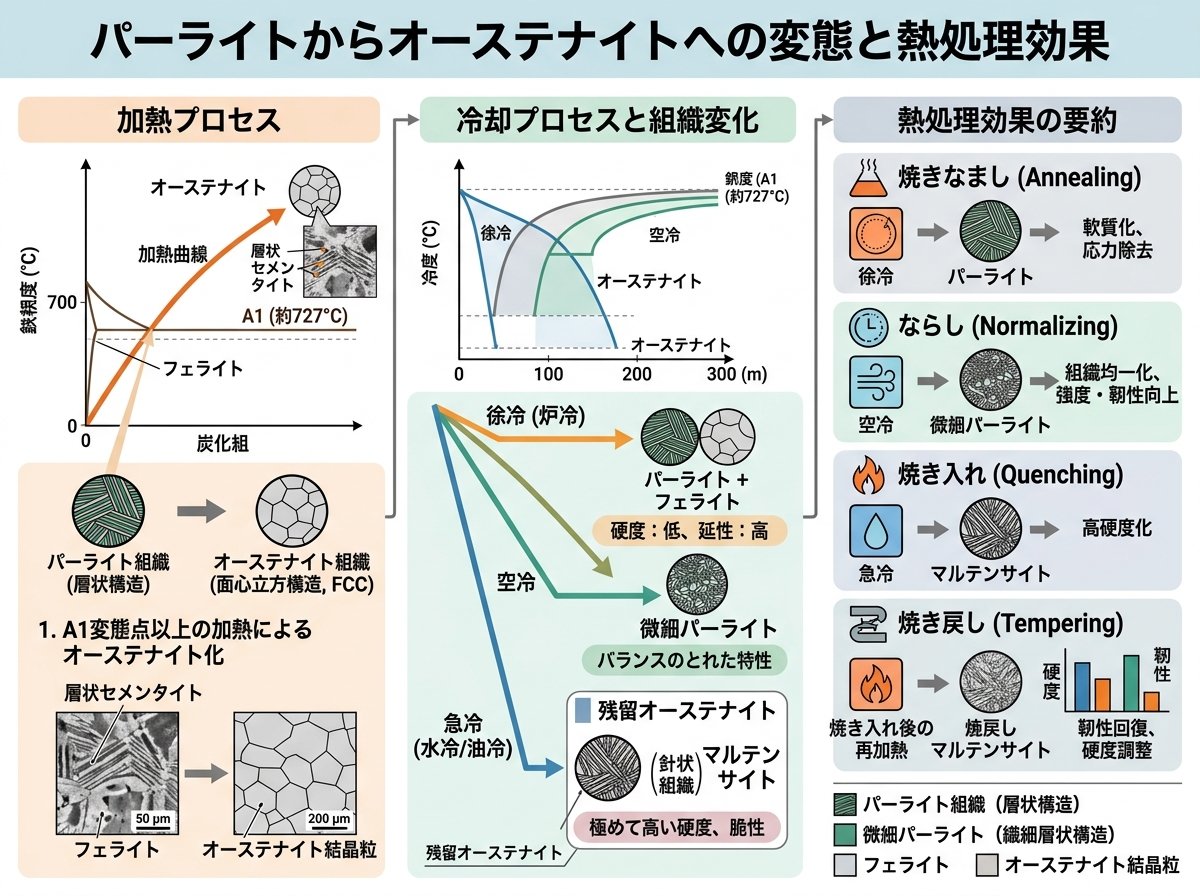

パーライト組織を持つ鋼材をA1変態点（727℃）以上に加熱すると、層状構造のフェライトとセメンタイトが分解され、炭素が鉄に均一に溶け込んだオーステナイト組織に変態します。この変態過程は、金属熱処理の基本原理であり、様々な熱処理技術の出発点となります。
オーステナイト状態からの冷却速度によって、最終的な組織は大きく変化します。ゆっくりと冷却（炉冷）した場合は、平衡状態に近づき、再びパーライト組織が形成されます。この過程を利用した熱処理法が「焼なまし」です。焼なましは内部応力を除去し、加工性を向上させる目的で行われます。
一方、空気中での冷却（空冷）を行う「焼ならし」では、比較的細かいパーライト組織が得られ、強度と靭性のバランスが良い状態となります。これは内部組織を均一化し、偏析を減らす効果があります。加工後の金属の機械的性質を改善するために広く用いられる熱処理方法です。
さらに急速な冷却（水冷や油冷）を行う「焼入れ」では、オーステナイトからマルテンサイトという非常に硬い組織が形成されます。マルテンサイトは歪んだ結晶構造を持ち、硬度は非常に高いものの脆い性質を示します。この硬化した状態から適切な温度で再加熱する「焼戻し」を行うことで、硬度を多少犠牲にしつつ靭性を向上させることができます。
これらの熱処理技術を理解し適切に応用することで、同じ鋼材であっても全く異なる機械的特性を持たせることが可能になります。例えば自動車のギア部品では、表面は硬く摩耗に強い性質が必要ですが、内部は靭性が要求されます。そのため、表面だけを急速に冷却する「表面焼入れ」などの技術が用いられています。
熱処理による金属組織変化の詳細は東北大学金属材料研究所のサイトに解説があります
パーライト組織は、その特有の層状構造によって鋼材の機械的性質に独特の影響を与えます。パーライトの量と形態（ラメラ間隔）は、材料の強度、硬度、靭性などの機械的特性を左右する重要な要素です。
パーライト組織の割合が増加すると、鋼材の引張強度と硬度は向上します。これはセメンタイト層が障壁となり、転位（金属の塑性変形を担う結晶欠陥）の移動を妨げるためです。純フェライト組織と比較すると、パーライトを含む鋼材は約3倍の強度を示すことがあります。ただし、パーライト量の増加に伴い、延性と靭性は低下する傾向があります。

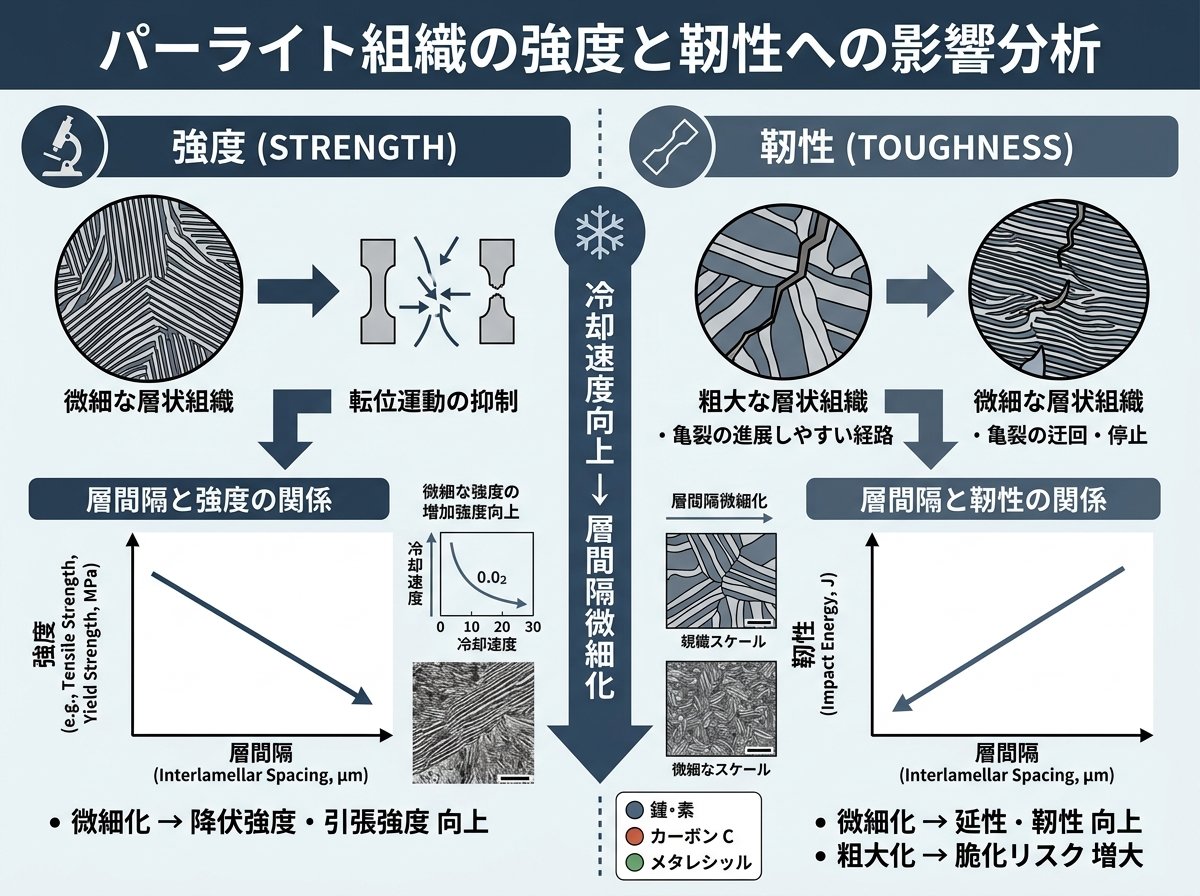

パーライトのラメラ間隔も重要な要素です。冷却速度が速いほどラメラ間隔は狭くなり、より細かい（微細な）パーライト組織が形成されます。微細なパーライトは、粗大なパーライトと比較して高い強度と硬度を示します。これはホールペッチの関係（結晶粒径と降伏応力の関係を示す法則）に類似した現象で、ラメラ間隔が小さいほど転位の移動が制限されるためです。
実際の例として、レール用鋼材ではパーライト組織が主体となっています。これは、パーライト組織が高い耐摩耗性と適度な靭性を兼ね備えているためです。線材や高強度ボルトなどの製品も、パーライト組織を基本として設計されることが多くあります。
パーライト組織の特性を最大限に活用するためには、化学組成の調整だけでなく、適切な熱処理条件の設定が不可欠です。例えば、制御冷却技術を用いることで、より微細で均一なパーライト組織を得ることができます。また、合金元素の添加によってパーライト変態温度や成長速度を制御し、より優れた特性を持つパーライト組織を実現することも可能です。
近年の金属加工技術の発展により、パーライト組織の特性を最大限に引き出す新たな手法が開発されています。従来の熱処理技術に加え、制御圧延、サーモメカニカル処理、表面改質技術などを組み合わせることで、パーライト鋼の性能を飛躍的に向上させることが可能になっています。
サーモメカニカル処理（TMT: Thermo-Mechanical Treatment）は、熱間加工と熱処理を組み合わせた技術で、超微細パーライト組織を得るのに効果的です。この処理によって形成された超微細パーライト鋼は、従来のパーライト鋼と比較して大幅に向上した強度と靭性を示します。例えば、高炭素鋼線材において、引張強度が3000MPaを超える製品が実用化されています。
加速冷却技術も、パーライト組織制御の重要な手段です。熱間圧延後の鋼材を制御された速度で冷却することにより、理想的なパーライト間隔と分布を持つ組織を実現できます。この技術は特に構造用鋼や鉄道レール材の製造において重要で、耐摩耗性と疲労特性を同時に向上させることに成功しています。
また、部分的な組織制御技術も注目されています。表面層だけをマルテンサイト化し、内部をパーライト主体の組織とすることで、表面の耐摩耗性と心部の靭性を両立させる「複合組織鋼」の開発も進んでいます。この技術は自動車部品や工業用刃物など、表面硬度と内部靭性の両方が要求される部品に適用されています。
さらに、画期的な応用例として、パーライト組織を極限まで微細化・配向制御することで、ナノレベルの層状構造を持つ「ナノパーライト鋼」の研究も進んでいます。これにより、従来の熱処理だけでは達成できなかった特性バランス（高強度と高靭性の両立）が実現可能になりつつあります。
このように、パーライト組織の基礎的な理解と先端加工技術の融合により、金属材料の性能は着実に進化しています。金属加工に携わる技術者にとって、これらの知識と技術の習得は、高付加価値製品の開発において不可欠なものとなっています。
