旋盤加工と切削加工の基本的な違いから、それぞれの特徴、適した材料、使用する工具まで徹底解説。金属加工業界での選択肢として、どちらの加工方法が自社の製品に適しているのでしょうか？
焼ならしの温度と方法による組織の均一化と強度向上
鋼材加工における焼ならし処理の目的や効果、種類や温度条件について詳しく解説します。加工性向上や組織の均一化に欠かせない熱処理技術、あなたは正しく理解できていますか？
焼ならし（焼準/ノーマライジング）は、鋼材に施される重要な熱処理工程の一つです。この処理は、鋳造や鍛造、圧延などの加工により生じた鋼材内部の組織の不均一さや残留応力を取り除き、結晶粒を微細化して機械的性質を向上させる目的で行われます。
焼ならしは英語で「normalizing」と呼ばれ、JIS加工記号では「HNR」と表記されます。鋼材を「標準状態」に戻すという意味を持ち、文字通り材料の性質を正常化する処理と言えるでしょう。
材料が本来持つ特性を引き出すための焼ならしは、製造工程において非常に重要な役割を果たしています。次の各項目で、その詳細について深く掘り下げていきましょう。

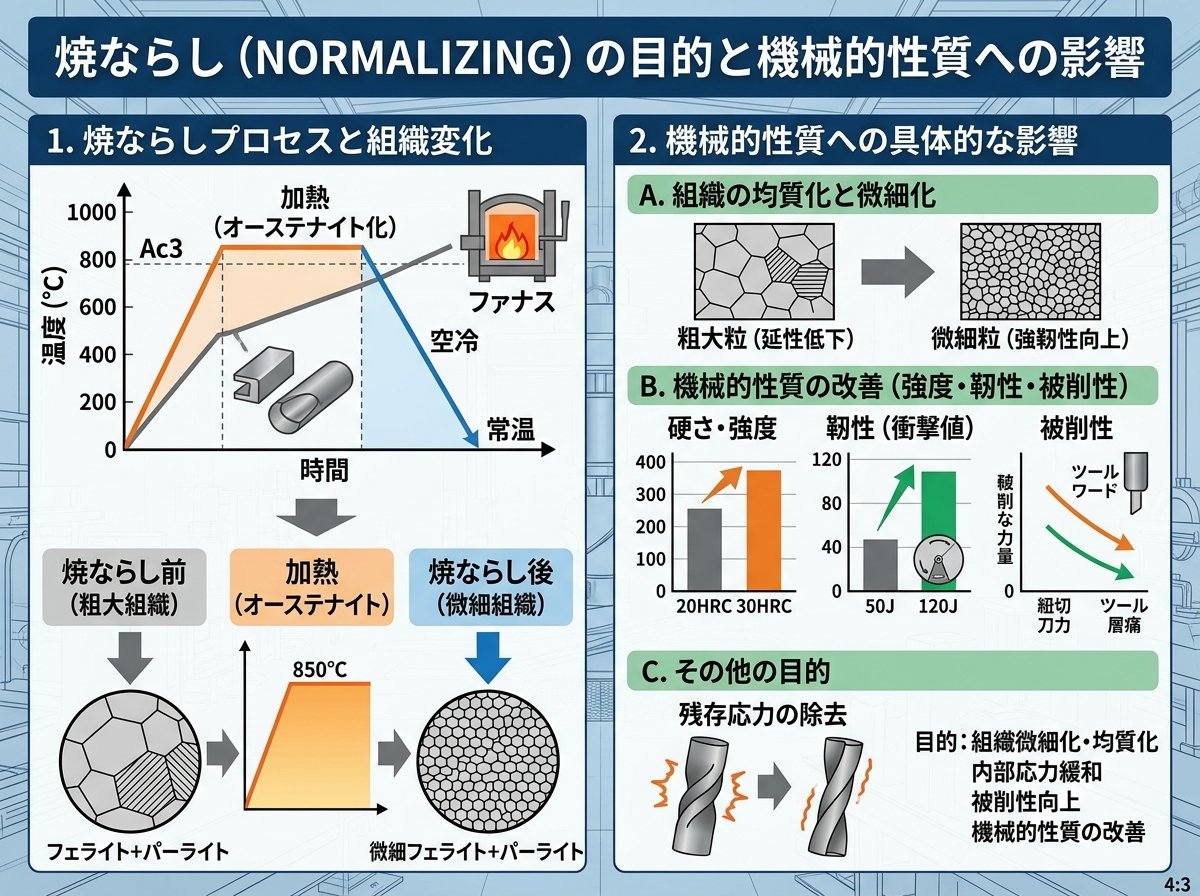

焼ならしには、以下のような主要な目的があります。
これらの目的を達成することで、鋼材は次の工程で加工しやすくなり、最終製品の品質も向上します。
焼ならしによって改善される機械的性質には、引張強さ、降伏点、伸び、絞り、そして特に衝撃値が含まれます。実際の現場では「衝撃に強くなった」という声がよく聞かれるほどです。
焼ならしの効果を数値で表すと、例えば低炭素鋼の場合、引張強度が約10〜15%向上し、衝撃値が20〜30%改善されることもあります。この効果は、パーライト組織が微細化されることによるものです。
適切な焼ならしを行うことで、材料の性質がばらつくリスクも低減でき、製品の品質安定化にも貢献します。特に大型の部品や重要な構造部材では、この品質の安定性が製品の信頼性に直結します。

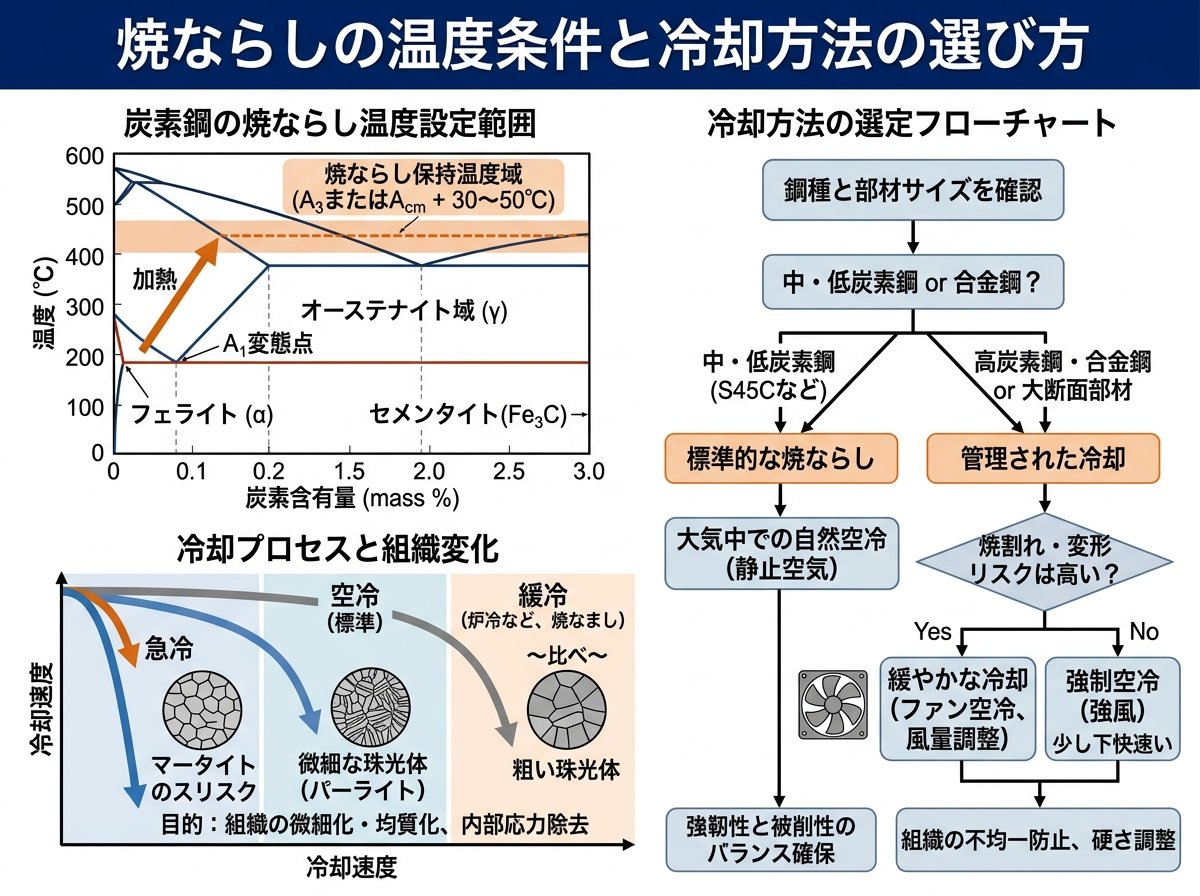

焼ならしを効果的に行うためには、適切な温度条件と冷却方法の選択が不可欠です。
温度条件
焼ならしは一般的に鋼材をオーステナイト化温度（700〜900℃）以上に加熱します。この温度は、鋼材が完全なオーステナイト組織に変態する温度で、炭素含有量や合金成分によって変わります。
具体的な目安
加熱後は組織を均質化させるために一定時間保持します。この保持時間は、処理前の状態や材料の大きさ、材質によって異なりますが、一般的には25mm厚につき1〜2時間程度を目安とします。
冷却方法
焼ならしの最大の特徴は、冷却方法にあります。標準的な焼ならしでは、加熱後に「空冷」を行います。これは炉から取り出して静かな大気中で冷やす方法です。
空冷の特徴は。
材料の大きさや要求される性質によっては、ファンなどを使用して冷却速度を調整することもあります。ただし、冷却速度が速すぎると不均一な組織になったり、逆に遅すぎると粗大な組織になってしまうため、適切なバランスが重要です。
焼ならしと焼なまし（アニーリング）は、どちらも熱処理の一種ですが、目的や方法、得られる効果に明確な違いがあります。
主な違い
| 項目 | 焼ならし | 焼なまし |
|---|---|---|
| 目的 | 組織の均一化・微細化 | 軟化・加工性の向上 |
| 加熱温度 | 変態点よりやや高い | 変態点付近 |
| 冷却方法 | 空冷 | 炉冷（非常にゆっくり） |
| 得られる硬さ | やや硬め | 非常に軟らかい |
| JIS記号 | HNR | HAF（完全焼なまし） |
使い分けの基準
実際の現場では、低炭素鋼の場合、焼なましを行うと非常に軟らかくなりすぎて切削面が荒れてしまうことがあります。このような場合は焼ならしを選択すると、適度な硬さで切削性が向上します。
逆に、高炭素鋼や一部の合金鋼では、空冷でも焼入れ効果が出てしまうことがあるため、焼なましが適している場合もあります。材質と次工程を考慮した選択が重要です。
焼ならしには、目的や材質に応じていくつかの種類があります。それぞれの特徴と適用事例を見ていきましょう。
1. 通常焼ならし（conventional normalizing）
2. 等温焼ならし（isothermal normalizing）
3. 二段焼ならし（stepped normalizing）
4. ダブル焼きならし（double normalizing）
これらの焼ならし法は、製品の要求特性や材質、サイズによって使い分けられます。例えば、車軸のような重要な安全部品では、ダブル焼きならしが採用されることが多く、優れた強度と靭性のバランスが得られます。
厚みのある製品の場合、通常の焼ならしでは表面と内部で冷却速度に差が出て性質にばらつきが生じるため、二段焼ならしが効果的です。この方法では、白点や内部亀裂の防止にも有効とされています。
日本鉄鋼協会の焼ならしに関する研究論文 - 焼ならし処理の冷却条件による微細組織の変化について詳しく解説
焼ならし処理が適切に行われたかを確認するためには、品質検査が不可欠です。検査方法と判定基準について解説します。
主な検査項目
判定基準の例
焼ならし処理の成否を判断する基準は、製品の要求特性によって異なりますが、一般的な目安
品質検査の結果、基準を満たさない場合は、再度熱処理を行うか、別の熱処理方法を検討する必要があります。
特に重要な部品では、非破壊検査（超音波探傷やX線検査など）を併用して内部欠陥の有無も確認することがあります。これにより、焼ならし処理中に生じた可能性のある割れやひずみを検出できます。
焼ならしは様々な産業分野で活用されており、技術の進化とともにその応用範囲も広がっています。
産業別の応用例
最新技術動向
焼ならし技術も時代とともに進化しています。最近の技術動向
焼ならし技術は、今後も材料科学と熱処理技術の進歩に伴ってさらに発展していくことが期待されます。特に、省エネルギーや環境負荷低減の観点から、処理時間の短縮や熱効率の向上に関する研究が進められています。
日本熱処理技術協会誌 - 最新の焼ならし技術と省エネルギー化に関する研究
産業界では、高品質な製品を効率よく生産するために、焼ならし処理の自動化やIoT技術の導入も進んでいます。センサーによるリアルタイムモニタリングや、AI技術を活用した最適処理条件の導出など、新たな取り組みが行われています。
これらの技術革新により、焼ならしはより精密で効率的な熱処理方法として、今後も金属加工における重要な役割を担い続けるでしょう。
