焼ならし方法と鋼材組織の均一化による機械的性質の向上

焼ならし方法について

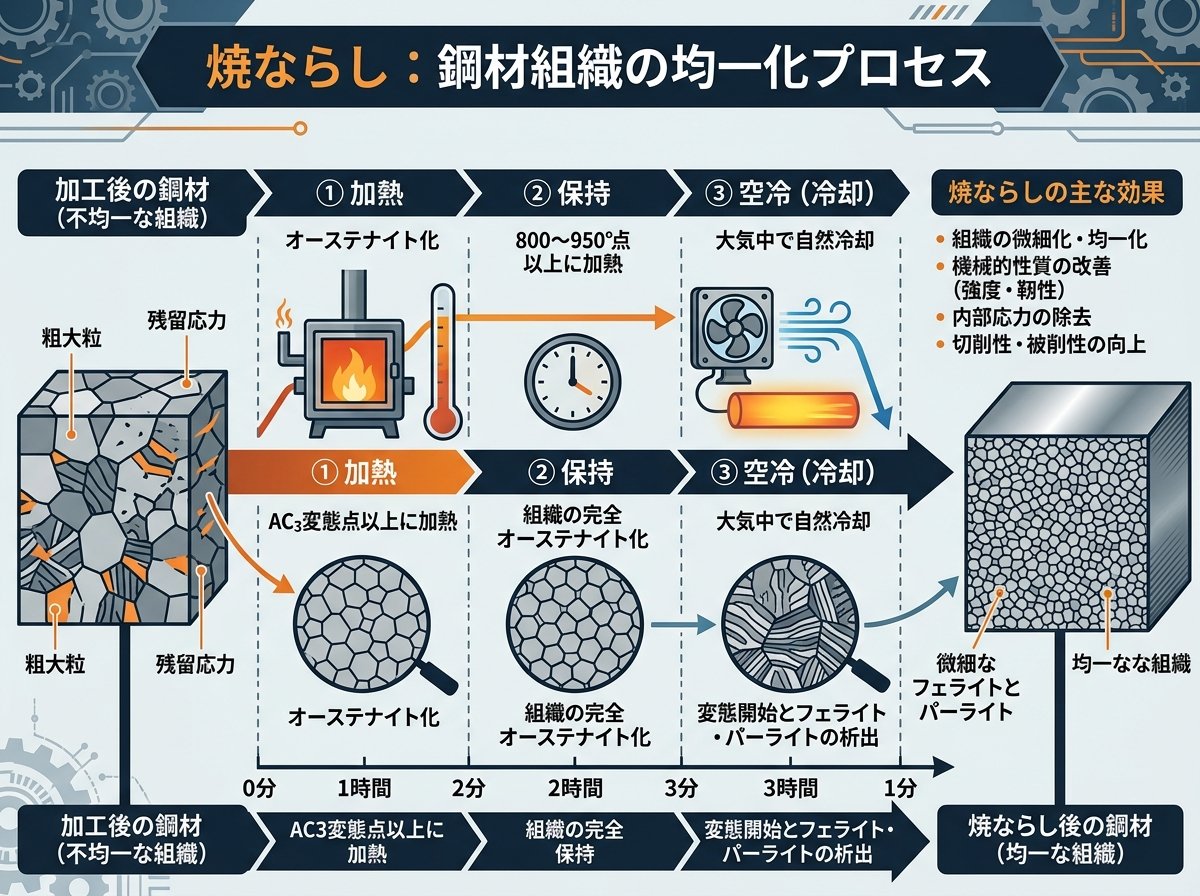

焼ならしとは？鋼材組織を均一化する熱処理プロセス



焼ならし（焼準/しょうじゅん）は、鋼材に対して行われる重要な熱処理方法の一つです。英語では「Normalizing（ノーマライジング）」と呼ばれ、この言葉が示す通り「標準状態に戻す」という意味を持っています。JISの加工記号では「HNR」と記載され、鉄鋼業界では広く認知された処理方法です。



焼ならしの主な目的は、鋳造・鍛造・圧延などの製造工程で生じた鋼材内部の不均一な組織を整え、結晶粒を微細化することにあります。熱間加工を受けた材料の内部には、ひずみの分布が不均一な状態となり、未変態の組織や粗大化した結晶粒が存在することがあります。焼ならしを行うことで、これらの問題を解消し、材料本来の性質を取り戻すことができるのです。



特に重要なのは、焼ならしが単なる焼なましとは異なる点です。焼なましが主に軟化を目的とするのに対し、焼ならしは組織の均一化と微細化による機械的性質の向上を狙いとしています。この違いを理解することが、適切な熱処理方法の選択につながります。



焼ならしによって得られる組織は「焼ならし組織」と呼ばれ、均質で微細な構造を特徴としています。特にパーライト組織は非常に微細となり、「微細パーライト」と呼ばれる状態になります。この組織変化が、鋼材の機械的性質向上の鍵となるのです。

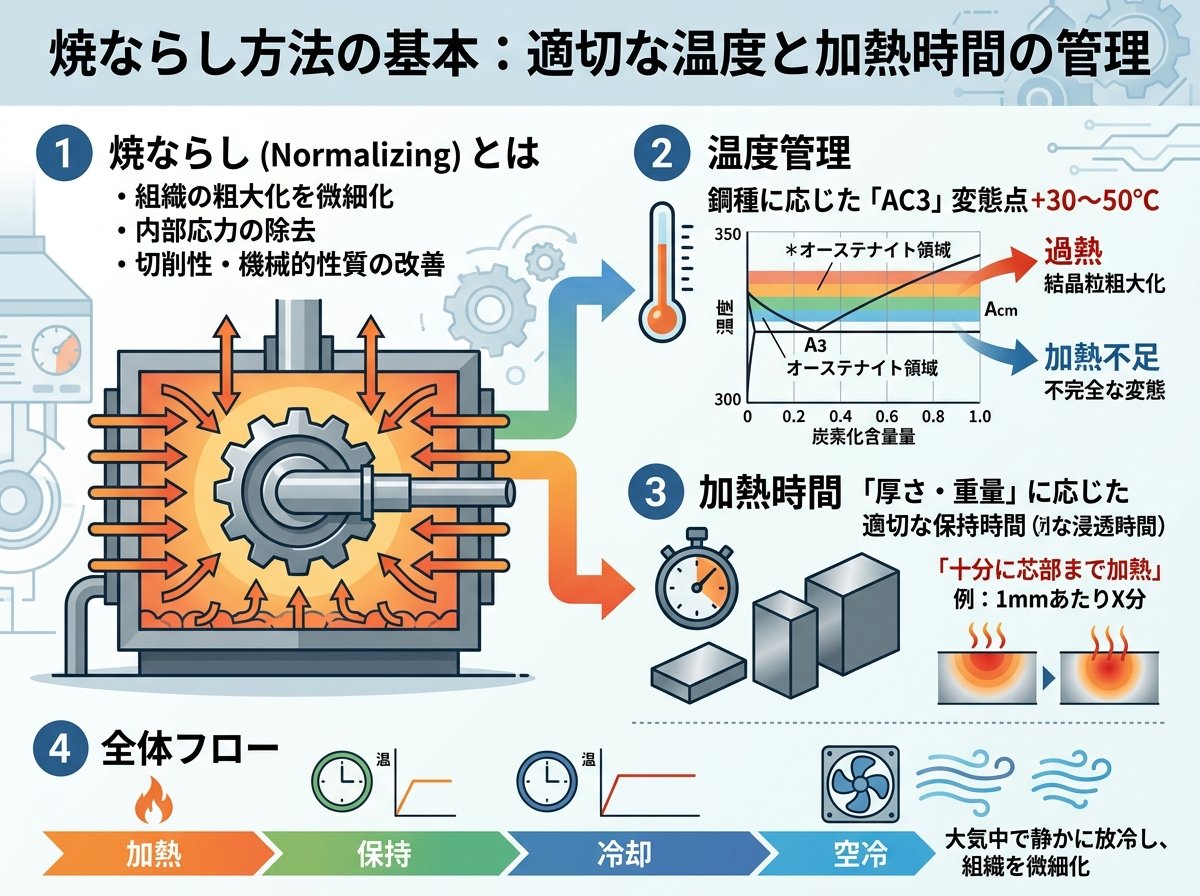

焼ならし方法の基本：適切な温度と加熱時間の管理



焼ならし方法を実施する際、最も重要なポイントは適切な温度管理です。鋼材を完全なオーステナイト組織に変態させるため、オーステナイト化温度（A3線あるいはAcm線上）より約40〜60℃高い温度まで加熱します。一般的には700〜900℃の範囲で、鋼種や目的によって最適温度が異なります。



この加熱温度は非常に重要であり、低すぎると十分なオーステナイト化が進まず、高すぎると結晶粒が粗大化してしまいます。そのため、鋼種ごとに最適な温度を選定することが必要です。炭素鋼の場合、炭素含有量が0.77%未満の亜共析鋼ではA3線上約50℃、0.77%を超える過共析鋼ではAcm線上約50℃を目安とします。



次に重要なのが、加熱後の保持時間です。熱処理品の中心まで均一に加熱されるよう、適切な保持時間を設定する必要があります。保持時間は製品の寸法や形状によって異なりますが、一般的な目安としては「25mm当たり1時間」という基準が用いられることがあります。実際には、製品の最大肉厚部や熱伝導率も考慮して決定します。



加熱速度も重要な要素です。急速に加熱すると製品内部に熱応力が生じ、歪みや割れの原因となります。特に複雑な形状や大型の部品では、徐々に温度を上げていくことで製品内部の温度差を最小限に抑えることができます。また、製品を均一に加熱するためには、炉内の温度分布も均一であることが望ましいです。



工業的な焼ならし処理では、連続炉や台車式炉、バッチ式炉など様々なタイプの加熱設備が使用されます。製品の生産量や形状に応じて最適な設備を選定することも、効率的な焼ならし処理には欠かせません。



焼ならしの空冷プロセスと冷却速度の重要性



焼ならし方法における冷却プロセスは、加熱と同様に非常に重要な工程です。焼ならしでは基本的に「空冷」が採用されますが、この冷却速度が最終的な組織形成に大きく影響します。



空冷とは、加熱炉から取り出した鋼材を静止した大気中で自然に冷却することを指します。この冷却速度は炉冷（炉内でゆっくり冷却）よりも速く、油冷や水冷などの急冷よりも遅いという中間的な速度となります。この適度な冷却速度によって、オーステナイトからパーライト析出が早まり、微細なパーライト組織が形成されるのです。



冷却速度が遅すぎると、パーライト組織が粗大化し、強度が低下する傾向があります。一方、速すぎるとマルテンサイトなどの硬くて脆い組織が形成される可能性があります。空冷は、この両極端を避けた適度な冷却速度を実現するため、焼ならしに最適なのです。



ただし、大型の部品や断面積の大きい製品では、空冷だけでは部品内部の冷却速度が遅くなりすぎる「質量効果」が問題となることがあります。このような場合、送風機を使用して強制空冷を行うことで、冷却速度を適切に調整することがあります。極端な場合には、鋼材表面に水を霧状に吹きかける「ミスト冷却」を採用することもあります。



実際の製造現場では、製品の寸法や形状、鋼種によって冷却条件を細かく調整します。例えば、複雑な形状の製品では部位によって冷却速度が異なるため、均一な冷却を実現するための工夫が必要です。製品を回転させながら冷却したり、特定の部位に送風を集中させたりする方法が採られることもあります。



冷却後の製品温度も管理すべき重要なポイントです。完全に室温まで冷却されたことを確認してから次工程に進めることで、残留熱による変形や組織変化を防止できます。温度計による確認や、経験則に基づいた冷却時間の設定などが実践されています。



焼ならしによる機械的性質の向上と応用分野



焼ならし方法は、鋼材の機械的性質に多大な影響を与えます。主な効果としては、強度と靭性のバランスの向上、組織の均一化による製品品質の安定化、そして加工性の改善などが挙げられます。



焼ならしにより、鋼材の結晶粒は微細化され、均一な組織となります。これにより引張強さは向上し、同時に靭性も確保されるため、機械的性質のバランスが良好になります。特に、熱間加工後の鋼材は焼ならしによって内部応力が除去され、製品寿命の向上にも寄与します。



具体的な数値として、低炭素鋼の場合、焼ならし処理により引張強さが約10〜15%向上し、降伏点も上昇することが知られています。また、衝撃値も改善され、脆性破壊に対する抵抗性が高まります。これらの性質改善は、安全性が求められる構造用鋼材において特に重要です。



焼ならしの主な応用分野は多岐にわたります。

• 自動車部品：エンジン部品、シャーシ部品など強度と靭性のバランスが求められる部品
• 建設機械：フレーム、アーム、ブーム等の構造部材
• 船舶・橋梁部品：大型の鋼構造物の基幹部材
• 鉄道車両部品：台車フレーム、車軸など安全性が重視される部品
• 工作機械：ベッド、コラムなど精度と剛性が要求される部品

また、焼ならしは後続の熱処理工程の前処理としても重要です。例えば、浸炭焼入れや高周波焼入れなどの表面硬化処理を行う前に焼ならしを施すことで、最終的な硬化層の均一性が向上します。これは、焼ならしによって組織が均一化され、炭素の拡散が促進されるためです。



産業界では、近年の材料工学の進歩により、従来よりも精密な温度制御や冷却速度制御が可能になってきています。IoT技術を活用した炉内温度の監視や、シミュレーションに基づく最適な処理条件の設定など、焼ならし技術も進化し続けています。こうした技術革新により、より高品質な製品製造が実現されつつあります。



焼ならし方法における質量効果と断面積の影響



焼ならし方法を実施する際、製品の寸法や形状による「質量効果」は見過ごせない重要な要素です。質量効果とは、製品の断面積が大きくなるほど冷却速度が遅くなる現象を指し、最終的な組織形成に大きな影響を与えます。



小型部品と大型部品では、同じ空冷条件下でも実際の冷却速度は大きく異なります。例えば、直径10mmの丸棒と直径100mmの丸棒では、表面から中心部までの熱の移動距離が異なるため、中心部の冷却速度に顕著な差が生じます。大型部品の中心部では冷却速度が遅くなり、期待通りの微細パーライト組織が得られないことがあります。



この問題に対処するため、大型部品では次のような工夫が必要です。

• 強制空冷：送風機を使用して空気の流れを作り、冷却速度を上げる
• 段階的冷却：表面と内部の温度差を小さくするため、徐々に冷却環境を変える
• 部分的な冷却速度調整：製品の薄肉部と厚肉部で冷却速度を変える工夫

また、製品形状の設計段階から質量効果を考慮することも重要です。断面積が極端に変化する形状は、冷却中に不均一な組織や残留応力を生じやすいため、可能な限り均一な断面設計が望ましいとされています。



実際の製造現場では、熱電対を用いた冷却曲線の測定や、断面のマクロ組織観察によって質量効果の影響を評価します。こうしたデータの蓄積により、製品ごとに最適な焼ならし条件を確立することができます。



4140鋼における断面積と焼ならし効果の関係についての詳細データ
質量効果を克服するための最新技術として、コンピュータシミュレーションを活用した熱処理プロセス設計も進んでいます。有限要素法（FEM）による熱伝導解析を用いて、製品内部の温度分布を予測し、最適な焼ならし条件を事前に決定する取り組みが広がっています。これにより、試行錯誤的なアプローチから科学的な方法論へと熱処理技術が進化しつつあります。



焼ならしと他の熱処理法（焼入れ・焼戻し・焼なまし）の比較



焼ならし方法は鋼材の熱処理技術の一つですが、他の主要な熱処理法と比較することで、その特徴と適用場面をより明確に理解できます。ここでは、焼入れ、焼戻し、焼なましとの違いを詳しく見ていきましょう。



【主な熱処理法の比較表】

熱処理法	目的	加熱温度	冷却方法	得られる組織・特性	JIS記号
焼ならし	組織の均一化・微細化	A3/Acm線上+40〜60℃	空冷	微細パーライト、均一組織	HNR
焼入れ	硬度の向上	A3/Acm線上+30〜50℃	水冷・油冷・空冷（急冷）	マルテンサイト、高硬度	HQ
焼戻し	靭性向上、残留応力除去	150〜650℃（目的による）	空冷・油冷	焼戻しマルテンサイト、強靭性	HT
焼なまし	軟化、加工性向上	A1線直下〜A3線上（種類による）	炉冷（非常にゆっくり）	粗大パーライト、軟質組織	HA

焼ならしと焼なましは名称が似ていますが、目的と方法に明確な違いがあります。焼なましが主に鋼材を軟化させて加工性を向上させるのに対し、焼ならしは組織の均一化と微細化により強度と靭性のバランスを向上させます。また、冷却方法も焼なましが炉冷（非常にゆっくり冷却）であるのに対し、焼ならしは空冷を採用しています。



焼入れと焼ならしを比較すると、どちらもオーステナイト化温度以上に加熱しますが、冷却速度に大きな違いがあります。焼入れでは急冷によりマルテンサイト組織を得て高硬度化を図りますが、焼ならしでは空冷により微細パーライト組織を形成します。



焼戻しは焼入れ後に行われる処理で、マルテンサイト組織の内部応力を緩和し、靭性を向上させる目的があります。単独で行われることはなく、通常は「焼入れ焼戻し」として一連の処理となります。



実際の製造現場では、これらの熱処理を組み合わせて使用することも多く、例えば鍛造後に焼ならしを行い、その後機械加工を経て焼入れ焼戻しを施すという流れが一般的です。このように、各熱処理の特性を理解し、製品の要求特性に応じて適切に選択・組み合わせることが重要です。



鋼種によっても最適な熱処理法は異なります。例えば、炭素含有量の低い軟鋼では焼入れ硬化性が低いため、焼ならしが主な熱処理となります。一方、合金鋼や工具鋼では焼入れ性が良好なため、焼入れ焼戻しが広く適用されます。



鉄鋼材料の組織制御と材質に関する最新研究
焼ならしと他の熱処理法の選択は、コスト面でも重要な判断となります。一般的に、焼ならしは焼入れ焼戻しよりも工程が少なく低コストですが、得られる硬度や強度は限定的です。製品の要求特性と製造コストのバランスを考慮した上で、最適な熱処理法を選定することが製造業の競争力向上につながります。
