人工関節メーカーランキングと金属素材の重要性

人工関節市場における主要メーカーのランキングと最新動向を分析。金属加工技術がどのように人工関節の品質や耐久性に影響するのか、素材選択の重要性を解説します。金属加工従事者は人工関節産業にどう関わるべきでしょうか？
金属加工

人工関節メーカーランキングの現状

人工関節メーカーランキングの現状

人工関節市場の概要
📈
市場成長率

人工関節市場は2025年〜2032年にかけて年平均6〜9%の成長率で拡大予測

🏢
主要プレイヤー

Zimmer Biomet、Stryker、Johnson & Johnsonが世界市場の約75%を占有

🔍
成長要因

高齢化社会の進展、関節疾患の増加、医療技術の進歩が市場を牽引

人工関節メーカーの世界市場シェアトップ10



人工関節市場は年々拡大を続けており、2030年までに約290億ドル（約4兆3,500億円）規模に達すると予測されています。この成長市場において、トップメーカーは高度な技術力と研究開発投資により競争優位性を確立しています。



世界の人工関節市場におけるトップ10メーカーとその市場シェアは以下の通りです。

  1. Zimmer Biomet - 世界市場の約38%を占める最大手。2015年にZimmerとBiometが合併して誕生した巨大企業で、特に人工膝関節と人工股関節で圧倒的なシェアを持っています。代表的な製品ラインには「G7」や「Continuum」があります。
  2. Stryker - 約24%のシェアを持つ世界第2位のメーカー。革新的な技術開発に注力しており、「Trident II」や「Trident HA」などの製品が高い評価を得ています。
  3. Johnson & Johnson/DePuy Synthes - 医療機器大手のJohnson & Johnson傘下のDePuy Synthesは、世界市場で約5%のシェアを持ち、包括的な整形外科ソリューションを提供しています。
  4. Smith & Nephew - イギリスを拠点とするメーカーで、約3.5%のシェアを有しています。特に「R3」シリーズが知られています。
  5. 京セラ - 日本市場では約12%のシェアを持ち、特に日本人の骨格に合わせた製品開発で知られています。「SQRUM」シリーズが代表的製品です。
  6. 帝人ナカシマメディカル - 日本市場で約3.6%のシェアを持つ国内メーカー。「Anasta」や「GSカップ」などの製品を展開しています。
  7. Medacta - スイスのメーカーで、世界市場で約2.8%のシェアを持ち、「Mpact」シリーズが主力製品です。
  8. B. Braun/Aesculap - ドイツを拠点とするメーカーで、約1.8%のシェアを持っています。「Plasmafit」が代表的な製品です。
  9. Exactech - 約0.8%のシェアを持つアメリカのメーカーで、特に解剖学的構造を重視した設計で知られています。
  10. MicroPort Orthopedics - 中国の医療機器メーカーで、約0.8%のシェアながら急速に成長しています。

これらのトップメーカーで世界市場の約75%を占めており、特にZimmer Biomet、Stryker、Johnson & Johnsonの3社による寡占状態が続いています。各社は製品の差別化、新技術の導入、地域戦略の強化などを通じて競争力を高めています。

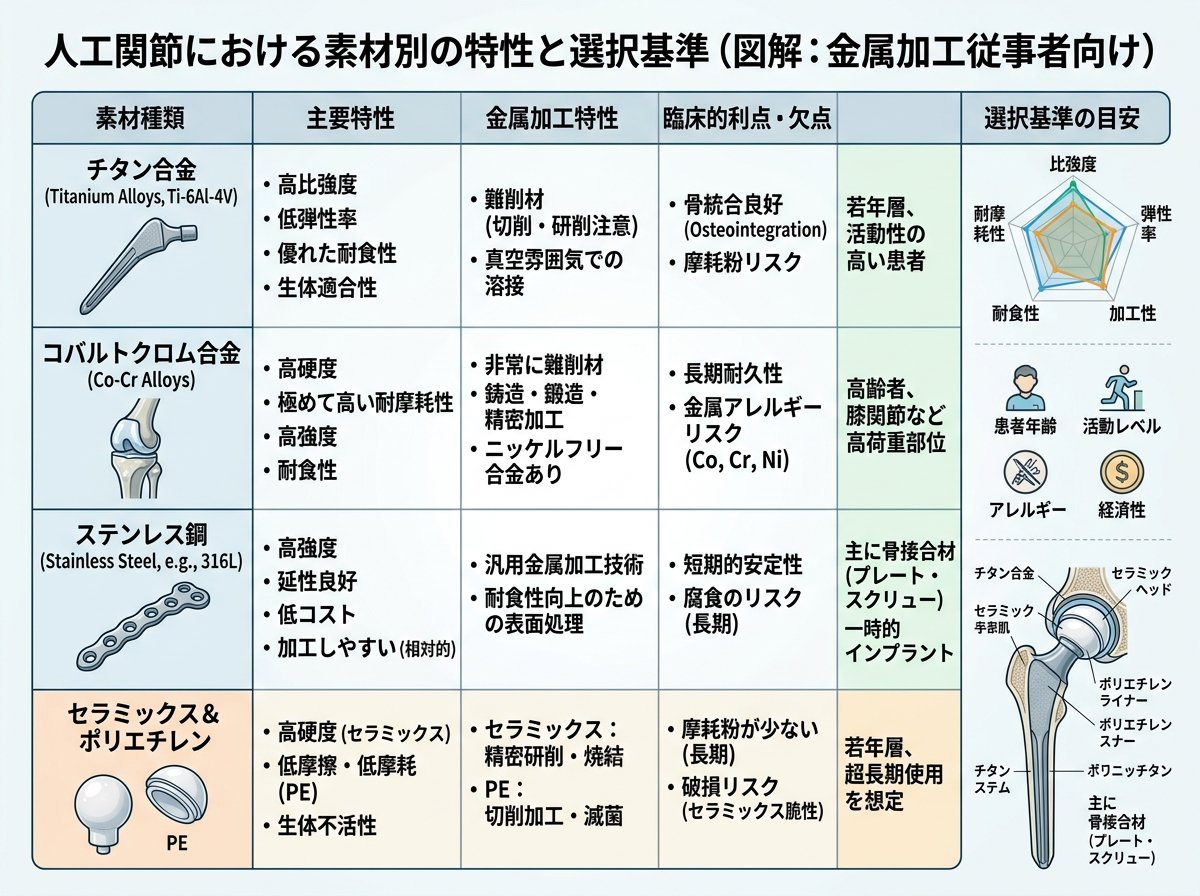

人工関節における素材別の特性と選択基準



人工関節に使用される素材は、耐久性、生体適合性、摩耗特性など多くの要素を考慮して選択されます。主な素材とその特性を見ていきましょう。



金属合金
人工関節において最も一般的に使用されるのが金属合金です。主な種類と特徴は以下の通りです。

  • チタン合金: 軽量でありながら強度が高く、生体適合性に優れているため、人工関節のステム部分によく使用されます。腐食に強く、骨との結合性も良好ですが、加工が難しく、コストが高いというデメリットもあります。
  • コバルト・クロム合金: 硬度と耐摩耗性に優れており、主に関節の摺動面に使用されます。生体適合性も良好ですが、一部の患者ではイオン溶出による金属アレルギーのリスクがあります。
  • ステンレス鋼: コストパフォーマンスに優れていますが、チタンやコバルト・クロム合金と比較すると耐食性や強度で劣るため、使用範囲は限定的です。

セラミック
金属合金に次いで使用されるのがセラミック素材です。

  • アルミナセラミック: 硬度が高く摩耗が少ないため、特に人工股関節のボール部分に使用されます。生体不活性で金属イオンの溶出もありませんが、脆性があり破損のリスクがあります。
  • ジルコニアセラミック: アルミナより強度が高いセラミックで、破損リスクが低減されていますが、コストが高い傾向にあります。
  • セラミック複合材料: 最新の技術では、アルミナとジルコニアを組み合わせた複合材料が開発され、強度と耐摩耗性のバランスを改善しています。

ポリマー
主に関節の摺動面やライナーとして使用されます。

  • 超高分子量ポリエチレン (UHMWPE): 人工関節において最も一般的に使用されるポリマーで、低摩擦係数と優れた耐摩耗性を持っています。近年では、架橋処理や抗酸化物質の添加により、さらに耐摩耗性を向上させた改良型UHMWPEも開発されています。
  • ポリエーテルエーテルケトン (PEEK): 高強度で生体適合性に優れた高機能プラスチックで、特に脊椎インプラントに使用されることがあります。

素材選択の基準
人工関節の素材選択には、以下の要素が考慮されます。

  1. 患者の年齢と活動レベル: 若年で活動的な患者には、より耐摩耗性の高い素材（セラミックや高度架橋UHMWPE）が選ばれる傾向があります。
  2. アレルギー歴: 金属アレルギーのある患者には、チタン合金やセラミックが適しています。
  3. 骨質: 骨粗鬆症などの骨質の低下がある場合は、骨との結合性に優れた素材やコーティングが選択されます。
  4. 体格: 体重の重い患者には、より高強度の素材が必要となります。
  5. コスト: 特に途上国や保険適用範囲が限られている地域では、コストも重要な選択基準となります。

最近のトレンドとしては、異なる素材を組み合わせたハイブリッド設計や、表面処理技術の進化により、従来の素材の特性を向上させる取り組みが進んでいます。また、3Dプリンティング技術の発展により、患者固有の骨格に合わせたカスタムインプラントの製造も可能になりつつあります。

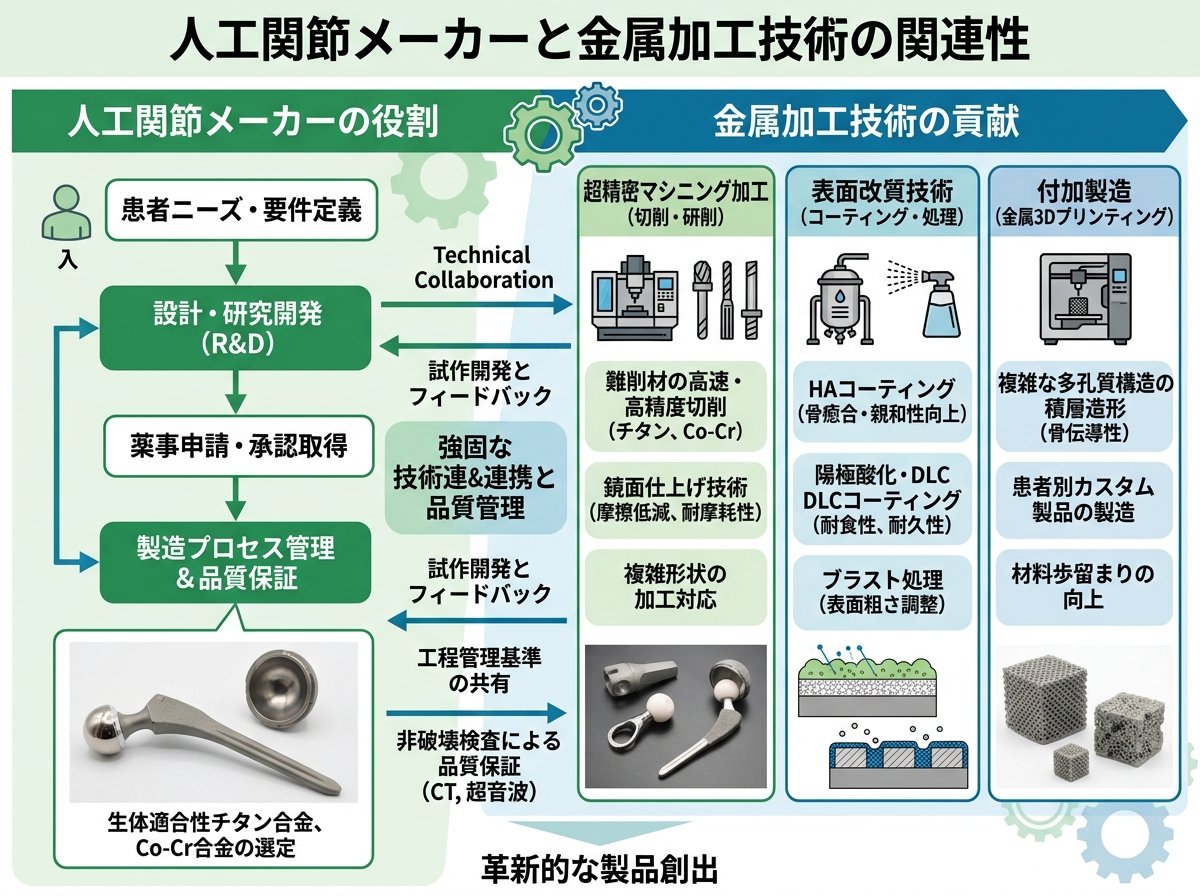

人工関節メーカーと金属加工技術の関連性



人工関節の性能と耐久性は、使用される素材だけでなく、その加工技術にも大きく依存しています。特に金属加工技術は人工関節製造の要となっており、金属加工業界と人工関節メーカーは密接に連携しています。



精密加工技術の重要性
人工関節は、ミクロンレベルの精度が要求される医療機器です。例えば、人工股関節のボールとソケットの間の隙間は0.05mm程度に管理されており、この精度が摩耗や脱臼のリスクを左右します。このような高精度を実現するために、以下の加工技術が用いられています。

  • 5軸マシニングセンタ: 複雑な三次元形状を一度の固定で加工できる高度な工作機械で、人工関節の曲面形状を精密に創り出します。
  • 放電加工: 硬質材料の微細形状加工に適しており、特に複雑なポーラス構造の形成に利用されます。
  • 精密研削・研磨: 人工関節の摺動面は、ナノメートルレベルの表面粗さが要求されるため、高度な研削・研磨技術が適用されます。

表面処理技術と生体適合性
金属の表面性状は、骨との結合性や摩耗特性に大きく影響します。人工関節の金属部品には、以下のような表面処理技術が用いられています。

  • プラズマスプレーコーティング: チタン粒子やハイドロキシアパタイトを金属表面に噴射することで、骨との結合を促進する多孔質層を形成します。
  • 陽極酸化処理: チタン表面に制御された酸化層を形成し、生体適合性を向上させます。
  • イオンプレーティング: 硬質コーティングを施すことで、耐摩耗性を向上させます。
  • ブラスト処理: 表面に微細な凹凸を形成することで、骨細胞の接着を促進します。検索結果#4によると、日本で開発された純国産人工股関節「ミルフィー」では、6〜8μmのグリッドブラスト処理が施されています。

新たな製造技術の動向
人工関節製造の分野では、従来の切削加工に加えて、以下のような新技術も導入され始めています。

  • 金属3Dプリンティング: 選択的レーザー溶融（SLM）や電子ビーム溶融（EBM）などの技術により、従来の加工法では困難だった複雑なポーラス構造を持つインプラントの製造が可能になっています。これにより、骨との結合性を向上させつつ、インプラント全体の軽量化を実現しています。
  • 積層造形と切削加工のハイブリッド: 3Dプリンティングで基本形状を形成し、精密部分は従来の切削加工で仕上げるハイブリッド製造法も注目されています。
  • バイオニック設計: 自然界の構造や生体力学に学んだデザインを取り入れることで、強度と軽量性のバランスを最適化する設計手法が広がっています。

金属加工業者と人工関節メーカーの協業
人工関節メーカーは、製品開発の初期段階から金属加工業者と緊密に協力しています。加工技術の限界や可能性を理解することで、製造可能で高性能なデザインを実現しています。また、医療機器の厳格な品質基準を満たすために、金属加工業者も医療機器GMP（Good Manufacturing Practice）に準拠した生産体制を構築する必要があります。



特に日本の金属加工業者は、高精度・高品質な技術力を強みとしており、世界的な人工関節メーカーのサプライチェーンにおいて重要な役割を果たしています。京セラや帝人ナカシマメディカルなどの日本メーカーは、この国内の優れた金属加工技術を基盤に、独自の人工関節を開発しています。



日本の人工関節メーカーの競争力と特徴



日本の人工関節市場において、国内メーカーは世界的な巨大企業と競争しながらも、独自の強みを活かした製品開発を進めています。日本メーカーの特徴と競争力について詳しく見ていきましょう。



主要な日本の人工関節メーカー

  1. 京セラ
    • 日本の人工股関節市場で約12%のシェアを持つトップの国内メーカー
    • セラミックス技術を核とした製品開発が強み
    • 「SQRUM」シリーズは日本人の骨格に合わせた設計が特徴
    • 長期安定性を重視した製品開発哲学
  2. 帝人ナカシマメディカル
    • 日本市場で約3.6%のシェアを持つ
    • 元々精密機械部品メーカーであったナカシマプロペラから派生
    • 「Anasta」「GSカップ」などの製品ラインを展開
    • 金属加工技術を活かした高精度インプラントが強み
  3. カーム・ラーナ
    • 検索結果#4に言及されている新興の国内メーカー
    • 「ミルフィー」という純国産人工股関節を開発
    • 特に日本人女性の体格に適した設計と独自のネイビーブルーカラーが特徴
    • インプラントの正確な設置を助ける特許技術を保有

日本メーカーの強みと市場戦略
日本の人工関節メーカーは、以下のような強みを活かして市場で競争しています。

  1. 日本人の体格に特化した設計
    • 欧米人と比較して小柄で骨格が異なる日本人向けに最適化された製品設計
    • 特に日本人女性の骨格に合わせたインプラントは、外国製品よりも適合性が高い傾向
  2. 高度な金属加工・精密加工技術
    • 日本のものづくり技術を活かした高精度な製品製造
    • ミクロン単位の精度管理による高品質な製品
  3. 長期耐久性の重視
    • 再手術リスクを低減するための材料選定と設計
    • 長期的な摩耗特性や固定安定性を重視した製品開発
  4. 医師との緊密な連携
    • 日本の整形外科医との密接な協力関係による臨床ニーズの把握
    • 手術手技に合わせたインスツルメントの開発

課題と今後の展望
日本メーカーは強みを持つ一方で、以下のような課題も抱えています。

  1. グローバル展開の遅れ
    • 国内市場が中心で、海外市場でのプレゼンスが限定的
    • レギュラトリー対応や販売ネットワーク構築の遅れ
  2. 規模の経済の不利
    • 大手外資系メーカーと比較して生産規模が小さく、コスト競争力で劣る面も
  3. 研究開発投資の制約
    • 大手メーカーに比べて研究開発予算が限られており、革新的技術開発の速度で遅れをとるリスク

今後の展望としては、以下のような方向性が見えてきます。

  • アジア市場への展開強化: 体格的特性が近いアジア諸国市場をターゲットとした海外展開
  • 先進デジタル技術の活用: 手術ナビゲーションシステムや患者固有設計（PSI）などのデジタル技術との統合
  • 特定分野での専門性強化: ニッチな領域や特定の関節に特化した高付加価値製品の開発

「ミルフィー」のような純国産人工股関節の開発は、日本メーカーが自国の患者特性に合わせた製品開発を進めている好例と言えます。こうした取り組みは、グローバル企業が主導する市場において、日本メーカーの存在意義を高める重要な戦略となっています。



人工関節製造における金属加工の品質管理ポイント



人工関節は人体に長期間埋め込まれる医療機器であるため、その製造、特に金属加工における品質管理は極めて重要です。人工関節の安全性と耐久性を確保するための金属加工における品質管理のポイントを詳しく解説します。



医療機器としての規制要件
人工関節は高リスク医療機器（日本ではクラスⅣ）に分類され、厳格な規制の下で製造される必要があります。

  • 医療機器QMS省令への適合: 人工関節の製造には、医療機器の品質マネジメントシステムに関する省令への適合が求められます。
  • ISO 13485認証: 医療機器の品質マネジメントシステムの国際規格認証の取得が必要です。
  • ASTM F75、ASTM F136などの素材規格: 人工関節に使用される金属材料は、これらの国際規格に適合している必要があります。
  • 薬機法（旧薬事法）による規制: 日本国内では薬機法に基づく製造販売承認が必要です。

金属加工における重要管理点

  1. 材料管理
    • トレーサビリティ: 使用する全ての金属材料のロット管理と履歴追跡が必須です。
    • 受入検査: 材料証明書の確認、組成分析、機械的特性試験などによる材料品質の確認が必要です。
    • 保管環境: 汚染や劣化を防ぐための適切な環境下での管理が求められます。
  2. 加工プロセスの管理
    • 工程能力指数（Cpk）の管理: 特に重要な寸法については、Cpk≧1.33以上が一般的に要求されます。
    • 切削条件の最適化: 熱影響による材料特性の変化を最小限に抑える切削条件の設定が重要です。
    • 工具管理: 工具の摩耗や損傷が製品品質に影響するため、定期的な交換と検査が必要です。
    • 加工順序の最適化: 残留応力を最小化するための加工順序の設計が重要です。
  3. 表面処理と仕上げ
    • 表面粗さ管理: 摺動面の表面粗さは、通常Ra0.05μm以下という極めて厳しい基準が設けられています。
    • 表面処理の均一性: プラズマスプレーやブラスト処理などの表面処理の均一性が求められます。
    • エッジ処理: 鋭利なエッジは周囲の組織を損傷する可能性があるため、適切な面取りが必要です。
    • 洗浄プロセス: 加工油や微小な金属粒子を完全に除去するための高度な洗浄工程が必要です。
  4. 検査技術
    • 三次元測定機による全数検査: 重要寸法については、高精度の三次元測定機による検査が行われます。
    • 非破壊検査: X線CTや超音波検査などによる内部欠陥の検出が必要です。
    • 表面性状評価: 光学式表面粗さ計や電子顕微鏡による表面状態の評価が行われます。
    • 清浄度検査: 残留粒子や汚染物質の検出のための特殊な検査が必要です。

先進的な品質管理アプローチ
最新の人工関節製造では、以下のような先進的な品質管理手法も導入されています。

  • 統計的プロセス管理（SPC）: リアルタイムでの加工パラメータのモニタリングと統計的分析による品質維持。
  • デジタルツイン: 仮想環境で加工シミュレーションを行い、実際の加工前に問題を予測・解決。
  • 機械学習による異常検知: AI技術を活用した加工異常の早期検出と予防的メンテナンス。
  • レーザートラッカー: 加工中の変形や位置ずれをリアルタイムで捉える高精度測定システム。

金属加工業者への実践的アドバイス
人工関節製造に参入を検討している金属加工業者へのポイントは以下の通りです。

  1. 医療機器製造業登録の取得: 人工関節部品を製造するには、医療機器製造業の登録が必要です。
  2. クリーンルーム設備の導入: 最低でもISO Class 8（クラス100,000）相当のクリーン環境が必要です。
  3. 専門人材の確保: 医療機器の品質保証や規制要件に精通した人材の確保が重要です。
  4. トレーサビリティシステムの構築: 材料から製品までの一貫した履歴追跡システムの構築が必須です。
  5. バリデーション体制の整備: 加工プロセスの妥当性確認や変更管理プロセスの整備が必要です。

金属加工の品質が人工関節の性能と患者の生活の質に直結することを常に意識し、最高水準の品質管理を実践することが求められます。人工関節製造は高い参入障壁がある分野ですが、高度な技術力と品質管理体制を持つ金属加工業者にとっては、安定した高付加価値ビジネスとなる可能性があります。
