放電加工の電極と素材の選び方と特徴ガイド

放電加工の電極と素材の選び方と特徴

放電加工は金属加工において重要な技術であり、特に複雑な形状や硬い素材の加工において欠かせない方法です。この技術の成否を左右する重要な要素の一つが「電極」です。本記事では、放電加工における電極と素材の選び方、そしてそれぞれの特徴について詳しく解説します。

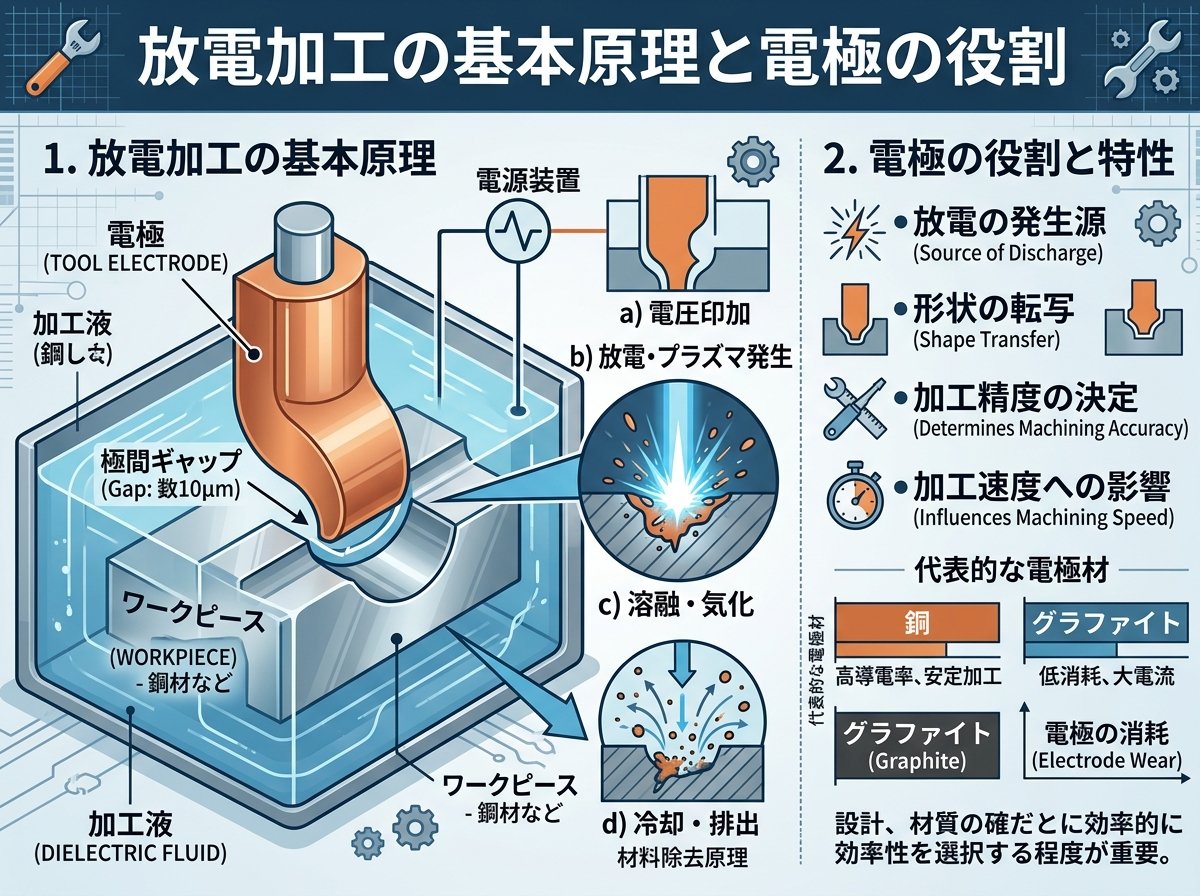

放電加工の基本原理と電極の役割

放電加工は、電極と工作物の間に発生する放電現象を利用して材料を除去する加工方法です。この技術の最大の特徴は、通常の切削加工では困難な硬い材料や複雑な形状を高精度に加工できることにあります。

放電加工の基本原理を理解するためのポイントは以下の通りです。

• 非接触加工：電極と工作物が直接接触せず、放電による熱エネルギーで材料を除去します
• 加工対象：電気を通す導電性材料であれば加工可能です
• 加工液：絶縁性の液体（通常は油や精製水）中で加工を行います
• 放電現象：電極と工作物間に数十〜数百ボルトの電圧をかけることで放電が発生します

放電加工における電極の役割は非常に重要です。電極は放電のエネルギー源となり、その形状が工作物に転写されます。つまり、電極の精度と材質が最終的な加工精度に直接影響するのです。

放電加工は大きく分けて以下の3種類があり、それぞれ異なる電極を使用します。

1. 型彫り放電加工：成形された電極で凹凸形状を作る方法
2. ワイヤー放電加工：細いワイヤーを電極として使用する方法
3. 細穴放電加工：パイプ状の電極で微細な穴を作る方法

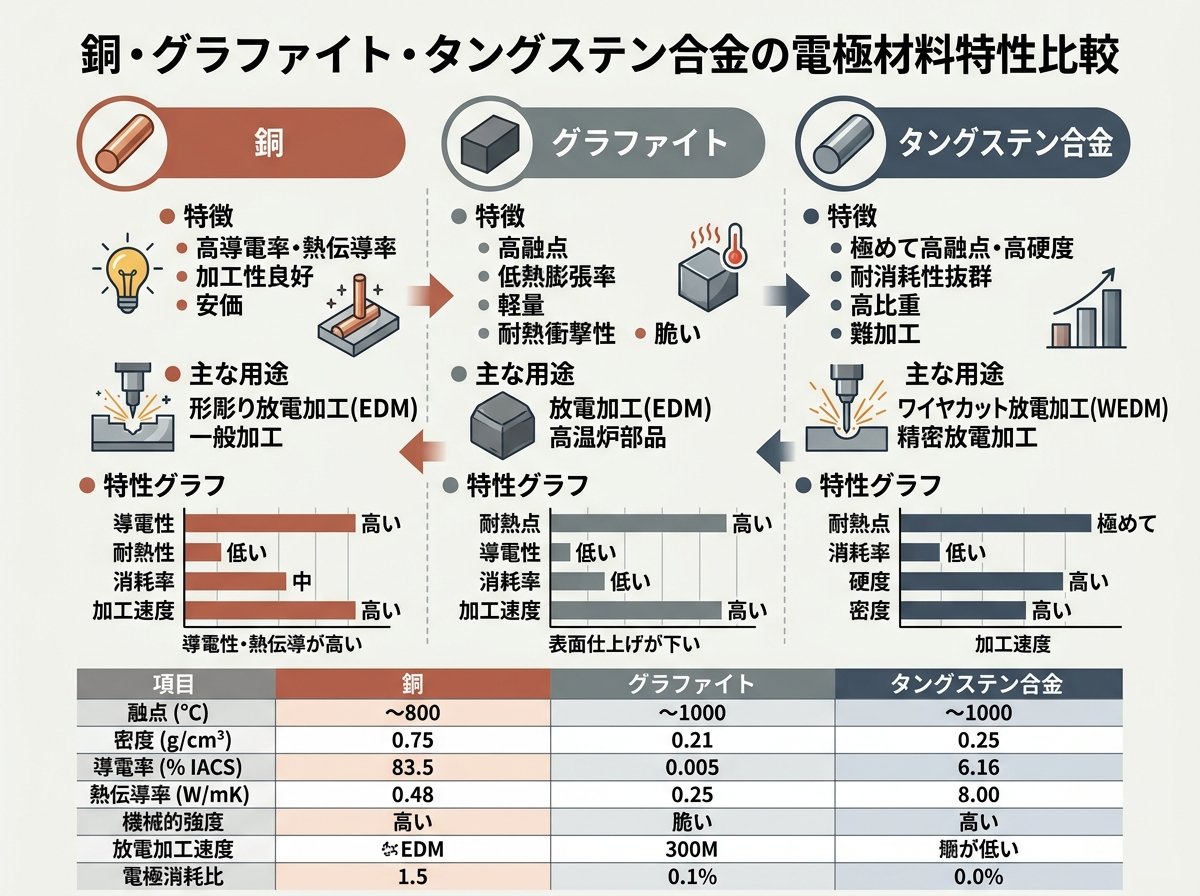

銅・グラファイト・タングステン合金の電極材料特性比較

放電加工で使われる代表的な電極材料には、銅、グラファイト、タングステン合金などがあります。それぞれの特徴を詳しく見ていきましょう。

【銅電極】
銅は放電加工において最も一般的に使用される電極材料の一つです。その特徴は以下の通りです。

• 高い熱伝導性：加工時に発生する熱を素早く放散できます
• 柔軟性：形状を自由に加工しやすい特性があります
• 安定性：高温時も比較的安定性を保ちやすく、放電時の熱やストレスに対する耐久性があります
• 電極寸法変化：熱膨張係数が大きいため、微細な加工や高精度加工に向かない場合があります
• コスト：比較的低価格で入手可能です

銅電極は特に超硬合金やチタン合金などの加工に適しており、表面粗さが重要な場合に選ばれることが多いです。

【グラファイト電極】
グラファイトは現在、放電加工電極として最も広く使用されている材料です。

• 耐熱性：非常に高い耐熱性を持ち、高温での変形が少ないです
• 加工性：機械加工に適しており、複雑な形状を作りやすいです
• 耐摩耗性：長時間の加工に耐えられる優れた耐摩耗性を持ちます
• 熱膨張係数：銅の1/3程度で、電極製作時の加工効率が高いです
• 特性：精密加工や微細加工において高精度を維持しやすいです

特に鋼材の加工において効率が良く、複雑な形状の金型製作などに多用されています。

【タングステン合金電極】
銀タングステンや銅タングステンなどのタングステン合金も優れた電極材料です。

• 機械加工性：良好な機械加工性を持ち、精密な電極形状が作れます
• 耐久性：高い耐久性があり、長時間の加工に適しています
• 精度：高精度な加工や微細加工に適しています
• 適合性：超硬材の加工にも適しています
• コスト：高価なため、高品質で単価の高い加工に使用されることが多いです

これらの特性を表で比較すると、以下のようになります。

電極材料	熱伝導性	耐摩耗性	加工性	コスト	主な用途
銅	高い	中程度	良好	低〜中	一般的な放電加工、表面粗さ重視の加工
グラファイト	中程度	高い	優れている	中	複雑形状の金型、鋼材加工
銀タングステン	非常に高い	非常に高い	良好	高い	微細・精密加工、超硬材加工
銅タングステン	高い	高い	良好	高い	精密加工、長時間加工

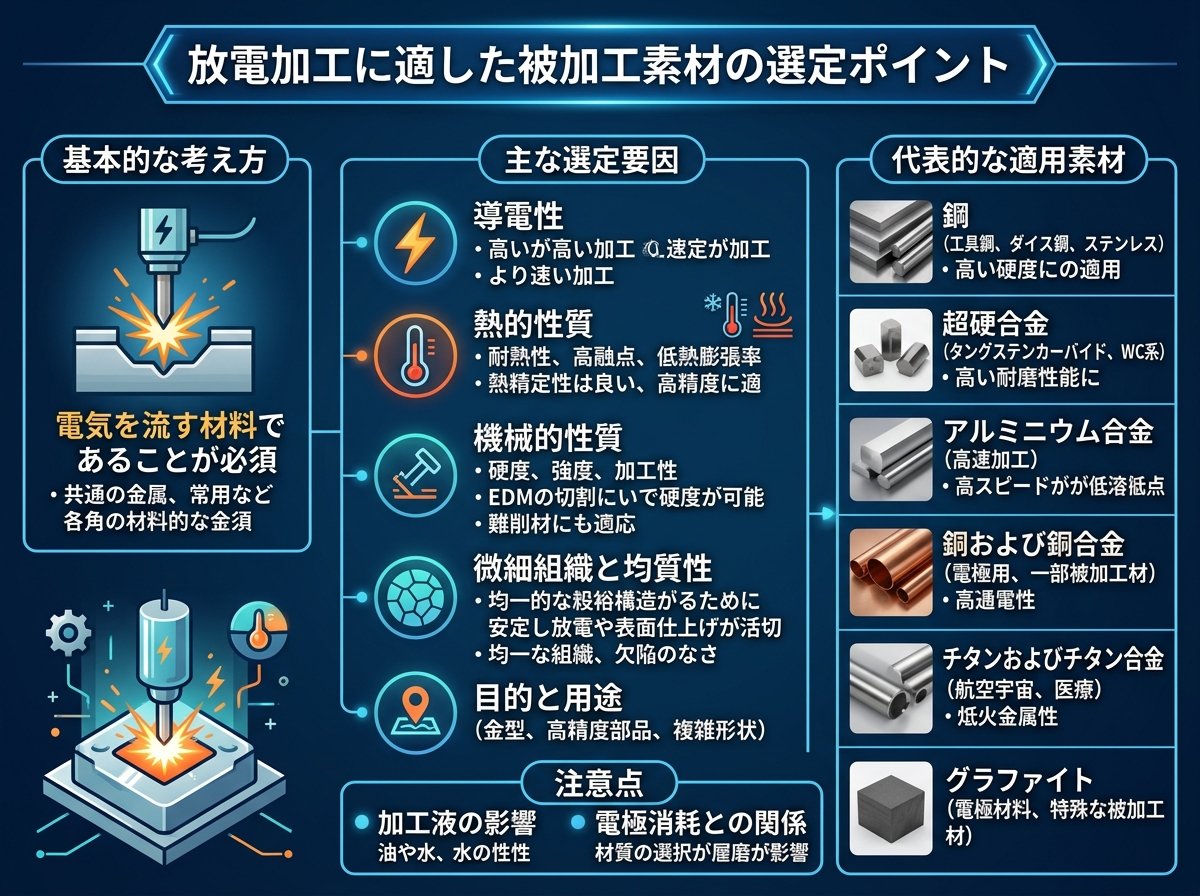

放電加工に適した被加工素材の選定ポイント

放電加工は様々な材料に適用できますが、最適な結果を得るためには被加工素材の特性を理解することが重要です。

放電加工に適した素材の特徴としては、以下のポイントが挙げられます。

• 高い電気伝導率：放電現象を効率的に発生させるために必要です
• 低い融点：材料除去効率に影響します
• 低い熱伝導率：熱が集中しやすく、除去効率が高まります
• 低い硬度：加工のしやすさに関連します

これらの特性を兼ね備えた素材として、以下のものが放電加工に適しています。

• 軟鋼：一般的な構造用鋼材
• アルミ合金：航空宇宙産業や自動車部品などに使用
• 銅合金：電気部品や熱交換器部品などに使用
• ステンレス鋼：耐食性が求められる部品
• チタン合金：医療機器や航空宇宙部品

一方で、放電加工に向かない素材もあります。

• 高炭素鋼：加工後の品質低下が起こりやすい
• 焼入れ鋼：加工が困難な場合がある
• 鋳鉄：加工中に問題が発生しやすい

加工対象の材料特性によって、電極材料の選定も変わってきます。例えば、超硬合金を加工する場合は、銅タングステンやグラファイト電極が適しています。アルミニウム合金の場合は、銅電極が良い結果をもたらすことが多いです。

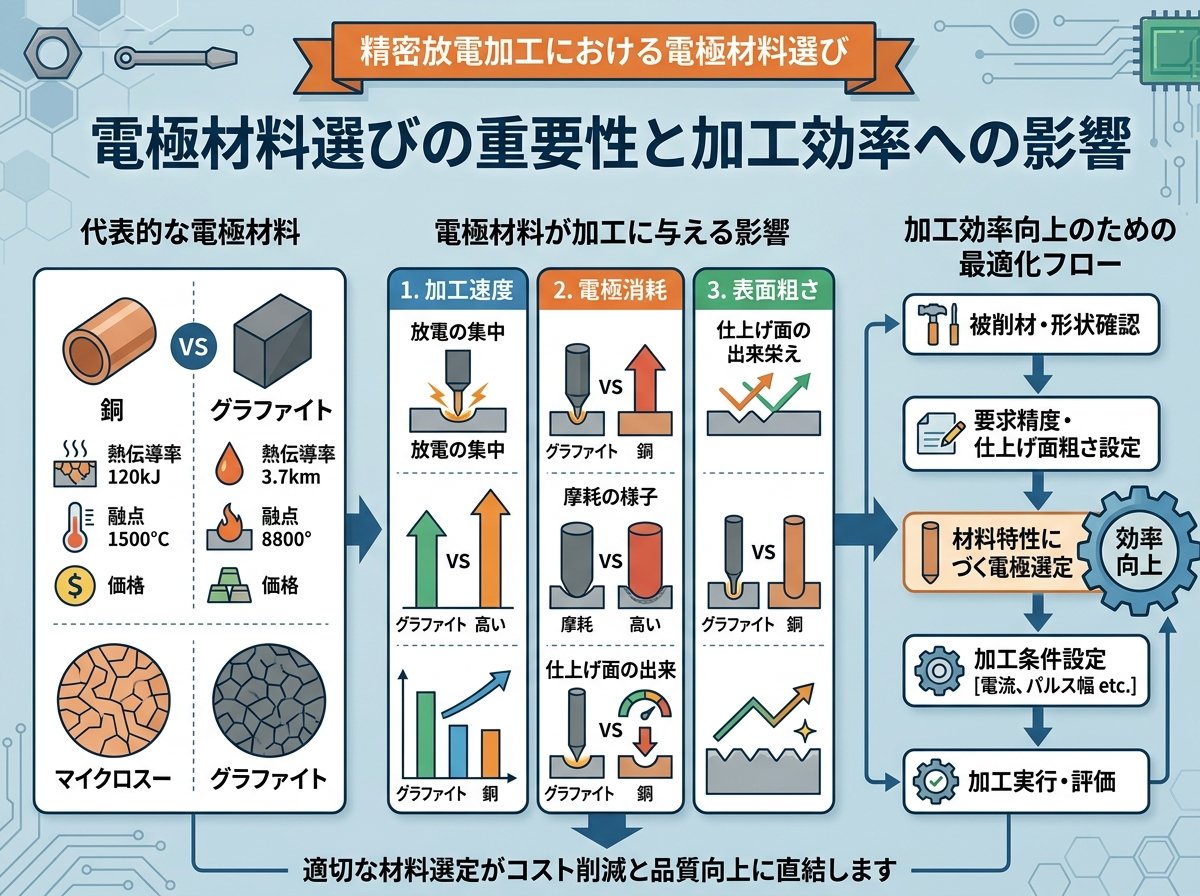

電極材料選びの重要性と加工効率への影響

放電加工における電極材料の選択は、加工効率、加工精度、そして最終的なコストに大きな影響を与えます。

電極選びのポイントとして、以下の要素を考慮する必要があります。

1. 材質の熱伝導率

   熱伝導率の高い電極材料は、放電加工中に発生する熱を素早く放散させることができます。これにより、電極の変形や損傷を防ぎ、加工精度を維持できます。放電加工では材料の融点よりも低い温度で加工が行われるため、熱管理は極めて重要です。




2. 耐摩耗性

   電極は加工中に徐々に摩耗していくため、耐摩耗性の高い材料を選ぶことで電極の寿命を延ばし、交換頻度を減らすことができます。特に大量生産や長時間の加工では、この点が重要となります。




3. 耐腐食性

   放電加工で使用する加工液には、腐食性の物質が含まれていることがあります。そのため、電極材料の耐腐食性も考慮する必要があります。




4. 加工段階に合わせた電極の使い分け

   放電加工では、「粗取り用」と「仕上げ用」など、加工段階によって電極を使い分けることが多いです。粗加工では除去効率を重視し、仕上げ加工では表面品質や精度を重視した電極材料を選ぶことが効果的です。




電極材料の選択が加工効率に与える具体的な影響として、以下の点が挙げられます。

• 加工速度：適切な電極材料を選ぶことで、材料除去率を最大化できます
• 表面品質：電極材料によって、仕上がり面の粗さや品質が変わります
• 電極消耗率：耐摩耗性の高い材料を選ぶことで、電極の消耗を抑えられます
• 精度維持：熱膨張係数の小さい材料は、寸法精度を保ちやすいです

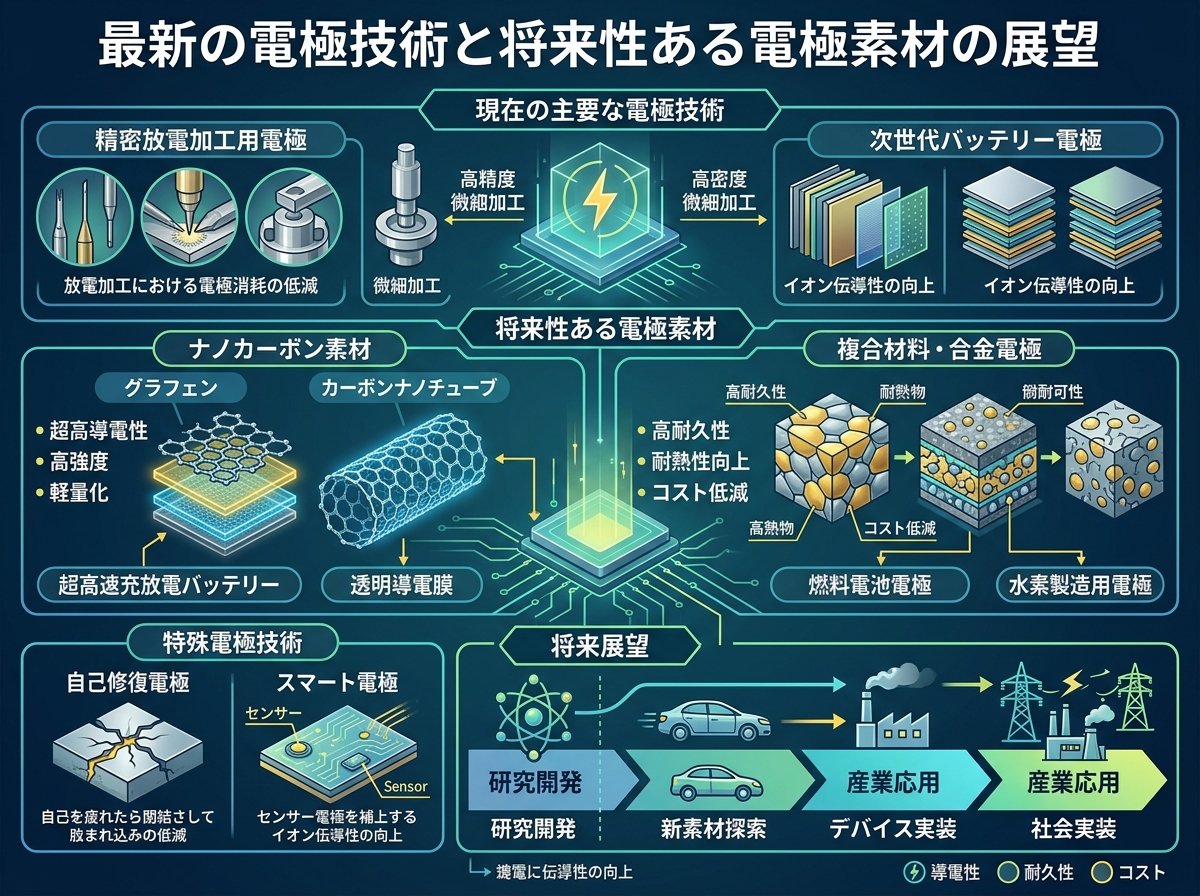

最新の電極技術と将来性ある電極素材の展望

放電加工技術は日々進化しており、電極材料や製造方法においても新たな技術開発が進んでいます。ここでは、最新の電極技術と将来性ある電極素材について考察します。

近年注目されている電極技術には以下のようなものがあります。

• 複合材料電極：異なる材料を組み合わせることで、各材料の長所を活かした電極の開発が進んでいます。例えば、銅とグラファイトの複合材料は、銅の高い導電性とグラファイトの耐摩耗性を併せ持ちます。
• コーティング技術：従来の電極材料に特殊なコーティングを施すことで、耐摩耗性や熱伝導性を向上させる技術が開発されています。ナノスケールのコーティングにより、電極の性能を大幅に向上させることが可能になりつつあります。
• 積層造形技術：3Dプリンティング技術を用いた電極製造により、従来の切削加工では困難だった複雑な形状の電極を効率的に製造できるようになってきています。これにより、より複雑な形状の加工が可能になり、製品設計の自由度が高まります。

将来性ある電極素材としては、以下のようなものが研究されています。

• ナノ構造材料：ナノレベルで制御された構造を持つ材料は、従来の材料と比較して優れた特性を示すことがあります。ナノカーボン材料やナノメタル複合材料などが研究されています。
• セラミック複合材料：特定のセラミック複合材料は、高い耐熱性と耐摩耗性を持ち、電気伝導性も確保できるため、次世代の電極材料として期待されています。
• 環境配慮型材料：環境負荷の少ない材料や製造プロセスへの関心が高まる中、サステナブルな電極材料の開発も進んでいます。リサイクル可能な材料や、有害物質を含まない材料などが注目されています。

これらの新技術と新素材は、放電加工の効率や精度をさらに向上させる可能性を秘めています。製造業におけるデジタル化やIoT化の流れとともに、電極技術も進化を続けることでしょう。

放電加工を行う上で、これらの最新技術動向を把握しておくことは、競争力維持のために非常に重要です。特に高精度な加工や特殊材料の加工に取り組む企業にとっては、電極技術の革新が新たなビジネスチャンスをもたらす可能性があります。

電極選定のケーススタディと実践的アドバイス

実際の現場での電極選定にはさまざまな要因が絡んできます。ここでは、具体的なケースを想定した電極選定と実践的なアドバイスを紹介します。

【ケース1：高精度な金型加工】
精密な金型を製作する場合、特に重要なのは加工精度と表面品質です。

• 推奨電極：銀タングステン
• 理由：高い精度を維持しながら、優れた表面品質を実現できます
• 考慮点：コストは高いですが、高品質な金型が求められる場合は投資に見合う価値があります

【ケース2：大型の鋼材加工】
大型の鋼材を加工する場合、加工効率と電極の耐久性が重要になります。

• 推奨電極：グラファイト
• 理由：耐摩耗性が高く、熱膨張係数が小さいため、大型加工でも安定した結果が得られます
• 考慮点：グラファイトは粉塵が発生するため、適切な集塵システムが必要です

【ケース3：超硬合金の微細加工】
超硬合金などの硬い材料の微細加工には、特別な考慮が必要です。

• 推奨電極：銅タングステン
• 理由：硬度が高く、微細な形状も維持できる特性があります
• 考慮点：放電条件の微調整が必要で、経験豊富な技術者の監督が重要です

実践的なアドバイスとして、以下のポイントを押さえておくと良いでしょう。

1. 電極の使い分け戦略

   一つの加工プロセスの中でも、粗加工用と仕上げ加工用に電極を使い分けることで、効率と品質の両立が可能になります。




2. 電極のメンテナンス

   電極は使用中に摩耗していくため、定期的な点検とメンテナンスが重要です。特に重要な加工では、定期的に電極の寸法精度を確認することをお勧めします。




3. 加工条件との相関関係

   電極材料の特性と放電加工条件（電流値、パルス幅、休止時間など）には密接な関係があります。電極材料を変更した場合は、加工条件の再調整が必要になることを覚えておきましょう。




4. コストバランスの考慮

   高価な電極材料が常に最適というわけではありません。加工の要求精度、生産量、納期などを総合的に考慮して、最適なコストパフォーマンスを実現できる電極材料を選ぶことが重要です。




放電加工における電極選定は、単に材料特性だけでなく、加工対象、求められる精度、生産性、コストなど多くの要素のバランスを考慮して行う必要があります。現場での経験と専門知識を積み重ねることで、より効率的で高品質な加工が可能になるでしょう。
