SCMとは 材質の特徴と種類と加工方法

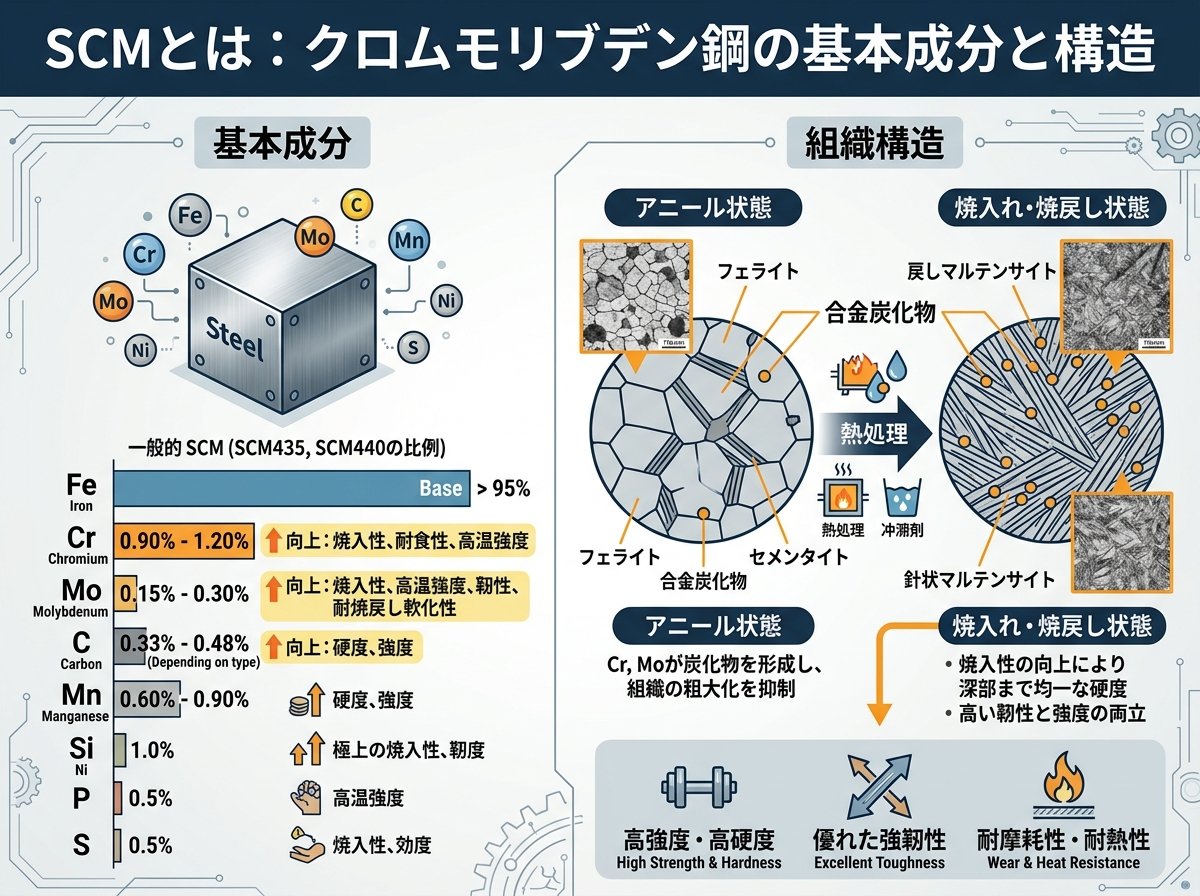

SCMとは クロムモリブデン鋼の基本成分と構造



SCM材は、機械構造用合金鋼の一種で、「クロムモリブデン鋼」とも呼ばれています。この鋼材は日本工業規格（JIS G 4053）に規定されており、その名称は含有元素に由来しています。「SCM」の各アルファベットは以下の意味を持っています。



• S：Steel（鋼）
• C：Chromium（クロム）
• M：Molybdenum（モリブデン）

SCM材の主成分は鉄（Fe）をベースに、クロム（Cr）とモリブデン（Mo）を添加したものです。この組み合わせによって鋼の結晶格子が強化され、優れた機械的特性が実現します。一般的なSCM材の主要成分比率は以下のようになっています。



• クロム（Cr）：0.9～1.5％
• モリブデン（Mo）：0.15～0.45％
• 炭素（C）：0.15～0.45％（種類により異なる）
• マンガン（Mn）：0.60～0.90％
• その他：ニッケル（Ni）などが微量に含まれる場合もあります

クロムは耐摩耗性と硬度を向上させるとともに、腐食に対する耐性も高める役割を果たします。一方、モリブデンは高温環境下での強度維持と靭性向上に寄与します。炭素含有量は基本的な強度と硬度に影響し、SCM材の種類によって異なります。



業界では「クロモリ」や「クロモリ鋼」という略称でも知られており、特に自動車業界や工具メーカーでこの呼び名が一般的です。SCM材は炭素鋼（SC材）の改良版として位置づけられており、より高い機械的特性を実現しています。

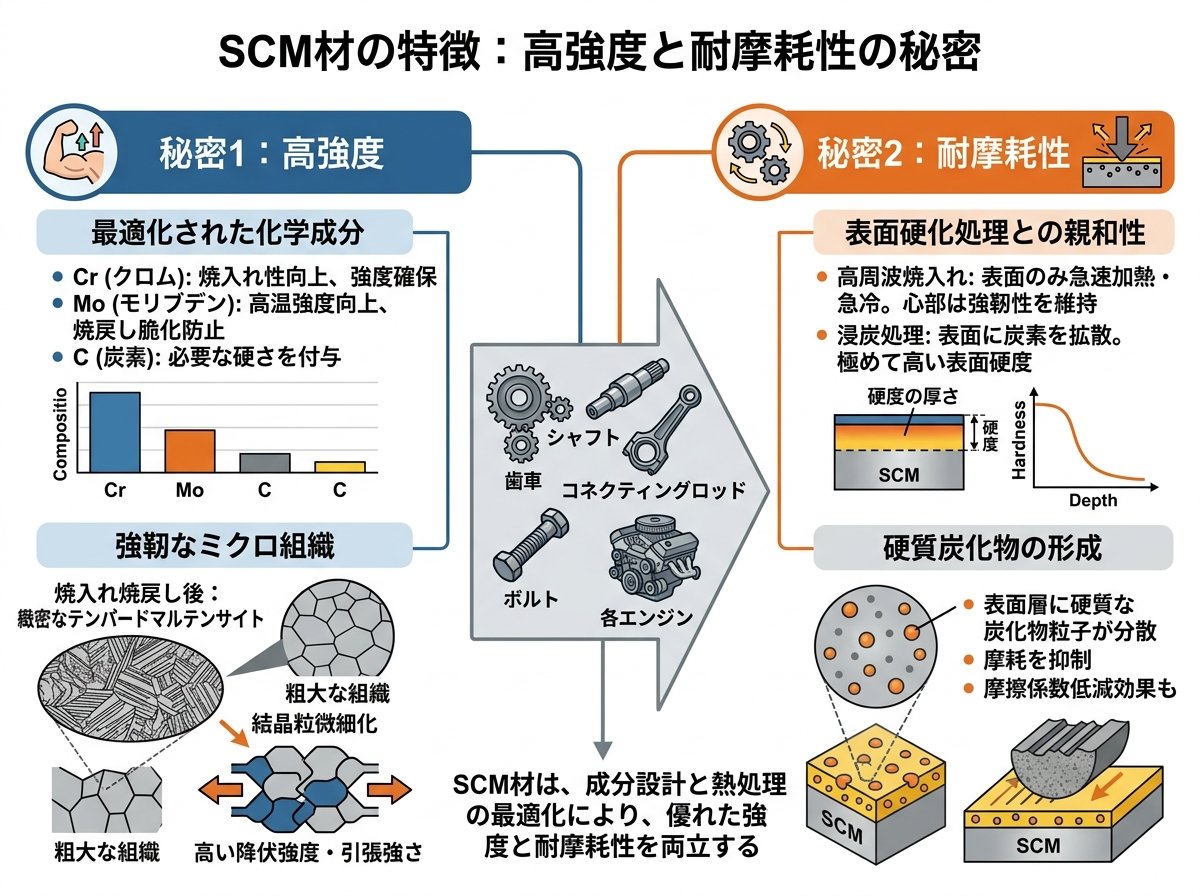

SCM材の特徴 高強度と耐摩耗性の秘密



SCM材が多くの産業で重宝される理由は、その優れた機械的特性にあります。主な特徴を詳しく見ていきましょう。



1. 高い強度と靭性のバランス
SCM材は、高い引張強度と耐衝撃性を兼ね備えています。特に熱処理を施すことで、硬度を保ちながらも靭性（粘り強さ）を向上させることができます。これにより、高い負荷がかかる部品や、振動や衝撃を受ける部品に適しています。



2. 優れた焼入れ性（熱処理特性）
SCM材は焼入れ性に優れており、熱処理による機械的特性の調整が容易です。表面だけでなく内部まで均一に硬化させることができるため、大型部品の製造にも適しています。この特性により、用途に応じて硬さと靭性のバランスを最適化できます。



3. 高温環境下での安定性
SCM材の最大の特徴のひとつは、約500℃前後の高温環境下でも強度を維持できる点です。これはモリブデンの添加効果によるもので、高温にさらされる自動車エンジン部品やボイラー部品などに適しています。



4. 耐摩耗性と耐食性
クロムの添加により、SCM材は優れた耐摩耗性を持ちます。歯車やベアリングなど、摩擦が生じる部品に適しています。また、一般的な炭素鋼と比較すると耐食性も向上していますが、ステンレス鋼と比べると耐食性は劣るため、使用環境には注意が必要です。



5. 良好な加工性
SCM材は、切削加工や溶接などの加工性が比較的良好です。特に低炭素タイプのSCM415などは加工性に優れています。ただし、炭素含有量が増えるほど加工性は低下するため、高炭素タイプのSCM440などでは適切な工具選定や加工条件の設定が重要になります。



こうした特性の組み合わせにより、SCM材は自動車部品、産業機械部品、航空機部品など、高い信頼性が求められる用途で幅広く使用されています。

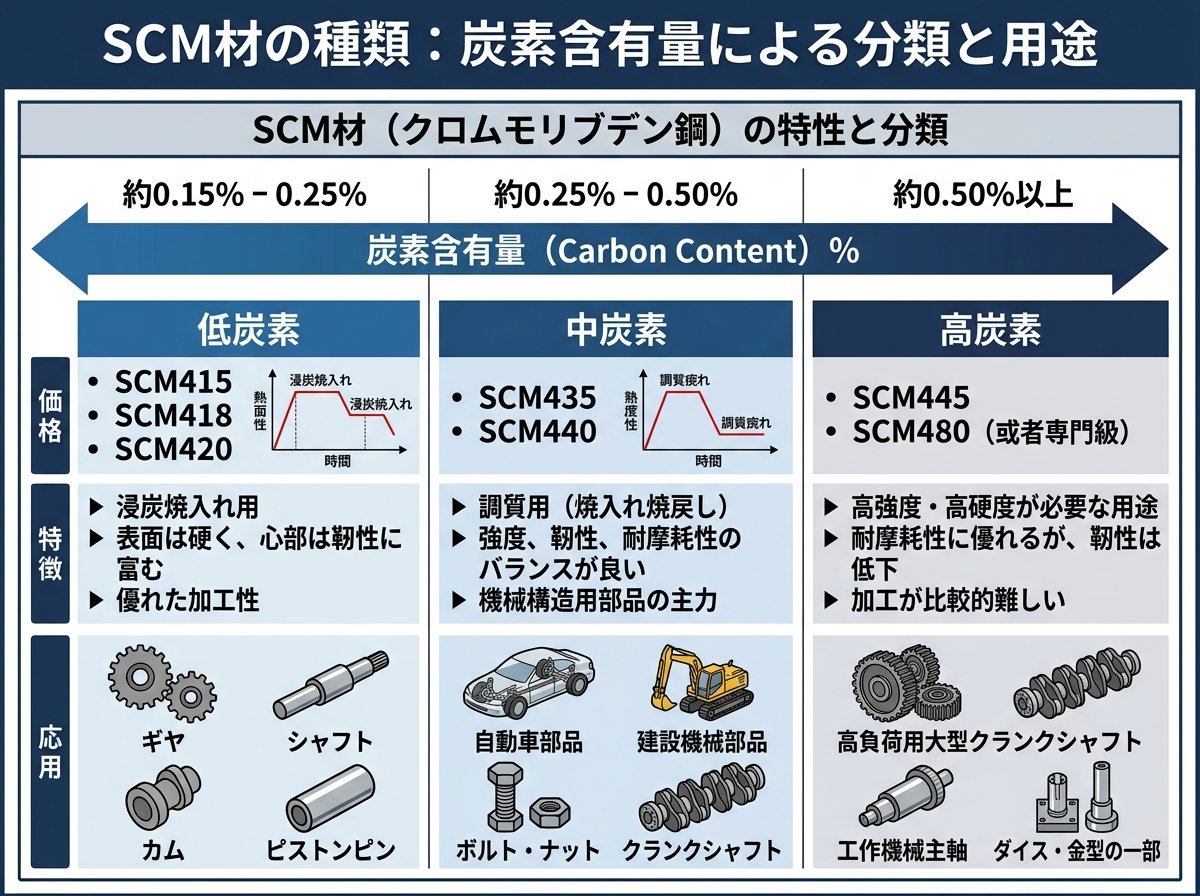

SCM材の種類 炭素含有量による分類と用途



SCM材は、炭素含有量や添加元素の割合によって多くの種類に分類されます。JIS規格では「SCM4〇〇」と表示され、「4」は合金元素量を表すコードで、「〇〇」の部分は炭素含有量（×100%）を示しています。例えば、SCM435は炭素含有量が約0.35%であることを意味します。



以下に、代表的なSCM材の種類とその特徴、主な用途を紹介します。



SCM415（炭素含有量：約0.15%）

• 特徴：SCM材の中で最も加工性に優れており、浸炭処理後に高い耐摩耗性を発揮します。適度なしなりと振動吸収性があります。
• 用途：自動車の歯車、シャフト、小型ギア、カムシャフトなどの浸炭焼入れ部品に適しています。
• 熱処理：主に浸炭処理が施されます。

SCM420（炭素含有量：約0.20%）

• 特徴：SCM415よりもやや高い炭素含有量で、強度と耐摩耗性が向上しています。
• 用途：中程度の負荷がかかる自動車部品や機械部品に使用されます。
• 熱処理：浸炭焼入れまたは焼入れ・焼戻し処理が適しています。

SCM435（炭素含有量：約0.35%）

• 特徴：バランスの取れた強度と靭性を持ち、SCM材の中でも最も汎用性が高いとされています。
• 用途：自動車のコネクティングロッド、クランクシャフト、ボルト・ナット類、建設機械部品など幅広く使用されます。
• 熱処理：一般的に焼入れ・焼戻し処理が行われます。

SCM440（炭素含有量：約0.40%）

• 特徴：SCM435よりもさらに高い強度と耐摩耗性を持ちますが、やや靭性は低下します。
• 用途：高強度が求められる大型機械部品、高負荷のギア、シャフト、軸受けなどに適しています。
• 熱処理：焼入れ・焼戻し処理が基本です。

SCM445（炭素含有量：約0.45%）

• 特徴：SCM材の中で最も高い炭素含有量を持ち、高い強度と耐摩耗性を発揮します。
• 用途：特に高い強度と耐摩耗性が要求される重要部品に使用されます。
• 熱処理：精密な焼入れ・焼戻し処理が必要です。

SCM材の選定においては、必要な強度や靭性、使用環境、加工方法などを考慮して最適な種類を選ぶことが重要です。炭素含有量が多いほど強度と硬さは増しますが、加工性や靭性は低下する傾向があります。用途に応じた適切なバランスを考慮した選択が求められます。

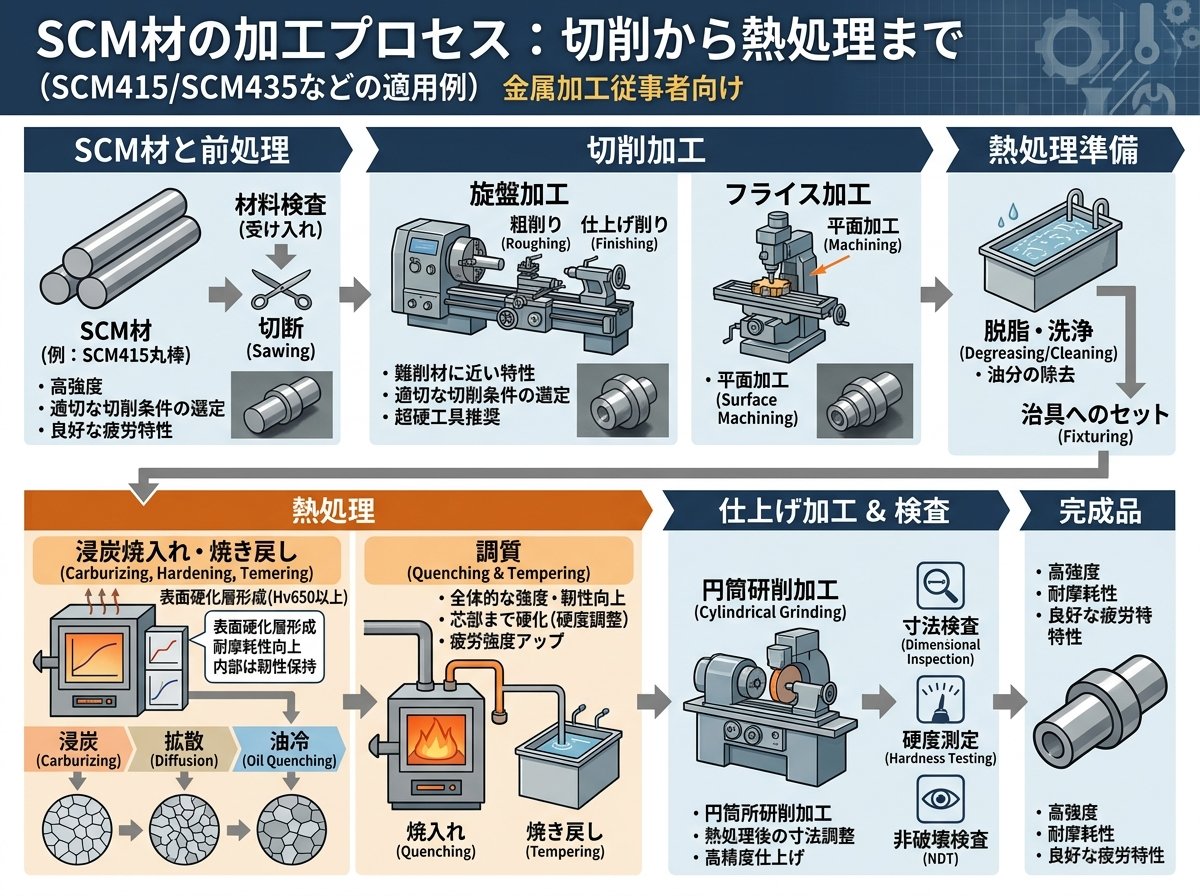

SCM材の加工方法 切削から熱処理まで



SCM材は優れた機械的特性と加工性を持ち、多様な加工方法に対応可能です。ここでは、主な加工方法とその特徴、注意点について詳しく解説します。



1. 切削加工
SCM材は比較的良好な切削性を持ちますが、炭素含有量が増すほど加工が難しくなります。



• 推奨工具：超硬工具やコーティング工具が適しています。特に高硬度材（SCM435、SCM440など）には、TiAlNコーティングなどの耐熱性・耐摩耗性に優れた工具が推奨されます。
• 切削条件：SCM材は加工硬化を起こしやすいため、適切な切削速度と送り速度の設定が重要です。一般に低～中速での切削が適しています。
• 冷却：加工熱を抑えるため、切削油や冷却剤の適切な使用が必要です。
• 注意点：連続切削よりも断続切削の方が工具寿命が短くなる傾向があります。切削中に硬化層が形成されると工具摩耗が急速に進むため注意が必要です。

2. 旋盤加工
円筒形や円錐形の部品加工に適した方法です。



• 加工精度：適切な工具と切削条件を選べば、高精度な加工が可能です。
• 推奨条件：低～中速回転、適度な送り速度が基本です。炭素含有量の高いSCM材では、より慎重な条件設定が必要です。
• 仕上げ加工：精密な寸法精度が必要な場合は、荒加工後に仕上げ加工を行うことが推奨されます。

3. 溶接加工
SCM材は比較的良好な溶接性を持ちますが、適切な前処理と後処理が重要です。



• 溶接方法：アーク溶接（TIG、MIG/MAG）や抵抗溶接が一般的です。
• 前処理：割れ防止のため、予熱（150～300℃程度）が推奨されます。特に炭素含有量の高いSCM材では必須です。
• 後処理：溶接後の応力除去のため、焼鈍などの熱処理が推奨されます。
• 注意点：急速な冷却は避け、徐冷することで溶接部の割れリスクを低減できます。

4. メッキ処理
耐食性や外観向上のため、様々なメッキ処理が可能です。



• クロムメッキ：耐摩耗性と外観向上に効果的です。
• ニッケルメッキ：耐食性向上に適しています。
• 亜鉛メッキ：犠牲防食による耐食性向上に効果的です。
• 注意点：メッキ前の表面処理（脱脂、酸洗い等）が仕上がり品質に大きく影響します。

5. 熱処理
SCM材の性能を最大限に引き出すには、適切な熱処理が不可欠です。



• 焼入れ・焼戻し：SCM材の基本的な熱処理方法です。焼入れ温度は830～880℃程度、焼戻し温度は用途に応じて400～650℃で調整します。
• 浸炭処理：SCM415などの低炭素鋼に適用され、表面硬化に効果的です。
• 高周波焼入れ：部分的な硬化が必要な場合に適しています。
• 焼きなまし：加工性向上や応力除去のために行います。
• 注意点：熱処理条件（温度、時間、冷却方法）は機械的特性に大きく影響するため、精密な管理が必要です。

これらの加工方法を適切に組み合わせることで、SCM材の特性を最大限に活かした高品質な部品製造が可能になります。用途や要求特性に応じた加工方法の選択と、適切な加工条件の設定が成功の鍵となります。



SCM材と他の鋼材の比較 選定ポイントと注意点



SCM材の特性をより深く理解するために、他の一般的な鋼材との比較を行い、その選定ポイントと使用時の注意点について解説します。



SCM材とSK材（炭素工具鋼）の比較

• 特性の違い：SCM材は靭性と強度のバランスに優れていますが、SK材は高い硬度と耐摩耗性に特化しています。
• 熱処理特性：SK材は表面硬化性に優れていますが、大型部品では内部まで均一に硬化させにくい傾向があります。一方、SCM材は焼入れ性に優れ、大型部品でも内部まで均一な硬度を得やすいです。
• 用途の違い：SK材は主に切削工具や刃物に使用され、SCM材は機械構造部品に適しています。
• 使い分け：高い硬度と切れ味が必要な工具類にはSK材、強度と靭性のバランスが求められる機械部品にはSCM材が適しています。

SCM材とSNCM材（ニッケルクロムモリブデン鋼）の比較

• 成分の違い：SNCM材はSCM材にニッケル（Ni）を添加したもので、さらに高い靭性と強度を持ちます。
• 特性の差：SNCM材はSCM材よりも低温靭性に優れ、より過酷な環境でも使用可能です。
• コスト：ニッケルの添加により、SNCM材はSCM材より高価です。
• 使い分け：特に高い強度と靭性が求められる航空機部品や重要な自動車部品にはSNCM材、一般的な機械部品にはSCM材が選ばれる傾向があります。

SCM材とステンレス鋼の比較

• 耐食性：SCM材はステンレス鋼と比較すると耐食性が劣ります。腐食環境での使用にはステンレス鋼が適しています。
• 強度と加工性：SCM材は適切な熱処理により高強度を得られ、加工性も比較的良好です。ステンレス鋼は種類により強度と加工性が大きく異なります。
• コスト：一般的にSCM材はステンレス鋼より安価です。
• 使い分け：腐食環境や衛生面が重視される用途にはステンレス鋼、高強度が必要で腐食環境でない用途にはSCM材が適しています。

SCM材選定時の注意点

1. 使用環境の考慮：SCM材は一般的な炭素鋼より耐食性は向上していますが、厳しい腐食環境には不向きです。使用環境に応じた表面処理や適切な材質選定が必要です。
2. 熱処理条件の最適化：SCM材は熱処理により特性が大きく変化します。用途に応じた最適な熱処理条件を選定することが重要です。
3. 加工時の硬化対策：SCM材は加工硬化を起こしやすいため、切削条件の適正化や工具選定に注意が必要です。
4. 溶接時の割れ防止：炭素含有量の高いSCM材では、溶接時の予熱と後熱処理が重要です。
5. コストパフォーマンス：要求される特性を満たす範囲で、最もコストパフォーマンスの高いグレードを選ぶことが経済的です。

SCM材の選定においては、上記の比較情報を参考にしつつ、要求特性、使用環境、加工方法、コストなどを総合的に検討することが重要です。過剰な性能を持つ材料の選定はコスト増加につながるため、必要十分な特性を持つ材料を選ぶことがポイントとなります。
