旋盤加工と切削加工の基本的な違いから、それぞれの特徴、適した材料、使用する工具まで徹底解説。金属加工業界での選択肢として、どちらの加工方法が自社の製品に適しているのでしょうか？
焼入れ性と合金元素の関係による硬化深さ
金属の焼入れ性について詳しく解説し、合金元素との関係や冷却速度の影響、試験方法、そして焼入れ性向上のための技術まで網羅的に紹介します。あなたの製品設計に焼入れ性の知識をどう活かしていきますか？

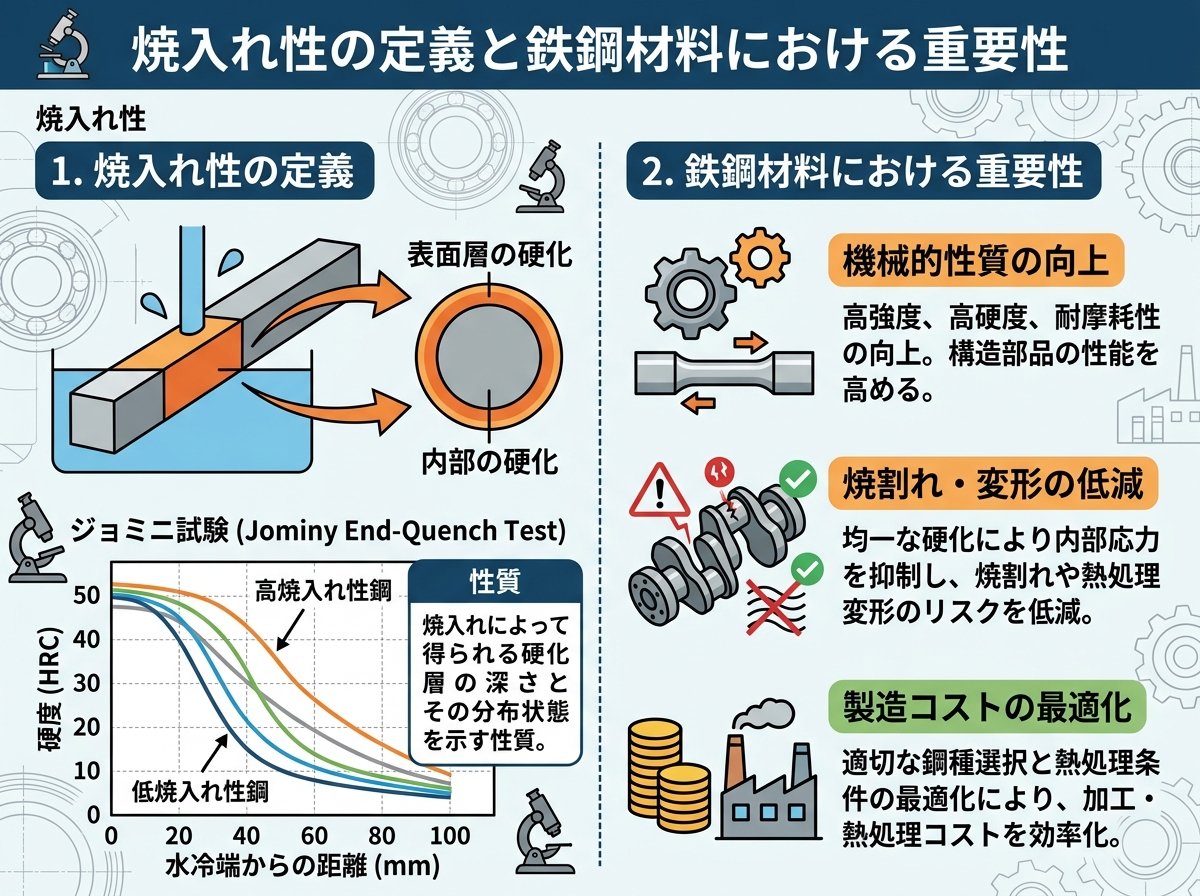

焼入れ性とは、鉄鋼材料を焼入れ硬化させた場合の「焼きの入りやすさ」を示す重要な性質です。具体的には、焼きが入る深さと硬さの分布を支配する性能を指します。この性質は、金属部品の製造において、耐摩耗性、引張強さ、疲労強度などの機械的特性を向上させるために極めて重要です。
焼入れ性が良い材料は、断面が大きい部品でも深部まで十分な硬度が得られます。一方、焼入れ性が低い材料では、表面のみが硬化し、内部は軟らかいままとなります。これは製品の用途によって求められる特性が異なるため、適材適所で選択する必要があります。
焼入れ性を理解する上で重要なのは、「硬さ」と「焼入れ性」は異なる概念だということです。硬さは材料の抵抗力を示す特性ですが、焼入れ性は硬化する能力の深さを表します。例えば、同じ硬度の材料でも、焼入れ性の違いにより、大型部品での硬化深さが大きく異なることがあります。
金属加工業界では、この焼入れ性を理解し、適切に活用することが高品質な製品を製造するための基本となります。
焼入れ性は様々な合金元素によって大きく影響を受けます。各元素が焼入れ性に与える影響を理解することで、目的に応じた材料選択や熱処理条件の設定が可能になります。
炭素(C)の影響
炭素は鋼の焼入れ性に最も基本的な影響を与える元素です。炭素含有量が増加するほど、マルテンサイト変態が促進され、焼入れ性が向上します。しかし、単純に炭素量を増やすだけでは、脆性の増加というデメリットも生じます。一般に、炭素含有量が0.3%程度から焼入れ効果が顕著になり始め、0.8%付近で最大になります。
マンガン(Mn)の影響
マンガンは比較的安価で焼入れ性を効果的に向上させる元素です。マンガンはオーステナイト安定化作用があり、臨界冷却速度を下げる効果があります。1%のマンガン添加で約4倍の焼入れ性倍数を示すことが知られています。
クロム(Cr)の影響
クロムは炭化物形成元素であり、焼入れ性を大きく向上させます。また耐食性や耐摩耗性の向上にも寄与するため、工具鋼や軸受鋼などに広く使用されています。クロムは約0.5%の添加で焼入れ性を約1.5倍向上させるとされています。
モリブデン(Mo)の影響
モリブデンは焼入れ性を著しく向上させる元素であり、特に大断面部品の焼入れに効果的です。また、モリブデンは焼戻し脆性を防ぐ効果もあるため、高温・高強度が求められる部品の材料に重要です。
ボロン(B)の影響
ボロンは微量添加（0.001〜0.003%）でも焼入れ性を劇的に向上させる特殊な元素です。ボロンはオーステナイト粒界に偏析し、フェライト核生成を抑制することで焼入れ性を高めます。特に低炭素鋼の焼入れ性向上に効果的で、固溶状態のボロンが焼入れ性向上に寄与します。検索結果によれば、Fe23(C,B)6などのホウ化物として析出した場合は効果が低減します。
ニッケル(Ni)の影響
ニッケルはオーステナイト安定化元素であり、臨界冷却速度を低下させるため焼入れ性を向上させます。また靭性も向上させるため、高強度と高靭性の両立が求められる構造用鋼などに用いられます。
各元素の相互作用も重要であり、複数の元素を組み合わせることで、より効果的に焼入れ性を制御することができます。例えば、クロムとモリブデンの併用は、単独使用よりも高い焼入れ性向上効果を発揮します。
焼入れ性と冷却速度の関係を理解することは、適切な熱処理条件を設定するために不可欠です。この関係を支配する重要な概念が「臨界冷却速度」です。
臨界冷却速度の定義
臨界冷却速度とは、鉄鋼の焼入れの際にマルテンサイト変態を生じさせるために必要な最小の冷却速度を指します。検索結果によれば、マルテンサイトが初めて生じる最小の冷却速度を「下部臨界冷却速度」、完全にマルテンサイト組織になる最小の冷却速度を「上部臨界冷却速度」と呼びます。
この臨界冷却速度を下回ると、パーライトやベイナイトなどの軟らかい組織が形成され、硬化が不十分になります。一方、臨界冷却速度を上回る冷却を行うことで、マルテンサイト組織が形成され、材料は硬化します。
冷却媒体と冷却能
冷却媒体の選択は焼入れ性の実現において極めて重要です。主な冷却媒体には以下のものがあります。
検索結果によれば、焼入れ性が大きい鋼（特殊鋼）は油焼きで十分硬くなりますが、焼入れ性の小さい鋼（炭素鋼）は水焼入れでなければ十分に硬化しません。これは、特殊鋼は臨界冷却速度が低いのに対し、炭素鋼は臨界冷却速度が高いためです。
冷却速度と硬化深さの関係
冷却速度は材料の表面から内部にかけて徐々に低下します。大型の部品では、表面と内部で冷却速度に大きな差が生じるため、硬化深さに限界があります。焼入れ性の高い材料では、より低い冷却速度でもマルテンサイト変態が可能なため、深部まで硬化させることができます。
冷却速度と残留応力
焼入れにおける急速冷却は、材料内に残留応力を生じさせる原因にもなります。検索結果によれば、焼入れにより生じる残留応力は、不均一な冷却に起因する「熱応力」と、変態による体積変化に起因する「変態応力」に分けられます。これらの残留応力は「焼割れ」などの不具合の原因となります。
均一な冷却と適切な冷却速度の選択は、残留応力を最小限に抑え、品質の高い熱処理を実現するために不可欠です。
焼入れ性を定量的に評価するための標準的な試験方法がいくつか確立されています。これらの試験結果を適切に解釈することで、材料選択や熱処理条件の最適化が可能になります。
一端焼入方法（ジョミニー試験）
最も一般的な焼入れ性試験は、JIS G 0561に規定されている一端焼入方法（ジョミニー試験）です。検索結果によれば、この試験では円柱状の試験片の一端に水を噴射して急冷し、冷却後に試験片の長手方向に沿って硬さを測定します。測定結果は「焼入れ性曲線」または「ジョミニー曲線」として表され、水冷端からの距離と硬さの関係を示します。
この曲線の形状から、鋼材の焼入れ性を定量的に比較することができます。焼入れ性の高い鋼材ほど、水冷端から離れた位置でも高い硬度を維持します。
焼入れ性バンド
実用上、同一鋼種でも製造ロットによる化学成分のばらつきや結晶粒度の違いにより、焼入れ性にも変動があります。検索結果では、これを「焼入れ性バンド」または「Hバンド」と呼んでいます。Hバンドが定められた鋼は「H鋼」と呼ばれ、バンド内の焼入れ性が保証されています。
製造業では、このばらつきを考慮した設計や熱処理条件の設定が重要です。
臨界直径と理想臨界直径
検索結果によれば、「臨界直径」（Dc）は、与えられた冷却条件で中心部のマルテンサイト量が50%になる鋼材の最大直径を指します。また、理想的な冷却条件（冷却能を無限大と仮定）での臨界直径を「理想臨界直径」（Di）と呼び、焼入れ性の比較基準として用いられます。
これらの値が大きいほど、焼入れ性が高いことを示しています。
U曲線法
検索結果では、「U曲線」という評価方法も紹介されています。これは円柱状試料を焼入れした後、横断面の硬さ分布を表面からの距離に対してプロットした曲線です。U字型の形状から名付けられており、この形状から焼入れによる硬化層の分布を視覚的に理解できます。
焼入れ性と質量効果
「質量効果」という概念も焼入れ性の評価で重要です。検索結果によれば、これは質量や断面寸法の違いによる焼入れ硬化層深さの変化の度合いを示します。質量効果が大きい材料では、わずかな寸法変化で硬化層深さが大きく変わるため、部品設計時に特に注意が必要です。
これらの試験方法や評価基準を活用することで、製品要件に最適な材料選択や熱処理条件の設定が可能になり、品質と信頼性の向上につながります。
特殊鋼と炭素鋼は焼入れ性において大きな差があり、この違いが用途による材料選択の基準となります。ここでは両者の特性を比較し、実際の製造現場での選択指針を示します。
特殊鋼と炭素鋼の焼入れ性の差
検索結果によれば、特殊鋼は油焼きでも十分に硬くなるのに対し、炭素鋼は水焼入れでなければ十分な硬さが得られません。これは特殊鋼に含まれる合金元素（クロム、ニッケル、モリブデン、バナジウムなど）が焼入れ性を向上させるためです。
特殊鋼は、より穏やかな冷却条件でも深部まで硬化させることができるため、大型部品や複雑な形状の部品に適しています。一方、炭素鋼は急速冷却が必要なため、小型で単純な形状の部品に適しています。
焼入れ性と結晶粒度の関係
検索結果では、結晶粒が粗いほど焼入れ性が大きく、深く硬化することが示されています。特殊鋼は合金元素の添加により結晶粒の粗大化を抑制しながら焼入れ性を向上させる工夫がなされています。
特殊鋼と炭素鋼の特性比較表
| 特性 | 特殊鋼 | 炭素鋼 |
|---|---|---|
| 焼入れ性 | 高い（深部まで硬化） | 低い（表面のみ硬化） |
| 必要な冷却媒体 | 油や空気でも可能 | 水などの急速冷却が必要 |
| 焼割れリスク | 比較的低い | 高い |
| 変形・歪み | 比較的小さい | 大きい |
| コスト | 高い | 低い |
| 典型的な用途 | 工具、金型、高負荷部品 | 低負荷の汎用部品 |
自硬性の差異
検索結果によれば、「自硬性」とは空気中で冷却する程度でもマルテンサイトを生じて硬化する性質を指します。特殊鋼、特に高合金工具鋼などには自硬性を持つものがあり、複雑形状の部品でも均一な硬化が期待できます。一方、炭素鋼は自硬性がほとんどないため、急速冷却が必須です。
使い分けの実際
製造現場では、部品の用途、要求される特性、部品サイズ、形状の複雑さ、コストなどを総合的に考慮して材料を選択します。例えば。
適切な材料選択と熱処理条件の設定によって、製品の性能と経済性の最適なバランスを実現することができます。
一般的な焼入れは1回のプロセスで行われますが、特定の条件下では2回の焼入れを行うことで焼入れ性を向上させる技術が存在します。検索結果に示されているAl-B処理鋼の2回焼入れは、一般的な焼入れ方法では捕捉されない深い洞察を提供する興味深い技術です。
2回焼入れの基本原理
2回焼入れプロセスでは、1回目の焼入れで得られた組織をさらに2回目の焼入れで改質します。これにより、より深部まで均一な硬化層を形成したり、特定の金属組織を最適化したりすることが可能になります。
Al-B処理鋼の場合、アルミニウム(Al)とボロン(B)を含む鋼材に対して2回の焼入れを行うことで、通常の1回焼入れでは得られない高い焼入れ性を実現します。
2回焼入れの利点
2回焼入れプロセスの主な利点には以下があります。
2回焼入れのプロセス例
典型的な2回焼入れプロセスは以下のステップで行われます。
実用例と応用分野
2回焼入れ技術は特に以下のような分野で応用されています。
注意点と課題
2回焼入れプロセスには以下のような注意点もあります。
2回焼入れは通常の焼入れよりも高度な技術と経験が必要ですが、特殊な要件がある場合には非常に有効な技術として検討する価値があります。材料科学の進歩とともに、この技術の応用範囲はさらに広がっていくことが期待されます。
