ビッカース硬さの試験と金属材料評価および測定技術
金属材料の品質評価に欠かせないビッカース硬さ試験について、原理から応用技術まで詳しく解説します。精密な測定のコツとは何でしょうか？

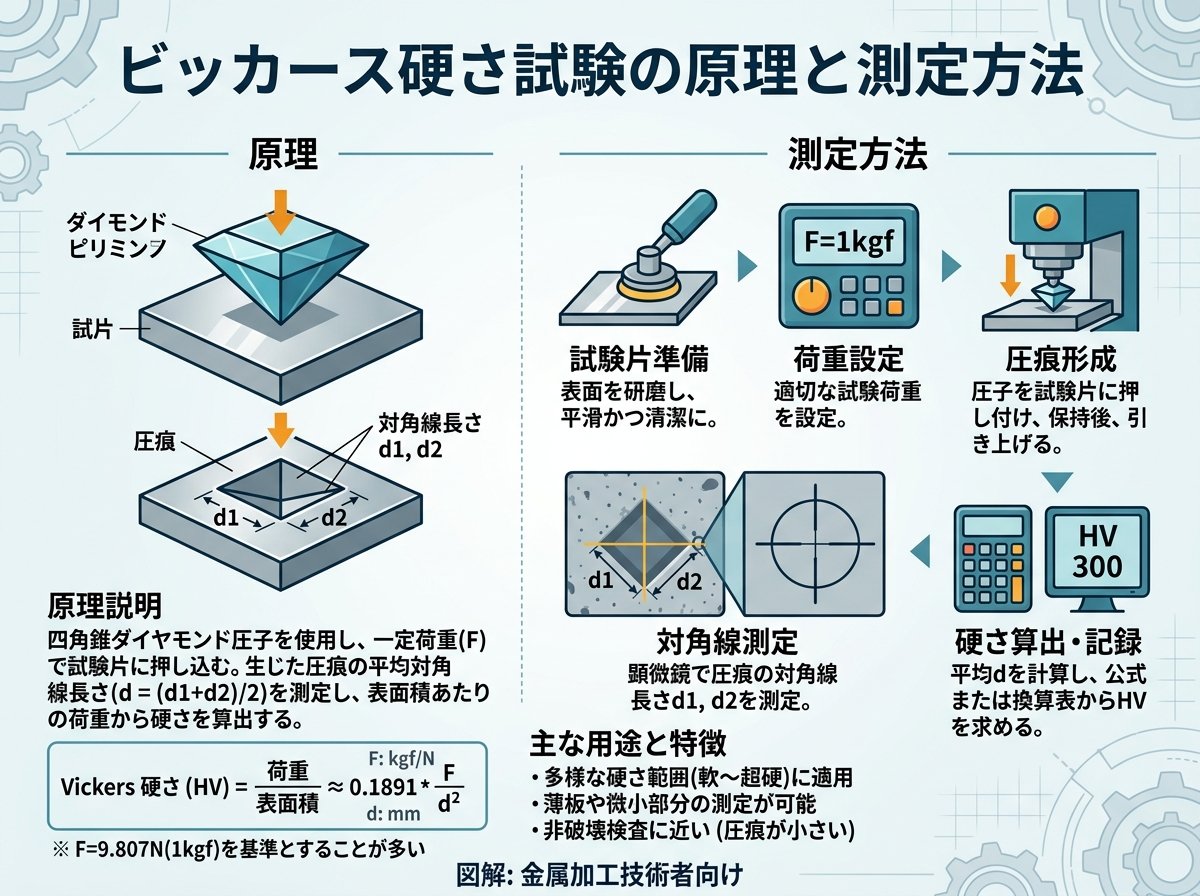

ビッカース硬さ試験は、材料の硬さを評価する代表的な方法の一つであり、押込み硬さ試験の分類に属します。この試験方法の大きな特徴は、対面角が136°のダイヤモンド製正四角錐圧子を用いる点にあります。試験では、この精密に研磨されたダイヤモンド圧子を試料表面に垂直に押し込み、形成された永久圧痕から硬さ値を算出します。
測定手順は以下の通り体系化されています。
ビッカース硬さ（HV）の計算式は以下のとおりです。
HV = F/(S×g) = 1.8544×F/d²
ここで、F：試験荷重(N)、S：圧痕の表面積(mm²)、d：圧痕の対角線長さの平均(mm)、g：重力加速度(9.80665m/s²)を表します。
測定精度に影響を与える要素としては、以下の点に注意が必要です。
JIS Z 2244では、ビッカース硬さ試験の標準的な手順が詳細に規定されており、国際的にも広く認められた試験方法として確立されています。
硬さ試験には様々な方法があり、それぞれ特徴と適用範囲が異なります。ビッカース硬さ試験と他の代表的な硬さ試験方法を比較することで、それぞれの特性と使い分けの判断基準が明確になります。
【押込み硬さ試験の比較】
| 試験方法 | 圧子形状 | 測定原理 | 主な適用分野 |
|---|---|---|---|
| ビッカース硬さ | ダイヤモンド正四角錐（対面角136°） | 圧痕の表面積から算出 | 幅広い材料、微小硬さ測定、断面硬さ分布 |
| ロックウェル硬さ | ダイヤモンド円錐または鋼球 | 圧痕の深さから算出 | 熱処理鋼、大型部材、現場測定 |
| ブリネル硬さ | タングステンカーバイドまたは鋼製球 | 圧痕の表面積から算出 | 鋳造品、鍛造品、不均質材料 |
| ヌープ硬さ | ダイヤモンド細長四角錐 | 圧痕の投影面積から算出 | 薄膜材料、脆性材料、表面近傍の硬さ |
| ショア硬さ | ダイヤモンドハンマー | 反発高さから算出 | 非破壊検査、仕上がり品の評価 |
ビッカース硬さ試験の最大の利点は、試験力を広範囲（1gf〜100kgf）に設定できることにより、微小硬さから大型部材まで同じ原理で測定できる点です。特に微小荷重領域（9.807N以下）での測定では、他の試験方法では困難な微細構造や薄層の評価が可能となります。
ロックウェル硬さ試験は操作が簡単で結果が直読できるため現場での測定に適していますが、ビッカース試験に比べて分解能が低く、細かな硬さ分布の評価には不向きです。
ブリネル硬さ試験は大きな圧痕を形成するため、鋳造品など不均質な材料の平均的な硬さ評価に適していますが、圧痕の周囲が不明確になる場合があり測定誤差が生じやすいという課題があります。
ヌープ硬さ試験は圧子が細長いため、ビッカース試験よりも圧痕の深さが約1/2と浅く、表面近傍の硬さ評価に適しています。特に薄膜材料やセラミックスなどの脆性材料の評価に有用です。
各硬さ試験の選択基準。
これらの要素を総合的に検討し、最適な硬さ試験方法を選択することが重要です。

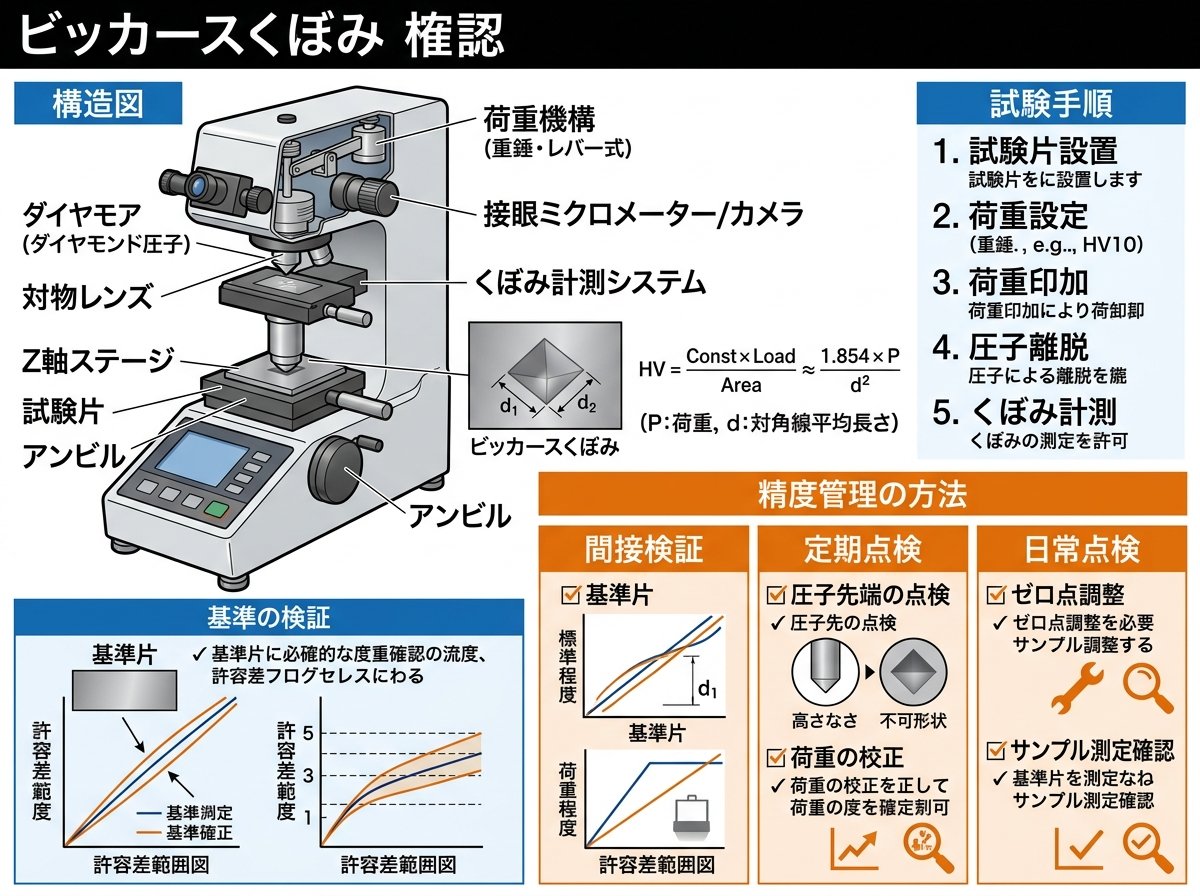

ビッカース硬さ試験機は、高精度な測定を実現するために精密な機構と光学系を備えています。試験機の基本構成と、正確な測定のための精度管理について詳しく見ていきましょう。
【ビッカース硬さ試験機の主要構成要素】
精度管理においては、以下の点に特に注意が必要です。
校正と検査の周期
誤差要因と対策
試料準備の重要性
特に微小硬さ測定においては、試料表面の研磨状態が測定結果に大きく影響します。一般的な試料準備手順は。
測定データの信頼性を確保するためには、JIS Z 2244に規定された方法に従い、試験機の保守と校正を定期的に実施することが不可欠です。また、測定者の技能も重要な要素であり、技術研修や技能試験への参加も精度管理の一環として考慮すべきでしょう。

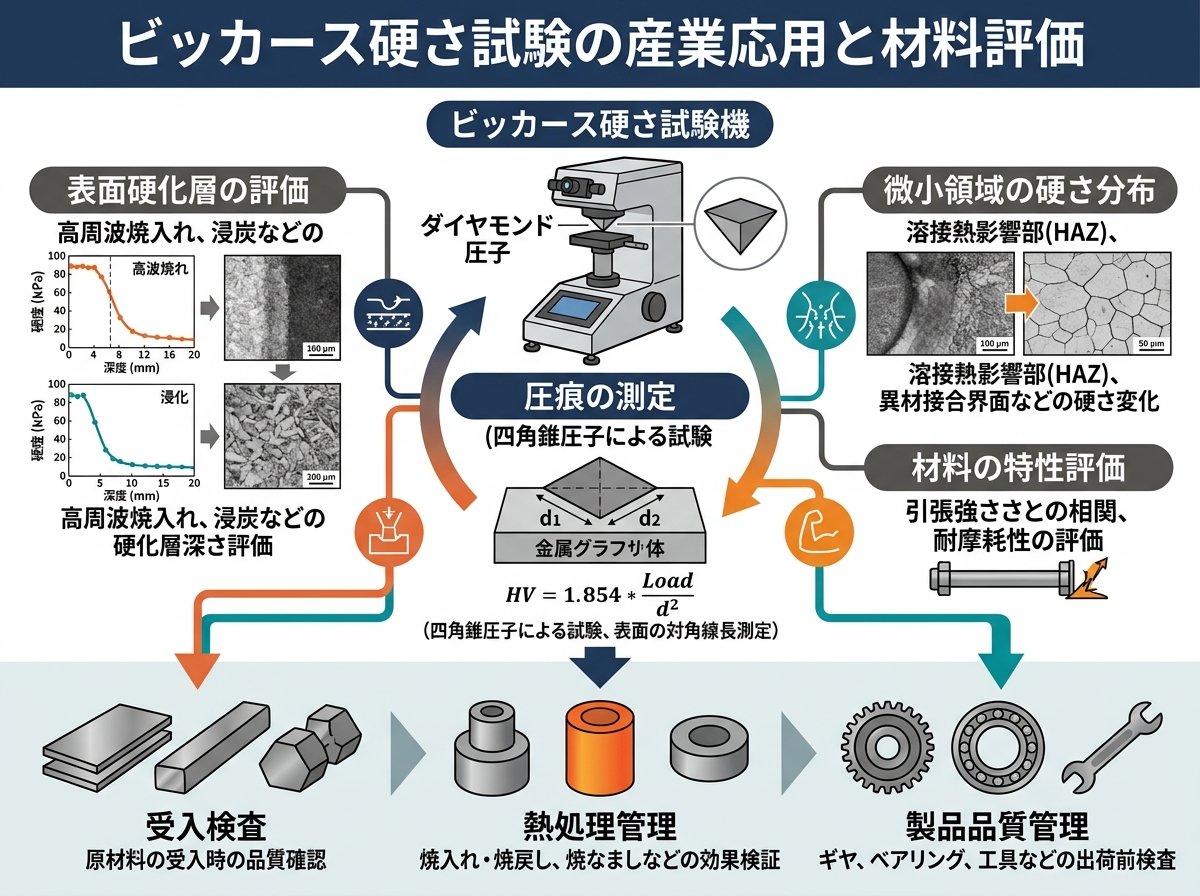

ビッカース硬さ試験は、その測定範囲の広さと精度の高さから、様々な産業分野で活用されています。材料特性の評価から品質管理まで、その応用は多岐にわたります。
熱処理評価への応用
熱処理は金属材料の機械的性質を調整する重要なプロセスですが、その効果を評価する手段としてビッカース硬さ試験が広く用いられています。
溶接部の品質評価
溶接部は熱影響により組織が変化し、母材との機械的性質の差が生じやすい領域です。
表面処理・コーティング評価
近年、様々な表面処理技術が発展し、それらの性能評価にビッカース硬さ試験が不可欠となっています。
微細構造部品の評価
精密機械部品や電子デバイスの微細構造評価においても、微小ビッカース硬さ試験が活躍しています。
品質管理工程での活用
製造現場における品質管理ツールとしても重要な役割を果たしています。
実際の応用例
自動車部品製造では、トランスミッション歯車の表面硬化層評価にビッカース硬さ試験が必須となっています。歯面の有効硬化層深さ（Effective Case Depth）は製品の耐久性に直結するため、微小ビッカース硬さ試験による詳細な硬さプロファイル測定が行われます。
また、航空機エンジン部品では、高温環境下で使用される特殊合金の熱処理条件最適化にビッカース硬さ測定が活用されています。数百点にも及ぶ測定ポイントから得られた硬さマッピングにより、部品内部の硬さ分布を可視化し、熱処理条件の微調整が行われています。
これらの例からも分かるように、ビッカース硬さ試験は単なる材料の硬さ測定にとどまらず、製品の性能や寿命を左右する重要な評価技術として、現代のものづくりに不可欠な役割を担っています。
日本鉄鋼協会：金属材料組織と機械的特性の相関評価に関する詳細情報

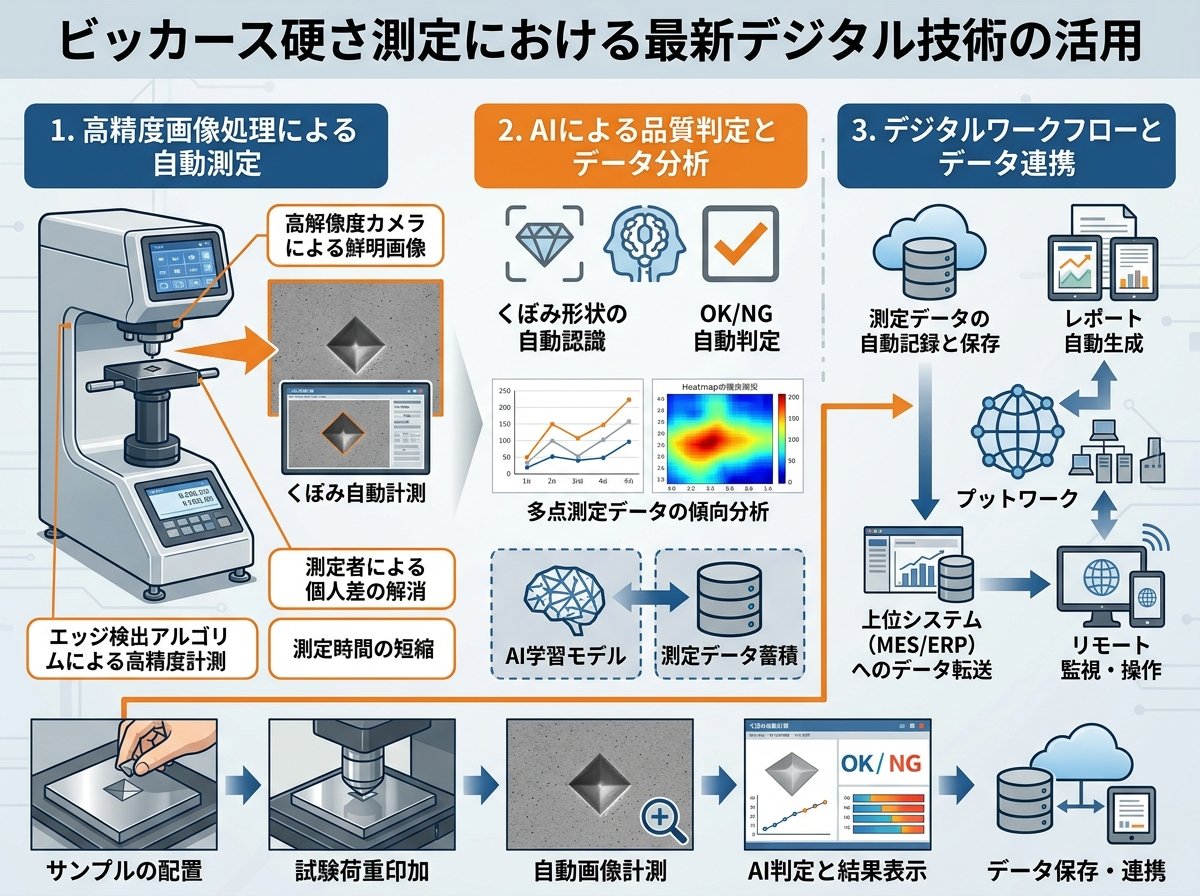

従来のビッカース硬さ試験は、操作者が光学顕微鏡を通して圧痕の対角線長さを手動で測定する方法が一般的でしたが、近年ではデジタル技術の進化により、測定プロセスの自動化と高精度化が急速に進んでいます。この分野における最新技術動向について探ってみましょう。
自動画像認識システム
最新のビッカース硬さ試験機では、高解像度デジタルカメラと画像処理技術を組み合わせた自動測定システムが採用されています。
このような自動化システムにより、測定時間の短縮だけでなく、測定者間のばらつきが解消され、より信頼性の高いデータが得られるようになりました。
マッピング・スキャニング技術
材料の硬さ分布を把握するための高度なマッピング技術も実用化されています。
例えば、浸炭処理部品の断面硬さ分布測定では、表面から内部への硬さ勾配を0.1mm間隔で自動測定し、処理品質の詳細な評価が可能になっています。
IoTとデータ管理システム
Industry 4.0の流れを受けて、硬さ試験機もネットワーク化されつつあります。
これにより、複数工場間でのデータ共有や、長期的な品質傾向の把握が容易になり、より高度な品質管理体制の構築が進んでいます。
AI技術の応用
人工知能（AI）技術の発展により、ビッカース硬さ測定の新たな可能性が開かれています。
特に注目すべきは、熱処理シミュレーションとAIを組み合わせた硬さ予測技術です。有限要素法による熱伝導シミュレーションと実測の硬さデータを機械学習で関連付けることで、未測定部分の硬さを高精度に予測することが可能になりつつあります。
携帯型・オンサイト測定技術
従来、ビッカース硬さ測定は実験室環境で行われるのが一般的でしたが、最近では現場での測定が可能なポータブル装置も開発されています。
これにより、大型構造物や設置済み機器の保守検査などでも、非破壊に近い形でのビッカース硬さ評価が可能になりつつあります。
将来展望
今後の技術動向としては、以下のような発展が期待されています。
このようにデジタル技術の進化によって、ビッカース硬さ試験は単なる硬さ測定から、材料全体の性質を総合的に評価する技術へと進化しつつあります。従来は熟練技術者の経験に依存していた部分も、データサイエンスによって客観的かつ効率的に評価できる時代へと移行しているのです。
