大同特殊鋼の加工方法と金型材料の特性とプリハードン鋼の比較

大同特殊鋼の加工方法と金型材料の特性について

金属加工業界において、金型材料の選定は製品の品質と生産効率に直結する重要な要素です。大同特殊鋼は日本を代表する特殊鋼メーカーとして、さまざまな用途に適した金型材料を開発・提供しています。本記事では、大同特殊鋼の代表的な金型材料の特性と最適な加工方法について詳しく解説します。

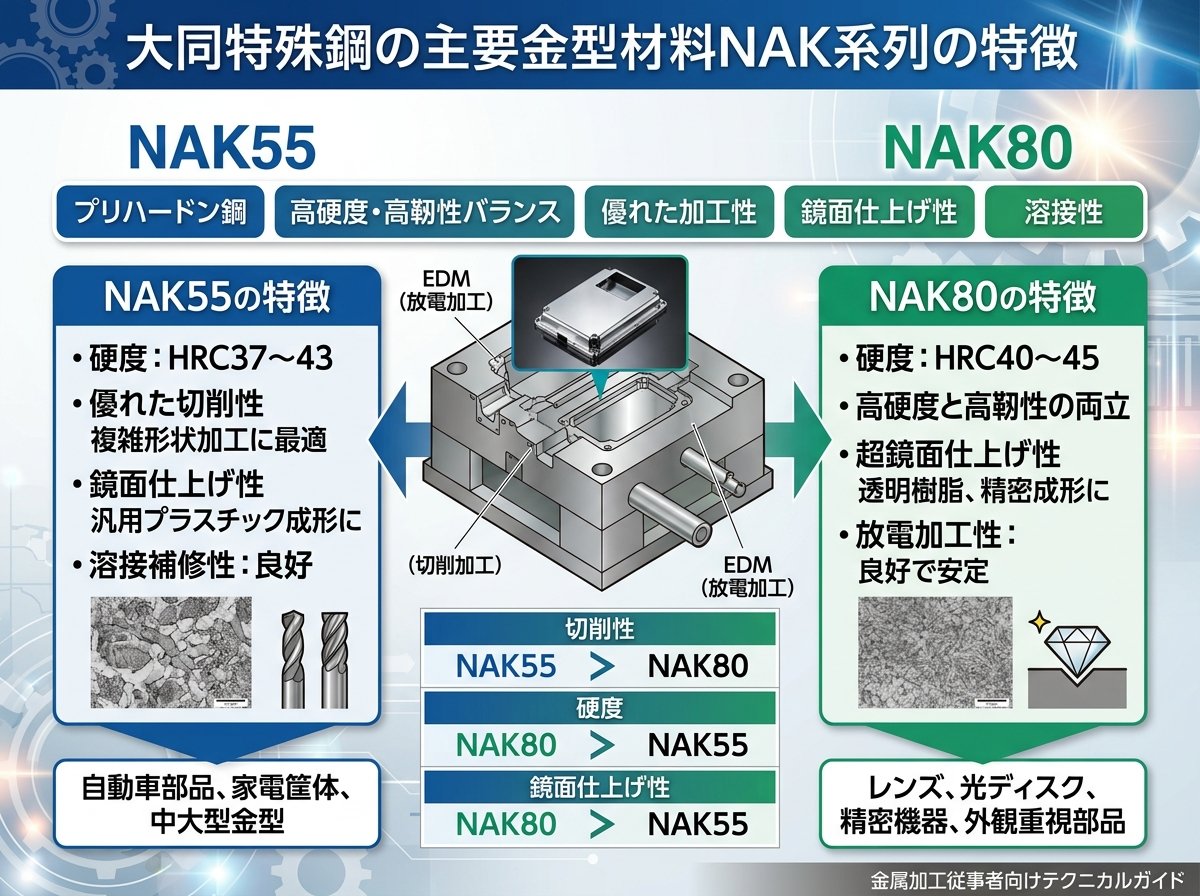

大同特殊鋼の主要金型材料NAK系列の特徴



大同特殊鋼が誇るNAK系列は、プリハードン鋼と呼ばれる熱処理済みの高硬度鋼材です。この材料は加工前の熱処理が不要なため、製造プロセスの効率化に大きく貢献します。NAK系列の主要製品には以下のものがあります。



・NAK55：硬度37～43HRCを持ち、快削性に優れたプリハードン鋼です。プラスチック金型用途で広く使用され、切削加工がしやすいという大きな特徴があります。



・NAK80：NAK55と同様の硬度（約40HRC）を持ちながら、高い鏡面性を実現した材料です。外観品質が重視されるプラスチック成形金型に最適です。



・NAK86K：高鏡面性に加えて耐錆性も兼ね備えた38HRC程度のプリハードン鋼です。湿気や腐食性環境下での使用に適しています。



・NAK101：超高耐食性を持つプリハードン鋼（33HRC）で、ステンレス鋼の特性を活かした特殊用途向け材料です。



NAK系列の最大の特徴は、納入状態ですでに適切な硬度に調整されているため、加工後の熱処理による寸法変化や歪みのリスクを回避できる点です。これにより、精密な金型製作が可能となります。また、一般的な炭素鋼（S50C等）と比較して優れた材料特性を持ち、特に引張強さと耐力のバランスに優れています。



材質	硬度	引張強さ (N/mm²)	耐力 (N/mm²)	特徴
NAK55	37～43HRC	1255	981	快削性プリハードン鋼
S50C(焼入れ・焼戻し)	18～29HRC	740以上	540以上	汎用炭素鋼

金型材料の硬度と加工性能の関係



金型材料を選定する際、硬度と加工性のバランスは非常に重要です。一般的に、硬度が高いほど耐摩耗性や強度は向上しますが、加工難易度も上がるというトレードオフの関係があります。



大同特殊鋼の材料は、この課題に対して絶妙なバランスを実現しています。例えば、NAK55は37～43HRCという比較的高い硬度を持ちながらも、切削加工のしやすさを両立させています。これは材料組成と製造プロセスの最適化によって実現されています。



プリハードン鋼と従来の熱処理が必要な鋼材を比較すると、加工工程の違いが明確になります。
プリハードン鋼（NAK系）の加工フロー：

1. 材料調達（すでに適切な硬度に調整済み）
2. 粗加工
3. 中仕上げ加工
4. 仕上げ加工
5. 完成

従来材料（S50Cなど）の加工フロー：

1. 材料調達
2. 粗加工
3. 熱処理（焼入れ・焼戻し）
4. 熱処理歪み修正
5. 中仕上げ加工
6. 仕上げ加工
7. 完成

このように、プリハードン鋼を使用することで工程数を削減でき、さらに熱処理による寸法変化のリスクを回避できます。特にNAK材は熱処理済みの材料でありながら切削加工がしやすく、結果として加工時間の短縮とコスト削減につながります。



また、PXA30のような30HRC程度の材料は、溶接性や被削性がさらに優れており、複雑な形状の金型製作や、修正・補修が必要になる可能性が高い金型に適しています。



大同特殊鋼の熱処理方法と効果



特殊鋼の性能を最大限に引き出すためには、適切な熱処理が不可欠です。熱処理は鋼材の内部構造を変化させ、硬度、強度、靭性などの特性を調整する重要なプロセスです。大同特殊鋼の材料においても、用途に応じた熱処理方法があります。



主な熱処理方法とその効果：
① 焼入れ：鋼材を一定温度まで加熱し、その後急速に冷却する処理です。これにより、高硬度の組織構造（マルテンサイト）が形成され、硬度と耐摩耗性が向上します。DC53などの冷間工具鋼では、焼入れによって高い硬度を得ることができます。



② 焼戻し：焼入れ後の鋼材を比較的低い温度で再加熱し、保持した後に冷却します。これにより過度な硬さによる脆さを軽減し、靭性を向上させます。大同特殊鋼のDC53では、適切な焼戻し温度の選定により、硬度と靭性のバランスを調整できます。



③ 高温焼戻し：一部の特殊鋼では、高温での焼戻しによって2次硬化と呼ばれる現象を利用し、硬度を維持しながら靭性を向上させることができます。特に1C-8Cr系高温焼戻し冷間工具鋼では、残留オーステナイトの安定化による寸法安定性の向上が研究されています。



④ 焼きなまし：鋼材を高温まで加熱し、ゆっくりと冷却する処理です。これにより内部応力が緩和され、加工性が向上します。



プリハードン鋼の最大の特徴は、これらの熱処理をメーカー側で最適な条件で行い、納入時点でユーザーが求める特性を備えていることです。NAK55やNAK80は約40HRCの硬度を持ちながら加工性に優れ、PXA30は約30HRCで溶接性や被削性に優れています。



プラスチック金型用鋼の選定基準



プラスチック金型用鋼を選定する際には、成形する樹脂の種類、成形条件、要求される表面品質、生産数量など多くの要素を考慮する必要があります。大同特殊鋼のプラスチック金型用鋼は、これらの要求に応じて最適な選択ができるよう幅広いラインナップを揃えています。



金型材料選定の主な基準：
❶ 要求硬度：成形する樹脂の種類や充填材の有無によって必要となる硬度が異なります。ガラス繊維などの充填材を含む樹脂を成形する場合は、高い硬度（40HRC以上）が望ましいでしょう。NAK55/NAK80（40HRC）やDC53（高硬度）などが適しています。



❷ 表面品質要求：光学部品など高い表面品質が求められる製品には、鏡面性に優れたNAK80やS-STAR、D-STARなどのステンレス系材料が適しています。これらの材料は非金属介在物が少なく、高品質な鏡面仕上げが可能です。



❸ 耐食性要求：腐食性ガスを発生する樹脂（PVC等）を成形する場合や、高湿度環境で使用する金型には、NAK86K、NAK101、G-STARといった耐食性に優れた材料が推奨されます。



❹ 溶接性・修正容易性：試作金型や修正の可能性が高い金型には、PXA30のような溶接性に優れた材料が適しています。30HRC程度の硬度で、溶接による補修が容易です。



❺ 成形サイクル：熱伝導率が高い材料を選ぶことで、冷却時間の短縮が可能になり、成形サイクルの短縮につながります。大量生産向けの金型では特に重要な要素です。



大同特殊鋼のプラスチック金型用鋼の位置づけは、メーカーの技術資料を参考にすると、用途や要求特性に応じた体系的な選択が可能になっています。例えば、NAK55は汎用性に優れた快削性プリハードン鋼、NAK80は高鏡面性が要求される用途向け、STARシリーズは超高級光学部品向けといった具合です。



大同特殊鋼材料の最新加工技術動向と将来展望



金型材料の進化に伴い、加工技術も日々進化しています。大同特殊鋼の材料を効率的に加工するための最新技術と将来展望について考察します。



1. 先進的な切削加工技術
近年、高硬度材料向けの新世代切削工具の開発が進んでいます。超硬合金やセラミック、CBN（立方晶窒化ホウ素）などの先進的な工具材料を使用することで、NAK55やNAK80などの高硬度プリハードン鋼でも高能率・高精度な加工が可能になっています。



特に注目すべきは、工具メーカーが大同特殊鋼の材料特性に最適化した専用工具を開発している点です。これにより、従来は困難だった高硬度材の高速加工が実現し、金型製作のリードタイム短縮に貢献しています。



2. 積層造形技術（金属3Dプリンティング）の応用
金属積層造形技術の発展により、従来の切削加工では実現困難だった複雑な内部冷却回路を持つ金型の製作が可能になっています。大同特殊鋼も金属粉末材料の開発を進めており、将来的には積層造形と従来加工のハイブリッド製法による革新的な金型製作が一般化すると予想されます。



3. 表面処理技術の進化
金型の耐久性向上には表面処理が不可欠です。大同特殊鋼の材料に対する最新の表面処理技術として、PVD（物理蒸着法）やCVD（化学蒸着法）によるハードコーティングが進化しています。特にDLC（ダイヤモンドライクカーボン）コーティングは、摩擦係数が低く耐摩耗性に優れるため、射出成形金型の離型性向上に貢献しています。



NAK系プリハードン鋼は、表面処理との相性も考慮されて開発されており、シボ加工や窒化、各種メッキ処理にも対応可能です。これにより、金型の長寿命化と成形品質の向上が実現しています。



4. デジタルトランスフォーメーションの影響
金型製作プロセス全体のデジタル化も進んでいます。CAD/CAM技術の高度化により、大同特殊鋼の材料特性データベースを活用した最適加工条件の自動算出が可能になりつつあります。さらに、加工シミュレーションの精度向上により、実加工前に問題点を把握し、効率的な加工が実現しています。



将来的には、AIを活用した加工条件の最適化や、IoTセンサーによる工具摩耗の予測など、スマートファクトリー化が進むと予想されます。これにより、大同特殊鋼の持つ材料ポテンシャルを最大限に引き出す加工が一般化するでしょう。



5. 環境配慮と持続可能性
金型産業においても環境負荷低減の要求が高まっています。大同特殊鋼は材料開発においても環境配慮を進めており、長寿命化による資源節約や、リサイクル性の向上などに取り組んでいます。加工技術においても、ドライ加工や準ドライ加工（MQL）の実用化が進み、切削油剤の使用量削減による環境負荷低減が進んでいます。



これらの最新技術動向は、大同特殊鋼の材料特性を最大限に活かすことを目指しており、金型製作の効率化と品質向上の両立を実現しています。金型技術者は、材料特性の深い理解と最新加工技術の習得により、競争力のある金型製作が可能になるでしょう。



大同特殊鋼の工具鋼・金型材料に関する公式情報
以上、大同特殊鋼の金型材料の特性と加工方法について詳しく解説しました。材料選定と適切な加工方法の組み合わせにより、高品質な金型製作が可能になります。金型製作のプロフェッショナルとして、材料特性を深く理解し、最適な加工方法を選択することで、競争力のある製品づくりに貢献できるでしょう。
