シボ加工の種類と金型表面への効果的な施工

シボ加工と金型表面処理の基礎知識

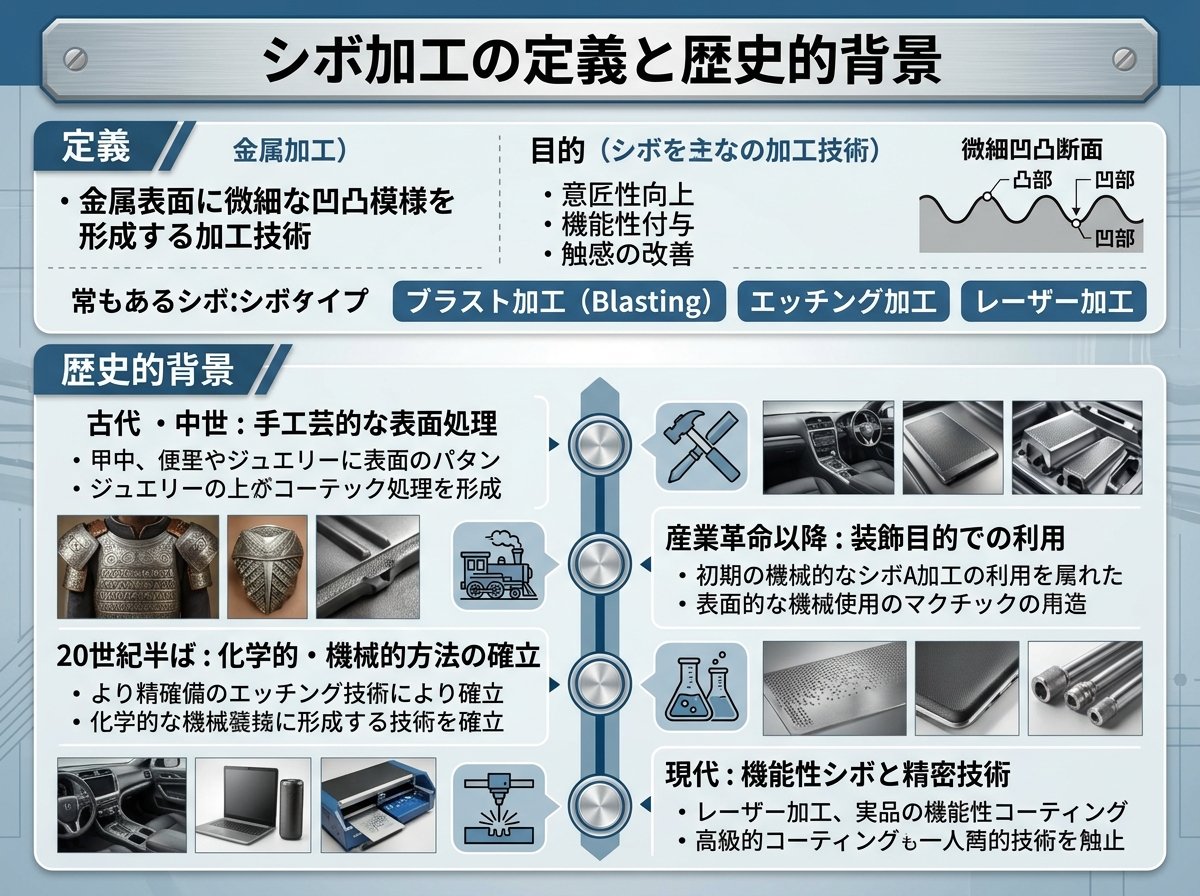

シボ加工の定義と歴史的背景について

シボ加工とは、金属やプラスチックなどの表面に意図的に凹凸（シワ模様）をつける表面処理技術です。「シボ」という言葉の由来は、皮革製品の表面のシワ模様を「皺（しぼ）」と呼んだことから来ています。また、繊維業界では、ちりめんを揉んだり絞ったりしてシワを付ける「シボ付け」という工程があり、この言葉が金属加工の世界にも取り入れられました。



歴史的に見ると、シボ加工は元々皮革や織物の分野で使われていた技術でしたが、製造技術の発展とともに、金型製造やプラスチック成形の分野にも応用されるようになりました。現代では、精密金属加工や自動車部品、家電製品、スマートフォンなど幅広い産業で活用されています。



シボ加工の主な目的は以下の3つに集約されます。

• 意匠性の向上（外観の美しさ、高級感）
• 機能性の向上（滑り止め、指紋防止など）
• 製造工程の改善（金型からの離型性向上など）

金属加工の世界では、特に金型製作の最終工程として重要な位置づけとなっており、製品の品質と価値を大きく左右する技術として認識されています。

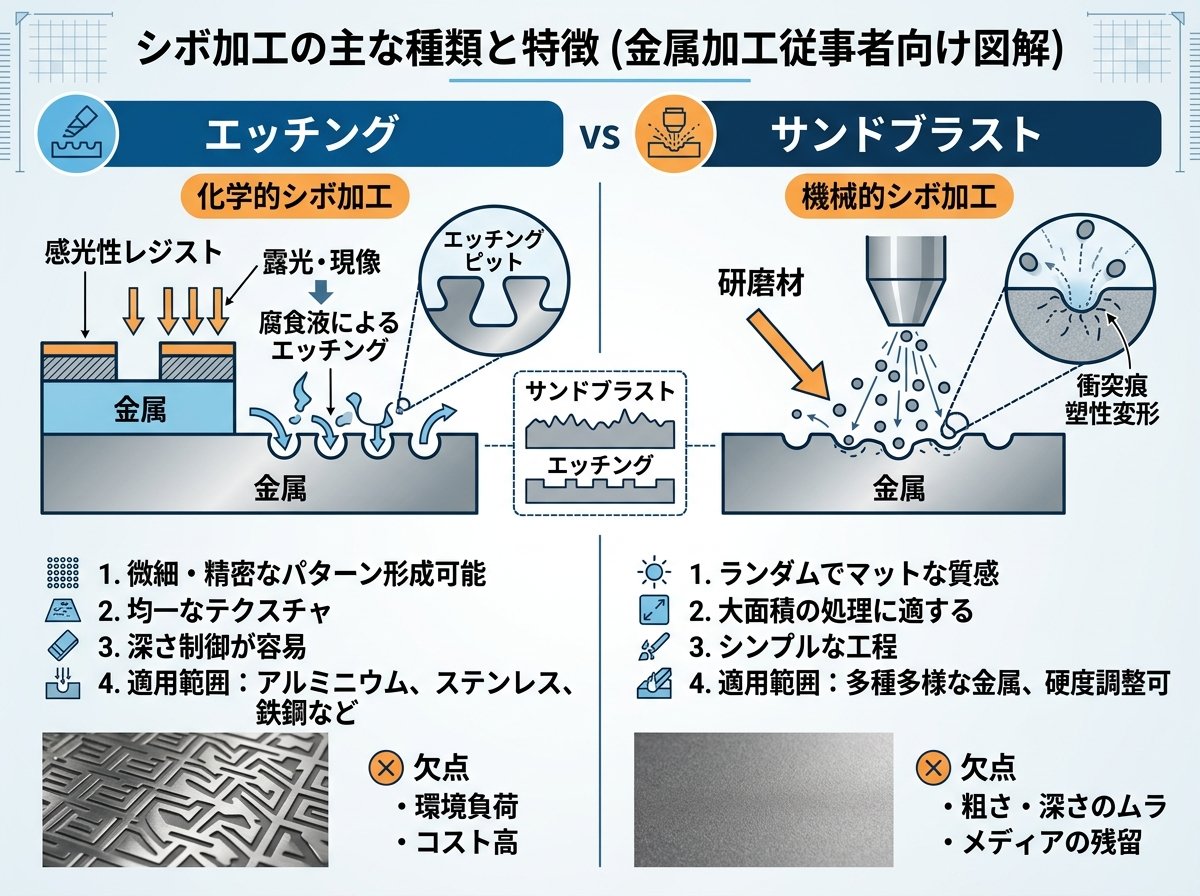

シボ加工の主な種類と特徴（エッチングとサンドブラスト）

シボ加工には大きく分けて化学的処理と物理的処理の2種類があります。それぞれの特徴と適用場面が異なりますので、詳しく見ていきましょう。



1. エッチング（化学腐食）
エッチングは、加工しない部分にマスキングを施し、エッチング液（腐食剤）によって金属表面を溶解させて凹凸を形成する方法です。



特徴。

• 細かく複雑な模様を表現できる
• 皮シボなど自然な質感の表現に適している
• 手作業の割合が多く、職人の技術が重要
• 複雑なシボは「転写」と「腐食」を何度も繰り返す

エッチングの工程。

1. 金型の洗浄（油や埃の除去）
2. マスキング（加工しない部分を保護）
3. 転写（シボの基本となる柄の耐酸性インクプリントを転写）
4. 腐食（酸性液で金型表面を腐食）
5. 仕上げ（ブラスト処理、光沢調整）
6. 検査

2. サンドブラスト
サンドブラストは、金型表面に微細な研磨材を吹き付けて物理的に凹凸を形成する方法です。



特徴。

• 梨地よりも細かな模様を作ることができる
• 加工できる材料の幅が広い（金属以外のガラスやプラスチックにも適用可）
• 研磨材の大小とショットの強弱で凹凸の大きさをコントロール
• 比較的短時間で加工可能

シボ加工の主な種類
シボ加工で作られる模様には多様な種類があります。

• 皮シボ：自動車の内装などに使用され、本物の皮のような質感を再現
• 梨地：家電製品などに多用される細かな模様で高級感を演出
• 木目：あたたかみや重厚感を表現
• 岩目：自然な石の質感を表現
• 砂目：細かな砂のような質感
• 幾何学模様：直線や曲線を用いた現代的なデザイン

これらのシボは用途や求められる機能によって選択されます。例えば、指紋が目立ちやすい部分には細かな梨地を、高級感を出したい部分には皮シボを選ぶといった具合です。



シボ加工の詳細な工程と種類についての参考資料

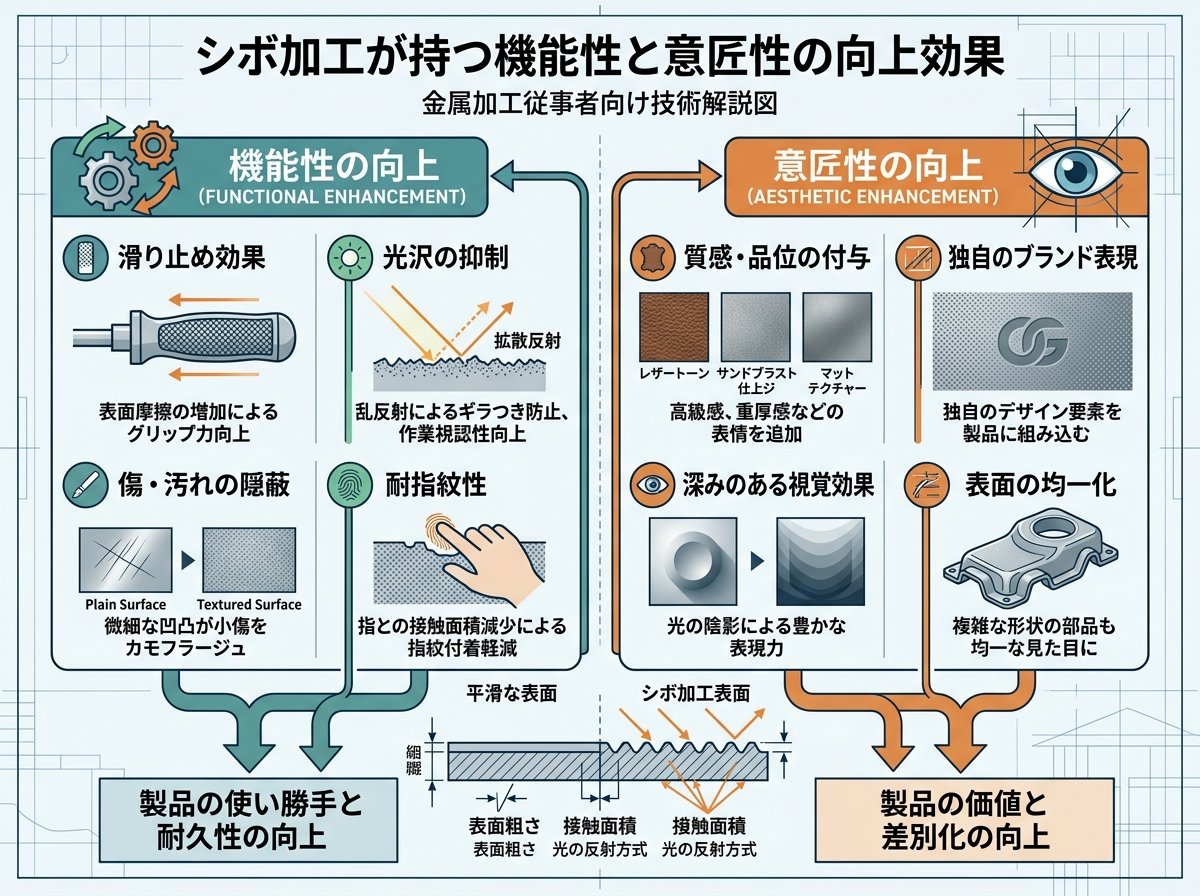

シボ加工が持つ機能性と意匠性の向上効果

シボ加工は単に見た目を良くするだけでなく、多くの機能的メリットも提供します。金属加工業界でシボ加工が広く採用されている理由を詳しく解説します。



意匠性（外観品質）の向上

• 高級感の演出：鏡面仕上げとは異なる独特の質感で製品の価値を高める
• 質感の多様化：皮革風、木目調など様々な質感表現が可能になり、デザインの幅が広がる
• 統一感の創出：同じシボ加工を施すことで複数のパーツに統一感を持たせられる
• 色の映え方の調整：光の反射を抑え、色の見え方をコントロール

機能性の向上

• 傷の目立ちにくさ：表面に凹凸があることで、使用中についた小さな傷が目立ちにくくなる
• 指紋防止効果：凹凸により指紋が付きにくく、また付いても目立ちにくい
• 滑り止め効果：表面の摩擦が増し、握りやすさや安定性が向上する
• 光の反射防止：不要な光の反射を抑え、視認性を向上させる
• 耐久性向上：表面処理により素材の保護効果が得られる場合がある

製造工程上のメリット

• 成形不良の隠蔽：金属を鋳造する際に生じる窪みや凹み（ヒケ）、溶接線などを目立たなくできる
• 離型性の向上：成形品を金型から取り出しやすくなり、生産効率が向上する
• ウェルドラインの隠蔽：樹脂の流れが合流する際に生じる線（ウェルドライン）を目立たなくできる
• 塗装や研磨工程の省略：シボ加工自体が美しい仕上がりを提供するため、後工程を省略できる場合がある

業界別の活用例

• 自動車産業：内装部品の高級感向上と指紋防止（特にダッシュボードやドアトリム）
• 家電製品：傷防止と高級感の両立（スマートフォン、テレビ背面など）
• 医療機器：滑り止め効果による安全性向上（手術器具のグリップ部など）
• 建築金物：美観維持と耐候性向上（手すり、ドアノブなど）

シボ加工の選択は製品の価値と機能性を大きく左右するため、設計段階から考慮することが重要です。適切なシボを選ぶことで、製品の競争力を高め、ユーザー体験を向上させることができます。

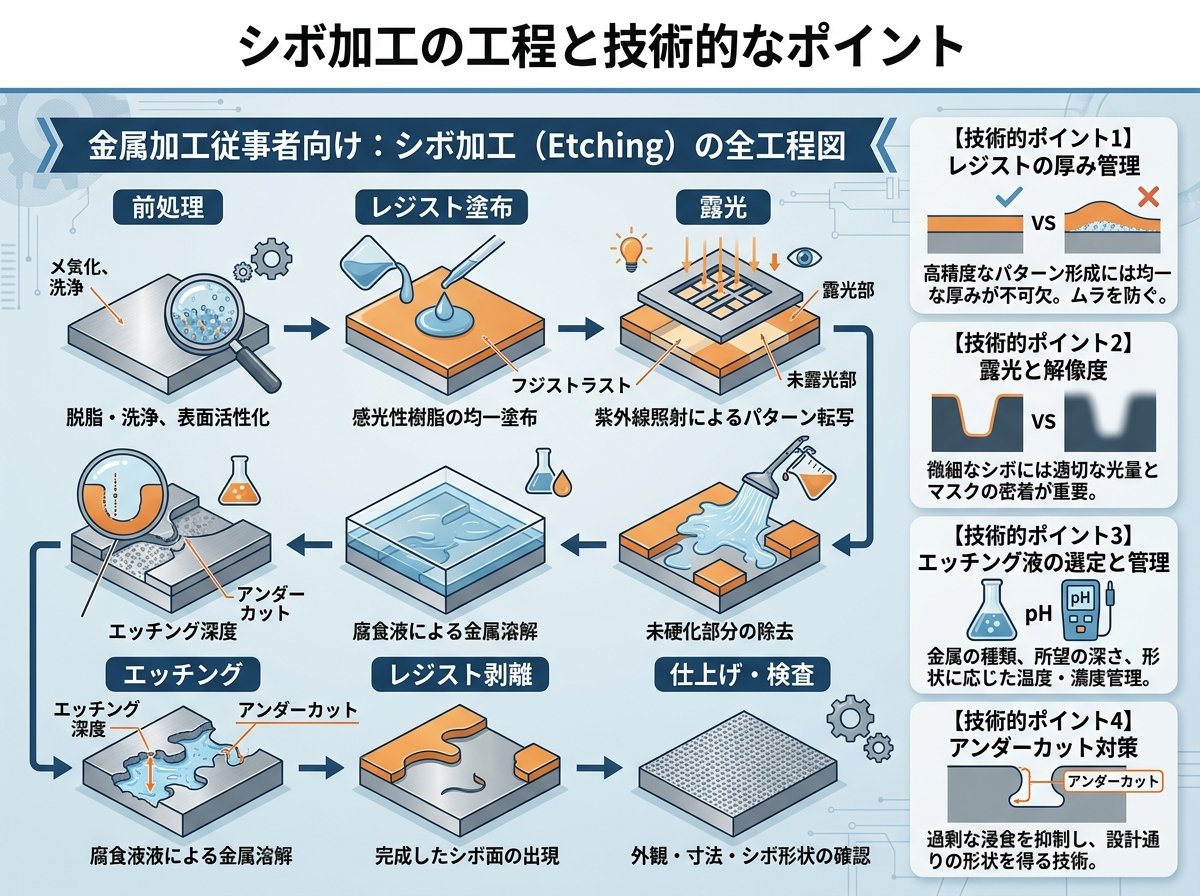

シボ加工の工程と技術的なポイント

シボ加工の工程は非常に繊細で、高い技術と経験が求められます。ここでは特にエッチングによるシボ加工の詳細な工程と、各段階での技術的なポイントを解説します。



シボ加工の基本工程

1. 洗浄工程
   • 金型についている油や埃を入念に除去
   • 微細な汚れも残さないよう超音波洗浄などを使用
   • この工程が不十分だとシボの品質に直接影響する
2. マスキング工程
   • 加工しない金型の側面・底面をテープや特殊塗料でマスキング
   • 精密なマスキングが均一なシボ品質を確保するカギとなる
   • 複雑な形状の金型では高度な技術が必要
3. 転写工程
   • シボの基本となる柄・模様の耐酸性インクプリントを金型表面に転写
   • 複雑なシボでは複数回の転写作業を実施
   • 職人の技術が最も問われる工程で、シボの出来栄えを大きく左右する
4. 腐食工程
   • 酸性の液などを用いて金型表面を腐食
   • 腐食により金属が除去され金型表面に凹凸ができる
   • 腐食時間や温度のコントロールが重要
5. 仕上げ工程
   • アルミナとガラスビーズでブラスト処理
   • 光沢調整を行い最終的な質感を決定
   • この工程で微調整が行われ最終的な仕上がりが決まる
6. 検査工程
   • 出荷前に検査員による目視と測定器を用いた検査
   • 均一性、深さ、パターンの正確さなどを確認

複雑なシボ加工の場合
自動車の内装部品など高級感が求められる複雑なシボパターンでは、「転写」と「腐食」の工程を複数回（3回以上）繰り返すことがあります。これにより、以下のような変化が生まれます。

• 工程初期：シボの基本的な輪郭が形成されるが立体感は乏しい
• 工程中期：より細かい柄が追加され、立体感が増してくる
• 工程完了：微細なシワや毛穴まで表現され、本物の素材（革など）に近い質感が完成

技術的なポイントと注意点

• シボの深さコントロール：腐食時間と薬品濃度の精密な管理が必要
• パターンの均一性：金型全体で均一なパターンを実現するための技術
• エッジ部の処理：角や曲面の変わり目など難しい部分の処理技術
• 大型金型の加工：大型金型では均一な加工が難しく特殊な技術が必要
• 複合材料の金型：異なる材料が使われている場合の対応策

シボ加工における品質判断基準

• 均一性：パターンが金型全体で均一に分布しているか
• 深さ：意図した深さで加工されているか
• 質感：狙った質感（マット、セミグロスなど）が実現できているか
• エッジ処理：角や曲面の変わり目の処理が適切か
• 再現性：サンプルや指定パターンが正確に再現されているか

シボ加工は金型製造の最終工程であることが多く、納期がぎりぎりになることもあります。そのため、短納期対応力と高い技術力を兼ね備えた加工業者の選定が重要になります。



金型のシボ加工における技術的ポイントと対応事例

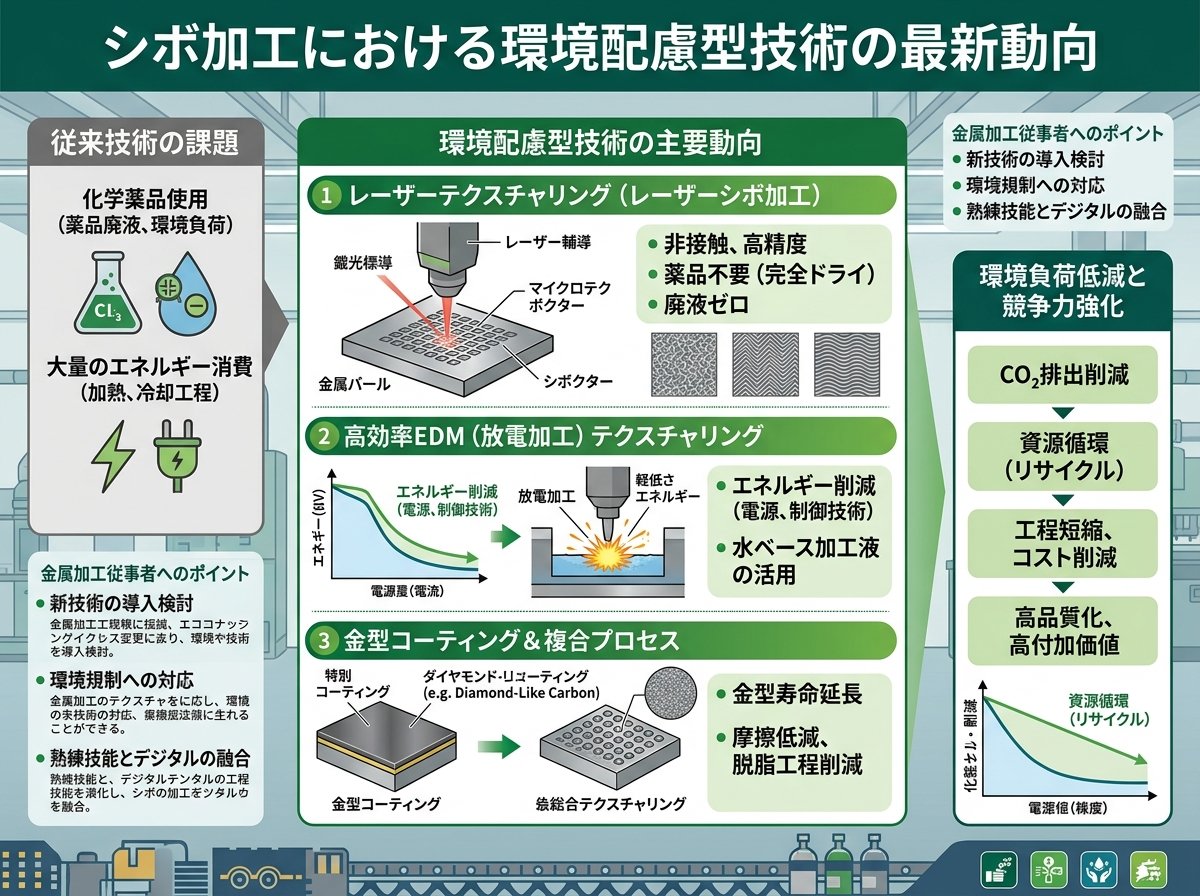

シボ加工における環境配慮型技術の最新動向

シボ加工業界では近年、環境負荷の低減が重要なテーマとなっています。特に化学エッチングで使用される薬品や廃液処理に関する環境配慮が進められています。ここでは、業界での最新の環境配慮型技術と今後の動向について解説します。



環境に配慮したエッチング液の開発
従来のシボ加工で使用されるエッチング液には強酸が含まれることが多く、環境負荷が懸念されていました。最新の技術では、以下のような改良が進んでいます。

• 低毒性エッチング液の開発：人体や環境への影響が少ない薬剤への切り替え
• 生分解性薬品の活用：使用後の環境への負荷を低減できる薬品の採用
• エッチング液の再利用システム：使用済み液の再生・再利用による廃液量の削減
• 濃度管理の高精度化：最小限の薬品使用量で効果を最大化する技術

廃液処理技術の向上
シボ加工工程で発生する廃液の処理技術も進化しています。

• クローズドシステムの採用：工場内で廃液を完全処理し外部排出を最小化
• 金属回収技術の向上：廃液から有価金属を効率的に回収するシステム
• 中和処理の効率化：より少ないエネルギーと薬品で廃液を安全に中和
• 水使用量の削減：洗浄工程での水使用を最適化する技術

物理的加工法の進化
化学処理に頼らないシボ加工技術も発展しています。

• 先進的なレーザーテクスチャリング：化学薬品を使わずレーザーでパターンを形成
• 超精密サンドブラスト：微細な制御が可能な新世代のブラスト技術
• 3Dプリンティング技術との融合：金型自体に凹凸を直接形成する技術
• ドライエッチング技術：プラズマや気体を用いた環境負荷の少ないエッチング法

エネルギー効率の向上
シボ加工工程全体でのエネルギー消費削減も進んでいます。

• 省エネ型設備の導入：エネルギー効率の高い最新鋭の装置への更新
• 工程の最適化：必要最低限のステップで目的のシボを実現する工程設計
• 熱回収システム：腐食液加熱などで使用するエネルギーの回収再利用
• 作業時間の短縮：高効率な作業手順による全体エネルギー消費の削減

品質と環境配慮の両立
環境配慮型技術の導入においては、品質を維持しつつ環境負荷を減らすバランスが重要です。

• 品質検証システムの高度化：環境配慮型プロセスでも従来と同等以上の品質を確保
• データ分析による最適化：大量のプロセスデータを分析し最適パラメータを導出
• 職人技術とデジタル技術の融合：伝統的な技術と最新デジタル技術の組み合わせ
• 顧客との協働：設計段階から環境配慮型プロセスを考慮した製品開発

業界標準と認証
環境に配慮したシボ加工に関する業界標準や認証も整備されつつあります。

• 環境マネジメントシステム（ISO 14001等）の認証取得促進
• 業界団体による環境配慮型シボ加工のガイドライン策定
• カーボンフットプリント削減目標の設定と公開
• サプライチェーン全体での環境負荷低減の取り組み

このように、シボ加工業界では品質と環境配慮を両立させる技術開発が急速に進んでいます。これらの技術革新は、シボ加工の可能性を広げるとともに、より持続可能な製造プロセスの実現に貢献しています。金属加工業に携わる方々は、これらの新技術に注目し、自社の加工プロセスに取り入れることで、競争力と環境パフォーマンスの両方を高めることができるでしょう。
