SUS316L成分のJIS規格と耐食性を徹底解説

SUS316L成分のJIS規格と各元素の役割を解説

SUS316L成分の規格は「JIS G 4305」で定められており、炭素（C）をわずか0.030%以下に抑えるのが最大の特徴です。

この記事の3つのポイント

🔬

JIS規格の成分値を正確に把握する

SUS316LはJIS G 4305で定められたCr・Ni・Mo・Cの上下限値があり、SUS316と比べてCが0.030%以下・Niが12〜15%と異なります。材料証明書と照合する際の基準として必須の知識です。

⚗️

モリブデン・低炭素が耐食性に与える影響

Mo（2〜3%）が孔食・隙間腐食に効き、炭素0.030%以下が溶接後の粒界腐食を抑制します。なぜ「溶接があるならSUS316L一択」と言われるのか、そのメカニズムを解説します。

🌐

AISI・UNS・ENなど国際規格との対応

SUS316LはAISI 316L（UNS S31603）、欧州規格EN 1.4404に相当しますが、Niの範囲など細部の差異があります。海外調達時に「同等品」として発注する際に必ず確認すべき要点を整理します。

このページの目次

SUS316L成分のJIS規格と各元素の役割を解説

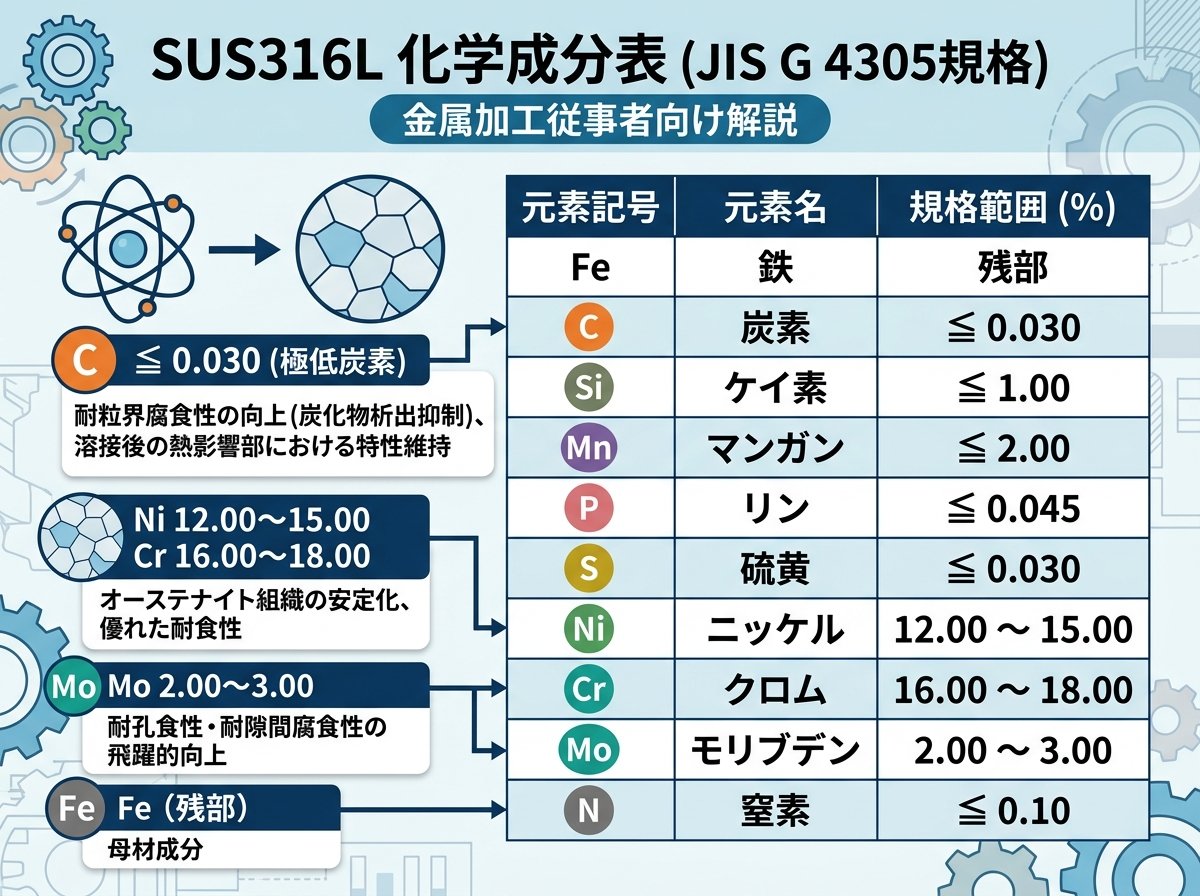

SUS316LのJIS規格（JIS G 4305）における化学成分表

SUS316Lの化学成分は、JIS G 4305（冷間圧延ステンレス鋼板・鋼帯）をはじめ、JIS G 4303（棒）などの形状別規格で一貫して定められています。核心となる数値を正確に押さえましょう。

下表がJIS G 4305に基づくSUS316Lの成分規格値です。

元素	記号	規定値（%）
炭素	C	0.030 以下
ケイ素	Si	1.00 以下
マンガン	Mn	2.00 以下
リン	P	0.045 以下
硫黄	S	0.030 以下
ニッケル	Ni	12.00〜15.00
クロム	Cr	16.00〜18.00
モリブデン	Mo	2.00〜3.00

ここで特に見落とされやすいのが、SUS316（同規格でNi：10.00〜14.00%）と比較したときのニッケル範囲の違いです。SUS316LはNiが12.00〜15.00%と**下限が2%高く**設定されています。これは炭素を下げた分の耐食性を補完する狙いがあり、単に「炭素を減らしただけ」ではないことを示しています。

炭素の上限「0.030%以下」は非常に厳しい数値です。0.030%とは、1kgの鉄の中に炭素が0.3g以下しか入れてはいけないという意味で、ティースプーンの先にのる量にも満たないほどの微量管理が求められます。

機械的性質についても、JIS G 4305は以下の最低値を規定しています。耐力175 N/mm²・引張強さ480 N/mm²・伸び40%以上・硬さHBW 187以下という数値は、SUS316（耐力205 N/mm²・引張強さ520 N/mm²）よりやや低い水準です。強度が条件になる設計では、この数値差を見過ごさないことが原則です。

参考：ステンレス協会によるオーステナイト系JIS鋼種の化学成分一覧（SUS316L他）
https://www.jssa.gr.jp/contents/products/standards/jis/austenite/

SUS316Lの各合金元素の役割と耐食性への影響

成分表の数値を「ただの規格値」として扱うと、材料選定で判断を誤るリスクがあります。各元素がどう機能しているかを理解することが、現場での的確な選択につながります。

**クロム（Cr）16〜18%** は、鋼の表面に酸化クロムの不動態皮膜を形成し、腐食から守る主役です。この薄い皮膜（厚さわずか数nmほど）が自己修復する性質を持つため、傷がついても再生します。JIS規格がCrの下限を16%に設定しているのは、この不動態皮膜の安定形成に必要な最低ラインとして科学的に裏付けられているためです。

**モリブデン（Mo）2〜3%** は孔食（ピッティング）・隙間腐食・応力腐食割れへの耐性を飛躍的に高める元素です。耐食性の指標として使われる孔食指数（PRE値）は「Cr% + 3.3×Mo% + 16×N%」で計算されますが、SUS316Lの場合（Cr：17%、Mo：2.5%として）PRE ≈ 25.3 となり、SUS304のPRE ≈ 18.5 と比べて約35%も高い耐食性を示します。塩化物イオンが存在する環境、例えば食塩水や海水を扱う配管・タンクでこの差が実際のトラブル頻度に直結します。

**ニッケル（Ni）12〜15%** は全面腐食を抑えるとともに、オーステナイト組織を安定化させます。Niが多いほど冷間加工後もオーステナイト組織が維持されるため、SUS316LはSUS304よりも磁性を帯びにくく、医療機器や精密センサーへの利用にも適しています。

**炭素（C）0.030%以下** が最も現場に直結する要素です。炭素が多いと、溶接時の500〜850℃という「危険温度域」でクロムと結びついてクロム炭化物（Cr₂₃C₆）が粒界に析出し、クロムが欠乏した部分が腐食の起点になります。これを鋭敏化・粒界腐食と呼びます。SUS316Lは0.030%以下という低炭素化でこの反応を大幅に抑制するのが最大の設計思想です。

これが本質的な理解です。SUS316LはSUS316を「劣化させた材料」ではなく、溶接を前提とした使用環境向けに炭素を精密にコントロールした上位材料だということです。

参考：SUS316Lの特性・成分・用途の解説ページ
https://www.susjis.info/austenitic/sus316l.html

SUS316とSUS316Lの成分・機械的性質の違いと選定基準

溶接を伴う部品にSUS316を使うと、溶接熱影響部で粒界腐食が起き、思わぬ腐食トラブルになります。

SUS316とSUS316Lの違いを一目で比較すると次の通りです。

項目	SUS316	SUS316L
炭素（C）	0.08% 以下	0.030% 以下 ⭐
ニッケル（Ni）	10.00〜14.00%	12.00〜15.00% ⭐
クロム（Cr）	16.00〜18.00%	16.00〜18.00%
モリブデン（Mo）	2.00〜3.00%	2.00〜3.00%
耐力（N/mm²）	205 以上	175 以上
引張強さ（N/mm²）	520 以上	480 以上
粒界腐食耐性	△（溶接後要注意）	◎（溶接に強い）

⭐ = SUS316からの主な変更点

現場での選定基準を整理すると、溶接なし・高強度重視ならSUS316、溶接あり・耐食優先ならSUS316L、という判断が基本です。

注意すべき点が一つあります。SUS316LはSUS316よりも耐力が30 N/mm²低く設定されています。これはA4用紙1枚（約0.09 kg）の面積に換算すると、3 kgf程度の差に過ぎませんが、圧力容器や構造部材の設計では許容応力計算に影響します。現場で「耐食性があるから316Lでいい」と強度を見ずに交換すると、設計余裕が削れる可能性があるため注意が必要です。

一方、SUS316Lには「炭素が少ない分、加工硬化しにくい」という隠れたメリットもあります。曲げや絞り加工後に硬くなりすぎず、後工程での追加加工がしやすい特性は、精密部品や薄板加工の現場では地味に重要です。

参考：SUS316とSUS316Lの違いを詳細解説（特殊金属エクセル）
https://www.tokkin.co.jp/media/technicalcolumn/2203070

SUS316L成分をJIS・AISI・EN・UNSの国際規格で対照する

海外調達でSUS316Lと「同等品」を発注する際、規格名だけで発注すると成分が微妙にズレて品質トラブルになることがあります。

JIS SUS316Lに対応する主な国際規格は以下の通りです。

規格体系	規格名・記号	備考
JIS（日本）	SUS316L / JIS G 4305他	Ni：12.00〜15.00%
AISI（米国）	316L	—
UNS（米国）	S31603	ASTM規格で使用
EN（欧州）	1.4404	X2CrNiMo17-12-2
ISO	L-No.21（ISO/TS 15510）	X2CrNiMo17-12-2
BS（英国）	316S11	—

注意が必要です。これらは「概ね対応」ではありますが、成分の上下限が完全に一致しているわけではありません。たとえばEN 1.4404とISO X2CrNiMo17-12-2はJIS SUS316LのNi上限（15%）より低い範囲を想定した規格もあります。海外メーカーからの調達時に「EN 1.4404相当」として届いた材料が、JIS SUS316Lの成分範囲に完全に収まるとは限らないのが実情です。

対策としてシンプルな運用があります。海外調達時は「ミルシート（材料成績書）のC・Ni・Cr・Mo値を実数値で確認する」という手順を1ステップ加えるだけで、ほぼすべての成分不適合トラブルを未然に防げます。規格名のみの照合で判断するのではなく、数値そのものを確認することが条件です。

参考：世界のステンレス規格対応表（JIS, ISO, AISI, EN, DIN他）
https://www.susjis.info/etc/sekai.html

参考：ステンレス協会による外国規格との比較表（JIS vs AISI/ISO）
https://www.jssa.gr.jp/contents/products/standards/comparisons/

SUS316Lの耐食性が活きる用途と現場での素材選定の落とし穴

SUS316Lは「耐食性が高い材料」として広く知られています。ただし万能ではなく、苦手な環境も明確に存在します。これを知らずに選定すると、コストをかけた材料が思ったより早く腐食するという落とし穴にはまります。

**SUS316Lが強い環境と用途：**

- 🌊 **海水・塩水環境**：Mo添加によるPRE値の高さが効く。沿岸プラント・船舶部品・海洋構造物の配管・バルブ
- 🧪 **化学プラント**：希硫酸・酢酸・リン酸など有機酸系の配管、タンク、ポンプケーシング
- 🏥 **医療・食品分野**：低炭素による清潔性、非磁性、滑らかな表面仕上げの維持。注射針、手術器具、食品製造ライン（サージカルステンレスとも呼ばれます）
- 🔧 **溶接構造物全般**：粒界腐食のリスクが低いため、溶接後に焼鈍処理をしなくてもよい場面が多い

**SUS316Lが苦手な環境：**

- 塩酸（HCl）：一般的な溶接棒D316Lを使って溶接した部位が塩酸に触れると、著しい腐食を起こすことが広島県工業技術センターの研究でも報告されています。溶接棒の選定ミスが腐食トラブルの原因になるケースです。
- 高濃度塩化物＋高温環境：SUS316Lでも応力腐食割れ（SCC）が発生する可能性があります。この条件下では二相ステンレス鋼（SUS329J3L等）への切り替えを検討することが必要です。
- 強酸化性酸（硝酸など）：SUS304の方が適している場合があります。Mo添加が必ずしもプラスにならない酸もあります。

これは使えそうな知識ですね。材料を選ぶ際は「耐食性が高い＝どんな環境でも使える」ではなく、「どの腐食形態に強いか」を確認することが原則です。

溶接棒の選定も軽視できないポイントです。たとえばSUS316Lを塩酸環境で使う場合、D316Lではなく高Niの溶接材料に変更することで耐塩酸性が改善されるという研究結果があります。母材の成分だけでなく、溶接材料の成分まで確認する習慣が品質トラブルを防ぎます。

参考：溶接棒変更によるSUS316Lの耐塩酸性改善（広島県工業技術センター研究報告）
https://www.pref.hiroshima.lg.jp/uploaded/life/708591_7024490_misc.pdf

十分な情報が集まりました。記事を作成します。

PW 精良SUS316L製シンプル電気メッキサンドブラスト加工金銀青黒 4点セット指輪【ラッピング対応】
