鋭敏化ステンレス 対策と固溶化処理の実務知識

鋭敏化 ステンレス対策と実装

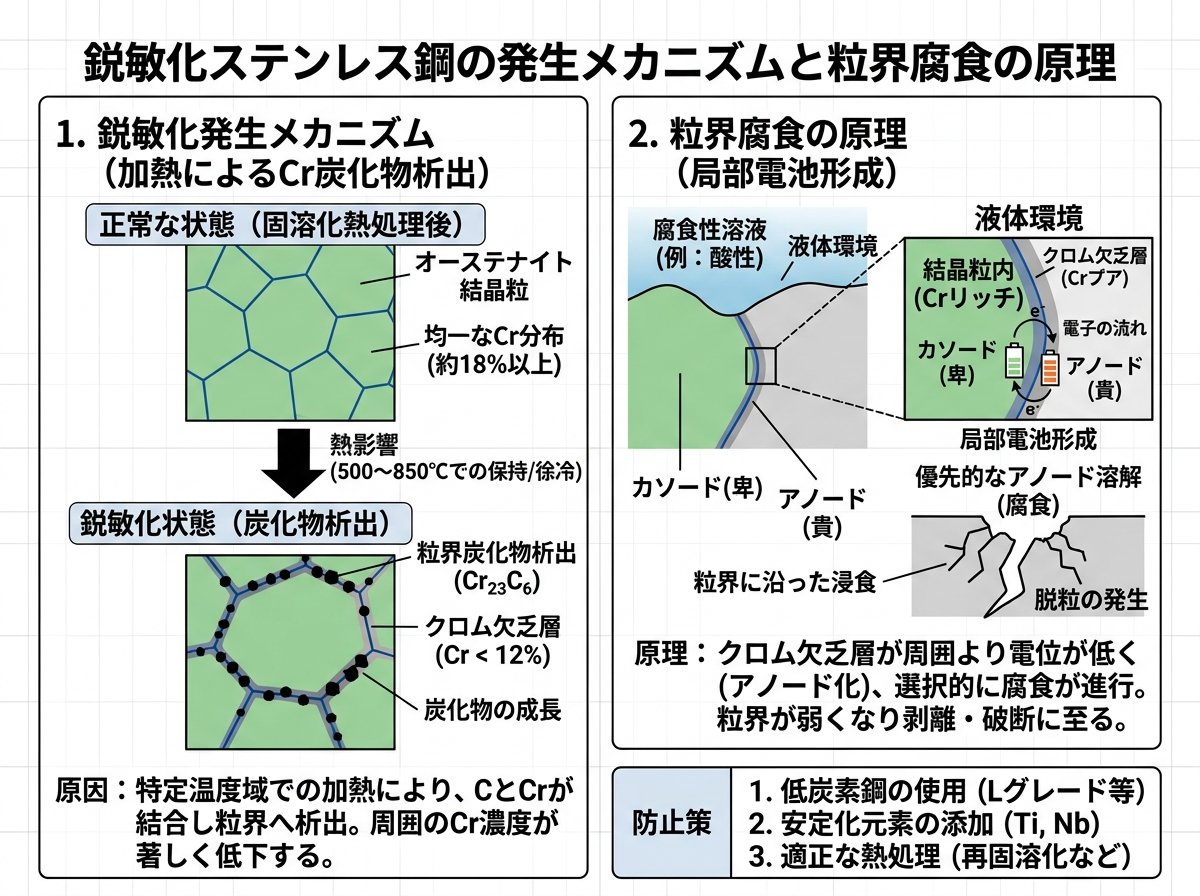

鋭敏化ステンレス発生メカニズムと粒界腐食の原理

ステンレス鋼が持つ優れた耐食性は、表面に形成される「不動態皮膜」に由来します。この皮膜の主成分がクロムです。しかし、溶接や熱間加工により600℃から800℃の「鋭敏化温度域」に長時間さらされると、ステンレス鋼内部で予期しない化学変化が生じます。



具体的には、ステンレス鋼に含まれる炭素がクロムと結合して、「クロム炭化物（Cr23C6）」として結晶粒界に析出してしまいます。この析出過程で、粒界周辺のクロム濃度が急激に低下し、「クロム欠乏層」が形成されるのです。クロム濃度が低下した領域では不動態皮膜が形成されにくくなり、局所的に腐食が進行する「粒界腐食」が発生します。



SUS304などの標準的なオーステナイト系ステンレス鋼の場合、わずか1〜2時間の加熱でも顕著な鋭敏化が進行します。さらに危険なのは、鋭敏化したステンレス鋼に引張応力が加わると、「粒界応力腐食割れ（SCC）」という急速で破壊的な割れが発生する点です。この割れは目視では発見しにくく、予期せぬ機器故障につながる可能性があります。



鋭敏化ステンレス対象材料の種類と特性比較

金属加工現場で扱われるステンレス鋼には複数の系統がありますが、鋭敏化の問題に最も関わるのはオーステナイト系です。代表的な材料の特性を理解することが、適切な対策選択の第一歩となります。



SUS304の場合：クロム18〜20%、ニッケル8〜10.5%を含む最も汎用的なオーステナイト系ステンレス鋼です。建築、日用品、産業機械など幅広い分野で使われています。炭素含有量が0.08%以下と比較的高めであるため、溶接による鋭敏化のリスクが高いという特徴があります。
SUS316の場合：SUS304にモリブデン2〜3%を添加した材料で、特に塩化物イオン環境での耐食性に優れています。石油化学プラント、海洋構造物などの過酷な環境で活躍します。モリブデンの効果で局部腐食への耐性は向上していますが、鋭敏化のメカニズムはSUS304と同じであり、対策は同等レベルが必要です。
SUS304L（L材）の場合：炭素含有量を0.03%以下に低減した「Low Carbon」仕様です。炭素量が少ないため、クロム炭化物の生成そのものが抑制され、鋭敏化の進行速度が大幅に遅延します。ただし、完全に鋭敏化を排除するわけではないため、溶接後の処理は依然として重要です。
SUS316Lの場合：SUS316の低炭素版で、モリブデンと低炭素の両方の利点を備えています。高い信頼性が要求される重要設備の溶接構造部に広く採用されており、初期段階における鋭敏化のリスクは最も低い選択肢です。しかし、加工や溶接による残留引張応力は発生するため、応力腐食割れ対策は必要です。
各材料の選択は、使用環境の過酷さと、加工プロセスの複雑さのバランスを考慮して行う必要があります。L材の採用は鋭敏化対策の先制手段として有効ですが、既存の標準材を使用する場合は、後処理による対策が不可欠となります。



鋭敏化ステンレスの固溶化熱処理による解決方法

固溶化熱処理は、鋭敏化を解消するための古典的で最も確実な方法です。この処理では、ステンレス鋼を1000℃から1150℃の高温まで加熱し、一定時間保持した後、急速に冷却します。



高温での加熱により、粒界に析出していたクロム炭化物が再び鋼基質に溶け込みます（固溶化）。この過程でクロムが均等に再分散され、クロム欠乏層が消滅するのです。同時に、加工や溶接で導入された内部残留応力も除去される効果があります。



処理の成功は温度と冷却速度の厳格な管理にかかっています。特に重要なのは冷却時の600℃付近の通過速度です。この温度域をゆっくり通過させると、せっかく固溶化した炭素とクロムが再び結合して「再鋭敏化」を引き起こしてしまいます。そのため、薄い部品は空冷、厚い部品は水冷というように、部品の形状や厚みに応じて冷却方法を選択することが必須です。



加熱保持時間も重要で、一般的には「1.5分/1mm」の厚みが目安とされています。例えば、厚さ10mmの部品であれば最低15分以上の保持が必要です。処理後の表面には必ず酸化スケールが形成されるため、必要に応じて化学研磨やショット処理による除去が追加工程として加わります。



大型機器への固溶化熱処理適用時には注意が必要です。数百トンに達する機器全体を均一に加熱することは困難で、部分的な温度ムラが発生しやすいためです。さらに、高温状態での金属の軟化により、機器が自重で変形・座屈するリスクが高まります。そのため、固溶化熱処理は新規製作時の比較的小さな部品向けの処理と考えるのが実務的です。



鋭敏化対策としてのショットピーニング技術と現場適用

ショットピーニングは、固溶化熱処理が抱える課題を克服する代替・補助手段として近年注目を集めています。この技術は、無数の球状投射材（ショット）を金属表面に高速で打ち付ける冷間加工法です。



投射材の衝突により、表面層は塑性変形を起こします。内部の変形していない材料に拘束されることで、表面層には強い圧縮応力が導入されるのです。通常、応力腐食割れは引張応力下で発生するため、圧縮応力に転換することで割れの発生条件を根本から断ち切ることができます。鋭敏化が存在していても、圧縮応力に支配された表面ではSCC発生が抑制されるという原理です。



ショットピーニングの最大の利点は、常温加工であるため、固溶化熱処理が引き起こす温度管理の難しさ、機器の変形・座屈リスク、再鋭敏化といった熱処理特有の問題がすべて回避できる点です。装置も比較的コンパクトで可搬性に優れているため、既設機器の現地施工が可能です。プラント停止期間を最小限に抑え、工期とコストの両面で優位性があります。



適用実績は石油化学プラント、製紙工場、食品工場など中〜大型設備で多く、分留塔・熱交換器・反応器といった塔槽類や配管の溶接部（熱影響部：HAZ）が主な対象です。Hastelloy製の超合金設備やSUS316L製の地熱水対応機器など、極めて過酷な環境下での10年以上の長期運用実績も報告されています。



ショットピーニングの効果は施工条件に依存するため、材料特性、使用環境、応力状態を総合的に評価した上で最適なパラメータ（ショットサイズ、投射圧、投射密度、投射角度など）を設定することが重要です。



鋭敏化ステンレスの予防策と材料選択

鋭敏化を完全に防ぐには、加工・溶接段階での先制的な対策が有効です。最も実用的な予防手段は、L材（低炭素ステンレス）の採用です。SUS304LやSUS316Lは炭素含有量が0.03%以下に制限されており、クロム炭化物生成の原因物質そのものが少ないため、鋭敏化の進行が大幅に遅延します。ただし、完全な予防ではなく「遅延」である点に注意が必要です。



別のアプローチとして、安定化ステンレス（SUS321、SUS347など）の採用も考えられます。これらの材料にはチタンやニオブなどの安定化元素が添加されており、炭素がこれらの元素と優先的に結合するため、クロム炭化物の形成が抑制されます。



加工・溶接プロセスの段階では、以下の対策が有効です。
・溶接入熱の最小化：電流・電圧を低減し、パス間温度を低く保つ
・多パス溶接の活用：薄いパスを重ねることで、各パスの熱影響が軽減される
・予熱と後熱の制御：特に後熱を避け、600℃以上での長時間加熱を防ぐ
・溶接速度の最適化：高速溶接により、溶融池が短時間で冷却されるため有利
新規製作時には、機器完成後に10%シュウ酸電解エッチング試験などの非破壊検査を実施し、鋭敏化の有無を確認することが品質管理として重要です。この検査により、見かけでは判別できない粒界腐食素因の存在を事前に検出できます。



参考資料：ステンレス鋼の組織と特性に関する解説
旭化成エンジニアリング「化学装置材料の基礎講座・第10回」
参考資料：ステンレス鋼溶接部の低温鋭敏化メカニズム
日本溶接協会誌掲載「オーステナイト系ステンレス鋼溶接金属の低温鋭敏化」
