SKD11の焼入れ方法と熱処理温度による硬度変化の特徴と対策

SKD11の焼入れ方法と熱処理温度による硬度変化

SKD11の焼きなまし温度と硬度の関係



SKD11は合金工具鋼の一種として知られ、熱処理を通じてその性能を最大限に引き出すことができます。まず焼きなましから見ていきましょう。焼きなましは金属を加工しやすくするための前処理として欠かせない工程です。

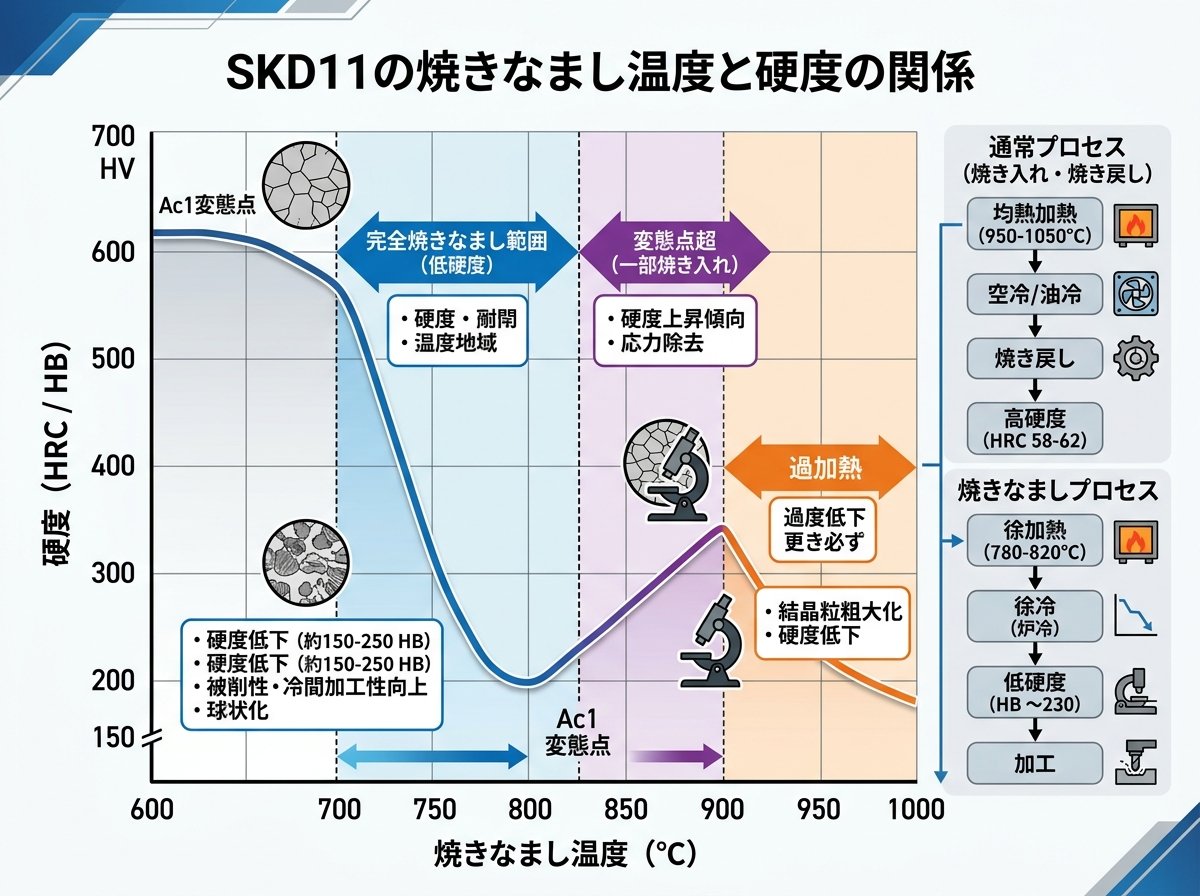

SKD11の焼きなましは、通常830～880℃の温度範囲で行われます。この高温で処理することにより、金属内部の不純物を取り除き、成分を均一化することができます。最も重要なのは、冷却方法として「徐冷」を採用することです。徐冷とは、炉の停止後も金属を炉内に入れたままにして、ゆっくりと冷やす方法です。



焼きなまし後のSKD11の硬度は、255HBW以下に調整されます。この状態で、金属は比較的柔らかく、切削加工などの成形作業を行いやすくなります。焼きなましの温度が適切でない場合、後の熱処理工程に悪影響を及ぼす可能性があるため、温度管理は非常に重要です。



焼きなまし状態のSKD11は、S45Cなどの炭素鋼と比較すると被削性に劣りますが、決して加工が不可能なわけではありません。しかし、合金元素を多く含有しているため、適切な工具選定や切削条件の設定が必要となります。



焼きなましによって材料内部の応力が取り除かれ、展延性が向上するため、複雑な形状の部品を成形する際には特に重要な前処理工程となります。



SKD11の焼入れ温度と冷却方法の選び方



焼入れはSKD11の硬度を飛躍的に向上させる最も重要な熱処理工程です。焼入れの基本的な流れは、鋼材を高温に加熱し、その後急冷することで硬化組織を形成します。

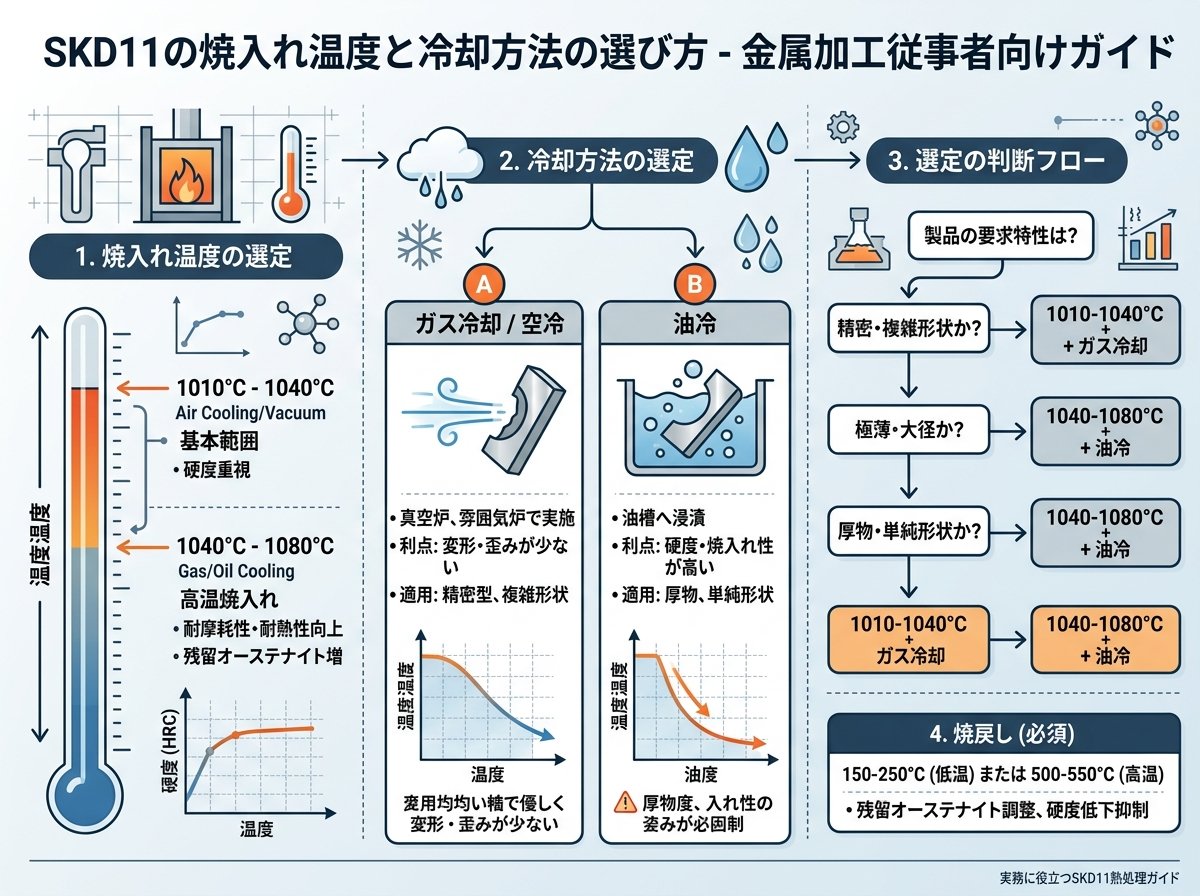

SKD11の焼入れ温度は通常1000～1050℃の範囲で行われます。この温度範囲の選択は、最終的な硬度や用途によって微調整されます。例えば、高い耐摩耗性を求める場合は1020～1030℃、より靭性を求める場合は1030～1050℃といった具合に、目的に応じて最適な温度を選択します。



焼入れの際の冷却方法には、主に油冷と空冷があります。SKD11は通常、油冷または空冷が選択されます。水冷はSKD11のような合金工具鋼には推奨されません。なぜなら、急激な冷却により内部応力が高まり、ひび割れのリスクが増大するためです。



油冷を選択する場合、焼入れ後の硬度はHRC 62以上に達することが期待できます。一方、空冷の場合も高い硬度が得られますが、油冷よりもやや低くなる傾向があります。



焼入れ温度と冷却方法の選択は、最終製品の要求特性に大きく影響します。例えば、1000℃で焼入れを行った場合と1050℃で行った場合では、同じ焼戻し温度でも得られる硬度が異なります。一般的に、焼入れ温度が高いほど、焼戻し後の硬度も高くなりますが、同時に靭性が低下し、熱処理による歪みも大きくなる傾向があります。



焼入れの前には、予熱処理を行うことも重要です。SKD11のような高合金工具鋼は、急激な温度変化によってひび割れが生じやすいため、600～800℃で予熱を行うことで、内部応力を緩和させることができます。



SKD11の焼戻し温度による硬度と靭性のバランス調整



焼戻しは焼入れ後のSKD11の性質を調整する重要な工程です。焼戻し温度の選択により、硬度と靭性のバランスを最適化することができます。



SKD11の焼戻し温度は一般的に150～550℃の範囲で選択されますが、主に以下の3つの温度帯に分けられます。

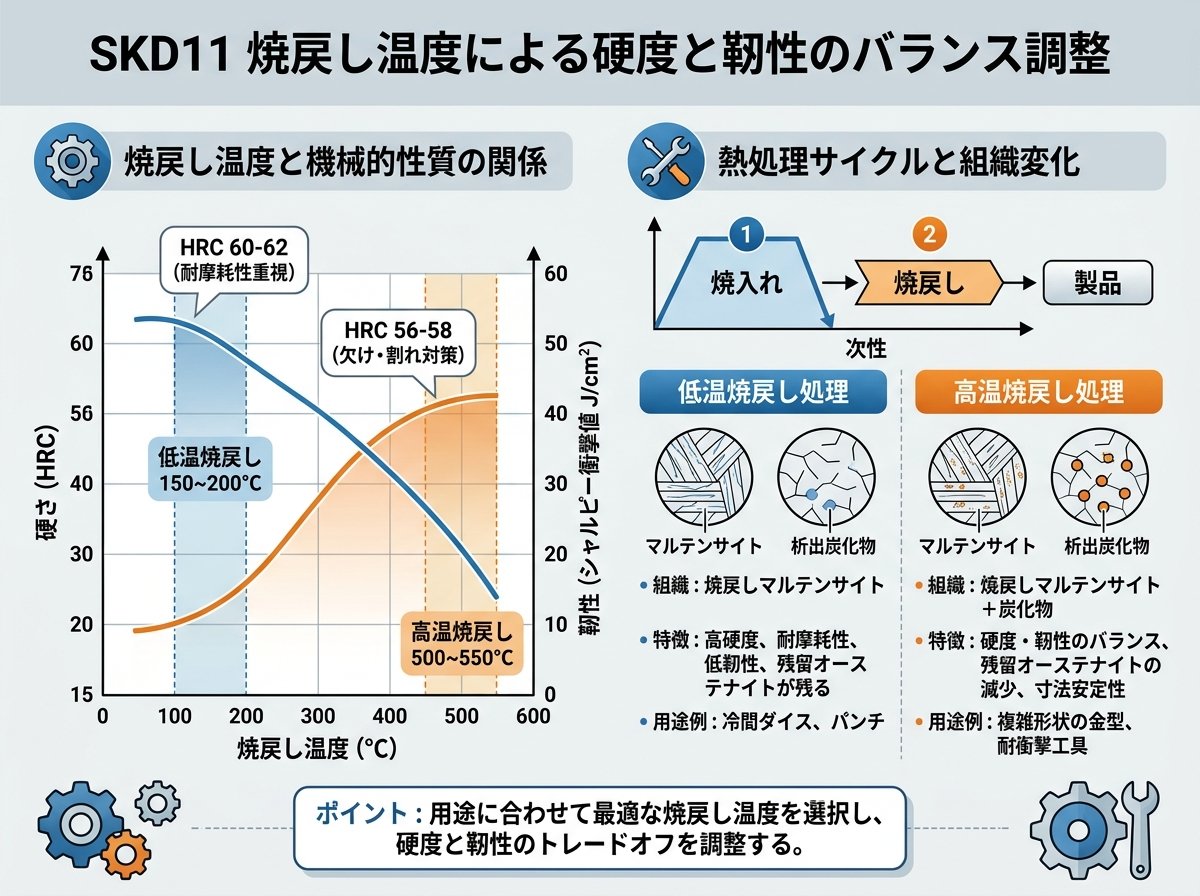

1. 低温焼戻し(150～200℃)：HRC 60～63の高硬度を維持しつつ、焼入れによる内部応力を軽減します。耐摩耗性を特に重視する金型や切削工具に適しています。
2. 中温焼戻し(200～250℃)：HRC 57～60の硬度となり、耐摩耗性と靭性のバランスを取ることができます。プレス金型や打抜き金型など、ある程度の衝撃に耐える必要がある用途に適しています。
3. 高温焼戻し(500℃以上)：HRC 57以下となりますが、靭性が大幅に向上します。特に耐衝撃性が求められる用途や、PVD処理などの表面処理を行う前の下地処理として有効です。

焼戻し温度と硬度の関係は、焼入れ温度にも大きく依存します。例えば、焼入れ温度を975℃、1000℃、1025℃、1050℃とした場合、同じ焼戻し温度でも得られる硬度が異なります。一般的に、焼入れ温度が高いほど、同じ焼戻し温度でも高い硬度が得られる傾向があります。



焼戻し時の保持時間も重要なパラメータです。通常、焼戻し温度に応じて1時間程度の保持時間が設定されますが、部品のサイズや形状によって調整が必要です。また、焼戻し後の冷却は通常空冷で行われます。



適切な焼戻し処理を行うことで、SKD11の内部応力を緩和し、組織を安定化させることができます。これにより、最終製品の寸法精度や長期使用時の安定性が向上します。



SKD11の二回焼戻しが残留オーステナイト除去に与える効果



SKD11のような合金工具鋼では、焼入れ後に一部のオーステナイトが残留する現象が起こります。この「残留オーステナイト」は時間の経過とともにマルテンサイトに変態する可能性があり、それに伴う体積変化によって寸法精度に悪影響を及ぼします。

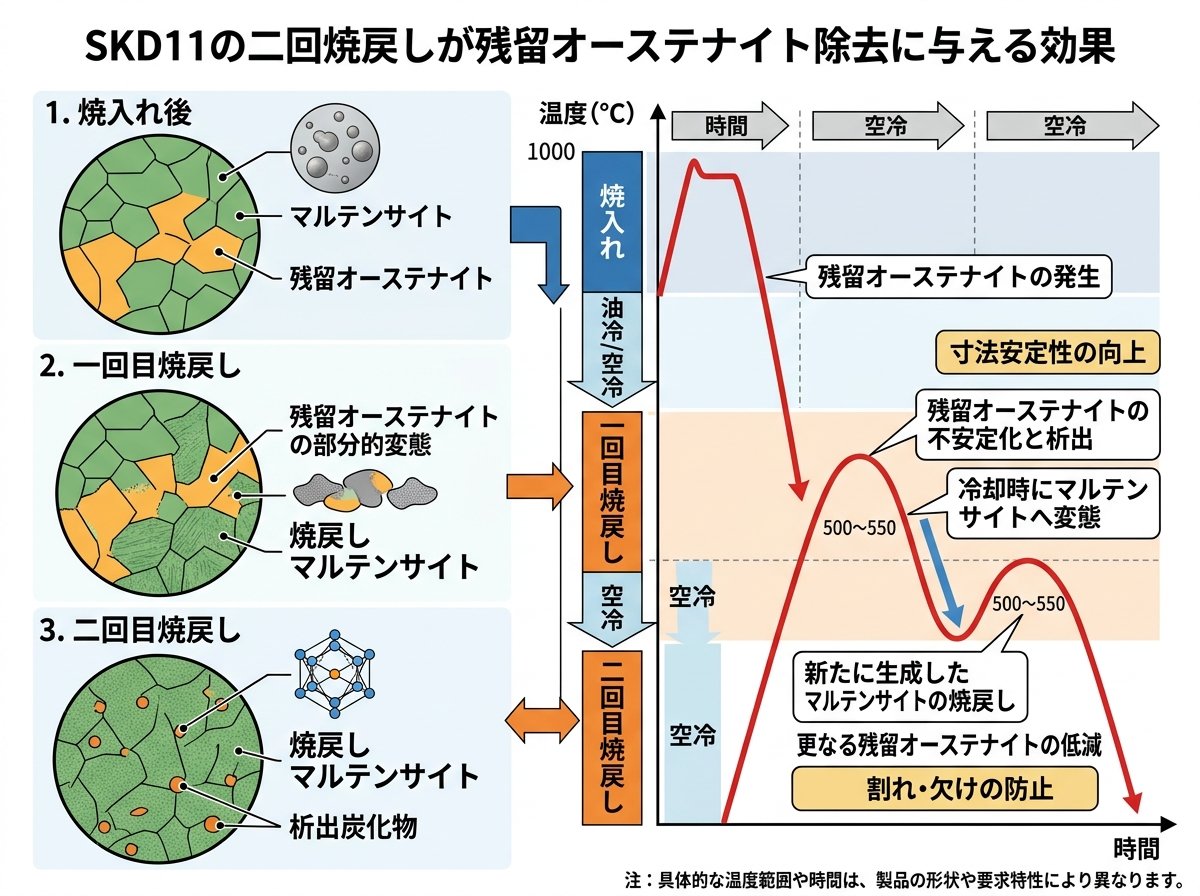

このため、SKD11の熱処理では通常、二回以上の焼戻し処理が推奨されています。一回目の焼戻しでは残留オーステナイトがマルテンサイトに変態し、二回目の焼戻しで本来の焼戻し効果が得られます。



二回焼戻しの具体的なメリットは以下の通りです。

• 残留オーステナイトの減少による寸法安定性の向上
• 内部応力の効果的な除去
• 組織の均一化による機械的特性の安定化
• 経年変化による寸法変化の抑制

二回目の焼戻しは通常、一回目と同じ温度で行われますが、場合によっては若干低い温度で行うこともあります。二回の焼戻し処理の間隔は、部品を室温まで完全に冷却することが重要です。



産業現場では、特に高精度が要求される精密金型や測定工具などでは、三回以上の焼戻しを行うケースもあります。これにより、さらに残留オーステナイトを減少させ、長期使用時の寸法安定性を高めることができます。



SKD11では特に、焼入れ温度が高温（1000～1050℃）であるため、残留オーステナイトが生じやすい傾向があります。そのため、高精度部品の製造においては、二回以上の焼戻しが標準的な工程となっています。



SKD11の熱処理歪みを最小限に抑える実践テクニック

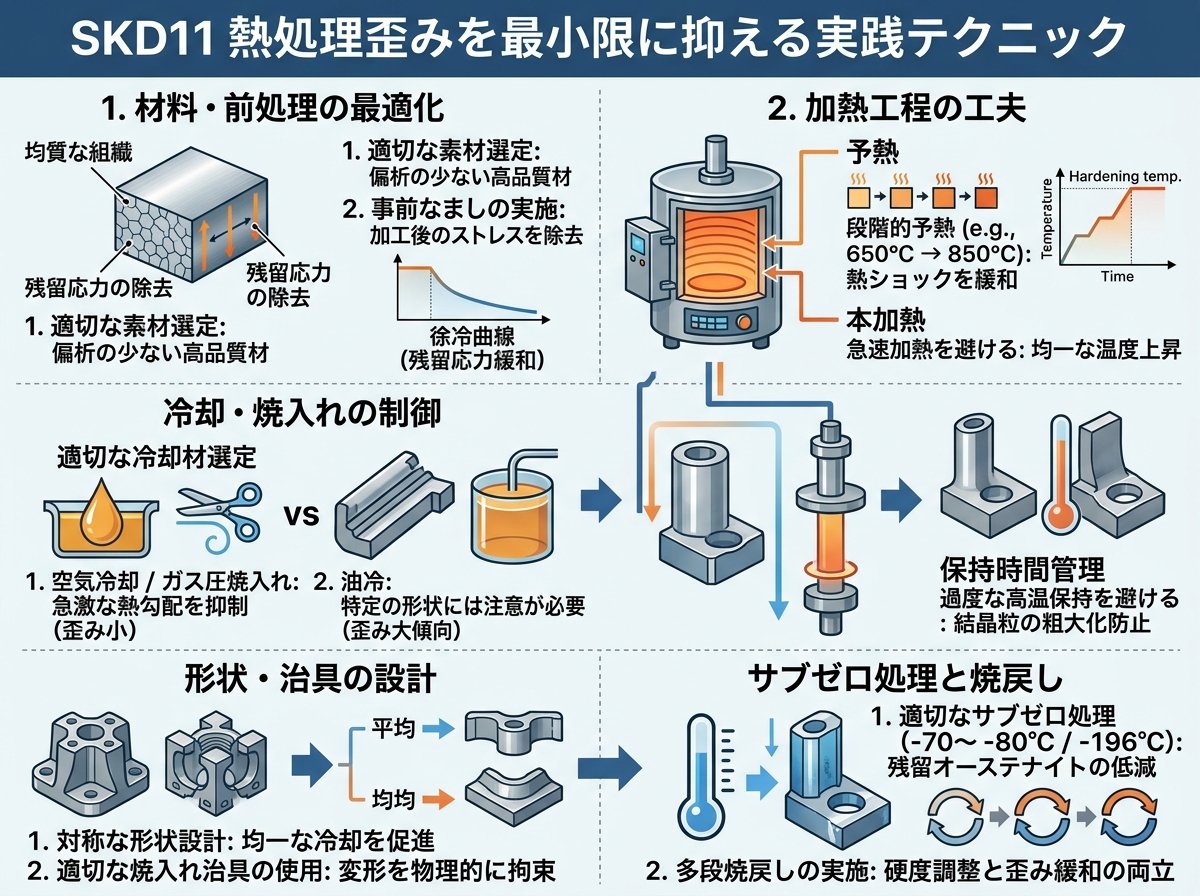

SKD11の熱処理において、歪みの発生は避けられない課題です。特に複雑な形状や大型の部品では、熱処理による歪みが最終製品の精度に大きく影響します。ここでは、熱処理歪みを最小限に抑えるための実践的なテクニックを紹介します。



1. 形状設計の最適化
   • 可能な限り均一な肉厚設計を心がける
   • 急激な断面変化を避け、なだらかな形状変化を採用する
   • 応力集中を避けるために、鋭角的なコーナーに適切な丸みを付ける
2. 予備加工での対策
   • 熱処理による歪みを見越した寸法設定（オーバーサイズ加工）
   • 熱処理前に応力除去焼なましを行い、加工による残留応力を取り除く
   • 複雑な形状の場合、粗加工後に中間焼なましを行う
3. 熱処理工程での工夫
   • 均一な加熱を確保するための適切な予熱工程の導入
   • 部品の設置方法や向きを工夫し、重力による歪みを最小化
   • 冷却速度を適切に制御（急冷よりも制御された冷却が望ましい）
   • 複雑な形状の場合、冷却時に専用の治具を使用
4. 後加工での対応
   • 熱処理後の歪み量を測定し、データを蓄積して将来の設計・加工に活用
   • 熱処理後の仕上げ加工量を適切に設定
   • 特に重要な基準面や基準穴は熱処理後に仕上げ加工を行う

SKD11の熱処理歪みの特徴として、焼入れ温度が1000～1050℃と高温であるため、一般的な鋼材よりも熱膨張・収縮が大きくなる傾向があります。また、合金元素を多く含むため、部位による冷却速度の差が生じやすく、これが不均一な収縮を引き起こし、歪みの原因となります。



特に精密部品の製造においては、熱処理前に歪み対策を十分に検討し、熱処理条件を最適化することが重要です。例えば、焼入れ温度を必要最低限に抑える、焼戻し温度を適切に選択するなどの工夫により、歪みを低減することができます。



実際の生産現場では、類似形状の部品の熱処理データを蓄積し、予測される歪み量を事前に加工に反映させるなどの取り組みも有効です。このようなデータ活用により、熱処理歪みを見越した加工が可能となり、最終的な寸法精度の向上につながります。
