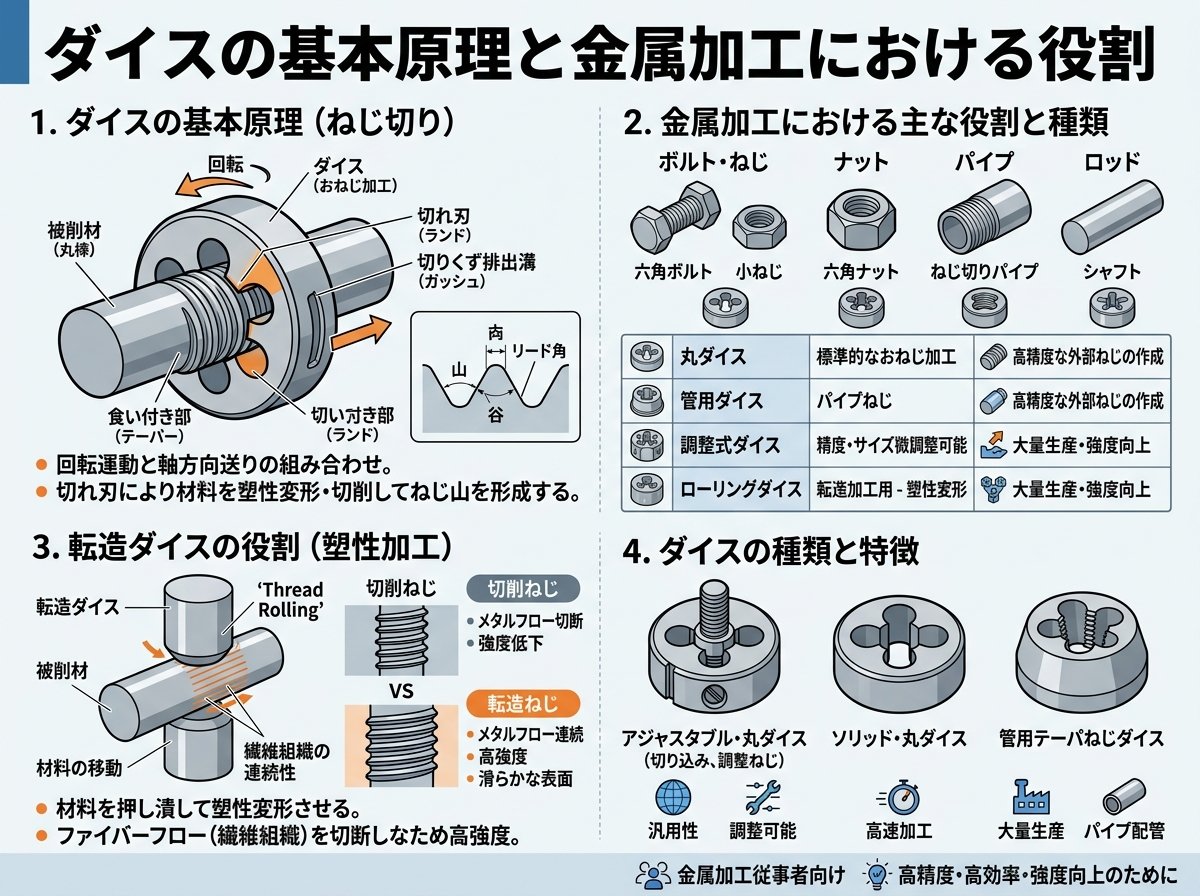

金属加工の世界において、ダイスは非常に重要な工具として位置づけられています。ダイスとは、金属材料に特定の形状を与えるための型や工具の総称であり、その名前の由来は「賽(さい)」を意味する英語「dice」から来ています。形状を決定づける重要な役割を担うことから、この名称が付けられました。
ダイスは金属加工において主に以下の役割を果たします。
金属加工の種類によって、ダイスの形状や使用方法は大きく異なります。例えば、プレス加工では材料を挟み込んで加工するための型として、切削加工ではねじ山を形成するための工具として、そして鍛造加工では金属の流れを制御するための型として使用されます。
ダイスの材質も重要な要素です。一般的には以下のような材料が使用されます。
金属加工の現場では、加工対象の材質や形状、生産量などに応じて最適なダイスを選択することが、製品品質と生産効率を大きく左右します。適切なダイスの選択と管理は、金属加工技術の根幹をなす重要な要素なのです。

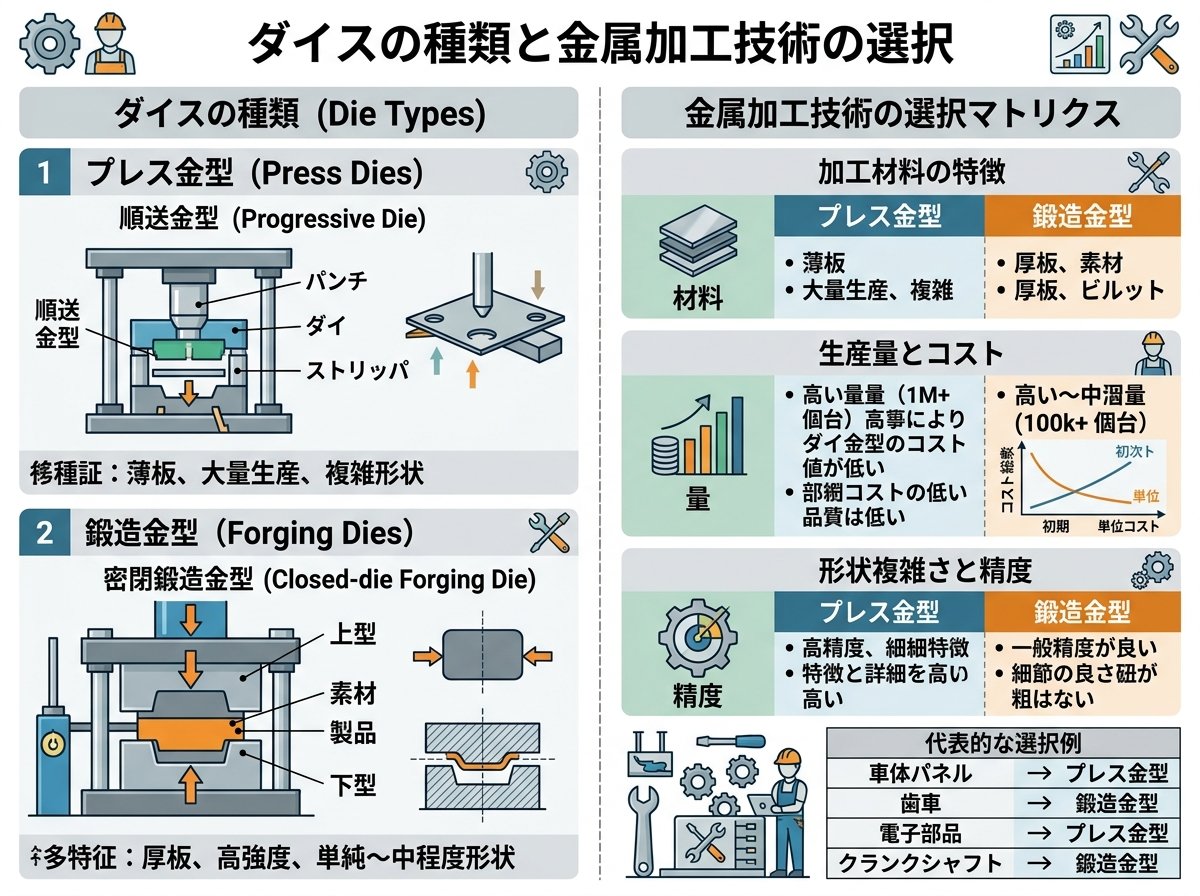

金属加工において使用されるダイスは、加工方法によって形状や機能が大きく異なります。ここでは主要なダイスの種類とその特徴について解説します。
1. プレス加工用ダイス
プレス加工では、パンチとダイスのセットが使用されます。パンチが上から押し込み、ダイスが下から受ける形で金属材料を加工します。プレス加工用のダイスには以下のような種類があります。
特に注目すべきは「カス上がり対策ダイス」です。このダイスは内面に2本以上の傾斜溝を逆方向に加工することで、打ち抜き時に発生するカス（抜き屑）の上昇を防止します。加工の効率性と安定性を高めるための工夫が施されています。
2. 切削加工用ダイス
切削加工、特にねじ切り加工においてダイスは必要不可欠な工具です。主に次のような種類があります。
これらのダイスは金属棒などの外周にねじ山を形成するために使用されます。ダイス内部にはねじ山に対応する溝が切られており、金属に圧力をかけることで所望の形状のねじ山を形成します。
3. 転造加工用ダイス
転造加工は、金属材料に塑性変形を与えて特定の形状を転写する加工方法です。切削加工と異なり、材料を削らずに形状を成形するため、材料のロスが少なく高強度な部品を製造できます。転造加工用ダイスには以下のようなものがあります。
転造加工は特に自動車部品製造において、エンジン部品やトランスミッション部品など、高い精度と強度が求められる部品の生産に多用されています。
4. 鍛造用ダイス・ダイセット
鍛造加工では、金属材料を型の中で圧縮・変形させて所望の形状を得ます。鍛造用のダイスは「ダイセット」と呼ばれる装置に組み込まれることが一般的です。ダイセットは以下のような構成要素を持ちます。
ダイセットの役割は、金型の固定、加工精度の向上、そして段取り替えの効率化です。特に熱間鍛造においては、金型への負荷が大きいため、その保持方法が重要となります。
金属加工技術を選択する際は、製品の要求精度、材質、生産量、コストなどを総合的に考慮し、最適なダイスと加工方法を組み合わせることが成功の鍵となります。

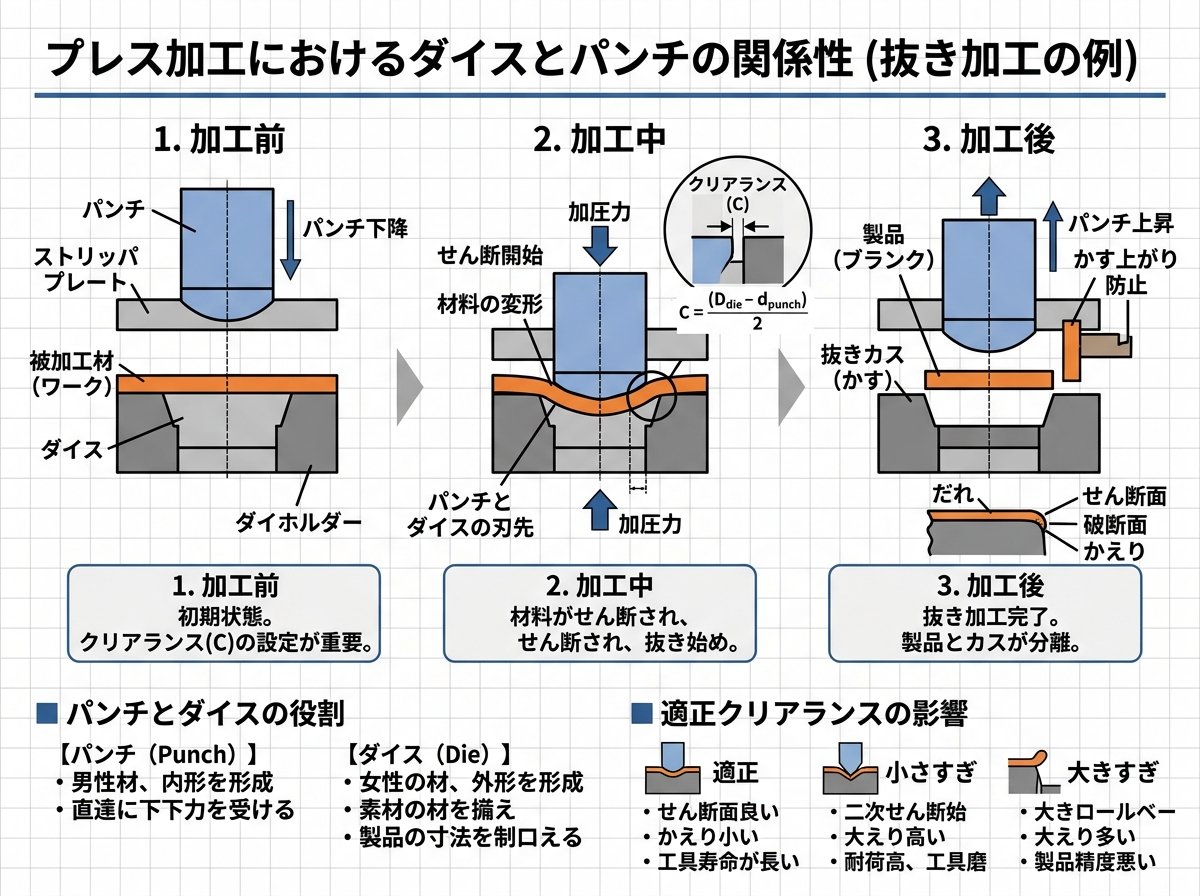

プレス加工は、金属板などの材料をパンチとダイスで挟み込み、圧力をかけて成形する加工方法です。自動車のボディパネルをはじめ、私たちの身の回りの多くの金属製品がこの方法で製造されています。このプロセスにおいて、ダイスとパンチの関係性は非常に重要です。
パンチとダイスの基本関係
パンチとダイスは、まるでクッキー型と台のような関係にあります。パンチが上から降りてきて金属材料を押し、下のダイスがその形を受け止めます。この二つの工具の精密な組み合わせによって、複雑な形状の部品を大量かつ高精度に生産することが可能となります。
クリアランスの重要性
パンチとダイスの間の隙間は「クリアランス」と呼ばれ、このクリアランスの設定が加工品質を大きく左右します。クリアランスが適切でないと、以下のような問題が発生する可能性があります。
一般的に、クリアランスは材料板厚の5%～10%程度に設定されますが、材質や加工要件によって最適値は異なります。
カス上がり現象とその対策
プレス加工における課題の一つが「カス上がり」です。打ち抜いたカス（抜き屑）がダイスから上昇してしまい、次の加工に支障をきたす現象です。これを防止するために「カス上がり対策ダイ」が開発されています。
このダイスは内面に傾斜溝を中心から見て逆方向に加工することで、打抜き初期に抜きカスに小さな突起を形成させます。パンチが下降すると、この突起部がダイスの側面から圧縮（しごき作用）され摩擦力が増大し、カス上がりを防止します。また、傾斜溝が逆向きに加工されているため、パンチ上昇時に回転してカス上がりすることもありません。
ダイスの刃先形状による切り口品質への影響
ダイスの刃先形状も重要な要素です。カス上がり対策ダイを使用した場合と通常のダイを使用した場合では、切り口面の形状が異なります。具体的には以下のような違いがあります。
| 項目 | カス上がり対策ダイ | 通常ダイ |
|---|---|---|
| ダレ | 小さい | 大きい |
| せん断面長さ | 長い | 短い |
| 破断面長さ | 短い | 長い |
| かえりの高さ | 低い | 高い |
これらの違いは、最終製品の品質と耐久性に直接影響します。特に高精度な部品では、適切なダイスの選択が不可欠です。
プレス加工の精度と効率を高めるためには、材料特性、製品要件に合わせたパンチとダイスの最適な組み合わせ、そして適切なメンテナンスが重要となります。
転造加工は、金属材料に塑性変形を与え、ねじ山や歯車などの複雑な形状を成形する加工技術です。この加工法の最大の特徴は、切削加工とは異なり、材料を削り取らずに形状を転写することにあります。ダイスは転造加工において核心的な役割を果たしています。
転造加工の基本原理
転造加工では、硬い材質で作られたダイス（転造ロールまたは転造ダイス）を使用して、相対的に軟らかい金属材料に圧力をかけます。この過程で材料は塑性変形し、ダイスの形状が材料に転写されます。これは、粘土に模様を押し付けるような原理と似ていますが、金属の場合は高い圧力が必要となります。
転造加工のメリット
転造加工には以下のような多くのメリットがあります。
これらの特長から、自動車産業をはじめとする多くの製造分野で転造加工が採用されています。
転造ダイスの種類と特徴
転造加工に用いられるダイスには、主に以下のような種類があります。
転造ダイスは高い精度と耐久性が求められるため、一般的に超硬合金や特殊工具鋼などの高性能材料で製作されます。また、表面処理としてTiNやTiCNなどの硬質コーティングが施される場合もあります。
自動車産業における転造加工の応用例
自動車産業では、多くの重要部品に転造加工が適用されています。
これらの部品は高い強度と精度が要求されるため、転造加工の特性が活かされています。
転造加工の技術的課題と最新動向
転造加工においても、いくつかの技術的課題があります。
これらの課題に対して、CAE（コンピュータ支援エンジニアリング）による転造プロセスのシミュレーション、新材料の開発、表面処理技術の進歩などによる解決が進められています。
転造加工技術は、省資源・高強度・高精度な部品製造を可能にする技術として、今後も金属加工の重要な一翼を担い続けるでしょう。
金属加工技術は常に進化を続けており、その中心的な工具であるダイスも同様に革新を遂げています。ここでは、最新のダイス技術とその背景にある技術動向について探ります。
新素材技術の台頭
従来のSKD11やSKH51などの工具鋼に加え、最新のダイスには革新的な材料が採用されています。
これらの新素材により、ダイスの寿命や加工精度が大幅に向上し、より難加工材への対応が可能になっています。
表面処理技術の高度化
ダイス表面の性能を向上させるための処理技術も進化しています。
これらの表面処理技術により、ダイスの性能と寿命が向上し、メンテナンスコストの削減につながっています。
デジタル技術との融合
金属加工の世界にもデジタルトランスフォーメーションの波が押し寄せています。
特に注目すべきは「スマートダイス」の開発です。これは内部にセンサーを埋め込み、加工中の圧力分布や温度変化をモニタリングできるダイスで、加工プロセスの「見える化」を実現します。こうした技術により、不良品発生の予兆を早期に検知し、修正することが可能になります。
環境対応技術の進展
持続可能性への関心の高まりを背景に、環境に配慮したダイス技術も進展しています。
これらの環境対応技術は、SDGs（持続可能な開発目標）への対応としても重要性を増しています。
複合加工技術への対応
最新の製造トレンドとして、複数の加工工程を一つに統合する複合加工技術があります。これに対応するダイスも進化しています。
これらの技術により、部品点数の削減、生産効率の向上、エネルギー消費の削減などが実現されています。
金属加工技術とダイスの進化は今後も続き、より複雑な形状、より高い精度、より環境に優しい加工方法が追求されていくでしょう。日本の金属加工技術は世界トップレベルにあり、この分野でのイノベーションは今後も国際競争力の源泉となっていくことでしょう。
