チッピング 金属加工における原因と対策の完全ガイド

チッピングと金属加工

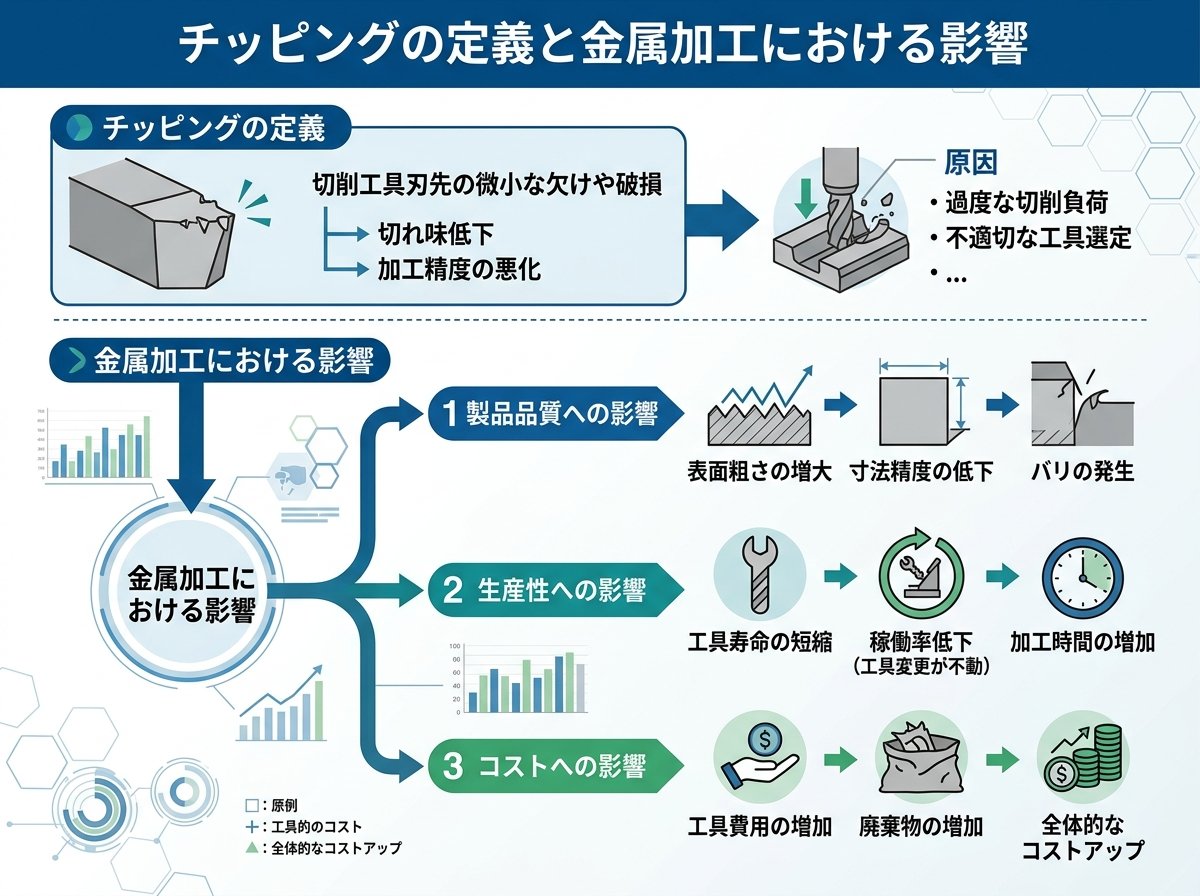

チッピングの定義と金属加工における影響

金属加工の現場において、「チッピング」は避けて通れない重要な課題です。チッピングとは、切削工具の切れ刃の一部や加工された材料の一部が微小な欠損をすることを指します[2]。特に精密な加工が求められる現代の製造業において、このチッピング現象は品質と生産性に直結する問題となっています。



チッピングと混同されがちな現象に「摩耗」があります。摩耗は刃先が徐々にすり減っていく現象であるのに対し、チッピングは機械的な衝撃により刃先が突発的に欠ける現象です。摩耗の代表的な例として「フランク摩耗」と「クレータ摩耗」がありますが、これらはチッピングとは発生メカニズムが異なります。



金属加工におけるチッピングの影響は多岐にわたります。

• 加工精度の低下：チッピングが生じると、設計通りの精密な加工が困難になります
• 仕上げ面品質の悪化：チッピングした工具で加工を続けると、表面が梨地状になるなど仕上げ面が劣化します
• 工具寿命の短縮：小さなチッピングを放置すると、き裂が入り工具折損につながります
• 生産コストの増加：工具交換頻度の増加や不良品率の上昇により、製造コストが上昇します

特に注意が必要なのは、小さなチッピングを見逃して加工を続けた場合、工具の完全な破損や製品の重大な欠陥につながる恐れがあることです。そのため、チッピングの早期発見と適切な対策が極めて重要となります。



チッピング発生の主な原因と切削工具への影響

金属加工におけるチッピングの発生原因は複数あり、それぞれが切削工具に異なる影響を与えます。これらを理解することが、効果的な対策の第一歩となります。



工具材質に起因する原因
工具材質がチッピングに与える影響は非常に大きいと言えます。超硬工具やセラミック工具などの硬い工具材料は、優れた耐摩耗性を持つ一方で、じん性（粘り強さ）に欠ける傾向があります。そのため、硬度が高すぎる工具は衝撃に弱く、チッピングが発生しやすくなります。



工具の硬さと被削材の関係も重要です。工具が被削材に対して必要以上に硬い場合、工具にはじん性が不足し、加工中の衝撃や振動でチッピングが生じやすくなります。このバランスを適切に保つことが、工具選定における重要なポイントとなります。



切削条件に起因する原因
切削条件もチッピングの発生に大きく関わっています。

• 送り量の問題：送り量が大きすぎると工具への負荷が増大し、チッピングの原因となります。逆に、送り量が小さすぎると切込み不足となり、工具が被削材を削り取れずに擦るような状態になり、熱発生やビビリの原因となってチッピングにつながることがあります。
• 切削速度：切削速度が速すぎると摩擦熱の増加や切削抵抗の変動が大きくなり、チッピングを引き起こします。一方、切削速度が遅すぎると構成刃先が発生しやすくなります。
• 断続切削：不規則な衝撃を与える断続切削は、工具にとって厳しい条件となります。特に硬い工具材料ほど、この条件下でチッピングが発生しやすくなります。

構成刃先の影響
構成刃先とは、被削材の一部が工具刃先に溶着する現象です。軟鋼などの延性に富んだ材料を加工する際に発生しやすいこの現象は、チッピングの重要な原因となります。構成刃先が脱落する際に、工具の刃先材料も一緒に剥がれてチッピングが生じるのです。



構成刃先は、寸法精度の低下や表面粗さの悪化も引き起こすため、チッピング以外にも多くの問題を生み出します。そのため、構成刃先の発生を抑制することが、高品質な金属加工を実現するためのカギとなります。



チッピングが工具に与える進行性の影響
チッピングは放置すると、より深刻な問題へと発展します。

1. 初期の微小なチッピングが発生
2. チッピング部分への応力集中が起こる
3. さらに大きなチッピングへと進展
4. 工具の完全な折損や破壊に至る

この進行性プロセスを理解し、早い段階で対処することが重要です。わずかなチッピングでも無視せず、適切な処置を行うことが工具寿命を延ばし、製品品質を保つために必須となります。



金属加工におけるチッピング対策の実践方法

チッピングは完全に防止することは難しいですが、適切な対策を講じることで発生リスクを大幅に低減させることが可能です。以下に、実践的なチッピング対策をご紹介します。



切削条件の最適化
切削条件の最適化は、チッピング防止の基本となります。

• 切り込み量の調整：切り込み量を適切に設定することで切削抵抗を減らし、チッピングのリスクを軽減できます。特に、超硬工具やセラミック工具などのチッピングを起こしやすい工具を使用する場合は、切り込み量を小さくすることが効果的です。
• 送り速度の最適化：送り速度が速すぎると工具への負荷が増大しチッピングの原因となります。一方、送り速度が遅すぎると構成刃先の発生につながるため、被削材に応じた最適な送り速度を見つけることが重要です。
• 回転数の調整：一般に回転数が低いほど切削抵抗が減少し、チッピングが発生しにくくなります。ただし、低速では構成刃先が発生しやすいため、実作業では様子を見ながら徐々に回転数を調整することが推奨されます。

実際の現場では、理論上の最適値よりも、実際の加工状況を観察しながら少しずつパラメータを調整していく「試行錯誤」が重要となります。



クーラントの効果的な使用
クーラントの適切な使用はチッピング防止に大きく貢献します。

• 潤滑性の向上：クーラントは工具と被削材間の摩擦を減らし、切削抵抗の低減に役立ちます。これにより、チッピングのリスクが低減します。
• 温度管理：クーラントは切削点の冷却に効果的で、急激な温度変化によるチッピングを防止します。
• 切粉の排出：クーラントは切粉を効果的に排出し、切粉の再切削による工具への負担を軽減します。

ただし、クーラントの使用にも注意点があります。切削温度が下がりすぎると構成刃先の発生を促進することがあるため、被削材や加工条件に応じた適切なクーラントの選択と使用方法が求められます。



工具選定の見直し
チッピング対策として、工具選定の見直しも重要です。

• 工具材質の調整：衝撃の大きな断続加工では、より靭性のある工具材質を選ぶことが効果的です。
• コーティング処理：超硬などの硬い工具を使う場合は、コーティング処理を施すことで衝撃や振動への耐性を高め、チッピングを防ぐことができます。
• 刃先形状の変更：刃先が鋭利なほどチッピングを起こしやすいため、コーナーRをつけることで刃先の強度を高めることができます。
• ホーニングとランド：刃先の強度を保つホーニング（刃先の面取り）やランド（縁取り）を施すことも効果的です。

定期的な工具交換と予防保全
チッピングのリスクを最小化するためには、予防的な工具交換も考慮すべきです。

• 定期交換：工具の使用時間や回数に基準（寿命）を設け、その寿命を上回る前に工具を定期的に交換することでチッピングリスクを回避できます。
• 状態監視：圧電式荷重センサーなどを用いて工具の状態を常時監視し、異常を早期に検出することも効果的な方法です。

チッピングを防ぐための工具選定と材質の重要性

チッピング対策において、適切な工具選定と材質の選択は非常に重要です。工具と被削材の相性を理解し、加工内容に合った工具を選ぶことで、チッピングのリスクを大幅に低減できます。



工具材質の選定基準
工具材質の選定では、以下のポイントを考慮することが重要です。

• 被削材との相性：被削材の特性に合った工具材質を選ぶことが基本です。鋼材加工には高速度鋼や超硬、難削材にはセラミックや立方晶窒化ホウ素（CBN）など、被削材に応じた適切な工具材質を選定します。
• 硬度とじん性のバランス：工具材質の硬度が高いほど耐摩耗性に優れますが、じん性は低下します。断続切削など衝撃が大きい加工ではじん性を優先し、連続切削では耐摩耗性を優先するなど、加工条件に合わせたバランスが重要です。
• 熱的安定性：高温での特性劣化が少ない工具材質は、高速切削や乾式切削に適しています。熱による特性変化が小さい材質を選ぶことで、チッピングのリスクを減らせます。

特に鋼材の加工では、ワークとの親和性が低い工具を選ぶことで構成刃先の発生を抑え、チッピングを防ぐことができます。コーティング処理を施したコーテッド工具やサーメットが効果的であり、特にサーメットは鉄との親和性が低く鋼材の仕上げ加工に最適です。



刃先形状の最適化
刃先形状もチッピング防止に重要な役割を果たします。

• コーナーRの活用：刃先が鋭利なほどチッピングを起こしやすいため、コーナーRを付けることで刃先の強度を高めることができます。特に断続切削や硬材加工では、適切なコーナーRの選択が効果的です。
• ホーニングとランド：刃先の微小な面取り（ホーニング）やランド（縁取り）を施すことで、刃先の強度が向上し、チッピング耐性が高まります。
• ねじれ角と切れ刃形状：ねじれが強いエンドミルは基本的にアルミや銅などの柔らかい金属の加工に適しています。ステンレスなどの硬い金属を加工する場合は、ラジアスエンドミルなどのコーナーにRがついている工具に交換すると良いでしょう。

コーティング処理の効果
工具へのコーティング処理はチッピング防止に非常に効果的です。

• 耐摩耗性の向上：TiN（窒化チタン）、TiAlN（チタンアルミニウム窒化物）、DLCなどのコーティングは、工具表面の硬度と耐摩耗性を向上させます。
• 摩擦係数の低減：多くのコーティングは摩擦係数を低減し、切削抵抗を下げてチッピングのリスクを低減します。
• 熱障壁効果：一部のコーティングは熱を効果的に遮断し、工具基材への熱影響を軽減します。これにより、熱変形や熱応力によるチッピングを防止できます。
• 構成刃先の抑制：特に鋼材加工において、コーティング処理された工具は構成刃先が発生しにくく、それに起因するチッピングを抑制できます。

適切なコーティングを選択することで、基材となる工具材料の特性を活かしながら、チッピング耐性を向上させることが可能になります。



金属加工現場のチッピング検出技術と最新センサー

チッピングの完全防止は難しいため、早期発見と対応が重要です[4]。現代の製造現場では、高度なセンサー技術を活用したチッピング検出システムが導入されつつあります。これにより、微小なチッピングでも早期に発見し、大きな損失を防ぐことが可能になっています。



荷重センサーによるチッピング検出
圧電式荷重センサーは、チッピングの早期検出に非常に効果的です。

• 検出の仕組み：荷重センサーはチッピングが発生すると荷重変動が起こることを検知します。特に小さなチッピングでも、圧力状態が変わることで大きな変化が見られるため、高精度な検出が可能です。
• 高感度検出：ボルト型圧電式荷重センサー「PiezoBolt」などの技術は、従来のセンサーでは検出が難しかった小さなチッピングも検出可能です。
• 予防保全への活用：荷重パターンの変化を監視することで、チッピングが発生する前の予兆を捉え、予防的な工具交換を行うことも可能になります。

実際に、自動車部品の加工工程において、圧電式荷重センサーを設置することで小さなチッピングも検出し、設備を自動停止させることに成功した事例があります。これにより、抜き取り検査回数を減らすことができ、生産効率の向上と不良品の削減を実現しています。



チッピング検出のためのモニタリングシステム
金属加工の現場では、チッピングをリアルタイムで監視するシステムが重要になります。

• リアルタイムモニタリング：加工中の工具状態を常時監視することで、チッピングの発生を即座に検知し、設備停止や工具交換などの対応が可能になります。
• データ解析：蓄積されたデータを分析することで、チッピングが発生しやすい条件を特定し、加工パラメータの最適化や予防保全計画の立案に活用できます。
• 予測機能：AIを活用した予測機能により、工具の寿命予測やチッピングリスクの事前評価が可能になり、計画的な工具交換や加工条件の調整を行うことができます。

これらのシステムは、特に無人運転やオートメーション化が進む製造現場において、製品品質の安定化と生産効率の向上に大きく貢献します。



金型におけるチッピング対策
金属加工における金型のチッピングも重要な課題です。

• 金型の材質と熱処理：金型の疲労強度を上げるためには、熱処理条件の改善や材質変更による硬さの向上が求められます。また、応力集中が軽減されるような型設計も重要です。
• 金型のモニタリング：圧電式荷重センサーなどを用いて金型にかかる荷重を計測することで、チッピングの早期検出が可能になります。
• 定期的な点検：目視では確認しづらい微小なチッピングも、定期的な点検と適切な検査機器の使用によって発見することができます。

金型のチッピングは、繰り返しによる低サイクル疲労破壊であり、複数個所に生じた亀裂が各々伝播して連結することで発生します。そのため、初期の亀裂発生を抑制することが重要です。



チッピング対策は、工具の選定から加工条件の最適化、検出技術の活用まで多岐にわたります。これらの対策を総合的に実施することで、金属加工における品質向上とコスト削減を実現できるでしょう。適切な対策を講じることで、生産性の向上と製品品質の安定化を同時に達成することが可能になります。
