焼戻し温度を「高くするほど安全」と思っていると、工具が早期破損して損失が出ます。
焼戻しマルテンサイトとは、焼入れによって得られた硬質マルテンサイトを適切な温度で再加熱（焼戻し）することで形成される、フェライト生地と微細炭化物が混在した安定組織です。金属加工の現場でよく耳にする「焼入れ焼戻し材」の最終組織が、まさにこれに当たります。

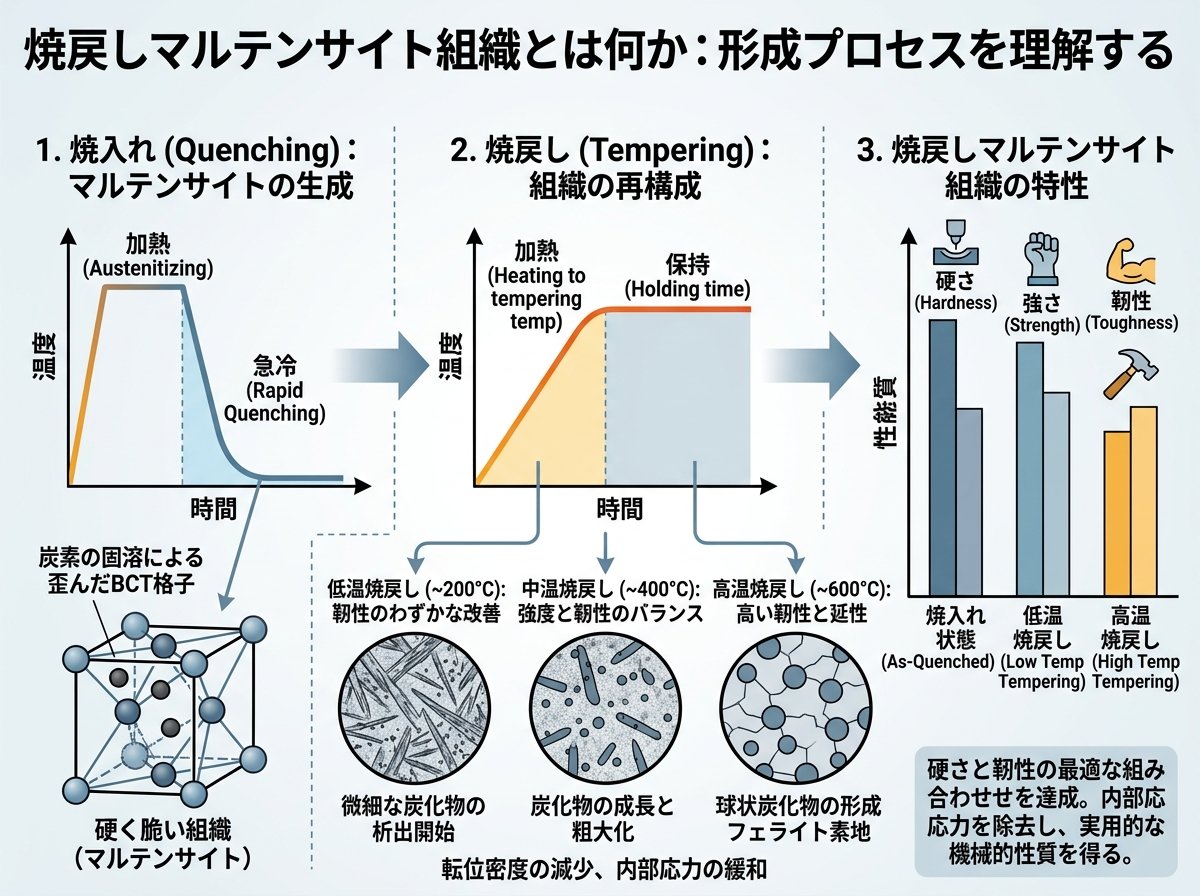

焼入れ直後のマルテンサイトは、炭素を過飽和に固溶した体心正方晶（BCT）構造です。結晶格子が歪んでいるため非常に高硬度ですが、内部応力が極めて大きく、割れや欠けが生じやすい状態にあります。言い換えれば、「硬いが壊れやすい」状態です。
焼戻しを行うと、この不安定な組織が段階的に変化します。150〜200℃程度の低温では、ε炭化物と呼ばれる微細炭化物が析出し、結晶構造が体心正方晶（BCT）から体心立方晶（BCC）へと変化します。これが焼戻しマルテンサイト組織の初期形態です。つまり、BCCへの変化が鍵です。
さらに温度を上げると、ε炭化物は安定したセメンタイト（Fe₃C）へと成長し、フェライトとセメンタイトの微細混合組織が形成されます。この段階になると靭性は大きく向上し、実用部品として使える強靭な組織になります。モノタロウの技術資料によれば、SKD61のような熱間ダイス鋼では焼戻しマルテンサイト生地と炭化物の混合組織が最終形態として得られ、ダイカスト金型などの過酷な用途に対応できる特性を発揮します。
焼入れ・焼戻しにともなう金属組織の変化（MonotaRO）：工具鋼の組織変化と炭化物挙動を詳細解説
焼戻しマルテンサイトが持つ主要な特徴を整理すると次のとおりです。
| 組織の状態 | 結晶構造 | 硬さ | 靭性 |
|---|---|---|---|
| 焼入れマルテンサイト | BCT（体心正方晶） | 非常に高い | 非常に低い（脆い） |
| 焼戻しマルテンサイト（低温） | BCC（体心立方晶） | 高い | 中〜高 |
| 焼戻しマルテンサイト（高温） | フェライト＋セメンタイト | 中程度 | 高い |
この変化を正確にコントロールすることが、熱処理品質の本質です。
焼戻しマルテンサイトの機械的特性を決める因子は、単純に「焼戻し温度だけ」ではありません。鉄と鋼の学術誌に掲載された研究によれば、焼戻しマルテンサイト鋼の強度に影響する主要な組織因子として、旧オーステナイト粒径、パケット径・ブロック径、転位密度、そしてセメンタイト量と形態の4つが挙げられています。これは意外ですね。
旧オーステナイト粒径は、焼入れ時のオーステナイト化温度によって決まります。粒径が大きくなるほどマルテンサイトのブロック構造も粗大化し、亀裂が進展しやすくなります。一方で、粒径を細かく維持することで靭性を高め、疲労寿命を改善できます。
転位密度は、焼戻しマルテンサイトの強度において非常に重要な因子です。九州大学の研究によれば、400℃（673K）以下の低温焼戻しでは転位密度はほぼ低下せず、焼入れ時と同様に10¹⁵/m²以上という非常に高い状態を維持します。転位密度が高いほど転位移動が阻害され、降伏強度が上昇します。転位密度が強度の鍵です。
炭化物の析出状態も見逃せません。微細に分散した炭化物は転位のピン止め効果を発揮し、硬さと強度を向上させます。しかし炭化物が粗大化したり粒界に集中したりすると、逆に靭性を損なう原因になります。
これら3つの因子は、焼入れ温度・保持時間・冷却速度・焼戻し温度・保持時間のすべてが影響します。一つの工程だけを最適化しても、全体の品質は保証できないということです。組織全体で考えるのが原則です。
焼戻し脆性は、焼戻しを行う際に特定の温度帯で靭性が逆に低下する現象です。「焼戻しをすれば安全」ではないのです。
第一次焼戻し脆性は200〜400℃の温度帯で発生します。この温度域では、マルテンサイト内の炭化物が不均一に粗大化し、局所的な応力集中が生じます。特に低合金鋼や炭素鋼（S45C等）で顕著に現れ、衝撃靭性が著しく低下します。切削工具や冷間金型を「念のため少し高めに焼戻しした」つもりで300℃帯に入れてしまうと、衝撃を受けた際にチッピングや早期破損が起きやすくなります。
第二次焼戻し脆性は450〜650℃の温度帯に存在します。こちらはクロムやニッケルを含む合金鋼（SCM材など）に多く見られます。粒界にリンやスズなどの不純物が偏析し、粒界強度が著しく低下します。この温度域での冷却が遅いと、不純物が粒界に移動する時間ができてしまい、脆化が進行します。急冷が条件です。
ウエストヒル社のコラムでは、焼戻し脆性を防ぐための対策として次の3点が強調されています。
これを知らないまま経験則だけで処理温度を設定していると、ある日突然、工具が欠けたり破損したりするリスクがあります。痛いですね。
焼き戻し脆性とは何か（株式会社ウエストヒル）：発生メカニズム・温度帯・防止策を網羅した実務向け解説
焼戻しマルテンサイト組織を正しく形成するためには、鋼種ごとに適正な焼戻し温度が大きく異なることを理解しておくことが不可欠です。一律の温度設定は禁物です。
SK材・SKS材（炭素工具鋼・低合金工具鋼）の場合、一般的な焼戻し温度は150〜200℃です。この温度ではε炭化物が析出し、焼戻しマルテンサイト組織が形成されます。高温で焼戻すと硬さが急激に低下するため、耐摩耗性が要求される刃物・ポンチ・ゲージ類にはこの低温焼戻しが原則です。
SKD11（冷間金型用ダイス鋼）は、約12%のクロムを含む高合金鋼です。150〜200℃の焼戻しでは残留オーステナイト（γR）がそのまま残存し、寸法が安定しません。そのため、寸法精度が特に重要な型ではサブゼロ処理（-80〜-196℃の冷却）を組み合わせてγRを分解してから焼戻しを行います。あるいは500〜550℃の高温焼戻しでγRをマルテンサイトに変態させ、さらに2回繰り返し焼戻しを行うことで二次炭化物の析出を促します。2回繰り返しが必須です。
SKD61（熱間金型用ダイス鋼）は、ダイカスト金型として広く使われる鋼種で、適正焼戻し温度は550〜600℃です。この温度帯では二次硬化が生じ、50HRC以上の硬さが得られます。400℃以下で焼戻すと焼入れ時より軟化してしまうため、SKD61を低温で焼戻すのは完全に逆効果になります。
以下にまとめると、鋼種ごとの目安は次のとおりです。
| 鋼種 | 用途例 | 推奨焼戻し温度 | 最終組織の特徴 |
|---|---|---|---|
| SK材（SK85等） | 刃物・ゲージ | 150〜200℃ | 高硬度焼戻しマルテンサイト |
| SKD11 | 冷間プレス金型 | 150〜200℃（または500〜550℃×2回） | 焼戻しマルテンサイト＋炭化物 |
| SKD61 | ダイカスト金型 | 550〜600℃ | 二次硬化焼戻しマルテンサイト |
| SKH51（高速度鋼） | ドリル・エンドミル | 560〜580℃（3回繰り返し） | 二次硬化＋炭化物分散 |
鋼種と焼戻し温度を正確に組み合わせることが、焼戻しマルテンサイト組織の品質を決める最大のポイントです。
工具鋼の焼入れ・焼戻し 基礎知識（イプロス）：SK・SKD・SKH各鋼種の組織変化と推奨処理温度を図解
焼戻しマルテンサイト組織を最大限に活かすには、標準的な1回焼戻しだけでなく、応用処理を適切に組み合わせることが重要です。これは使えそうです。
二次硬化（セカンドハードニング）は、CrやMo、V、Wなどの合金元素を多く含む鋼で起きる特殊な硬化現象です。通常、焼戻し温度を上げるほど硬さは低下しますが、これらの元素が500〜600℃付近で微細な特殊炭化物（Mo₂C、VC、W₂Cなど）を析出させると、硬さが一時的に再上昇します。SKD61ではこの二次硬化を積極的に利用し、50HRC以上の実用硬さを確保します。合金元素が析出炭化物を形成するのが二次硬化の本質です。
サブゼロ処理（深冷処理）は、焼入れ後に0℃以下（通常-80〜-196℃）まで冷却し、残留オーステナイトをマルテンサイトへ強制変態させる工程です。残留オーステナイトは軟質で寸法安定性が低く、後工程で突然マルテンサイトに変態すると加工済み製品に寸法変化が生じます。精密金型や計測工具では、このわずかな寸法変化が製品不良を引き起こす原因になります。サブゼロ処理はコスト増（液体窒素使用の場合で数百円〜数千円/kg）になりますが、後工程での手直しや廃棄コストを考えれば十分元が取れる処理です。
ダブルテンパー（二段焼戻し）は、焼戻しを2回繰り返す手法です。1回目の焼戻しで応力解放と残留オーステナイトの初期変態を進め、2回目の焼戻しでその変態によって新たに生じたマルテンサイト（フレッシュマルテンサイト）をさらに安定化させます。SKD11の高温焼戻しやSKH材（高速度鋼）では、2〜3回の繰り返し焼戻しが標準的です。繰り返し焼戻しが省略された場合、フレッシュマルテンサイトが残存し、寸法変化や靭性低下につながります。
これら3つの応用処理を適切に選択・組み合わせることで、焼戻しマルテンサイト組織の可能性を最大限引き出せます。現場の課題が「硬さ不足」「寸法変化」「工具破損」のどれに当たるかを見極め、対策を一本化すると改善しやすくなります。
焼戻しマルテンサイト組織は光学顕微鏡でも観察できますが、見落としが多いポイントがいくつかあります。組織管理を形式的にしないことが大切です。
光学顕微鏡での確認では、焼戻しマルテンサイトはナイタール腐食液（硝酸＋エタノール）で処理すると針状または板状のラス構造として観察されます。焼入れマルテンサイトとの見た目の違いは微妙で、熟練が必要です。一方、SKD11の未固溶炭化物は白色の球状粒として明確に確認できるため、炭化物の分布状態は光学顕微鏡でも把握可能です。ただし、SKD61のように炭素量が少ない鋼種では炭化物が極微細で、光学顕微鏡では確認が困難なケースもあります。SEM（走査型電子顕微鏡）との併用が確実です。
硬度測定での異常検出では、ロックウェル硬度やビッカース硬度を焼戻し前後で記録しておくことが重要です。ただし、硬度はあくまで靭性の代用指標に過ぎません。「硬度が規格値内だから脆性はない」とは言えないのです。焼戻し脆性が発生しても硬度はさほど変わらないことがあり、シャルピー衝撃試験を行って初めて問題が発覚するケースがあります。
焼戻し条件の記録は、再現性と品質保証の観点から欠かせません。処理温度・保持時間・冷却方法（油冷・空冷・炉冷）を記録していない場合、不具合発生時の原因究明ができません。デジタル温度ロガーや炉内センサーを活用して記録を自動化しておくと、工数を増やさずにトレーサビリティを確保できます。ISO認証を取得している熱処理専門業者に外注する場合は、焼戻し記録の開示を依頼することも有効です。
組織管理の精度を上げることが、最終的には製品寿命と品質の安定につながります。「ちゃんと焼戻ししたはず」という感覚的な管理から、数値と記録に基づく管理へのシフトが現場改善の第一歩です。
製造現場での焼き戻し脆性の確認と品質管理（ウエストヒル）：シャルピー試験・組織観察・外注時の確認項目を解説
