液体窒素による金属加工と表面処理技術

液体窒素と金属加工の基本

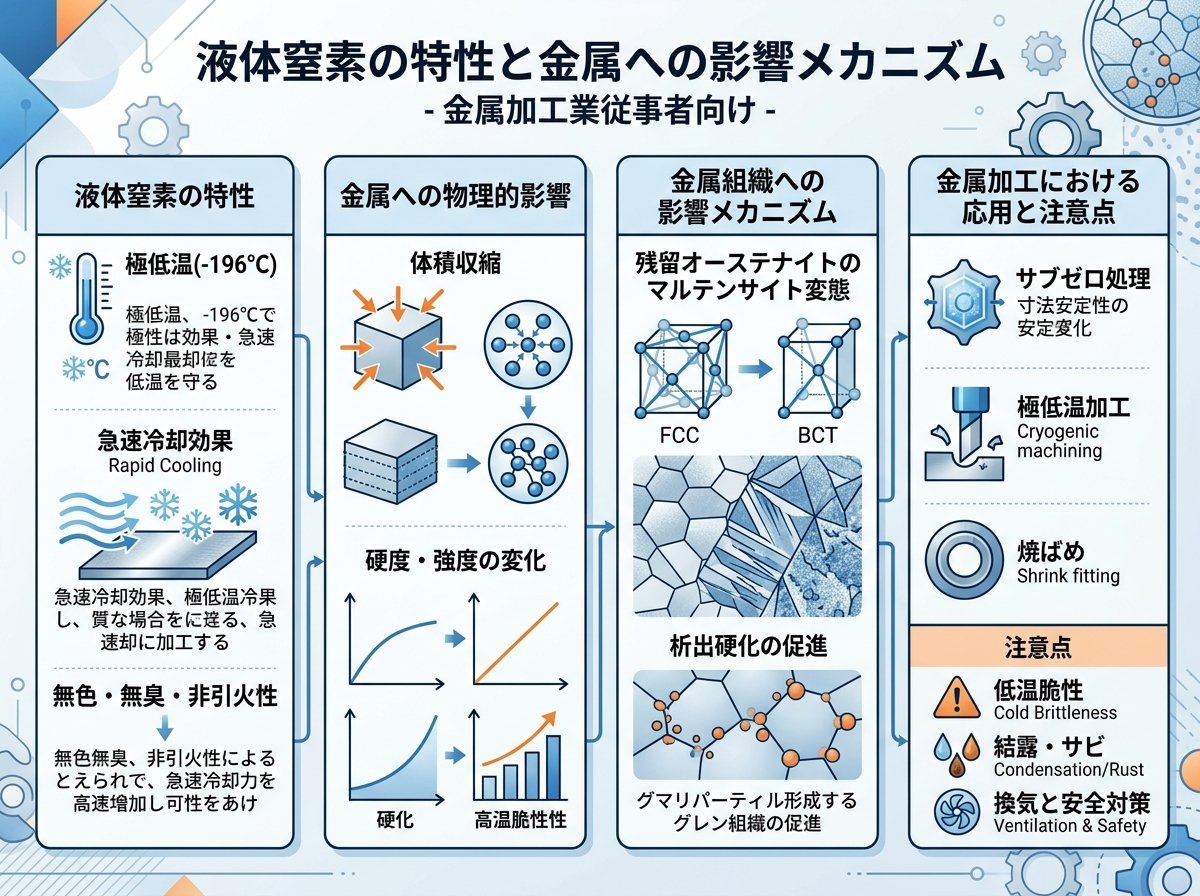

液体窒素の特性と金属への影響メカニズム

液体窒素は、窒素ガスを極低温まで冷却して液化したものです。沸点は-196℃という非常に低温であり、無色・無臭・不活性という特徴を持っています。この極低温性が金属加工において重要な役割を果たします。



金属は温度変化に応じて膨張・収縮する性質があります。液体窒素で金属を冷却すると、金属の分子運動が減少し、分子間距離が縮まることで体積が減少します。この現象は「熱収縮」と呼ばれ、金属の種類によって収縮率は異なります。例えば、筒型ブッシュの場合、80℃の温度差で約0.066mm～0.198mm、150℃の温度差で約0.132mm～0.297mmの収縮が見込めます。



この収縮効果は、金属部品の精密な組み立てやはめ合いに利用されます。また、急速冷却による金属組織の変化は、硬度や耐摩耗性の向上につながります。



特筆すべきは、液体窒素による冷却が他の冷却方法と比較して非常に急速である点です。この急速冷却によって、銅などの金属は熱加工後に変形を防ぎ、強度を増し、金属組織を安定させることができます。

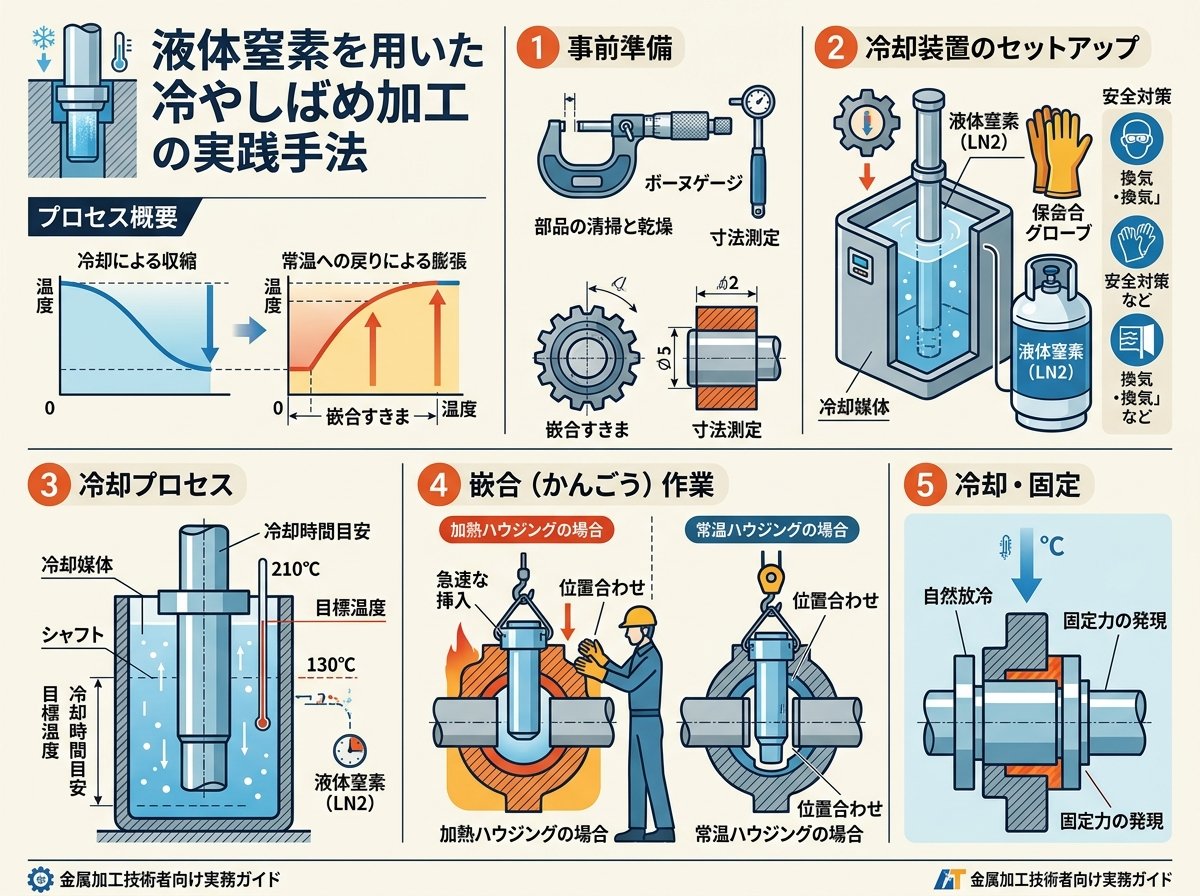

液体窒素を用いた冷やしばめ加工の実践手法

冷やしばめ加工は、液体窒素の極低温特性を利用した精密な組立技術です。この技術は特にブッシュ、ベアリング、メタル、シャフトなどの嵌合部品の組立に効果的です。



実践のステップを以下に示します。

1. 準備段階：組み立てる部品のサイズを正確に測定し、必要な収縮量を計算します。
2. 冷却装置の設定：液体窒素槽に浸漬させる方法が一般的です。必要に応じてライン適応の冷却装置を設計・製作します。
3. 冷却プロセス：対象の金属部品を液体窒素に浸し、十分に冷却します。部品サイズによって異なりますが、一般的に数分間の浸漬が必要です。
4. 組立作業：冷却した部品を素早く取り出し、嵌合相手の部品と組み合わせます。作業は迅速に行う必要があるため、事前の準備と手順の確認が重要です。
5. 温度回復と固定：部品が常温に戻るにつれて膨張し、強固な嵌合が完成します。この際の膨張力は非常に大きく、他の方法では得られない強固な結合が可能です。

作業効率を高めるために、テフロン製のザルやバケットを使用することもあります。これは液体窒素の容器に沈めて対象物を冷やし、ザルだけを引き上げて次の部品を処理するという作業の流れを効率化するためのものです。



実際の縮代（収縮量）は以下の表のように金属の種類やサイズによって異なります。



















































外径(mm)	縮代80℃差(mm)	縮代150℃差(mm)
50	-0.066	-0.132
80	-0.106	-0.158
100	-0.124	-0.248
150	-0.198	-0.297

液体窒素による金属表面処理と硬化技術

液体窒素は金属の表面処理においても重要な役割を果たします。特に窒化処理と呼ばれる技術では、金属表面に窒素を浸漬させることで硬度や耐摩耗性を向上させます。



窒化処理の基本メカニズム
窒化処理は、鋼の表面に窒素を浸漬させて窒素化合物の硬化層を形成する技術です。通常500℃前後の比較的低温で処理を行うため、金属の変形が少なく、寸法精度を保持できるという大きな利点があります。



窒素は鉄自体と化合しても強度に大きな変化はありませんが、鋼に含まれるアルミニウム、クロム、モリブデンなどの合金元素や炭素と窒素化合物を形成することで硬度が大幅に向上します。



液体窒素浸漬法の特徴
液体窒素浸漬法は、金属部品の表面特性を向上させるための専門的なプロセスです。この方法では以下のステップで処理が行われます。

1. 準備：処理前に金属表面の汚れや油を除去し、最適な結果を確保します。
2. 加熱：部品を特定の温度環境に置きます。
3. 浸漬処理：加熱された部品をアンモニアなどを加えた槽に浸し、窒素と炭素を拡散させます。
4. 冷却：拡散後、部品を冷却し、必要に応じて熱処理を行います。

この処理によって、以下のような表面特性の向上が期待できます。

• 表面硬度の大幅な向上（摩耗抵抗性の強化）
• 耐腐食性の向上
• 寸法安定性の確保
• 摩擦特性の改善（摩擦係数の減少）

窒化処理の種類
窒化処理には主に以下の種類があります。

1. ガス窒化：アンモニアガス中に鋼を入れて500℃程度に加熱し、数十時間かけて窒素を浸漬させる方法。処理時間は長いが窒化層が厚く高い強度が得られます。
2. ガス軟窒化：アンモニアと二酸化炭素の混合気体中で550℃程度に加熱して処理する方法。処理時間が短く（約2時間）、大量生産に適しています。
3. タフトライド処理：塩化ナトリウムなどを主成分とした塩浴炉に鋼を入れて約500℃に加熱し、1〜3時間浸漬させる方法。ガス軟窒化と同様の硬化層を形成します。

液体窒素取扱いの安全対策と専用容器の選び方

液体窒素は-196℃という極低温であるため、取り扱いには細心の注意が必要です。適切な安全対策と専用容器の選定は、事故防止の観点から非常に重要です。



主な危険性と対策

1. 凍傷のリスク
   • 液体窒素が皮膚や粘膜に接触すると深刻な凍傷を引き起こします。
   • 対策：防護眼鏡、皮の手袋、長袖・長ズボンを着用し、肌の露出を最小限に抑えます。
2. 酸素欠乏（窒息）のリスク
   • 液体窒素が気化すると酸素濃度を低下させ、酸欠のおそれがあります。実際に液体窒素を用いた実験中に酸欠による死亡事故が起きています。
   • 対策：換気扇を使用し、扉や窓を開けて十分に換気します。密閉空間での作業は避けましょう。
3. 爆発のリスク
   • 液体窒素が気化するときに体積が数百倍になるため、密閉容器に入れると爆発のおそれがあります。
   • 対策：専用の液体窒素貯蔵容器を使用し、安全弁の元弁を閉止せず、常に解放しておきます。

専用容器の選び方
液体窒素の保管には必ず専用の断熱容器（デュワー瓶）を使用する必要があります。容器選びのポイントは以下の通りです。

1. 容量の選定：使用量と使用頻度に応じた適切な容量を選びます。小規模な金属加工なら5〜10リットルのものが実用的です。
2. 構造の確認：真空二重構造になっており、適切な断熱性能を持っているものを選びます。
3. 使いやすさ：作業内容に応じて、注ぎ口の形状や取っ手の位置なども確認しましょう。
4. 安全機能：圧力安全弁が装備されているか確認しましょう。
5. 専用アクセサリー：用途によっては、テフロン製のバケットやザルなどの補助具も有用です。これらは液体窒素中で対象物を浸漬させた後、簡単に引き上げることができるよう設計されています。

液体窒素の容器は高価であり、5リットルの容器でも10万円近く、30リットルの容器は20万円以上することが一般的です。投資に見合った適切なサイズと機能を選びましょう。



液体窒素と金属の相互作用による音響現象

液体窒素と金属の相互作用には、あまり知られていない興味深い側面があります。その一つが、液体窒素によって冷却された金属が発する特徴的な音響現象です。



金属の「軋み」現象
液体窒素が流れる配管や継手部では、しばしば金属が「軋む」音が聞こえます。これは単なる雑音ではなく、極低温による金属の急激な収縮と、その後の温度上昇に伴う膨張の過程で生じる物理現象です。



例えば、液体窒素の配管継手部では、直前まで液体窒素が大量に流れた後、冷気が漂い、金属が膨張しようとして軋んでいる音が聞こえることがあります。これは液体窒素貯槽に液を補充するフレキシブルホース接続部などでよく観察される現象です。



この現象は、大なり小なり液体窒素が流れる部分には同様に見られるため、金属収縮を考慮に入れた実験装置や、液体窒素容器、液体窒素配管（フレキ含む）の設計が必要になります。



音響特性の工学的意義
この音響現象は、単に興味深いだけでなく、工学的にも重要な意味を持ちます。

1. 熱応力の指標：金属の軋み音は、熱応力が生じている証拠であり、過度の応力集中が起きていないか確認する手がかりになります。
2. シール性への影響：配管継手部では、この熱応力によって接続部のシール性が低下する可能性があります。そのため、メタルシール（金属面当たり）の場合はハンマーなどで密着度を高める作業が必要になることもあります。
3. 設計への反映：液体窒素を使用する装置設計では、この熱膨張・収縮による音響現象も考慮に入れる必要があります。特に繰り返し使用する機器では、熱サイクルによる金属疲労の原因になる可能性があります。

音響現象への対応策
工業環境では、この音響現象に対する適切な対応が求められます。

• フレキシブル接続部の活用：固定配管の代わりにフレキシブルホースを使用することで、熱収縮による応力を緩和します。
• 適切な材料選択：熱膨張係数の小さい特殊合金を選択することで、温度変化による寸法変化を最小限に抑えます。
• 接続部の適切な設計：継手部は熱収縮を考慮した設計にし、必要に応じて補強を行います。

この金属の軋み現象は、液体窒素を扱う金属加工の現場では避けられない物理現象ですが、その原理を理解し適切に対処することで、より安全で効率的な作業環境を実現することができます。
