elmax 鋼材の特性と熱処理・加工を現場目線で解説

ELMAXの耐食性は高硬度材としては例外的に高く、クロム18%により錆びにくさはステンレス鋼と同等水準です。

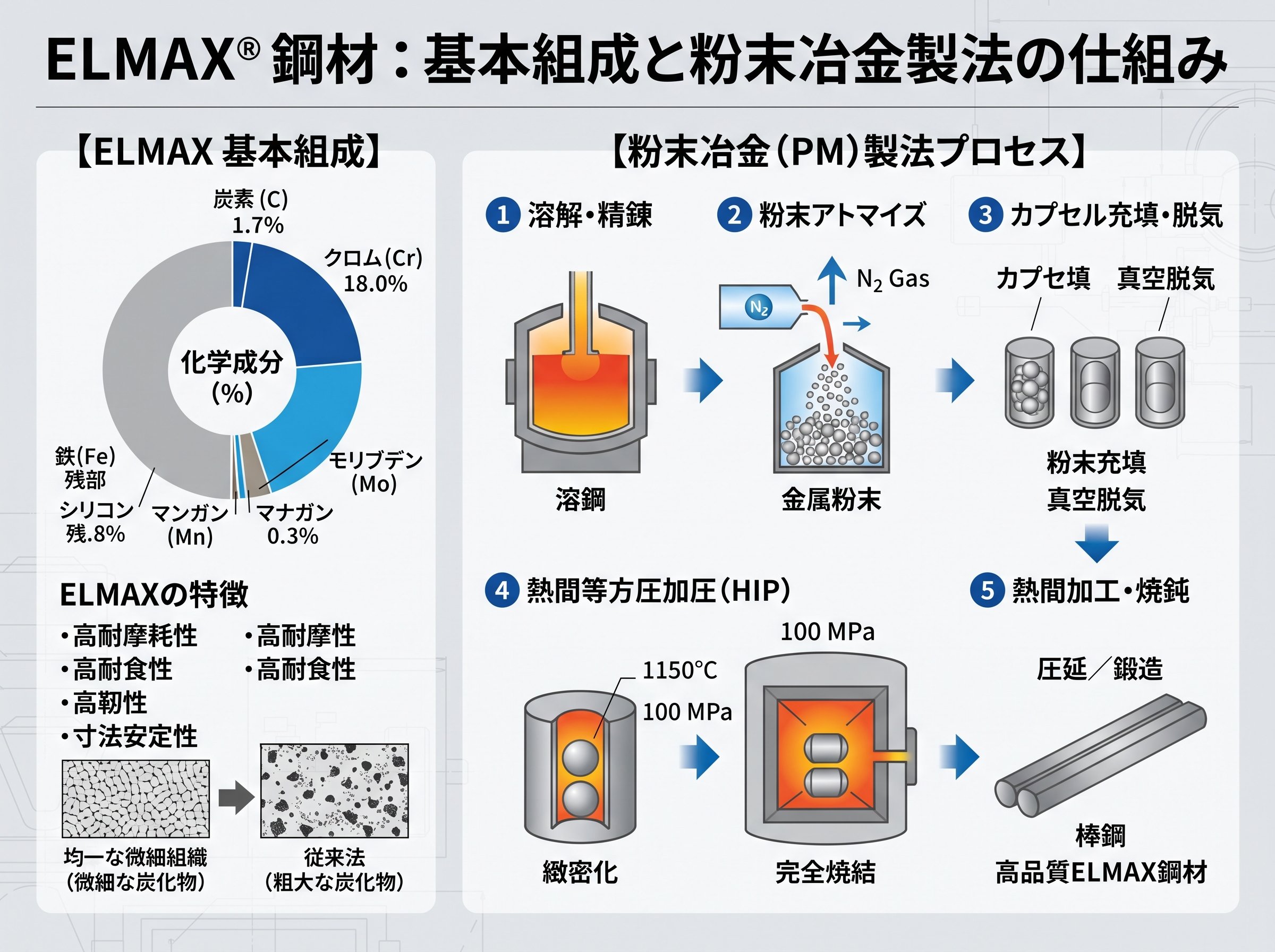

elmax 鋼材の基本組成と粉末冶金製法の仕組み

ELMAXはスウェーデンのウッデホルム（Uddeholm）社が開発・製造するクロム‐バナジウム‐モリブデン系の合金工具鋼です。金型材として設計されており、現場では「プラスチック成形金型の長寿命化」を目的に採用されることが多い鋼種です。

その化学組成は、炭素（C）1.7%・シリコン（Si）0.8%・マンガン（Mn）0.3%・クロム（Cr）18.0%・モリブデン（Mo）1.0%・バナジウム（V）3.0%です。クロムが18%という数値は、ステンレス鋼の「錆びにくさの基準」とされる13%を大きく上回ります。つまり、ELMAXは工具鋼でありながら耐食性の観点でもステンレス鋼と同水準の保護性能を持っています。

これが実現できる背景にあるのが「粉末冶金（Powder Metallurgy）」という製法です。原材料を溶解し、アトマイズ（噴霧）によって微細な球状粒子に成形した後、高圧でプレスして焼結します。この工程により、炭化物（硬質粒子）が鋼材全体に均一かつ微細に分散します。均一な分散が重要です。従来の溶解法では、炭化物が偏析（局所的に集中）しやすく、部分的に脆くなる箇所が生じやすい問題がありました。粉末冶金ではこの偏析がほぼ起こらないため、靭性と耐摩耗性を高いレベルで両立できます。

ここが工具鋼の常識を覆す点です。一般に「耐摩耗性が高い＝炭化物量が多い＝脆い・錆びやすい」という認識が現場には根付いています。ELMAXはこのトレードオフを粉末冶金という製造技術そのもので解消した設計思想の鋼材といえます。

元素	含有率	主な役割
C（炭素）	1.7%	高硬度・エッジ保持力の確保
Cr（クロム）	18.0%	耐食性・硬質炭化物の形成
V（バナジウム）	3.0%	耐摩耗性の向上・微細炭化物の安定化
Mo（モリブデン）	1.0%	靭性補強・高温強度の維持
Si（シリコン）	0.8%	脱酸剤・強度補助
Mn（マンガン）	0.3%	焼入れ性の補助

バナジウムが3.0%と高めに設定されているのも、この鋼の特徴のひとつです。バナジウムは非常に硬い炭化物（VC）を形成し、鋼の耐摩耗性をさらに底上げします。モリブデンとの相乗効果で高温でも強度が落ちにくいという利点もあります。

金属加工の現場でELMAXを扱う場合、まずこの「軟化焼鈍状態での納入」という点を押さえてください。納入時硬さは約280HB（ロックウェル換算で約29HRC）です。この状態で切削・仕上げ加工を行い、その後に焼入れ・焼戻しを実施するのが標準的なフローとなっています。

参考：ELMAXの材質詳細・化学組成・機械的特性（Kabuku Connect）
https://www.kabuku.io/guide/metal/steel/elmax/

elmax 鋼材の主要物性値と他鋼種との比較

ELMAXの物性値を正確に把握しておくことは、材料選定ミスによる金型破損や加工不良を防ぐ上で不可欠です。以下に代表的な物性値をまとめます（硬さ約58HRC時）。

物性項目	ELMAX（58HRC時）
密度	7.6 g/cm³（20℃）
縦弾性係数	230,000 N/mm²（20℃）
熱膨張係数	10.6×10⁻⁶/℃（20〜200℃）
熱伝導率	15 W/(m・℃)（200℃時）
圧縮強さ（60HRC）	3,000 N/mm²
0.2%圧縮耐力（60HRC）	2,300 N/mm²
使用時硬さ	HRC 56〜61

特に注目すべきは圧縮強さです。60HRC時で3,000 N/mm²（約306 kgf/mm²）という数値は、コンクリートの圧縮強度（約30〜50 N/mm²）と比べると約60〜100倍の水準にあります。プラスチック成形時に金型が受ける射出圧力（一般的に100〜300 MPa程度）に対して、十分な余裕を持って耐えられる設計です。

つまりELMAXは高硬度・高圧縮強度が条件です。

他の代表的なプラスチック金型材との比較も確認しておきましょう。同じウッデホルム社のSTAVAX ESR（SUS420系改良鋼）は耐食性に優れますが、耐摩耗性ではELMAXに及びません。SKD11（D2相当）は耐摩耗性が高いですが、ELMAXほどの耐食性はなく、クロム含有量も12〜13%程度にとどまります。ELMAXのCr18%というのはプラスチック金型材の中でも際立っています。

鋼種	硬さ（使用時）	耐摩耗性	耐食性	主な用途
ELMAX	HRC 56〜61	🔴 非常に高い	🔴 非常に高い	プラスチック金型・切断刃
STAVAX ESR	HRC 50〜54	🟡 中〜高	🔴 非常に高い	鏡面・光学プラ金型
SKD11（D2）	HRC 58〜62	🔴 高い	🟡 中程度	冷間プレス金型・刃物
S30V（CPM）	HRC 59〜61	🟠 高い	🟠 高い	ナイフ・切削工具

ここで現場での「よくある誤解」に触れておきます。「ELMAXはSKD11と似たような鋼種だから同じ感覚で加工できる」と考えてしまうケースがあります。しかし、ELMAXはクロム量が18%と高く、粉末冶金材のため均一な組織を持ちます。SKD11よりも切削抵抗の安定性は優れますが、工具への要求は高く、同じ切削条件をそのまま適用すると工具摩耗が想定より早まることがあります。材料が変われば加工条件も変わる、これが原則です。

参考：ASSAB ELMAXテクニカルデータ（フタバオーダーサイト）
https://www.futabaordersite.jp/material_list/ELMAX.pdf

elmax 鋼材の焼入れ・焼戻し条件と熱処理の注意点

ELMAXの熱処理は、最終硬さと寸法安定性に直結するため、正確な温度管理が求められます。手順を誤ると、HRC61を目標にしたのに実際はHRC57〜58程度にしか達しないケースや、残留オーステナイトが多く残って使用中に変寸が生じるケースが出てきます。

標準的な熱処理フローは以下のとおりです。

• 🔥 予熱：600〜850℃で予熱（急激な加熱による変形・割れ防止）




• 🌡️ 焼入れ温度：1050〜1100℃、通常は1080℃を使用




• ⏱️ 保持時間：工具全体が焼入れ温度に達してから30分




• 💨 冷却：加圧空気／ガス冷却、または200〜550℃のソルトバス・流動層後放冷




• 🔄 焼戻し：50〜70℃に達したら直ちに実施、250℃以上×2時間×2回（中間で室温まで冷却）

焼戻しは2回行うのが基本です。1回では残留オーステナイトが完全に変態しきれないことがあります。特に寸法精度が要求される入れ子や精密部品では、残留オーステナイトが使用中にマルテンサイトに変態して膨張し、金型クリアランスが変化する原因になります。

焼入れ温度が1050℃と1080℃で硬さに差があることも覚えておく価値があります。公式テクニカルデータによると、1050℃焼入れでHRC60、1080℃焼入れでHRC61が得られます。たった30℃の差ですが、最終硬さが1HRC変わります。用途や靭性要求に合わせて選択することが重要です。

靭性の必要性が低い入れ子などの小部品では、180℃以上の低温焼戻しも可能です。

また、放電加工（EDM）後の再焼戻しも必須です。焼入れ・焼戻し済みのELMAXに放電加工を施した場合、放電熱の影響で表面直下の組織が変質し、引張残留応力が生じます。これを放置すると、使用中の負荷で微小クラックに発展するリスクがあります。放電加工後は「直近の焼戻し温度より約20℃低い温度で再焼戻し」を行うことが、ASSABの公式資料でも明示されています。意外と見落とされる工程です。

さらに、寸法精度の要求が特に厳しい用途ではサブゼロ処理（深冷処理）の実施も検討に値します。ELMAXは通常−150〜−196℃の範囲でクライオ処理を行うことで、残留オーステナイトをさらにマルテンサイトに変態させ、1〜3HRCの硬さ上昇が見込めます。ただし複雑形状の工具では割れのリスクがあるため、形状の確認が前提になります。

参考：ASSAB ELMAX SUPERCLEAN 技術資料（焼入れ・焼戻し・サブゼロ処理の詳細）
https://www.assab.com/app/uploads/sites/199/2024/05/Elmax_SuperClean-JP.pdf

elmax 鋼材の切削・研削・放電加工における推奨条件

ELMAXを現場で加工する際、最も失敗が起きやすいのが工具選定と切削条件の設定です。ELMAXは焼鈍状態でも約280HBという硬さがあり、一般炭素鋼や低合金鋼と同じ感覚で加工すると工具が急速に摩耗します。工具選定が命です。

ASSABの公式テクニカルデータに基づく加工推奨条件は以下のとおりです。

🔵 旋削加工（焼鈍材・約280HB）

工程	工具材質	切削速度（m/min）	送り（mm/rev）	切込深さ（mm）
荒加工	K20, P10〜P20 被覆超硬	70〜120	0.2〜0.4	2〜4
仕上げ	K15, P10 被覆超硬	120〜140	0.05〜0.2	0.5〜2
仕上げ	ハイス	10〜14	0.05〜0.2	0.5〜3

🔵 エンドミル加工（焼鈍材・約280HB）

工具種類	切削速度（m/min）	送り/刃（mm/tooth）
超硬ソリッド（被覆超硬）	50〜60	0.01〜0.20
超硬スローアウェイ	80〜110	0.06〜0.20
ハイス	5〜8（コーティングハイス：14〜16）	0.01〜0.30

工具材質の選択において共通しているのは、「Al₂O₃（アルミナ）コーティング付きの被覆超硬を使用する」という点です。これはELMAXの高Cr・高V組成がノーコーティングの超硬工具の摩耗を促進しやすいためです。Al₂O₃コーティングは高温での化学的安定性が高く、ELMAXの切削で発生する熱に対して有効な保護層を形成します。

ドリル加工については、コーティングハイスドリルの場合で切削速度18〜20 m/minが推奨されています。超硬ドリル（スローアウェイタイプ）なら90〜120 m/minまで上げられます。ドリル径に応じた送り条件の設定も重要で、径が大きくなるほど送りを大きく設定できます。

研削加工では、CBN（立方晶窒化ホウ素）砥石が使用可能であれば優先的に使うことが推奨されています。CBN砥石はELMAXの高硬度に対して切れ味の持続性が高く、焼け（研削焼け）が生じにくいという利点があります。通常のアルミナ砥石を使用する場合は、砥石の目詰まりに注意しながら定期的にドレッシングを行う必要があります。

切削条件の数値だけを覚えておけばOKです、ではなく、実際の加工では機械のリジッド性やクーラントの供給状況によっても最適値が変わります。推奨値はあくまでも「目安」であり、初回加工時は切削条件を段階的に上げながら工具摩耗の状況を確認する進め方が安全です。

参考：ELMAXの加工条件詳細（NC旋盤加工.com・実績情報）
https://tou-ei-cutting.com/faq/856/

elmax 鋼材が特に優れる用途と、現場での材料選定の視点

ELMAXが設計された主要な目的は「添加物の多い新しいタイプの工業用プラスチックの成形金型」への対応です。電子部品（コネクタ・プラグ・スイッチ・抵抗・集積回路など）の成形には、ガラス繊維強化樹脂や難燃剤入り樹脂など、摩耗性の高い素材が多く使われます。これらの樹脂は金型を激しく摩耗させる上に、加工中に発生する腐食性ガスが金型面を侵食します。

ELMAXはこの「摩耗＋腐食」の複合ダメージに対して、単一鋼種で対応できる数少ない材料です。これは使えそうですね。実際、食品加工産業の切断刃にもELMAXが採用されており、ステンレス系の耐食性と工具鋼系の耐摩耗性の両方が要求される現場での実績があります。

材料選定の観点から、どのような場面でELMAXを選ぶべきかを整理すると、以下のような状況が当てはまります。

• 🏭 ガラス繊維強化プラスチック（GFRP）・炭素繊維強化プラスチック（CFRP）の成形金型




• 🧪 塩素系・フッ素系樹脂など腐食性ガスを発生する樹脂の成形金型




• 🍱 食品加工ラインで使用する切断刃や成形金型（衛生面＋耐摩耗の両立が必要）




• 🔌 精密電子部品（コネクタ・プラグ）の量産金型（高精度と長寿命の両立）




• 💧 腐食環境での使用が想定される成形・打抜き工具

一方で、ELMAXが必ずしもベストな選択でない場合も存在します。超鏡面仕上げが求められる光学レンズ金型などでは、ELMAXより研磨性に優れるSTAVAXやPOLMAXが選ばれることがあります。コスト最優先であれば、耐食性や耐摩耗性の要求水準に応じてSKD61やSKD11を選択する場面もあるでしょう。

つまり「ELMAXを使えば必ず良い」ではなく、成形材料の腐食性・摩耗性・金型寿命目標・加工コストのバランスで選定することが重要です。材料選定は用途起点が条件です。

なお、ELMAXはナイフ業界でも広く知られており、2009年にはKershaw社のナイフ「Speedform」のブレード材として採用され、American Blade Magazine ナイフ・オブ・ザ・イヤーを受賞しています。この実績は、ELMAXの「刃先保持力・耐食性・靭性のバランス」を切削工具用途でも高く評価できることを示す一例です。金型材としてだけでなく、切削刃物・工業用ブレード全般への応用可能性も持ちます。

参考：ELMAXの用途・特性をナイフ鋼の観点から解説（Noblie Custom Knives）
https://nobliecustomknives.com/ja/elmax-steel/

elmax 鋼材の「軟化焼鈍状態加工→熱処理後仕上げ」という独自の工程管理視点

ELMAXの現場運用でしばしば見落とされるのが、「加工順序の設計」という問題です。大多数の現場では、素材を受け入れてそのまま切削→焼入れ→仕上げという流れを想定しますが、ELMAXの場合はこの工程に「応力除去アニール」と「サブゼロ処理の要否判断」を組み込むことが、最終品質に大きく影響します。

ASSABの公式資料では、粗加工後に応力除去処理を行うことが明示されています。具体的には650℃で2時間保持後、500℃まで徐冷し大気放冷します。これを省略すると、焼入れ時の急速な温度変化で粗加工で蓄積された内部応力が解放され、変形や寸法変化が生じるリスクがあります。特に薄肉・複雑形状の部品では、この影響が顕著に出ます。

変形が出たら困りますね。0.025〜0.15%程度の変寸が報告されており（サンプルサイズ40×40×40mm）、精密金型では許容しがたい数値になることがあります。

サブゼロ処理の効果についても補足します。ELMAXを−150〜−196℃で処理すると残留オーステナイトがさらにマルテンサイトに変態し、1〜3HRC程度の硬さ上昇と寸法安定性の向上が得られます。ただし前述のとおり、複雑形状には割れのリスクがあるため、形状の単純な入れ子・プレートなどに限定して適用するのが安全です。

また、溶接補修が必要になった場合の注意点もあります。ELMAXは高合金鋼であるため、溶接部の特性が母材と異なります。溶接後はそのままにせず、応力除去→焼入れ→焼戻しの一連の熱処理を行うことで溶接部の強度を母材と同等水準に復元できます。溶接だけで終わりにしないことが重要です。

このような工程管理の視点は、製品カタログや鋼材の基本スペック表には記載されないことが多い情報です。現場の判断に任されているケースが多く、「工程省略による後工程トラブル」の原因になりやすい部分でもあります。ELMAXの性能を最大限に発揮させるには、熱処理前後の工程設計まで含めた全体管理が不可欠です。結論はトータルの工程管理が肝心です。

このような工程設計の検討段階では、ウッデホルム・ASSAB系の販売・技術スタッフに相談することが有効な選択肢のひとつです。鋼材の選定から処理条件・加工条件まで一括してサポートを受けられる「ワンストップショップサービス」を展開しており、用途に合わせた最適条件のアドバイスを得ることができます。

参考：ASSAB日本法人（ワンストップショップサービス・技術サポート）
https://www.assab.com
