クラック 金属加工における原因と対策 切削加工での発生メカニズム
金属加工におけるクラックの発生メカニズムから対策方法まで詳しく解説します。クラックが製品品質に与える影響とは？加工技術の向上で防ぐべきポイントとは何でしょうか？

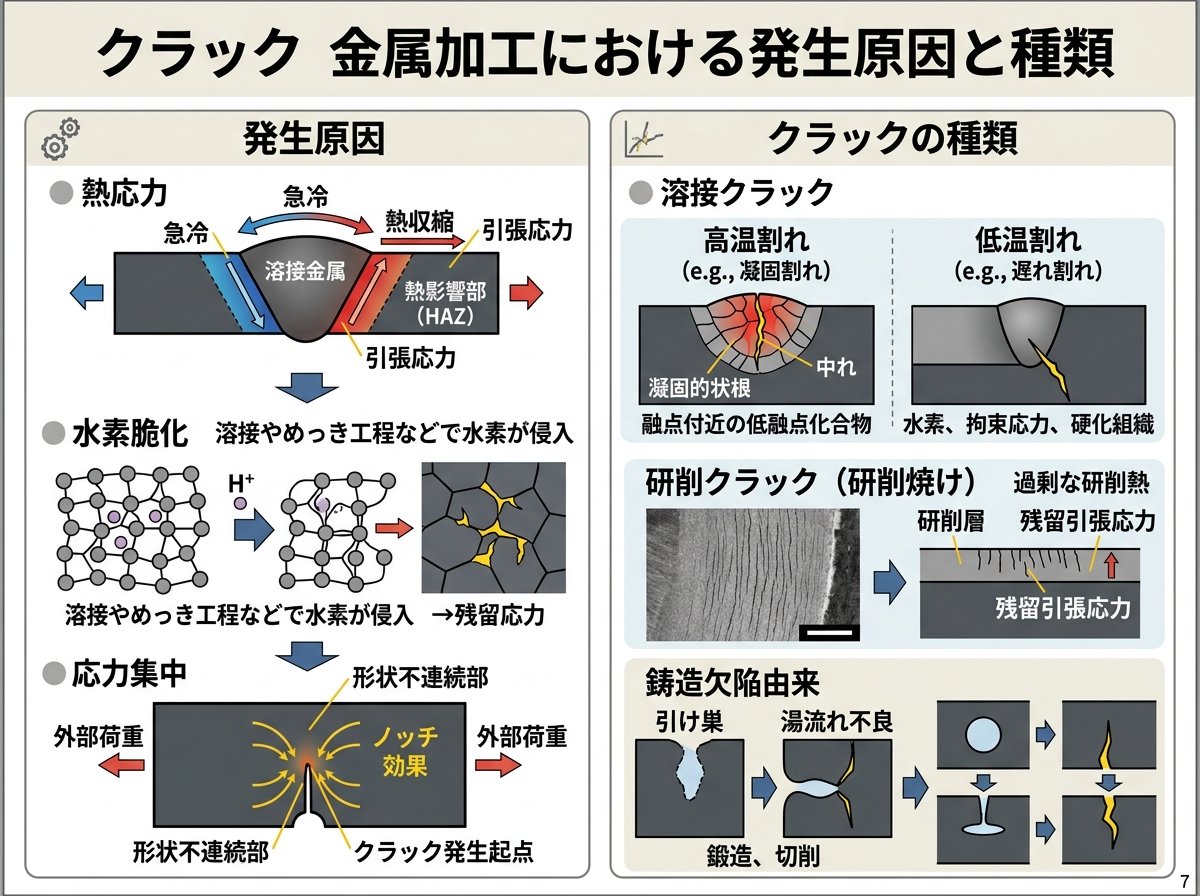

クラックとは金属加工において発生する亀裂のことで、製品の品質や耐久性に大きな影響を与える重大な問題です。金属加工におけるクラックの発生原因は多岐にわたりますが、主に以下のようなメカニズムで発生します。
金型の最表面における急激な温度変化はクラック発生の主要因の一つです。特に放電加工による変質層や非晶質層などの異常層が形成されると、そこが起点となって亀裂へと発展します。これは「熱応力クラック」と呼ばれることもあります。
また、切削加工における過度な応力集中もクラック発生の要因です。特に硬脆材料を加工する際、素材表面にマイクロクラックが生じやすく、これが後工程での割れや欠けの原因となります。
クラックには以下のような種類があります。
特に溶接クラックは、冷却速度が速すぎる場合や不適切な溶接材料の選択、内部応力や外部からの衝撃などが原因で発生します。溶接クラックは溶接の内部にも外部にも発生する可能性があり、製品の強度や耐久性に致命的な影響を及ぼすため、特に注意が必要です。
一般的にクラックはひび割れのことを指し、例えばクロムめっきではめっきの厚みが0.7μm程度に達した際に内部応力によりめっき表面にマイクロクラックが発生することがあります。これらのマイクロクラックは製品の機能や寿命に大きく影響するため、金属加工業界では重要な課題となっています。

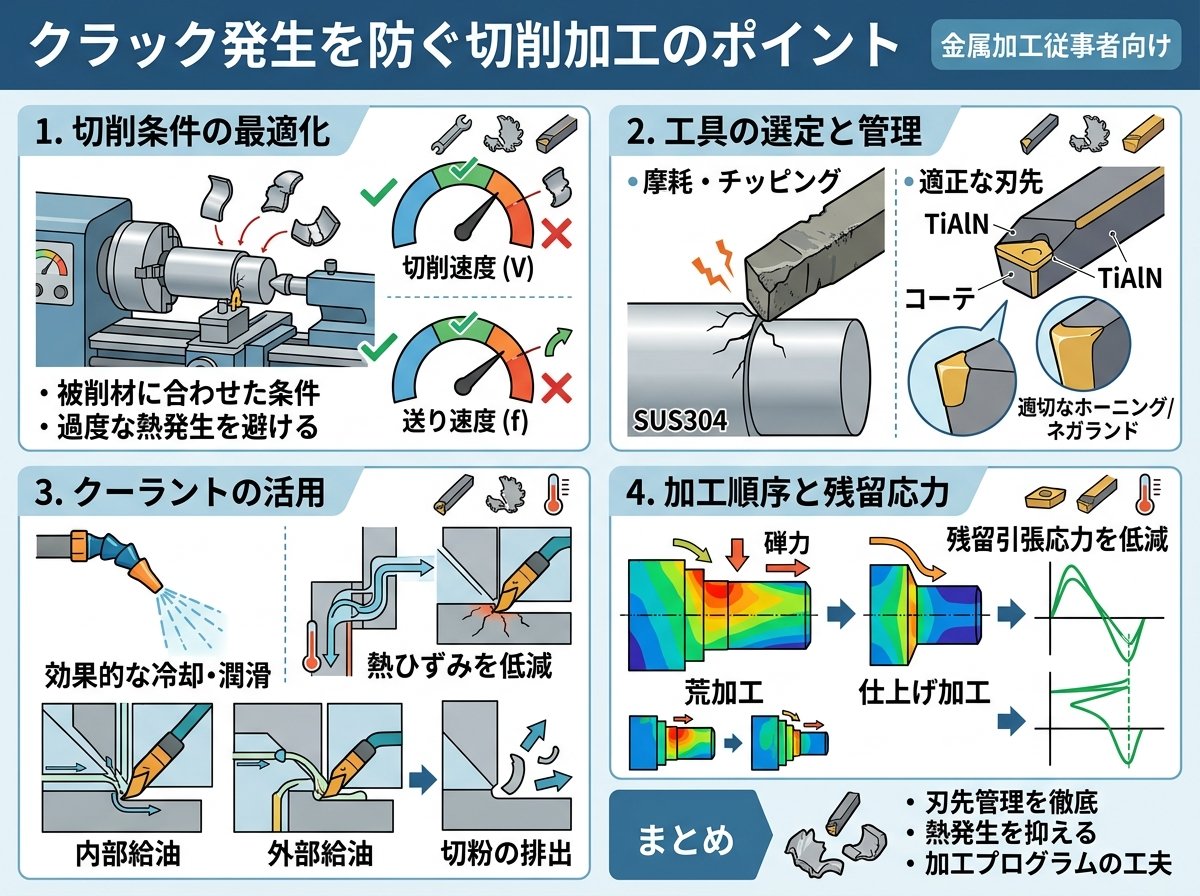

切削加工におけるクラック発生を防ぐためには、以下のようなポイントに注意することが重要です。
適切な切削速度と送り速度の選定
切削速度（せっさくそくど）は、工具刃先が被削材に対して発生させる速度のことです。一般的に、切削速度が速いほど切削温度が上昇します。これが高すぎると材料に熱応力が生じ、クラックの原因となります。材料特性に合わせた適切な速度設定が重要です。
同様に、送り速度（おくりそくど）も重要なパラメータです。これはドリルなどの工具が被削材に対して穴を空ける速さを指します。速すぎると切削抵抗が増大し、工具や材料にストレスがかかりクラックの原因となります。
適切な切り込み深さの管理
切り込み（きりこみ）とは、被削材に対して工具が食い込んだ深さのことです。深すぎると加工効率は良くなりますが、切削抵抗が上がって工具が損傷しやすくなるだけでなく、材料にもストレスがかかりクラックが発生しやすくなります。
工具選定と管理
切削工具の選定も重要です。切刃（きりは）の形状、サイズ、先端の角度、チップ・ブレーカー、材質などを切削内容に応じて適切に選ぶ必要があります。また、工具寿命（こうぐじゅみょう）にも注意し、摩耗した工具を使用することでクラックが発生するリスクを避けましょう。
適切な切削油の使用
切削油（せっさくゆ）は、切削の際に工具と被削材の接触部に注ぐ油で、切りくずのスムーズな排出、刃先の冷却、切削点の潤滑を目的として使用されます。適切な切削油を使用することで、切削熱（せっさくねつ）の管理が可能になり、クラック発生リスクを低減できます。
切りくず処理の最適化
切りくず処理性能（きりくずしょりせいのう）も重要です。切削によって発生する切りくずが適切に排出されないと、再切削などによる異常な応力や熱が生じ、クラックの原因となります。適切なチップブレーカー形状を持つ切刃を用意することで、切りくずを上手に排出し、安全かつ効率的な作業を行うことができます。
研削加工における注意点
研削加工（けんさくかこう）は高精度な加工が可能なため生産加工では最終工程や仕上げ加工として重要な役割を果たしていますが、砥石による過度な研削は表面層に応力を発生させ、マイクロクラックの原因となることがあります。特に硬脆材料を扱う場合は、研削条件を慎重に設定する必要があります。

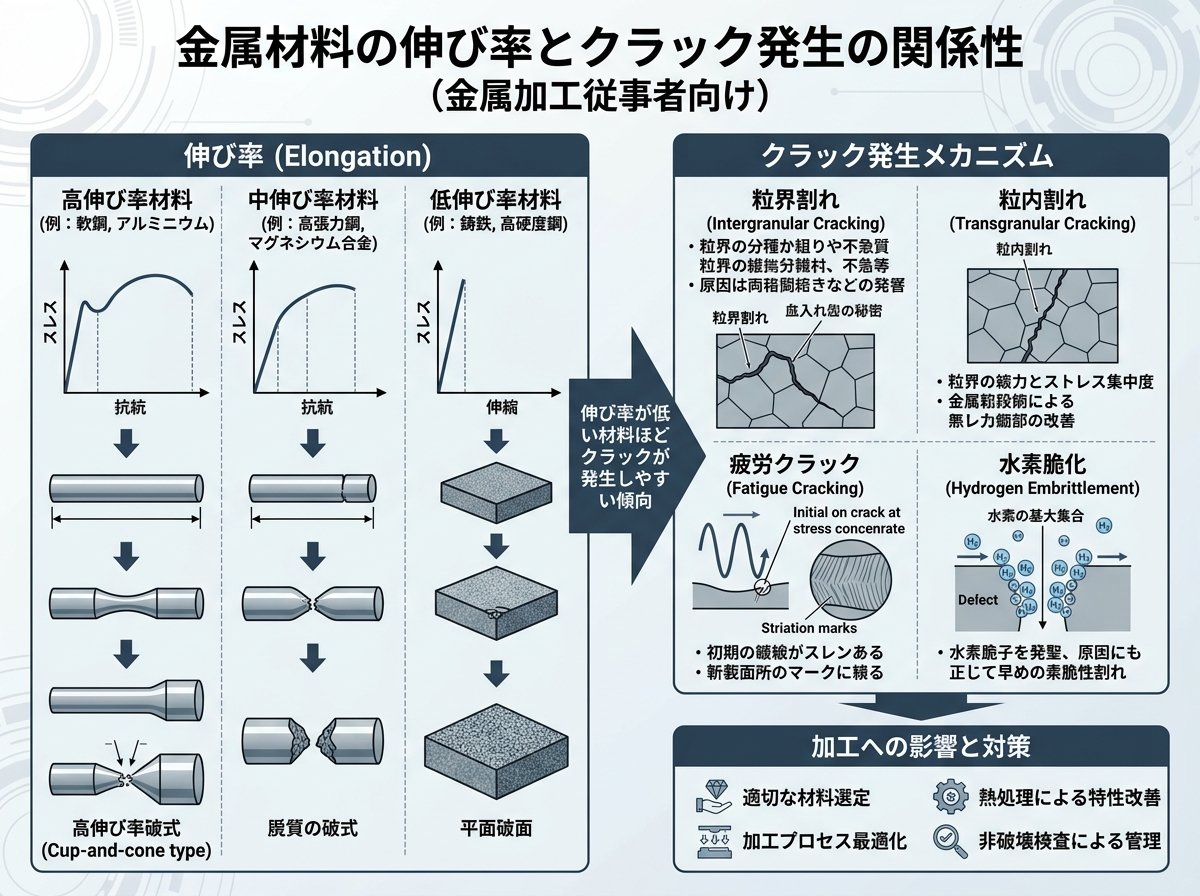

金属材料の機械的特性、特に伸び率（EL）は、クラック発生のリスクと密接に関連しています。伸び率とは、金属が破断するまでにどれだけ伸びるかを示す指標で、材料の延性を表します。
伸び率の高い材料は曲げ加工などでもクラックが発生しにくく、加工性に優れています。一方、伸び率の低い材料は硬く脆いため、加工中にクラックが発生しやすい傾向があります。
例えば、ステンレス鋼SUS301の調質状態による機械的特性の違いを見てみましょう。
| 鋼種 | 耐力YS | 引張強さTS | 伸び率EL |
|---|---|---|---|
| SUS301-H | 1240 | 1520 | 17 |
| SUS301-EH | 1540 | 1740 | 2 |
SUS301-EHはSUS301-Hに比べて強度は高いものの、伸び率が著しく低いため、同じ曲げ加工を行った場合、SUS301-EHの方がクラック発生リスクが高くなります。
また、TOKKIN 350 JINとSUS301-EHを比較した場合も明らかな違いがあります。
| 鋼種 | 耐力YS | 引張強さTS | 伸び率EL |
|---|---|---|---|
| TOKKIN 350 JIN | 1523 | 1567 | 23 |
| SUS301-EH | 1540 | 1740 | 2 |
TOKKIN 350 JINは伸び率が23%と高く、多くの曲げ半径条件でクラックの発生確率が低いのに対し、伸び率が2%と低いSUS301-EHでは、R13mm付近から割れ発生の可能性が高まります。
このように、金属加工においてクラック発生を予測・防止するためには、使用する材料の伸び率を考慮し、その特性に合わせた加工条件（特に曲げ半径など）を設定することが重要です。伸び率の低い高強度材料を使用する場合は、より大きな曲げ半径を設定するなどの対策が必要になります。
アルミニウム合金の場合、加工硬化の程度により伸び率が大きく変わります。例えば、H1は加工硬化のみを行ったもの、H2は加工硬化させたものに軟化熱処理したもの、H3は加工硬化の後に安定化処理したものです。これらの調質状態により、伸び率が変化し、それに応じてクラック発生のリスクも変わってくるのです。
金属加工におけるクラック検査と品質管理は、製品の安全性と信頼性を確保するために非常に重要です。近年では、技術の進歩により、より効率的で精度の高い検査方法が開発されています。
非破壊検査技術の進化
従来の目視検査や染色浸透探傷試験に加え、超音波探傷検査、渦電流探傷検査、X線CT検査など、非破壊でクラックを検出する技術が進化しています。特に、μmレベルの微小なマイクロクラックも検出できる高感度な装置の開発が進んでいます。
AI・画像認識技術の活用
近年注目されているのが、AI（人工知能）と画像認識技術を組み合わせたクラック検査システムです。高解像度カメラで撮影した画像をAIが分析し、人間の目では検出しにくい微細なクラックを自動的に識別することが可能になっています。これにより、検査の精度向上と効率化が実現しています。
インラインモニタリングシステム
生産ラインに検査装置を組み込み、加工中にリアルタイムでクラックの発生をモニタリングするシステムも普及しつつあります。加工パラメータとクラック発生の相関関係をデータとして蓄積し、最適な加工条件を導き出すことも可能になっています。
複合腐食試験による評価
JIS H 8502などの規格に基づく複合腐食試験やサイクル試験方法も重要な評価手法です。例えば、塩水噴霧試験（5％NaCl、35℃）、乾燥（60℃）、湿潤（95％RH、35℃）を一定時間ごとに繰り返すサイクル試験により、長期使用時のクラック発生傾向を評価することができます。
CNC技術とデジタルツイン
CNC旋盤やマシニングセンターなどのコンピュータ制御工作機械を活用した精密加工と連動した検査システムの導入も進んでいます。さらに、デジタルツイン技術を応用し、実際の加工条件をデジタル空間でシミュレーションしてクラック発生リスクを事前に予測するアプローチも研究されています。
これらの最新技術を適切に組み合わせることで、金属加工におけるクラック問題を効果的に検出・予防し、製品品質の向上とコスト削減につなげることが可能になります。
金属加工プロセスでクラックが発生した場合、それを単なる不良として処理するだけでなく、工程改善のための貴重な情報源として活用することが重要です。クラックから学び、加工技術を向上させるための改善策について考えてみましょう。
データ分析による原因特定と対策
クラックが発生した製品のデータを詳細に分析し、どのような条件下で発生しやすいのかを把握することが重要です。加工温度、速度、材料ロット、使用工具など、様々なパラメータとクラック発生の相関関係を調査し、最適な加工条件を見出すことができます。
熱処理プロセスの最適化
多くの場合、クラック発生は材料の熱処理と密接な関係があります。焼入れ処理（やきいれしょり）などの熱処理工程を見直し、急激な温度変化を避けるための予熱や後熱の導入、冷却速度の最適化などを検討しましょう。例えば、アルミニウム合金の加工硬化状態（H1、H2、H3など）によって機械的特性が大きく変わるため、適切な熱処理条件の選定が重要です。
マイクロクラック層の除去技術
硬脆材料の加工においては、表面に発生したマイクロクラック層を適切に除去することが後工程での不良発生を防ぐ重要なポイントです。従来のブラスト処理や研磨に加え、素材表面に極めて少ない加圧力・ストレスで処理できる新技術も開発されています。これにより、表面を荒らさずにダメージ層を除去し、安定した仕上品質を実現できます。
溶接技術の改善と新技術の導入
溶接クラックの場合、最新のレーザー溶接技術の導入が効果的です。レーザー溶接は高精度であるため、ピンホールやクラックの発生が少なく、高品質の溶接が実現できます。さらに、溶接の速度も速いことから、生産効率が大幅に向上します。
また、ロボット溶接の導入も増えています。ロボット溶接は安定した品質を維持できるため、ヒューマンエラーが減少し、欠陥の発生を抑えることができます。
材料選定の見直し
クラックが頻発する部品については、材料自体の見直しも有効です。例えば、TOKKIN 350 JINのような高強度と高い伸び率を両立した材料への変更や、靱性（じんせい）の高い材料の選択が考えられます。靱性の高い金属は、粘り強く耐衝撃性に優れ、被断しにくい特性があります。
加工条件の最適化
切削条件（切削速度、送り速度、切り込み量など）の最適化も重要です。切削抵抗（せっさくていこう）が低くなると切削効率が上がり、材料へのストレスも軽減されます。また、適切な切削油の選定や、チップ・ブレーカーの形状最適化により、切りくず処理を改善し、二次的な問題を防止することができます。
これらの改善策を総合的に実施することで、金属加工におけるクラック問題を解決し、より高品質で信頼性の高い製品製造を実現できるでしょう。
