ブローチ加工でスプラインを高精度に仕上げる方法と選び方

ブローチ加工でスプラインを量産しているのに、工具費を毎年数百万円単位で損している現場が全体の7割以上を占めている。

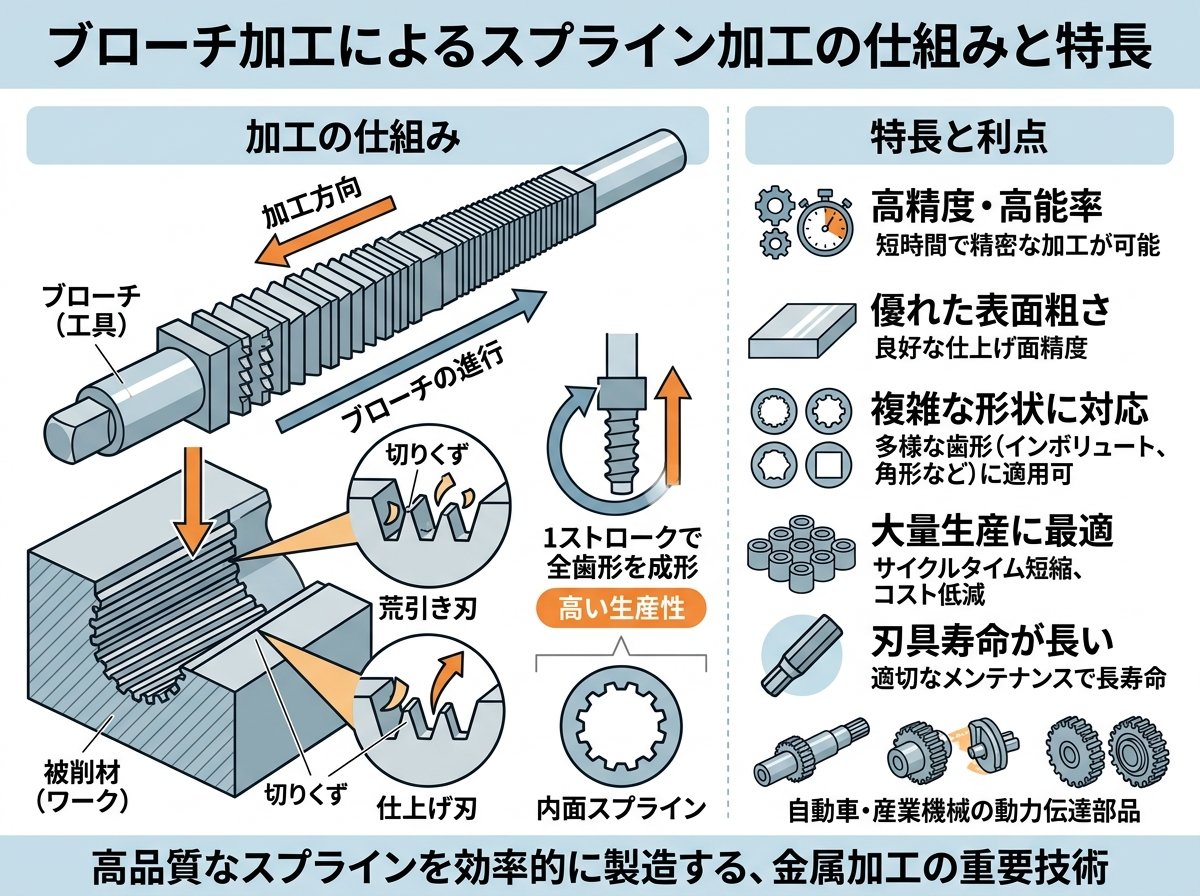

ブローチ加工によるスプライン加工の仕組みと特長

ブローチ加工とは、棒状の工具（ブローチ）をワークの穴に通して引き抜くことで、一工程で荒加工から仕上げまでを完了させる切削加工法です。ブローチの刃は先端から後端に向かって段階的に高くなっており、最初の刃が大まかに削り、最後の仕上げ刃が寸法精度と表面粗さを確定させます。つまり「刃の階段」を一気に通すだけで、加工が終わる仕組みです。

スプライン加工においてこの方式が重用される最大の理由は、複数の溝を同時・均一に成形できることにあります。角形スプラインやインボリュートスプラインのように、軸方向に等間隔で複数の歯溝が必要な形状は、旋盤やフライス盤では1溝ずつ加工するしかありません。ブローチ加工なら全歯溝を1ストロークで仕上げられます。

加工時間は数秒から数十秒。これは実感しにくい数字かもしれませんが、1日500個を量産するラインで考えると、1個あたり10秒節約できれば1日約1.4時間の短縮になります。これが年間で数百時間のライン稼働時間増加につながるため、自動車トランスミッションや建機部品など量産品の製造現場では代替不可能な加工法として定着しています。

スプライン加工とブローチの組み合わせが得意とする素材は、炭素鋼・合金鋼・鋳鉄・アルミ合金など幅広く、適切な工具材種と切削油を選べばステンレスや焼入れ鋼にも対応できます。高速度工具鋼（ハイス）製のブローチが標準的ですが、被削材が硬い場合は粉末ハイスや超硬合金製の工具を選ぶ必要があります。工具材種が合わないと、摩耗が急速に進んで面粗さが悪化します。これは最初に確認しておくべきポイントです。

参考：スプライン加工の代表的な加工方法（ブローチ・ホブ・研削など）について網羅的に解説されています。
スプライン加工の基礎知識：特徴から代表的な加工方法まで徹底解説 - THK OmniEdge

ブローチ加工に使うスプライン用工具の種類と選定基準

スプライン用のブローチ工具は、加工するスプライン形状によって大きく5種類に分かれます。まず最もよく使われるのが「角形スプラインブローチ」で、自動車トランスミッションや工作機械の伝動軸など汎用性の高い用途に対応します。次に「インボリュートスプラインブローチ」は、歯形にインボリュート曲線を持たせることで、角形より高いトルク伝達能力とセンタリング精度を実現します。航空機・重機など高負荷環境に適しています。

「三角スプラインブローチ」は圧力角が小さく軽負荷・高速回転向けで、精密機器の動力伝達部品に使われます。「ヘリカルスプラインブローチ」はオートマチックトランスミッションのはすば内歯車など、ねじれた溝形状が必要なケースに対応します。そして「コンビネーションブローチ」は、下穴仕上げとスプライン歯溝加工を1本で同時に行う複合工具で、工程短縮が目的です。

工具選定で見落としがちなのが、下穴精度との関係性です。内面ブローチ加工は下穴の精度をそのまま引き継ぐ「倣い加工」の性質を持っています。下穴の同芯度や端面の直角度が悪いと、仕上がったスプラインにも偏心や傾きが生じます。下穴精度は「加工後ではなく加工前の問題」として前工程で管理するのが原則です。

工具材種の選定基準も重要です。炭素鋼・合金鋼（HRC30以下）には粉末ハイスSKH51系が標準的で、焼入れ鋼（HRC40〜62）には超硬合金製のハードブローチが必要です。不二越の技術資料によれば、超硬ハードブローチは62HRCの焼入れ材でも実加工時間1秒以下での仕上げが可能で、熱処理後の0.1mmまでの変形ひずみを完全に除去できるとされています。これは意外ですね。通常は「焼入れ後の内径加工は研削しか選択肢がない」と思われがちですが、超硬ブローチならブローチ加工のままで対応できる場合があります。

参考：下穴精度がブローチ加工の品質に与える影響と、スプライン用ブローチの選定基準について詳しく解説されています。
ブローチカッタの選定基準 - ニデック（旧日本電産）工作機械

ブローチ加工とスプライン精度の関係：下穴管理が鍵

スプラインのブローチ加工では、完成品の寸法精度は仕上げブローチの刃形精度によって決まります。一方、スプラインの同芯度・直角度・位置精度は、下穴の精度と加工前の段取り精度に強く依存します。この2つの精度要素は「原因となる工程」が別物です。

仕上げ寸法精度については、インボリュートスプラインの場合、JIS B 1603規格（現在はISO規格の邦訳版へ移行済み）に基づき、歯厚公差・歯元円・小径などの寸法公差が規定されています。ブローチ加工は1ストロークの再現性が非常に高いため、工具が正常な状態であれば、ロット内の寸法バラつきを極めて小さく抑えられます。量産ラインでロット間の品質ばらつきが出る場合、疑うべきはブローチ刃の摩耗進行です。

下穴精度の影響について具体的に言うと、ブローチ前の下穴がΦ30mmの内径で真円度が0.05mmを超えている場合、ブローチ仕上げ後のスプライン歯溝にも同様の誤差が転写される可能性があります。内面ブローチのパイロット部（前ガイド）と下穴の隙間が大きいほど、ブローチが傾いてセットされるリスクが高まります。ブローチ加工後の不良は「ブローチのせい」と判断されがちですが、実際には前工程の旋削や穴あけ加工の問題であるケースが少なくありません。

切削油の選定も精度に関わります。ブローチ加工では冷却よりも潤滑を優先するため、極圧添加剤を含んだ不水溶性油剤が推奨されます。切削油が適切でないと、切れ刃への溶着（構成刃先）が発生し、加工面がむしれたり、寸法が狙い値からずれたりします。工具寿命を重視するなら不活性極圧形、面粗さを重視するなら活性極圧形という使い分けが基本です。

参考：内面ブローチ加工においてワーク下穴精度が与える影響について詳細に解説されています。
インターナルブローチのトラブルについて ～ワーク下穴に対する影響 - ニデック工作機械

ブローチ加工でスプライン量産コストを下げる工具管理の考え方

「ブローチ工具は1本数十万円〜数百万円と高い」という印象は正しいですが、コスト評価を1本単位でしか見ないのは間違いです。重要なのは「1ワークあたりの工具コスト」です。これが原則です。

例として計算してみましょう。仮にスプライン用ブローチを80万円で購入し、1本あたり10万回の加工（再研磨を含む）が可能とした場合、1個あたりの工具コストはわずか8円です。一方、ギヤシェーパーや成形フライス加工で同形状を加工した場合、段取り時間・工具交換頻度・加工サイクルの長さから、1個あたり数十円〜数百円のコストが発生することも少なくありません。量産規模が大きいほど、ブローチの「1個あたりコストの安さ」が際立ちます。

再研磨（リシャープニング）の管理も工具コスト最適化の鍵です。ブローチは仕上げ刃のすくい面を研削することで再使用できます。ただし、1回の再研磨で刃の直径がわずかに小さくなるため、再研磨回数には限界があります。新品時に直径を公差上限ギリギリに設計しておくのは、この再研磨代を見込んだ設計思想によるものです。再研磨のタイミングを「加工面粗さの悪化」や「スパンゲージの引っかかり」で判断しているケースが多いですが、定期交換サイクル（例：1万ショット毎）を設けることで、不良発生前に交換できるため品質トラブルと工具廃棄ロスの両方を防げます。

また、工具在庫の最適化も見直すべき点です。スプラインの品種が多い場合、ブローチ専用工具の保管点数が増えやすい一方、用途が限られるため回転率が下がりがちです。現在はブローチメーカー各社がカスタム短納期対応を強化しており、1〜2週間での納入が可能なケースも増えています。必要以上に在庫を抱えるよりも、発注サイクルを短縮して在庫を圧縮するほうがキャッシュフローの改善になります。これは使えそうです。

参考：ブローチ加工の仕組みと工具設計・経済性についての詳細な解説があります。
機械加工の要素：ブローチ加工 | 機械エンジニアリングの基礎

ブローチ加工でスプラインが向かないケースと代替加工法の選び方

ブローチ加工はすべての場面に適しているわけではありません。向かないケースを知っておくことが、現場での正しい工法選定につながります。

まず「底詰まり形状（袋穴）」にはブローチ加工は使えません。ブローチは工具を貫通させて引き抜く構造のため、下穴が貫通していない袋穴（ブラインドホール）のスプライン加工は物理的に不可能です。この場合はスロッター加工やキーシーター加工、あるいは放電加工（EDM）が選択肢になります。これだけは例外です。

次に「試作・小ロット生産」の場合、ブローチの初期工具費が高額なため経済的に見合いません。試作段階や数十個〜数百個レベルの生産なら、ワイヤー放電加工やスロッター加工の方が合理的です。ブローチ加工の採算ラインは、一般的に「同一形状で数千個以上の量産」が目安とされています。

「多品種少量で形状変更が頻繁な製品」も向きません。スプライン規格（モジュール・歯数・圧力角など）が変わるたびに専用ブローチが必要になるためです。段取り替えコストと工具投資が量産メリットを打ち消してしまいます。

一方、現場でよく誤解されているのが「外径スプライン（外スプライン）はブローチ加工で作れない」という思い込みです。実際には「ポットブローチ」と呼ばれる手法を使えば、円筒形工具の内側に刃を植え込んで外スプラインを一括加工することが可能です。また、NC旋盤にブローチングユニットを取り付けることで、キー溝やスプライン加工を旋盤加工と同一段取りで完結させるアプローチも普及しています。ターニング＋ブローチングの複合化により、段取り回数を大幅に削減できる点は特に注目に値します。

参考：ブローチ加工とスロッター加工の違い、使い分けのポイントが解説されています。
スロッター加工ってどんな仕組み？ | 株式会社 南星

スプライン加工に関わる現場担当者が見落としがちな工程設計の盲点

ブローチ加工とスプライン精度の関係で、現場担当者が意外と見落としているポイントが「工程間の基準点の統一」です。スプライン穴を仕上げた後に外径を加工する工程順の場合、ブローチ加工後のスプライン穴を基準にして外径を削らないと、スプライン中心と外径中心がずれた部品になります。これは「加工基準の不統一」によるトラブルで、設計精度ではなく工程設計の問題です。ブローチ加工後に旋削仕上げを行う場合、スプライン穴に専用マンドレルをセットして芯出しする工程が必要です。

切りくずの管理も工程設計上の重要項目です。内面ブローチ加工は、閉じた空間で切削が行われるため切りくずの逃げ場がありません。ブローチ刃間の「チップポケット（ガレット）」に切りくずが正確に収まらないと、切りくずが噛み込んで工具破損や加工面傷が発生します。延性の高い材料（低炭素鋼・アルミなど）ほど切りくずが長くなりやすいため、チップポケットを大きめに設計する必要があります。一方、鋳鉄などの脆い材料は短い切りくずが多く発生するためポケットは小さくても問題ありません。被削材によってポケット設計が変わる、ということです。

スプライン加工後の熱処理（浸炭焼入れ・高周波焼入れなど）による変形（ひずみ）への対処も、見落としやすい盲点です。ブローチで仕上げた後に熱処理を行うと、数μm〜0.1mm単位のひずみが発生します。このひずみをブローチ後研削で取り切る設計が一般的ですが、前述の超硬ハードブローチを採用することで、熱処理後の内スプラインをブローチ加工のみで仕上げるケースも増えています。「熱処理後は研削が必須」という思い込みを一度見直すことで、工程削減とコスト低減が同時に実現できる可能性があります。これが条件です。

加工現場でブローチ工具や工程設計についての情報を収集する際は、工具メーカーや加工専業メーカーへの技術相談が最も効率的です。ブローチは高度にカスタマイズされた工具であるため、メーカーの技術部門に被削材・形状・ロット数・要求精度を伝えることで、最適な工具仕様と加工条件の提案を受けられます。

参考：スプライン加工の加工方法・メリット・デメリットが幅広くまとめられています。
スプライン加工とは？基礎知識とメリット・デメリットの解説 | 株式会社南星
