浸炭焼入れの硬度HRCを正確に知る完全ガイド

浸炭焼入れの硬度HRCを正確に理解して現場トラブルを防ぐ

浸炭焼入れをすれば、硬度はHRC60以上が必ず出ると思っていませんか？

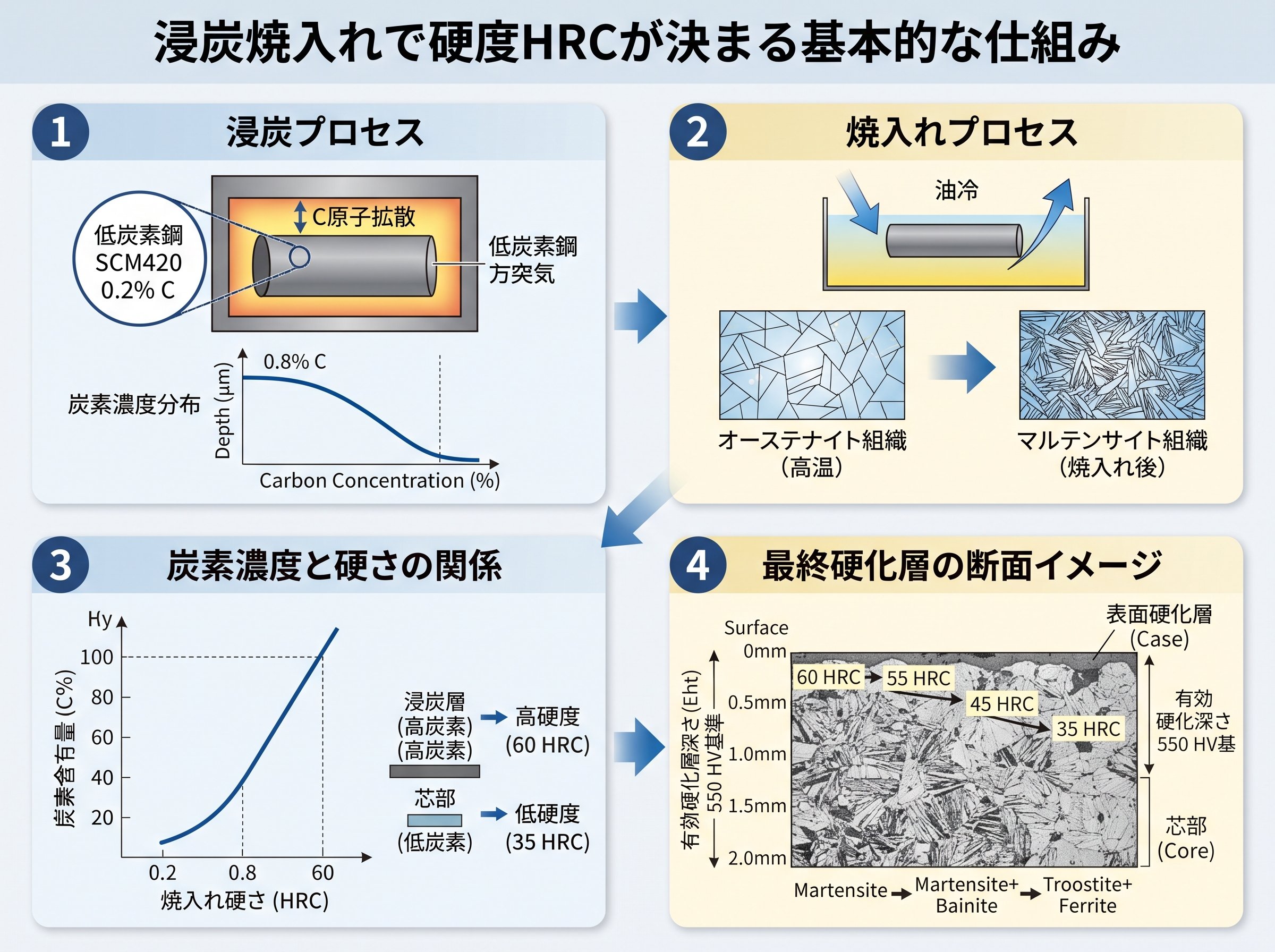

浸炭焼入れで硬度HRCが決まる基本的な仕組み

浸炭焼入れとは、低炭素鋼の表面に高温雰囲気中で炭素（C）を拡散・浸透させ、その後急冷（焼入れ）することで表面だけを高硬度化する熱処理です。鉄鋼の焼入れ硬度は「炭素量」によってほぼ決まります。これが原則です。

例えば、炭素量が0.05〜0.1%程度の低炭素鋼をそのまま焼入れしても、得られる硬度はHRC20程度にしかなりません。ところが、表面の炭素濃度を約0.8%まで高めてから焼入れすると、HRC58〜63という高硬度が得られます。つまり浸炭焼入れは、「表面は硬く・内部は粘り強く」という理想的な構造を実現する処理です。

表面のマルテンサイト組織が硬度の源です。浸炭処理は880〜950℃の浸炭炉内で行われ、炭化水素ガスなどの炭素源から鋼の表面に炭素が徐々に拡散していきます。この状態から急冷（油冷など）を行うことで、表面がマルテンサイトという硬質組織に変態してHRCが上昇します。

一方で内部は浸炭処理の影響を受けにくく、炭素量が低いまま維持されます。このため芯部はHRC20〜30程度の低硬度・高靭性（粘り強さ）を保ちます。歯車やシャフトなど、表面の耐摩耗性と内部の耐衝撃性を同時に要求される部品に浸炭焼入れが多用される理由がここにあります。

浸炭焼入れの工程は大きく4つに分けられます。

工程	内容	温度・条件の目安
①浸炭	炭素を表面に拡散させる	880〜950℃、炭化水素ガス雰囲気
②焼入れ	急冷してマルテンサイト化	油冷または水冷
③洗浄	焼入れ油の除去	焼戻し前に必須
④焼戻し	内部応力を低減・硬度微調整	150〜250℃（低温焼戻し）

焼戻し温度が高いほど硬度は下がりますが、靭性は向上します。浸炭焼入れ後の焼戻しは「低温焼戻し（150〜250℃）」が基本です。HRC硬度を大きく落とさずに内部応力だけを緩和できるのが、この温度帯の特徴です。

浸炭焼入れは低炭素鋼向けが原則です。S45C（炭素量0.45%）やSCM435など炭素量が高い材料に浸炭処理を行うと、表面で炭素過多となり脆化が起きます。また内部まで硬くなりすぎて浸炭焼入れの目的（表面硬度と内部靭性の両立）が達成できなくなる点にも注意が必要です。

参考：浸炭焼入れの基本から適用材料まで詳しく解説されている朝日熱処理工業の公式ページです。
浸炭焼入れ・浸炭窒化焼入れ・光輝焼入れ｜朝日熱処理工業株式会社

浸炭焼入れで得られるHRC硬度の材質別目安一覧

実際の現場で最も問いあわせが多いのが「この材質で浸炭焼入れするとHRCいくつになるか」という点です。材質別の目安値を知っておくと、設計段階での材料選定や顧客への説明が格段にスムーズになります。

代表的な材質と浸炭後に得られる硬度（最大値）の目安は以下の通りです。

材質	炭素含有量（目安）	浸炭後の表面硬度（目安）	特徴
S45C	約0.45%	〜HRC50	浸炭には不向き。炭素量過多で表面が脆くなりやすい
S50C	約0.50%	〜HRC55	S45Cと同様に浸炭適性は低め
SCM415	約0.15%	〜HRC63	浸炭焼入れの標準材。歯車・シャフトに多用
SCM420	約0.20%	〜HRC63	SCM415より炭素量わずかに高く心部強度がやや上がる
SNCM420	約0.20%	〜HRC63	Ni・Cr・Mo添加で焼入れ性が高く大物部品に適する
SNCM616	約0.16%	〜HRC63	大断面部品に用いられる高焼入れ性材

SCM415とSCM420の硬度差について、よく「同じHRC63なら同じでは？」と思われがちですが、それは誤解です。表面硬度の最大値は同程度でも、内部（心部）の硬さには明確な差が出ます。同じ浸炭条件でSCM415とSCM420を処理すると、SCM420の方が心部硬度が高くなり、硬化層の深さにも違いが生じます。これが原則です。

部品の肉厚や要求される疲労強度によって材質を使い分ける判断が重要で、表面のHRC値だけで材質を決めると後で後悔することになります。

また、焼戻し温度を上げることで硬度を下げる調整も可能です。「HRC58〜62を狙いたいが、HRC63まで出てしまう」という場合は、焼戻し温度を150〜250℃の範囲でコントロールすることで対応できます。焼戻し温度調整による硬度の微調整が条件です。

参考：材質ごとの浸炭後硬度と対応表が整理されている熱処理業者の実績ページです。
浸炭焼入れ対応表：材質別浸炭で得られる硬度｜栗山熱処理

浸炭焼入れ後のHRC測定で「硬化層突き抜け」が起きる理由

多くの金属加工従事者が見落としがちな落とし穴があります。それが「硬化層突き抜け」です。

ロックウェル硬度計（HRC測定）は、ダイヤモンド円錐圧子に150kgfの荷重をかけ、圧痕の深さから硬度を求めます。この「深さを測る」という特性が、薄い浸炭層では問題になります。浸炭層の厚さは通常0.8〜1.2mmで、設計によっては0.1〜0.3mmという極薄の場合もあります。このとき150kgfの荷重をかけると、圧子が浸炭層を突き抜けて内部（低硬度の芯部）まで達してしまい、表面の本当の硬さが測れなくなります。

これは使えそうな知識です。具体例で確認しましょう。SCM415の浸炭処理で、有効硬化層深さが0.1〜0.3mm・硬度620〜720HVという図面があったとします。換算表では620〜720HVはHRC56.3〜61.0に相当しますが、実際にロックウェル硬度計で測定しても、この数値は出ません。圧子が薄い浸炭層を突き抜けてしまうからです。

ビッカース硬度計（HV測定）はまったく異なるアプローチをとります。圧子に1kgf（表面測定）または300gf（内部測定）という非常に小さな荷重をかけ、顕微鏡で観察できる小さな圧痕の表面積から硬度を算出します。荷重が小さいため、圧子が深く刺さらず薄い浸炭層の硬度を正確に捉えられます。

測定方法	荷重の目安	圧痕の深さ	用途
ロックウェル（HRC）	150kgf	深い（硬化層突き抜けリスクあり）	厚い硬化層・全体焼入れ品
ビッカース（HV）	1kgf〜300gf	浅い（薄層測定に適する）	浸炭・窒化など薄い硬化層

JIS規格（G 0557）でも、浸炭焼入れの硬化層深さはビッカース硬度（HV）で測定することが定められています。浸炭焼入れの品質管理は「HVで測る」が原則です。現場でロックウェル硬度計しかないからといってHRCで測定し、「硬度が出ていない」と誤判断するのは典型的なミスです。

HVとHRCの換算は便利ですが、「換算値 ≠ 実測値」であることに注意が必要です。換算表はあくまで参考値であり、試験方法や材料の組成・組織によって実測値とのズレが生じます。換算値だけで品質を判断するのではなく、適切な試験法を選ぶことが大前提です。

参考：HVとHRCの違い・換算の注意点が対話形式でわかりやすく解説されています。
熱処理Vol.9〈硬度の換算とは〉｜理化工業株式会社

参考：浸炭焼入れの有効硬化層深さの定義・測定方法についてJIS規格に基づいて解説されています。
硬化層深さとは？硬化層深さの種類と測定方法｜Mitsuri

浸炭焼入れのHRC硬度を下げる「残留オーステナイト」の正体

「処理後のHRC値が狙いに届かない」「時間が経ったら寸法が変化した」という現場トラブルの原因の多くが、残留オーステナイトです。意外ですね。

鉄鋼を高温に加熱するとオーステナイト組織になり、急冷するとマルテンサイトに変態して硬化します。しかし、急冷後もすべてのオーステナイトがマルテンサイトになるわけではなく、一部が未変態のまま残ります。これが「残留オーステナイト」です。

残留オーステナイトは軟質です。浸炭焼入れでは表面の炭素濃度が高くなるため、マルテンサイト変態開始温度（Ms点）が低下し、残留オーステナイトが増えやすくなります。特に炭素量が0.85%を超えると顕著で、狙いのHRC63が出ず、HRC56前後にとどまるケースが出てきます。

残留オーステナイトが多いと、以下のような具体的な問題が起きます。

- 🔴 **硬度不足**：マルテンサイトより軟質なため、表面HRCが狙い値を下回る
- 🔴 **寸法変化（収縮）**：残留オーステナイトが経年でマルテンサイトに変態すると体積変化が生じ、寸法精度が狂う
- 🔴 **研削割れリスク**：研削加工時の発熱で残留オーステナイトが変態し、割れが生じやすい
- 🔴 **磁力による固定不良**：研削盤の磁石で固定しにくくなる

対策として有効なのが「サブゼロ処理（深冷処理）」です。焼入れ後に−70〜−196℃まで冷却することで、残留オーステナイトをマルテンサイトに変態させ、硬度と寸法安定性を向上させます。また、浸炭処理のカーボンポテンシャル（CP）を適切にコントロールし、表面炭素濃度を過剰にしないことも重要な予防策です。

焼戻しの回数も見落とせません。残留オーステナイトを含む浸炭材の場合、1回目の焼戻しで残留オーステナイトをマルテンサイトに変態させ、2回目でそのマルテンサイトを正式に焼き戻すという「2回焼戻し」が推奨される場合があります。焼戻し1回では不十分な可能性があります。

現場での「HRCが低い→処理不良では？」という判断は、必ずしも正しくありません。残留オーステナイトの影響で見かけ上の硬度が下がっている可能性を考慮し、浸炭処理条件（温度・CP値）と測定データを総合的に確認する姿勢が求められます。

参考：残留オーステナイトのデメリットとサブゼロ処理の効果が具体的にまとめられています。
残留オーステナイトの功罪とサブゼロ処理の効果｜MonotaRO

浸炭焼入れ後の歪み・寸法変化がHRC管理に与える現場影響

浸炭焼入れで高硬度（HRC58〜63）が得られても、それだけで部品として使えるわけではありません。現場で見落とされがちなのが「歪み・寸法変化」の問題です。

浸炭焼入れは高温処理（880〜950℃）からの急冷を伴うため、部品に熱応力と組織変態応力が同時に発生します。特に形状が非対称な部品や肉厚差が大きい部品では、冷却ムラが生じ、曲がり・ねじれ・外径収縮などの変形が起きやすくなります。厳しいところですね。

代表的な寸法変化のパターンは以下の通りです。

- **外径の収縮**：浸炭材では残留オーステナイトの影響で外径が縮む方向に変化しやすい（通常の焼入れ材は膨張傾向）
- **軸のそり・曲がり**：長尺シャフトでは数十µmの曲がりが発生することがある
- **歯面ピッチ精度の悪化**：歯車では浸炭焼入れ後に歯形精度が1〜2グレード落ちる場合がある

これらは「浸炭焼入れをしたのにHRC硬度は出ているのに、寸法が合わない」という問い合わせにつながります。つまり、HRC値だけで品質を語れない局面が現場には多くあります。

対策として設計段階から取り込んでおきたいのが、焼入れ後の研削加工代（仕上げ研削代）の確保です。通常は片側で0.1〜0.3mm程度の研削代を見込んで加工します。この余裕がないと、焼入れ後に寸法が変化した際に研削で仕上げられず、部品全体がスクラップになります。

また、歪みを最小化するために焼入れ前に「焼ならし（ノルマライジング）」を行い、素材の内部応力を除去しておく方法も効果的です。浸炭焼入れ温度より高い温度で焼ならしを行うと、完成品近くの状態での浸炭焼入れ時に変形しにくくなります。

さらに、真空浸炭焼入れ設備を選択することも一つの選択肢です。真空浸炭ではガス浸炭に比べて寸法変化が0.01〜0.05%程度に抑えられると報告されており、精密部品への適用事例が増えています。現場の用途・コストと照らし合わせて確認するのが実践的な一歩です。

参考：シャフト部品の熱処理における歪み・変形・後加工の対策が実例付きで解説されています。
シャフト部品の熱処理完全ガイド｜焼入れ・歪み・仕上げ対策まで｜日鋼商事

浸炭焼入れと高周波焼入れのHRC硬度・特性を現場目線で比較する

「浸炭焼入れか高周波焼入れか」という選択は、部品の設計段階から意識しなければならない重要な判断です。どちらも表面を硬化させてHRCを高める熱処理ですが、その仕組み・メリット・デメリットには大きな差があります。これが条件です。

項目	浸炭焼入れ	高周波焼入れ
表面硬度（HRC）	HRC58〜63（SCM415等）	HRC50〜60（S45C等）
硬化層深さ	0.3〜2mm程度（制御可能）	1〜数mm程度（コイル設計による）
適用材質	炭素量0.2%以下の低炭素鋼	炭素量0.35〜0.55%の中炭素鋼
部分処理	防炭処理で可能（コスト増）	コイル設計で容易に可能
量産コスト	バッチ処理で大量処理が得意	単品・少量に向く
歪みの程度	大きめ（高温処理・全体加熱）	比較的小さい（局部加熱）

歯車やシャフトなど複雑な形状で表面全体を均一に高硬度化したい場合は浸炭焼入れが有利です。一方、一部の面だけ硬化させたい、あるいは焼入れ後の仕上げ加工を最小限に抑えたい場合は、歪みの小さい高周波焼入れが適しています。

注目すべき点として、高周波焼入れはS45CでHRC50〜60を達成できますが、内部は焼入れされていないため衝撃負荷には限界があります。これに対し浸炭焼入れはSCM415でHRC58〜63に達しつつ、内部は低硬度・高靭性という理想的な組み合わせを実現します。

部品に荷重・衝撃が繰り返しかかる用途（自動車の変速機歯車・差動装置部品など）では、多くの場合SCM415やSNCM420の浸炭焼入れが標準的な選択となっています。高周波焼入れと浸炭焼入れの違いを理解した上で図面に熱処理を指示することが、設計者・加工担当者が共通して持っておくべき基礎知識です。

現場で迷ったときは、熱処理専門業者に「材質・形状・要求HRC・硬化層深さ・使用条件」の5項目をセットで伝えて相談するのが、最もコストパフォーマンスの良い選択です。これだけ覚えておけばOKです。

参考：歯車の代表的な熱処理方法として浸炭焼入れ・高周波焼入れ・調質それぞれの特徴と選定基準が詳しく解説されています。
歯車の代表的な熱処理方法｜KHK小原歯車工業
