インボリュートスプライン規格と寸法の基礎から図面指示まで

JIS B 1603を「まだ現役規格」と思ったまま設計すると、加工後に全数不良が出ても規格上は誰も責任を取れません。

インボリュートスプラインの規格体系——JIS B 1603廃止とISO 4156への移行

インボリュートスプラインとは、インボリュート曲線による歯形を持つ軸と穴の結合機構で、自動車トランスミッション・産業用ロボットのアーム関節・農業機械の動力軸など、大トルクを伝達するあらゆる用途に使われています。単純なキー結合と比べて、歯が複数枚で力を分担するため、同径の軸でも伝達トルクを大幅に高められる点が最大の特徴です。

ここで知っておくべき重要な事実があります。長年、日本でのインボリュートスプラインの標準規格は「JIS B 1603:1995 インボリュートスプライン―歯面合わせ―一般事項、諸元及び検査」でした。しかし、**この規格は2023年に正式廃止**されています。廃止の理由は、インボリュートスプラインに関する技術の進展に伴い、この規格が実際の現場では使用されなくなり、他の規格から引用もされていない状況になっていたためです（日本規格協会、2025年4月17日発表）。

廃止後の国際標準として正式に機能しているのが、2021年に発行された**ISO 4156シリーズ**です。

- **ISO 4156-1:2021**　一般事項（A4・62ページ）
- **ISO 4156-2:2021**　寸法（A4・374ページ）
- **ISO 4156-3:2021**　検査（A4・47ページ）

日本規格協会は2025年3月17日にこのISO 4156シリーズの英・日対訳版を発行しており、邦訳版（英・日対訳版）の価格はISO 4156-2だけで税込76,571円、全3部合わせると20万円を超えます。これは決して安くない金額です。

なお、JIS B 1603の廃止前から実質的な規格として機能し続けていたのが、同規格の附属書として収録されていた「旧JIS D 2001（自動車用インボリュートスプライン）」の内容です。この附属書は大径合わせに対応するためのもので、圧力角20°という独自の仕様を持ちますが、**国際規格には整合しないため新規設計への適用は推奨されていません**。

一方、スプライン全体に関連する現行のJIS規格は以下のとおりです。

| 規格番号 | 内容 | 状態 |
|---------|------|------|
| JIS B 0006 | 製図―スプライン及びセレーションの表し方 | 現行 |
| JIS B 1193 | ボールスプライン | 現行 |
| JIS B 1601 | 角形スプライン―小径合わせ | 現行 |
| JIS B 4239 | インボリュートスプラインブローチ | 現行 |
| JIS B 1603:1995 | インボリュートスプライン―歯面合わせ | **2023年廃止** |

JIS B 0006（製図の表し方）は現行規格として残っているため、図面でのスプライン記号の書き方はこちらを参照する必要があります。また、**JIS規格は日本産業標準調査会（JISC）のウェブサイトで無料閲覧が可能**ですが、印刷はできません。設計・加工の現場でスプライン規格を確認する際は、このJISC検索ページを活用することを強くおすすめします。

JIS規格の無料閲覧ができる公式ページです。インボリュートスプラインの規格番号で検索するときに使えます。

日本産業標準調査会 JIS検索ページ（JISC公式）

インボリュートスプライン寸法の決まり方——モジュール・圧力角・歯数の関係

インボリュートスプラインの全寸法は、たった4つの基本パラメータで決定されます。それがモジュール（m）・圧力角（αD）・歯数（z）・はめあい種類です。これさえ押さえれば、あとは計算式に当てはめるだけという原則です。

**モジュール（m）** は、歯の大きさを決める基本単位で、JIS B 1603で規定されていた値をそのまま引き継ぎ、現在は以下の系列から選びます。

> 0.25 / 0.5 / 0.75 / 1 / 1.25 / 1.5 / 1.75 / 2 / 2.5 / 3 / 4 / 5 / 6 / 8 / 10

モジュール1の歯は、歯のピッチ円上での歯厚が約1.571mm（π/2 mm）になります。はがきの厚さが約0.2mmですから、モジュール1の歯厚は消しゴム1個分の厚みをイメージすると分かりやすいでしょう。モジュールが大きいほど歯は太く丈夫になりますが、同じ外径に収まる歯数は減ります。

**圧力角（αD）** は、JIS B 1603が規定していた値が30°・37.5°・45°の3種類です。自動車用（旧JIS D 2001準拠）は圧力角20°という別系統になる点に注意が必要です。圧力角が大きいほど歯が太くなり強度が上がりますが、半径方向の力（分離力）も大きくなります。

- 圧力角30°：平底（flat root）と丸底（fillet root）の2種類が選べる
- 圧力角37.5°・45°：丸底のみ対応

**ピッチ円径（D）** は次の計算式で求まります。

$$D = m \times z$$

例えば、モジュール2・歯数20であれば、ピッチ円径は40mmです。これは一般的な500円玉（直径26.5mm）より少し大きい円をイメージしてください。

ここで重要な知識として、歯面合わせ方式では大径部・小径部にすきまがあるのが正常な状態です。角形スプライン（JIS B 1601）との最大の違いがこの中心合わせ方式にあります。

| 項目 | インボリュートスプライン（歯面合わせ） | 角形スプライン（小径合わせ） |
|-----|------|------|
| 中心合わせ | 歯面で行う | 小径で行う |
| 大径・小径部のすきま | 必ずあり | 小径部はすきまなし |
| 製造精度 | 高精度（ホブ・ブローチ加工） | 中程度（フライスカッタ加工） |
| 負荷分散 | 全歯で均等分担 | 歯面への集中あり |

インボリュートスプラインが「負荷能力・生産性・寸法管理の三拍子が揃った最も安定した機械要素」と評されるのはこの特性によります（日本規格協会 産業系規格開発ユニット）。

なお、歯形曲線の計算や歯形のDXFデータ作成には、無料のWEBアプリを使う方法があります。設計検証で歯形曲線のCADデータが必要になった場合は、下記のような技術計算ツールを活用すると時間を大幅に節約できます。

技術計算製作所のスプライン設計ページです。モジュール・圧力角・はめあい公差の詳細と、歯形曲線の無料計算ツールへのリンクが掲載されています。

スプラインの設計（技術計算製作所）

インボリュートスプラインのはめあい公差——6種類の使い分けと選定ミスのリスク

はめあいの設定はスプライン設計の中で最もトラブルが起きやすい部分です。JIS B 1603（旧規格）では6種類のはめあいが規定されており、ISO 4156でも同様の体系が引き継がれています。

**はめあいの6種類と用途の対応関係** は以下のとおりです。

| はめあい記号 | 分類 | 用途の典型例 |
|------------|------|------------|
| H/k | 中間ばめ（圧入） | 高精度・固定連結 |
| H/js | 中間ばめ（軽圧入〜固定） | 取り外し想定の固定結合 |
| H/h | すきまばめ（滑動） | 基準はめあい・標準設計 |
| H/f | すきまばめ（自由） | 通常の滑動部 |
| H/e | すきまばめ（自由） | 大きめのすきまが必要な用途 |
| H/d | すきまばめ（自由） | 最大すきまの自由連結 |

穴側の公差記号は常にH（穴の下の寸法許容差=0）で固定であり、はめあいの調整は**軸側の歯厚を変えることで行います**。これは一般的な軸穴はめあいと同じ考え方です。つまりH/hが基準（すきまゼロ）となり、そこからf・e・dと進むほどすきまが大きくなります。

現場でよく起きるのが「自由（H/d・H/e）ではめあいを選んだのに、実際の組み付けで干渉が出る」というケースです。この原因の多くは、**有効歯厚（SV）と実歯厚（S）の混同**にあります。

- **実歯厚（S）**：実際に加工された1枚の歯の円弧歯厚
- **有効歯厚（SV）**：ピッチ誤差・歯形誤差などを含めた実効的な歯厚

有効歯厚は実歯厚より必ず大きくなります。ピッチ誤差が0.01mm積み重なると、歯数30枚のスプラインでは有効歯厚が実歯厚を0.02〜0.05mm程度上回ることがあります。つまり、「実歯厚だけ測ってOKと判断したら実は干渉していた」という事態が起こり得るのです。これが、スプライン検査でゲージによる通り・止まり検査が必須とされる理由です。

はめあいの等級は4・5・6・7級があり、数字が小さいほど精度が高い（公差が狭い）ことを示します。一般的な動力伝達用には5〜6級が使われることが多く、高精度な位置決めが必要な用途では4級が選ばれます。

**公差等級の選定を間違えると、後工程のゲージ検査でNG判定になり、全数作り直しというリスク**があります。特に、外注先との仕様打ち合わせ時に「等級」の記載が抜けた図面を渡すと、加工側がデフォルトで6〜7級で製作してしまい、組み付け時に問題が出る事例があります。等級は原則です。図面への記載は絶対に省略してはいけません。

インボリュートスプラインの図面指示方法——JIS B 0006による呼び方と要目表の書き方

スプライン加工の図面指示は、一般的な寸法記入とは別のルールがあります。JIS B 0006「製図―スプライン及びセレーションの表し方」に従い、**図記号と呼び方の記号列、そして要目表**の三点セットが基本です。

**図記号** は、インボリュートスプラインと角形スプラインで異なる記号が定められています。インボリュートスプラインの場合は特定の略記号を引出線と組み合わせて使います（JIS B 0006図2参照）。図面上での表現は2種類あり、「忠実な表し方（全ての歯を描く）」と「簡単な表し方」が選べますが、実務では簡単な表し方が標準です。

簡単な表し方では、以下の線で図示します。

- 歯先面（外側スプラインの外径面）：**太い実線**で描く
- ピッチ面（ピッチ円）：**細い一点鎖線**で描く
- 歯底面（外側スプラインの小径面）：**細い実線**で描く
- スプライン有効長さ：**太い実線**で図示

**呼び方の記号列** は、JIS B 0006の参考「スプラインの呼び方」に従い、次の順序で記述します。

```
INT（穴）またはEXT（軸） + 歯数Z + モジュールm + 圧力角・歯底形状 + 公差等級 + はめあい記号
```

具体例を示します。歯数24・モジュール2.5・圧力角30°丸底・公差等級5・はめあいH/fの外側スプライン（軸）の場合：

```
EXT 24Z × 2.5m × 30R × 5f ISO 4156
```

穴（内側スプライン）は `INT 24Z × 2.5m × 30R × 5H ISO 4156` となります。組み合わせた場合は `INT/EXT 24Z × 2.5m × 30R × 5H/5f ISO 4156` と記述します。

**要目表** には、この呼び方記号に加え、オーバピン径（外側スプライン軸の測定値）またはビトゥインピン径（内側スプラインの測定値）の許容値を必ず記入します。実務上、要目表のオーバピン径の許容値が記載されていないと、加工側は合否を数値で確認できず、高価なスプラインゲージがなければ検査不能になります。

ここで多くの設計者が見落とすポイントがあります。インボリュートスプラインの図面指示は「歯車図面と同じように要目表が鉄則」であり、かつ「等級に対応したオーバピン許容値の記載が欠かせない」のです。オーバピン径の記載漏れは、検査工程での手戻り（測定方法の確認から始まる）に直結します。これは時間的なロスになります。

また、旧JIS D 2001系（圧力角20°・大径合わせ）と現行ISO 4156系（圧力角30°等・歯面合わせ）は図面上の記号が異なります。古い設備や過去図面をそのまま使いまわすと、どちらの規格かが不明確になり、加工ミスのリスクが高まります。新規設計では必ずISO 4156を明記することが原則です。

インボリュートスプライン寸法の測定方法——オーバピン法とゲージ検査の実務知識

完成品の寸法確認で最もよく使われるのが**オーバピン法**（軸側）と**ビトゥインピン法**（穴側）です。スプライン専用の丸棒（測定用ピン）を歯溝に挟み、その外径または内径をマイクロメータで測定する方法で、歯数・モジュールが分かれば測定用ピン径と許容値を計算できます。

測定用ピン径の記号はJIS B 1603の表記では軸側が DRe、穴側が DRi で表されます。ピンを挟んだ後の測定値（外径）が MRe（オーバピン径）、内径が MRi（ビトゥインピン径）です。これらの許容値と実測値を照合することで、有効歯厚が規格内にあるかを間接的に確認します。

現場での合否判定には**スプラインゲージ（通り・止まり）による検査**が広く使われています。ゲージ検査では、通り側ゲージが無抵抗で通過し、止まり側ゲージが入らないことで合格判定とします。JIS B 1603では、通りゲージの測定部長さをピッチ円径の30%、止まりゲージを20%とすることが推奨されていました。これはISO 4156でも考え方として引き継がれています。

対応規格は複数あり、精度の高いスプラインゲージが必要な場面では製作会社への依頼が一般的です。対応可能な主な規格は以下のとおりです。

- **ISO 4156**（国際標準）
- **JIS B 1603-1995 / JIS D 2001**（日本、旧規格ベース）
- **DIN 5480**（ドイツ規格）
- **ANSI B 92.1 / ANSI B 92.2M**（アメリカ規格）

特に海外規格のスプラインゲージが必要になるケースとして、輸入品のミッション部品の補修や、海外OEMサプライヤーとの互換部品製作があります。DIN 5480はドイツ車向けの補修部品や産業機械でよく登場します。規格が違うとゲージも変わるため、**まず図面上の規格表記を確認することが最初のステップ**です。

三次元測定機（CMM）によるスプラインの寸法検査も普及しており、歯形誤差・ピッチ誤差・歯すじ誤差を一括で取得できます。ただし、測定プログラムの設定にはスプラインの基礎知識が必要で、モジュール・圧力角・歯数を正確に入力しないと測定結果が意味をなしません。CMM検査の前に、図面からこれらのパラメータを正しく読み取れるかどうか確認しておくことが重要です。

スプラインゲージの対応規格・材質・測定精度の詳細については、専門メーカーの情報が参考になります。

規格品インボリュートスプラインゲージの詳細（株式会社ファム）

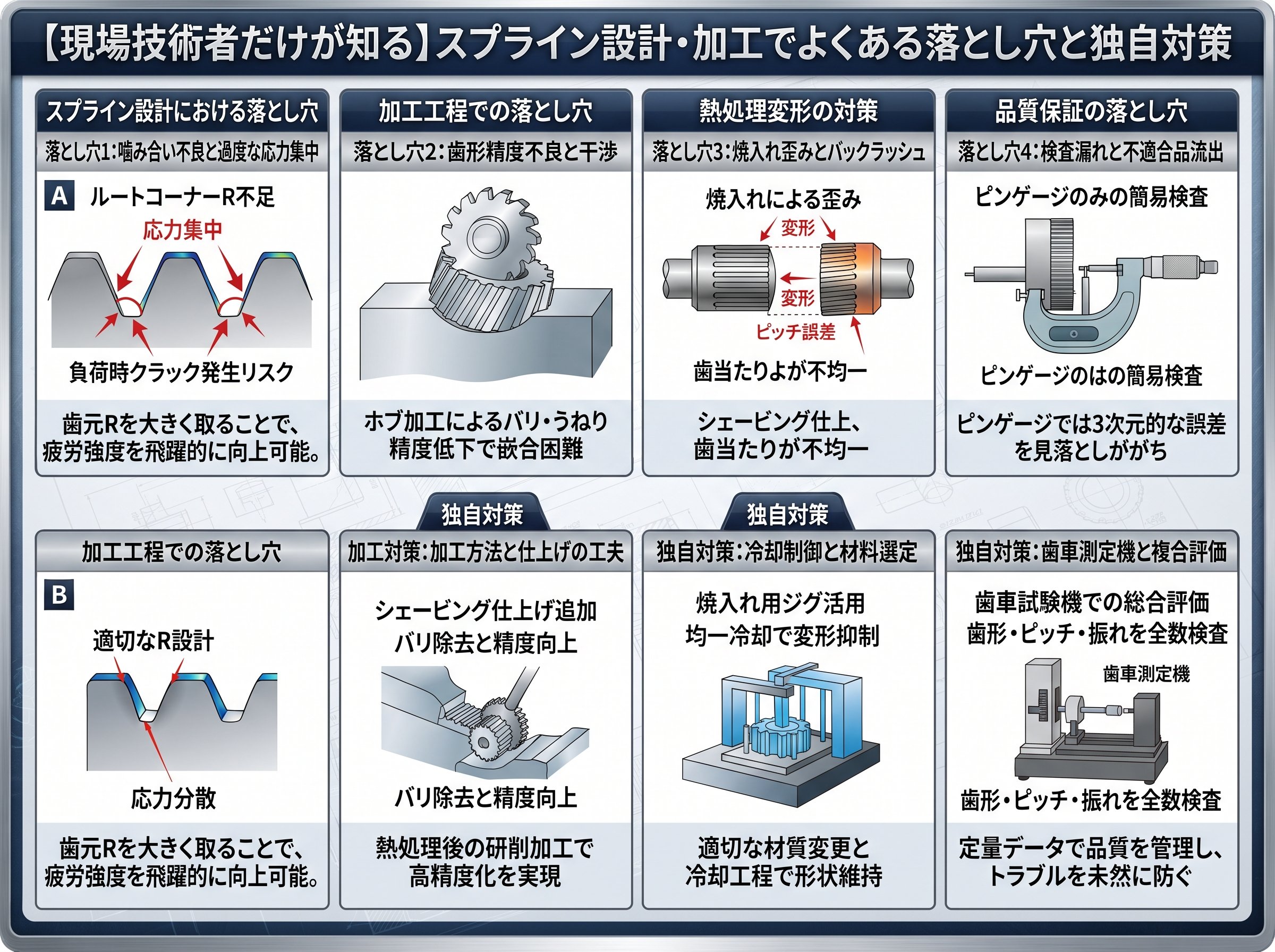

【現場技術者だけが知る】スプライン設計・加工でよくある落とし穴と独自対策

規格書や教科書には載っていない「現場レベルの落とし穴」が、インボリュートスプラインにはいくつか存在します。これらを知っているかどうかが、手戻りゼロとロス発生の分かれ目になります。

**落とし穴①：NT8（歯数8）の転位係数は+0.8ではなく+0.9**

旧JIS D 2001系スプライン（圧力角20°）で多く見られる実例として、転位係数の問題があります。多くのエンジニアは「転位係数は+0.8」と思い込んでいますが、歯数8の場合は+0.9が正しい規格値です。また、モジュール3.75では+0.967や+0.633など、さらに変則的な値が設定されています。切削工具メーカーへの発注図面に転位係数の記載ミスがあった場合、工具が標準と異なるプロファイルで製作されてしまい、加工後のゲージ検査でNG判定になります。自分で気づかなければ、製作済みの工具代と加工代が全て損失になります。

設計時に旧JIS D 2001系の諸元を使う場合は、転位係数を規格表から必ず直接引用することが条件です。

**落とし穴②：「圧力角30°」と「圧力角20°（大径合わせ）」の混在図面**

現行のISO 4156（圧力角30°・37.5°・45°、歯面合わせ）と旧JIS D 2001（圧力角20°、大径合わせ）は互換性がありません。しかし長年の改訂・廃止の経緯から、古い設備図や修理図面には「JIS B 1603」と書かれているのに中身は旧JIS D 2001系、というケースが混在しています。外注に図面を渡す前に圧力角と中心合わせ方式を必ず口頭でも確認することが安全です。

**落とし穴③：はめあい形式「H/h」と「H/k」の取り違え**

H/hはすきまばめの基準（有効すきまゼロ）であり、H/kは中間ばめ（最大有効しめしろあり）です。両者を取り違えて製作すると、H/hのつもりで製作したスプラインがH/kの穴と圧入することになり、組み付けで異常な力が必要になるか、最悪の場合は軸が抜けなくなります。はめあい種類は確認が原則です。

**落とし穴④：スプラインの「結合長さ（gr）」の見落とし**

はめあいの種類と公差だけを気にして、結合長さ（軸方向のかみ合い長さ）を確認し忘れるケースがあります。JIS B 1603の用語定義では、「結合長さ（gr）＝相手スプラインと接触している軸方向の長さ」であり、「滑動長さ（gw）＝滑動時に接触する最大軸方向長さ」と明確に区別されています。動力伝達用途では結合長さが歯のピッチ円径の1倍以上確保されていることが一般的な目安です。この確認を怠ると、歯面の接触圧力が計算値より大幅に高くなり、早期摩耗や歯面破損につながります。

これらの落とし穴に共通するのは、「規格表の数値を鵜呑みにせず、設計パラメータを一から確認する」という姿勢の重要性です。計算やゲージ検査を補助するツールとしてCADソフトへのスプライン計算機能追加も有効ですが、どのツールを使う場合でも元の規格番号と圧力角・はめあい種類が一致していることを確認することが最初の手順です。

インボリュートスプライン規格に関するISO 4156の最新情報と日本規格協会による邦訳版の詳細はこちらで確認できます。

インボリュートスプラインに関するISO規格の邦訳版発行情報（日本規格協会）
