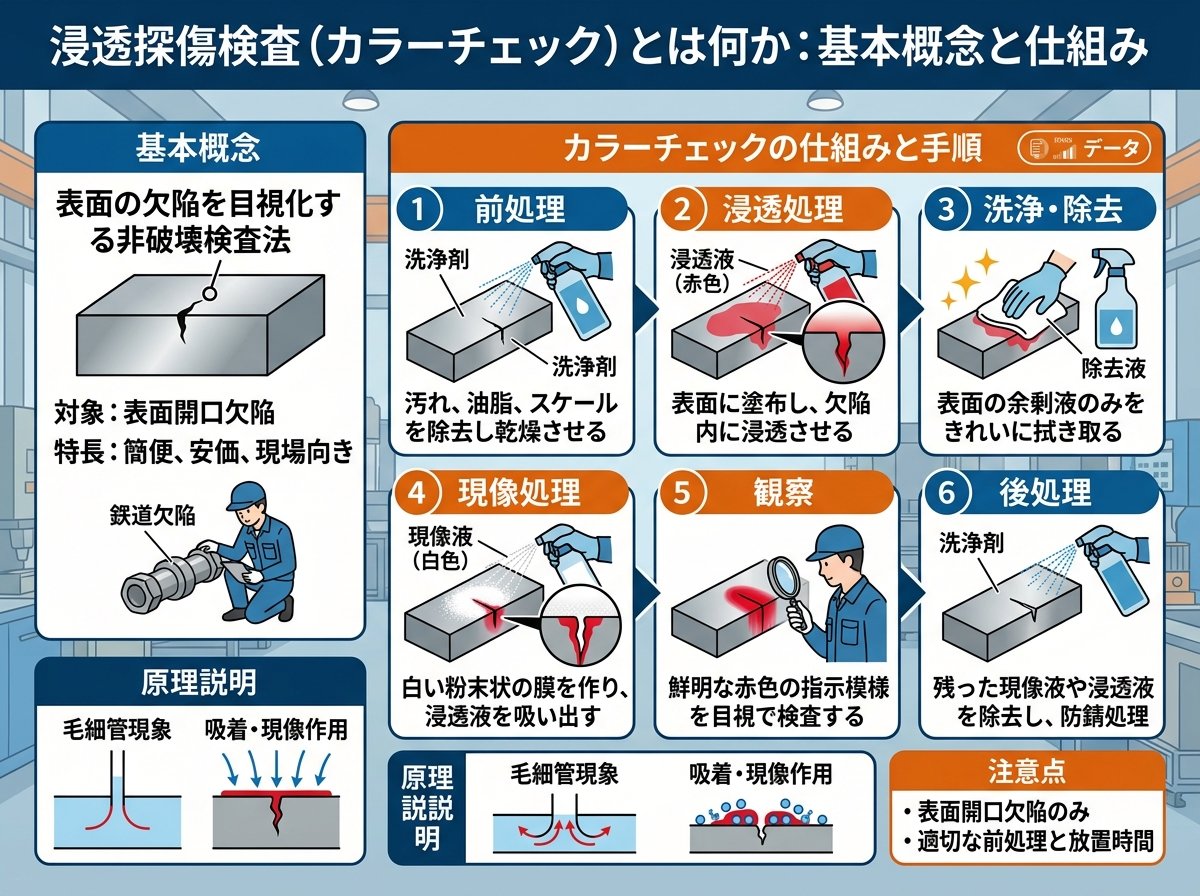

浸透探傷検査（カラーチェック）とは何か：基本概念と仕組み

カラーチェックとは、正式名称を「染色浸透探傷試験」または「浸透探傷試験（PT：Penetrant Testing）」と呼ぶ非破壊検査の一種です。金属・非金属を問わず、表面に開口しているクラックやブローホール、ピンホールといった微細な欠陥を、赤色の浸透液と白色の現像剤を使って視覚化する検査方法です。製造現場では「カラーチェック」という通称のほうが広く浸透しており、溶接部の品質確認を中心に、ステンレス製品・鋳造品・板金加工品など多岐にわたる分野で活用されています。

この検査の原理は、毛細管現象です。赤色染色浸透液を試験体の表面に塗布すると、液体はキズの内部へ自然に吸い込まれていきます。表面の余剰液を洗浄除去したあとに白色の現像剤を塗布すると、キズ内部に残った赤い浸透液が現像剤に吸い上げられ、白地に赤色の指示模様として浮かび上がります。目視でその模様を確認することで、欠陥の有無・大きさ・形状を判断できます。

つまり、壊さずにキズを見つける方法です。

カラーチェック（染色浸透探傷試験）が他の非破壊検査と大きく異なる点は、材質を選ばないことにあります。磁粉探傷試験（MT）は強磁性体にしか使えませんが、カラーチェックはステンレス鋼やアルミ合金、さらにセラミックスのような非金属にも適用できます。一方で、**内部欠陥の検出には対応していません**。あくまでも「表面に開口している欠陥」だけを検出する手法であるため、内部のブローホールや溶け込み不良を検知したい場合は超音波探傷試験（UT）や放射線探傷試験（RT）を組み合わせる必要があります。

検査方法	対象欠陥	材質制限	特徴
カラーチェック（PT）	表面開口欠陥のみ	なし（金属・非金属OK）	スプレー缶3本で手軽に実施できる
磁粉探傷試験（MT）	表面〜浅い内部欠陥	強磁性体のみ	線状欠陥に高感度・ステンレス不可
超音波探傷試験（UT）	内部欠陥全般	ほぼなし	内部の深い欠陥まで検出可能
放射線探傷試験（RT）	内部欠陥全般	ほぼなし	X線・γ線で内部構造を画像化できる

現場でよく使われる代表的な探傷剤は、タセット社の「カラーチェック」シリーズです。洗浄液（FR-Q）・浸透液（FP-S）・現像液（FD-S）の3本のスプレー缶で構成されており、これが「カラーチェック＝3本セット」という認識が現場に定着した背景でもあります。なお、染色浸透探傷試験（カラーチェック）と蛍光浸透探傷試験の違いは観察方法にあり、後者は紫外線ランプ下での観察が必要で、染色タイプより微細な欠陥（深さ30μm・幅1.5μm）まで検出できます。

これが基本です。

参考：カラーチェック（染色浸透探傷試験）の詳細な検出能力と使い方についての公式情報は下記をご確認ください。
タセト株式会社｜浸透探傷試験（カラーチェック）の種類・手順・検出能力

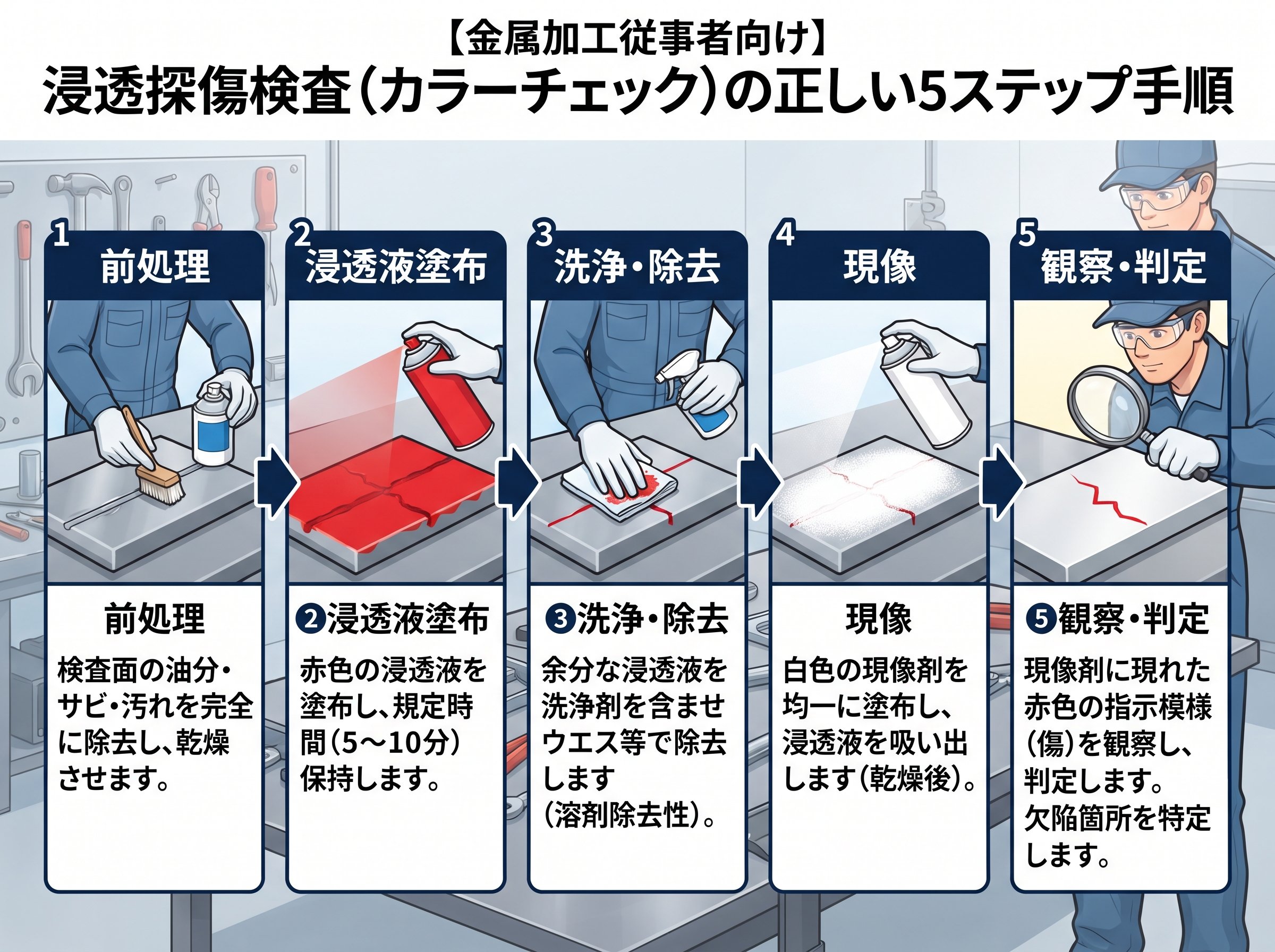

浸透探傷検査・カラーチェックの正しい5ステップ手順：前処理から観察まで

カラーチェックの手順は、①前処理 → ②浸透処理 → ③除去・洗浄処理 → ④現像処理 → ⑤観察という5段階で構成されています。この順序を崩したり、どこかの工程を省略したりすると、正しい検査結果は得られません。各工程の意味と注意点を正確に理解しておくことが、現場での失敗ゼロにつながります。

**① 前処理（洗浄・乾燥）**

最初の工程が最も重要です。検査面に油脂・汚れ・酸化膜・スパッタ・塗膜などが残っていると、浸透液がキズの内部に入り込めず、欠陥を検出できなくなります。洗浄液（FR-Q等）を含ませたウエスで検査面全体を拭き取り、目視で汚れが完全に除去されていることを確認してから、十分に乾燥させます。乾燥が不十分なまま次の工程に進むと浸透液が希釈されてしまうため、焦らずに乾燥時間を確保することが大切です。

前処理が命です。

**② 浸透処理（浸透液の塗布と放置）**

洗浄・乾燥が完了したら、赤色の浸透液（FP-S等）をスプレーで均一に塗布します。塗布後は、キズ内部に浸透液が十分に浸み込むまで放置します。この「浸透時間」はJIS Z 2343-1規格により、通常5〜60分と定められています。浸透時間が短すぎると微細なキズを見落とすリスクがあり、長すぎると浸透液が乾燥して現像時に正確な指示模様が出にくくなります。また、作業環境の温度も重要で、JIS規格では試験面温度を**10〜50℃の範囲**とすることが原則です。5℃以下や50℃以上の環境では使用条件が変わるため、メーカーの指示に従い探傷剤を選定する必要があります。

温度条件	浸透時間の目安	注意点
10〜50℃（標準）	5〜60分	JIS Z 2343-1規格の標準範囲
低温（5〜10℃）	長めに設定	浸透速度が遅くなるため延長が必要
高温（50〜80℃）	短めに設定	浸透液が乾燥しやすく染料退色のリスクあり
80℃以上	原則使用不可	染料退色が起こりやすく正確な検査が困難

**③ 除去・洗浄処理（余剰浸透液の拭き取り）**

浸透時間が終わったら、表面に残った余剰浸透液を除去します。まず乾いたウエスで大まかに拭き取り、次に洗浄液を少量含ませたウエスで丁寧に除去します。このとき、力を入れすぎたり洗浄液を直接スプレーしたりすると、キズ内部に浸透した液まで洗い流してしまいます。欠陥の見落としにつながるため、力加減を一定に保ちながら、軽く拭くイメージで作業することが重要です。逆に、除去が不十分だと現像後に検査面全体が赤くなり、欠陥の有無が判別できなくなります。加減が大切ですね。

**④ 現像処理（現像剤の塗布）**

余剰浸透液の除去が完了したら、白色の現像剤（FD-S等）を塗布します。現像剤は使用前に十分に攪拌し、検査面から20〜30cm程度の距離を保ちながら薄く均一にスプレーします。現像時間は通常10〜30分です。現像剤が厚すぎると欠陥からの染み出しが埋もれて見えにくくなり、薄すぎると可視化が不十分になります。

**⑤ 観察（欠陥の確認）**

現像剤が乾いたら、十分な明るさのある場所で検査面を観察します。クラック・ピンホール・ブローホールがある箇所は、白地に赤色の指示模様として浮かび上がります。観察時は照明の角度を変えながら確認し、見落としを防ぐ工夫が必要です。指示模様の形状・大きさ・分布をもとに、JIS規格や製品仕様に基づいた合否判定を行います。

参考：溶接情報センターによる浸透探傷試験の手順と各検査方法の比較については下記を参照できます。
溶接情報センター（JWS）｜浸透探傷試験を適用するときの注意点（Q&A）

浸透探傷検査・カラーチェックの判定基準とJIS規格：合格ラインの正確な見極め方

カラーチェックを実施するだけでは不十分です。観察後の「合否判定」を正確に行うための基準を理解していなければ、検査そのものが機能しません。判定の根拠となるのはJIS Z 2343シリーズ（非破壊試験－浸透探傷試験）で、このJIS規格が検査手順・判定基準・技術者の要件まで細かく定めています。

JIS規格に基づく判定の基本は「表面に開口した欠陥の有無・サイズ・分布状態」の確認です。具体的には以下の点をチェックします。

• 🔴 線状指示模様：長さが製品仕様に規定された許容値を超えていないか。溶接部では特に溶接線方向のクラックに注意が必要です。
• 🟠 円形指示模様：直径が規定値を超えていないか。ブローホールやピンホールが対象で、直径2mm以上の場合は不合格とする基準が多いです。
• 🔵 密集指示模様：一定エリアに欠陥が集中している場合は、個々のサイズが小さくても不合格となるケースがあります。応力集中部位では特に厳しい管理が求められます。

製品の種類ごとに合格基準が異なる点も重要です。たとえば、溶接部品（プラント配管・圧力容器など）では「クラック・ピンホール・ブローホールが一切ないこと」が合格の条件となることが多く、鋳造品では角部や肉厚変化部位が欠陥の発生しやすいポイントとして重点観察されます。板金加工品の場合は、曲げ部やスポット溶接部に割れや打痕が発生しやすいため、これらの箇所を中心に検査することが基本になります。

これが原則です。

また、観察時の判定ミスを防ぐためにいくつかの実践的な注意点があります。まず、「偽指示」と呼ばれる誤検出に注意してください。前処理が不十分だと汚れが残り、欠陥のない箇所でも赤い模様が出ることがあります。また、現像剤の塗布ムラによってキズが隠れるケースもあります。観察は検査終了直後だけでなく、現像後10〜30分の間に複数回確認を行うことで、見落としのリスクを大幅に低減できます。

欠陥の種類	指示模様の形状	主な発生箇所	合否の目安
クラック（割れ）	細長い線状の赤い模様	溶接部・熱影響部	長さに関わらず原則不合格
ブローホール	点状〜楕円形の赤い模様	溶接部・鋳造部	径・個数・密集状態で判定
ピンホール（貫通孔）	鮮明な点状の赤い模様	薄板溶接部・鋳造品	原則不合格（特に圧力容器）
融合不良	長い線状・帯状の模様	溶接継ぎ目・開先部	原則不合格

参考：JIS Z 2343（浸透探傷試験規格）の内容と最新改定情報については下記で確認できます。
kikakurui.com｜JISZ2343-1:2017 非破壊試験－浸透探傷試験－第1部：一般通則

浸透探傷検査・カラーチェックの資格と公的検査への対応：知らないと損するポイント

「カラーチェックに資格はない」という認識は半分正しく、半分は危険な思い込みです。

自社内での品質管理目的で行うカラーチェックには、法的に義務付けられた資格はありません。検査手順が比較的シンプルであることから、現場のベテランが「見よう見まね」で実施しているケースも少なくありません。しかし、実際には検査精度が作業者の技量に大きく依存するため、経験の浅い担当者がクラックや微小ブローホールを見落とすリスクは決して低くないのが現状です。

問題は、公的な工事や外部発注の検査においてです。

タセト社の公式Q&Aでも明示されているように、「公的な工事や検査では技量認定資格を要求されるケースが増加しています」とあります。具体的には、**JIS Z 2305（非破壊試験技術者の資格及び認証）**に基づいて日本非破壊検査協会（JSNDI）が毎年春期・秋期に実施している資格試験が該当します。この資格はレベル1・レベル2・レベル3の3段階に分かれており、浸透探傷試験（PT）の分野でも取得が可能です。なお、2021年春期の新規試験合格率はレベル1で43.7%・レベル2で30.2%・レベル3で11.7%と、決して簡単ではありません。

資格なしでは現場に立てないケースがあります。

特に、プラント・圧力容器・橋梁・官公庁関連の工事では、JIS Z 2305に基づく有資格者による検査報告書の提出を求められることが標準化しつつあります。資格のない担当者が検査を行っても、その結果が公式書類として認められないケースがあるため、発注側から「やり直し」を求められる事態も発生します。これは時間的損失だけでなく、追加コストの発生や納期遅延にもつながる実害です。

• 🏭 自社内検査：資格は不要だが、技量の高さが精度に直結する。技量認定を持つ担当者を育成・配置することが望ましい。
• 🏗️ 公的工事・プラント関連：JIS Z 2305に基づく有資格者（PT Level 1以上）の実施・立会が求められるケースが増加している。
• 📄 検査報告書の提出が必要な場合：資格者の氏名・資格番号・有効期限の記載が求められることがある。書類不備による手戻りに注意が必要。

一方で、蛍光浸透探傷試験は染色タイプ（カラーチェック）より検出精度が高く、航空宇宙・原子力関連では必須とされる場面があります。蛍光タイプの最小検出キズは深さ30μm・幅1.5μm（実務レベル）に対し、染色タイプは深さ50μm・幅2.5μm（実務レベル）程度とされており、約2倍弱の感度差があります。どちらを選択するかは、検査要求精度と現場環境の両面から判断することが必要です。

参考：JIS Z 2305に基づく非破壊試験技術者の資格認証制度の全体像は下記で確認できます。
日本非破壊検査協会（JSNDI）｜資格認証制度概要（PDF）

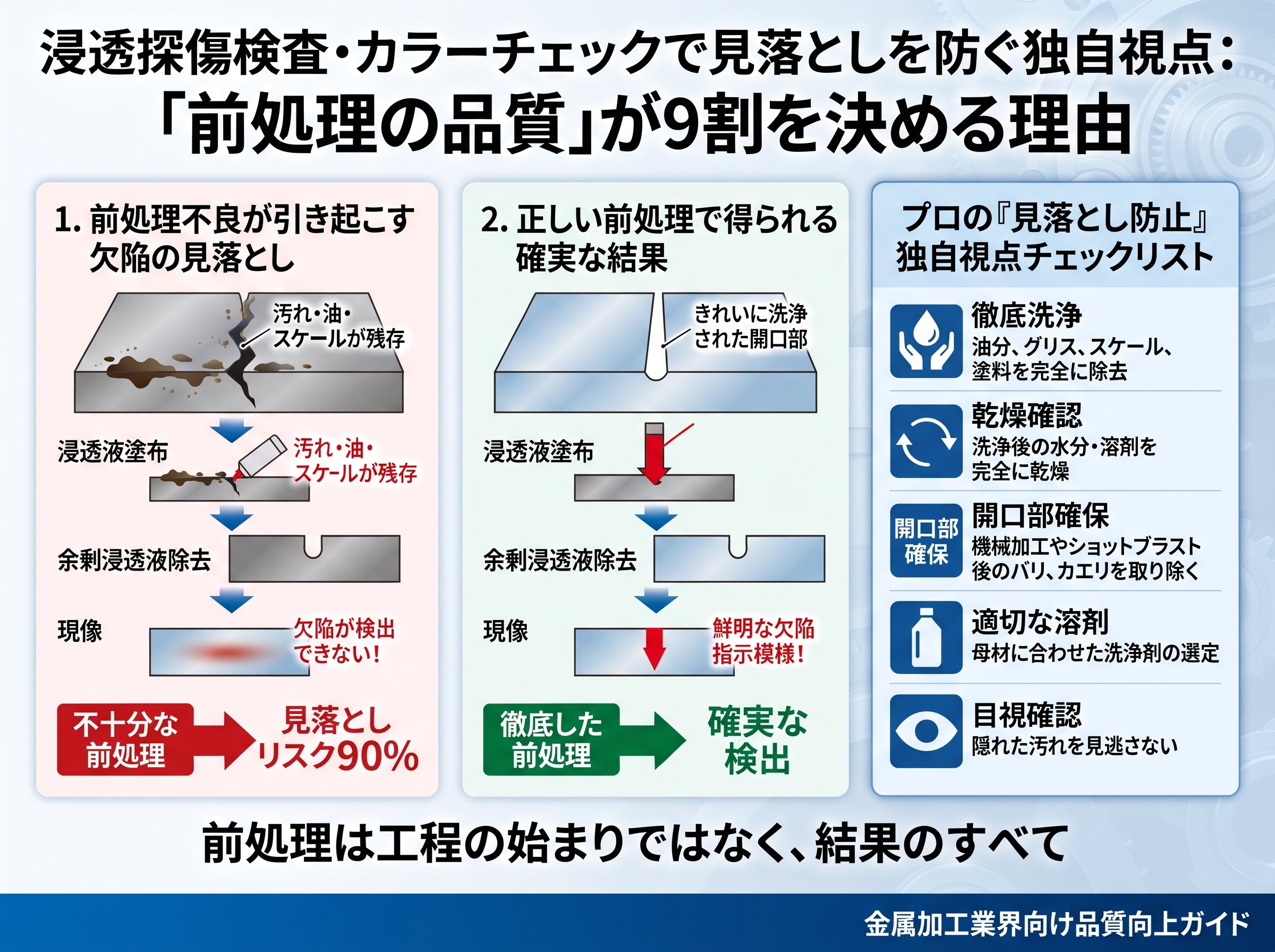

浸透探傷検査・カラーチェックで見落としを防ぐ独自視点：「前処理の品質」が9割を決める理由

カラーチェックの失敗の大半は、「前処理の手抜き」から始まります。これは、検査を長年やってきた現場の人間なら体感として知っていることですが、意外なほど教育の場面では軽視されがちです。

なぜ前処理がそれほど重要なのか、原理から考えてみます。カラーチェックは毛細管現象を利用した検査です。毛細管現象が機能するためには、「キズの内部が空洞であること」が前提条件です。しかし、キズの内部に油脂・加工油・スパッタ・酸化被膜などが詰まっていると、浸透液が入り込む隙間がなくなります。この状態で浸透液を塗布しても、指示模様は出ません。つまり、欠陥があっても「合格」と誤判定されてしまいます。

これは怖いことですね。

金属加工の現場では、機械加工後の部品に切削油が付着していることが極めて多く、溶接後のSUS製品にはグラインダー研磨の粉塵が残留することもよくあります。これらは目視では確認しにくいため、「洗浄しているつもり」でも実際には欠陥部に汚染物質が残ったままになっているケースが少なくありません。

正しい前処理のポイントは次の3点です。

• 🧹 洗浄液の選定：石油系洗浄液（油脂除去に強い）とアルコール系洗浄液（揮発性が高く精密洗浄向き）では適用場面が異なる。ステンレス材料にはアルコール系や専用洗浄液が推奨される場合が多い。
• ⏱️ 乾燥時間の確保：洗浄後に水分や溶剤が表面に残ったまま浸透液を塗布すると浸透液が希釈される。夏場でも最低2〜3分、冬場は5分以上の乾燥時間を設けることが目安になる。
• 🔎 目視確認の徹底：洗浄後に蛍光灯下で表面を確認し、光沢の差・色ムラ・残留物がないかをチェックする。疑わしい箇所は再度洗浄する。

また、しばしば見落とされる点として「研磨加工後の表面はカラーチェックに不向き」というケースがあります。グラインダーや砥石で表面を研磨すると、金属表面の一部が塑性変形して欠陥の開口部をふさいでしまうことがあります（スミアリングと呼ばれる現象）。この場合、化学的なエッチング処理（酸洗浄）で塑性変形層を除去してから検査する必要があります。研磨直後に検査しても正確な結果は出ません。

前処理の品質こそが、カラーチェック全体の信頼性を左右します。日本溶接協会をはじめ、各種専門機関の技術資料でも「前処理の不十分さが欠陥見落としの最大原因」として繰り返し指摘されています。手順のルーティン化だけでなく、なぜその処理が必要なのかという「理由の理解」が、現場の品質水準を一段階引き上げるカギになります。

参考：溶接部の浸透探傷試験における前処理・浸透時間・温度条件の技術的詳細は下記のJIS解説を参照してください。
溶接情報センター（JWS）｜浸透時間の設定と温度条件に関するQ&A

浸透探傷検査・カラーチェックと他の非破壊検査の組み合わせ：表面だけでは守れない品質保証

カラーチェックは非常に手軽で有用な検査ですが、「表面に開口していない欠陥は検出できない」という根本的な限界があります。この限界を理解せずにカラーチェックだけで品質保証を完結させようとすると、製品の内部に致命的な欠陥が潜んだまま出荷されるリスクが生じます。

特に注意すべきは、溶接内部の融合不良・割れ・空洞といった欠陥です。これらは表面に開口していないため、いくら丁寧にカラーチェックを行っても検出できません。プラント配管や圧力容器のような高圧・高温環境で使用される製品では、このような内部欠陥が運転中に破断・漏洩の原因となるリスクがあり、人身事故や設備損傷につながる可能性も否定できません。表面だけ確認しても安心はできません。

こうした内部欠陥に対応するための補完的な検査手法として、以下の2つが現場でよく組み合わせて使われます。

• 🔊 超音波探傷試験（UT）：超音波を材料内部に送信し、欠陥からの反射波を受信して内部の欠陥を可視化する方法。溶接部の内部割れや融合不良の検出に非常に有効で、厚みのある部材にも対応できる。1回の検査コストはおおよそ5万5,000円〜6万5,000円程度が相場とされている。
• ☢️ 放射線探傷試験（RT）：X線またはγ線を使って内部構造を画像化する方法。溶接部のブローホール・スラグ巻き込みの検出に優れており、航空・宇宙・原子力関連では必須とされる場面も多い。放射線管理区域の設定が必要なため、設備投資と法規制対応が必要になる。

製品の使用環境・安全要件・コストのバランスを考慮しながら、カラーチェックと上記の内部検査を適切に組み合わせることが、真の品質保証につながります。特に、食品・医薬品・半導体関連のプラントや高圧ガス設備では、法令や顧客仕様書で複数の非破壊検査の実施が要求されているケースが多いため、検査計画の段階から複合的な対応を設計しておくことが現場の損失防止につながります。

製品・用途	カラーチェック（PT）	超音波（UT）	放射線（RT）
ステンレス配管（プラント）	✅ 必須（溶接表面）	✅ 推奨（内部確認）	場合による
鋳造機械部品	✅ 表面確認に有効	✅ 内部空洞の検出に有効	✅ 複雑形状に有効
板金加工品（一般産業）	✅ 溶接部確認に適用	場合による	通常不要
航空・宇宙関連部品	✅（蛍光PTが主流）	✅ 必須	✅ 必須

カラーチェックはあくまで「一つのツール」です。それ単独で製品品質を完全に担保できるわけではなく、他の非破壊検査や外観検査・寸法検査と組み合わせることで初めて信頼性の高い品質保証体系が完成します。製品の重要度と検査コストのバランスを取りながら、最適な検査計画を現場で設計していくことが、金属加工に従事するすべての技術者に求められる実力です。

参考：非破壊検査の種類・費用相場・選び方については下記のコラムが参考になります。
スリーアール｜非破壊検査の費用相場と種類による違いを解説
