スポット溶接の基礎知識と電極の選び方
スポット溶接の基本原理から応用まで、溶接技術者が知っておくべき知識を徹底解説します。設備選びのポイントや溶接強度を高める条件設定など、現場で役立つノウハウを紹介します。あなたの工場でのスポット溶接はどのように改善できますか？

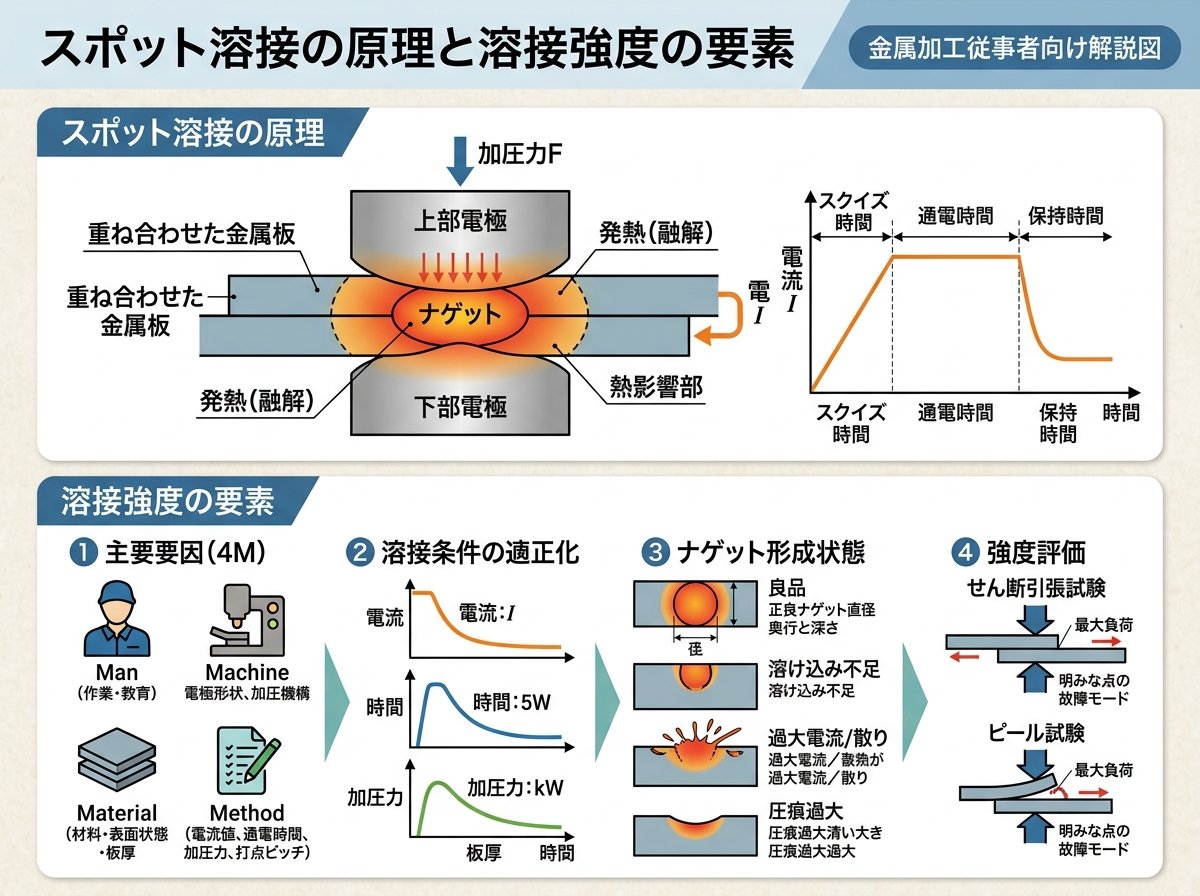

スポット溶接は電気抵抗溶接の一種であり、圧接法に分類される接合技術です。この溶接方法の基本原理は非常にシンプルですが、そのメカニズムを理解することで、より高品質な溶接を実現できます。
スポット溶接の原理は、重ね合わせた金属板を電極（チップ）で挟み、大電流を流すことによる電気抵抗発熱（ジュール熱）を利用します。溶接のプロセスは主に以下の3ステップで構成されています。
特に重要なのは、ジュール熱（Q）の発生量です。これは以下の式で表されます。
Q = 0.24 × I² × R × t
ここで、I は電流（アンペア）、R は抵抗（オーム）、t は通電時間（秒）です。この式から分かるように、電流値が溶接品質に最も大きな影響を与えます。電流値が2倍になると発熱量は4倍になるため、電流制御の精度が溶接品質の安定性に直結します。
溶接強度に影響を与える要素として最も重要なのは「ナゲット径」です。ナゲット径が大きくなるほど引張強度は向上しますが、電極の過度な圧入や熱影響による材料特性の変化にも注意が必要です。
また、溶接強度を損なう主な要因には以下のようなものがあります。
これらの問題を最小限に抑えるためには、適切な溶接条件の設定と設備の定期的なメンテナンスが欠かせません。

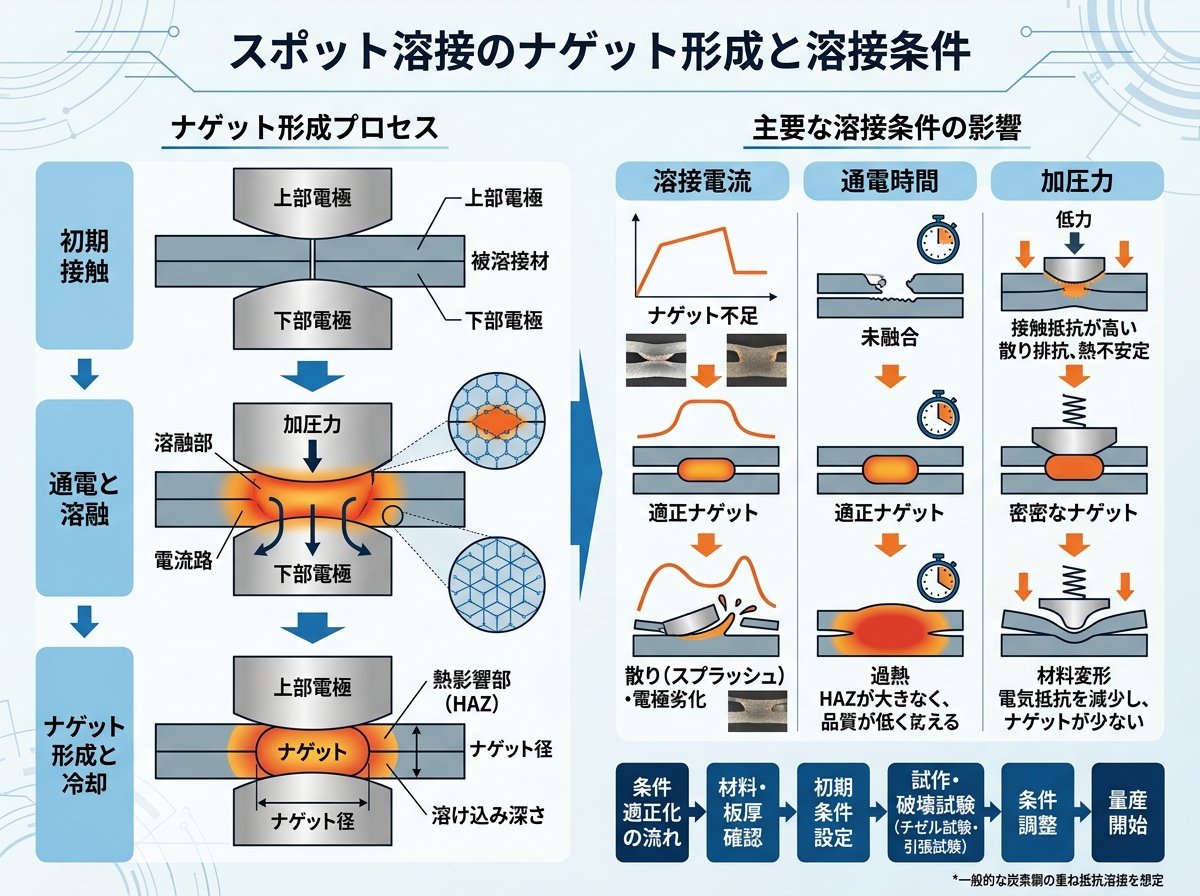

ナゲットは溶接強度の核となる部分であり、その形成メカニズムを理解することは高品質な溶接を実現する上で非常に重要です。ナゲットとは、母材同士が溶け合って固まった部分のことで、その径の大きさが直接溶接強度に影響します。
ナゲット形成に影響を与える溶接条件は主に4つあります。これらはスポット溶接の「4条件」と呼ばれ、相互に関連し合っています。
① 加圧力
加圧力は電極から母材へ電流を効率よく供給し、通電後も溶着部の機械的特性を向上させる役割を担います。加圧力が大きすぎると通電面積が拡大し、電流密度が低下してナゲットが小さくなります。逆に小さすぎると、スパッタ（溶融金属の飛散）が発生し、ブローホールや表散り、中散りなどの欠陥につながります。
② 溶接電流
溶接電流はナゲット径に最も大きな影響を与える要素です。電流が大きくなるほどナゲット径は増大し、強度も向上します。しかし、加圧力とのバランスが崩れると中散りが発生することがあります。電流と加圧力には相関関係があるため、両者のバランスが重要です。
③ 通電時間
通電時間もナゲット形成に大きく関わります。溶接部で発生する熱量は通電時間とともに増加しますが、あるポイント（飽和時間）を超えると周囲に逃げる熱量も増えるため、ナゲット径はそれ以上大きくなりません。むしろ、過度な通電はチップの圧痕や熱ひずみを増大させ、外観品質を損なう原因となります。
④ 電極（チップ）の状態
電極の先端径や表面状態もナゲット形成に大きく影響します。電極先端が大きすぎるとナゲットは小さくなり、小さすぎても理想的なナゲットは形成されません。また、使用に伴う電極の汚れや摩耗は抵抗値を増加させ、適切な電流が流れなくなります。連続使用によって電極が赤熱すると早期摩耗が進行し、溶接電流が大きく低下します。
これらの条件に加え、重要な環境要因として以下の点にも注意が必要です。
理想的なナゲット形成のためには、これらの条件を総合的に管理し、定期的に溶接品質を検証することが重要です。特に生産ラインでは、電極の定期的な整形やメンテナンスが安定した溶接品質を維持するための鍵となります。
スポット溶接において電極（チップ）は溶接品質を左右する最も重要な要素の一つです。適切な電極の選択とメンテナンスは、安定した溶接品質の確保と生産効率の向上に直結します。
電極材料の選択基準
電極材料には主に銅合金が使用されますが、用途に応じて様々な種類があります。一般的な選択基準は以下の通りです。
代表的な電極材料には以下のようなものがあります。
| 電極材料 | 特徴 | 適用例 |
|---|---|---|
| クロム銅 | 導電性と強度のバランスが良い | 一般的な鋼板の溶接 |
| クロムジルコニウム銅 | 高温強度に優れる | 連続溶接、高負荷用途 |
| タングステン銅 | 耐摩耗性に優れる | アルミニウム合金の溶接 |
| モリブデン | 高温での強度が極めて高い | 特殊合金、難溶接材料 |
電極形状の重要性
電極の先端形状は溶接品質に大きな影響を与えます。主な電極形状とその特徴は以下の通りです。
電極先端径は溶接する材料の板厚によって選定する必要があります。一般的な目安として、先端径は板厚の約5倍程度が推奨されますが、材料特性や要求される強度によって調整が必要です。
電極寿命を延ばすためのメンテナンス方法
電極は使用するにつれて先端が摩耗し汚れが付着するため、定期的なメンテナンスが必要です。寿命を延ばすための主なポイントは以下の通りです。
意外と見落とされがちなのが、電極の冷却システムの管理です。水冷電極の場合、冷却水の温度上昇や流量低下が電極寿命を大幅に縮める原因となります。定期的な冷却水の点検と、必要に応じた冷却システムのメンテナンスを行うことが重要です。
また、電極交換の目安として、先端径が初期値の1.3倍を超えた場合や、明らかな変形・損傷が見られる場合には交換を検討すべきです。計画的な電極管理により、突発的な品質問題を未然に防ぎ、安定した溶接品質を維持することができます。

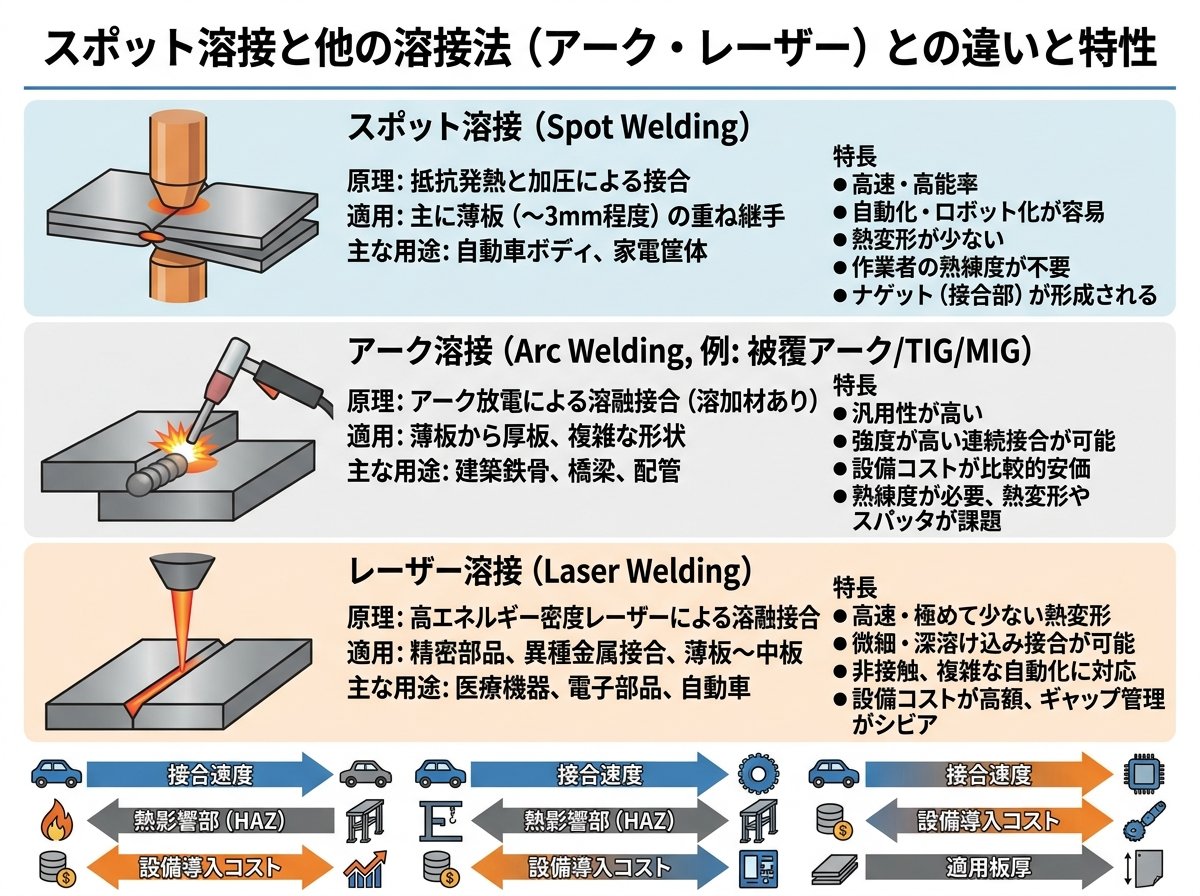

金属接合技術には様々な種類がありますが、スポット溶接は他の溶接法と比較して独自の特性を持っています。ここでは、スポット溶接と他の主要な溶接法との違いを明確にし、それぞれの適用場面について解説します。
スポット溶接とアーク溶接の比較
アーク溶接が電極と母材の間に発生するアークの熱を利用するのに対し、スポット溶接は母材自体の抵抗発熱を利用します。主な違いは以下の通りです。
| 比較項目 | スポット溶接 | アーク溶接 |
|---|---|---|
| 熱源 | 抵抗発熱（ジュール熱） | アーク放電 |
| 溶接材料 | 不要 | 溶接棒やワイヤーが必要 |
| 溶接速度 | 非常に速い（秒単位） | 比較的遅い |
| 適用板厚 | 薄板（～3mm程度） | 広範囲（薄板～厚板） |
| 自動化 | 容易 | 複雑なシステムが必要 |
| 外観 | 打痕が残る | 溶接ビードが形成される |
| コスト | 設備費用は高いが運用コスト低い | 設備費用は低いが技能者が必要 |
スポット溶接とタック溶接の違い
タック溶接はスポット溶接と混同されることがありますが、明確な違いがあります。タック溶接は本溶接前の仮止め目的で行われる一時的な溶接であるのに対し、スポット溶接は本接合として使用されます。タック溶接はアーク溶接やMIG溶接などの手法で行われることが多く、恒久的な接合強度を持たせる目的ではなく、部材の位置決めや仮固定が主な目的です。
スポット溶接と拡散接合の比較
拡散接合は、重ね合わせた接合材に加熱と加圧を同時に加えることで原子の拡散（相互拡散）を促し、接合する方法です。スポット溶接との主な違いは以下の通りです。
拡散接合は変形を最小限に抑えたい場合に有効で、基板パターンへの接合などに適しています。ただし、スポット溶接に比べて長い加工時間と高温環境が必要になるため、生産効率の面ではスポット溶接が優位です。
パラレルギャップ溶接の特性
パラレルギャップ溶接はスポット溶接の応用技術の一つで、電極間に小さな隙間（ギャップ）を作り、微細なワークをシリーズ溶接する方法です。電子部品の製造や基板への配線接続などの精密作業に適しており、基板への金線ボンディングや、基板の修復、基板への端子やワイヤー溶接などに使用されます。通常のスポット溶接に比べて、より精密な制御と小型の設備が必要です。
クロスワイヤー溶接の特徴
クロスワイヤー溶接は2本の金属ワイヤーの交点を重ねて抵抗溶接する技法です。特にステンレスワイヤーなどは非常に美しく溶接することが可能です。接触抵抗が理想的に作用するため、良好な溶接結果を得ることができます。フィルターやメッシュ製品の製造などに広く活用されています。
それぞれの溶接法には固有の長所と短所があり、適材適所で使い分けることが重要です。スポット溶接は特に自動車製造や家電製品製造など、大量生産が必要な薄板金属の接合において最も効率的な選択肢となります。
スポット溶接技術は長い歴史を持ちますが、近年のデジタル技術や材料科学の発展により、大きな進化を遂げています。従来のスポット溶接の課題を克服する最新技術と、各製造分野での応用例について解説します。
デジタル制御とモニタリング技術の進化
