アブレシブ摩耗の対策と原因・種類を徹底解説

アブレシブ摩耗の対策と原因・種類・表面処理まで現場目線で解説

硬くすれば摩耗は止まると思うと、工具交換コストが3倍になります。

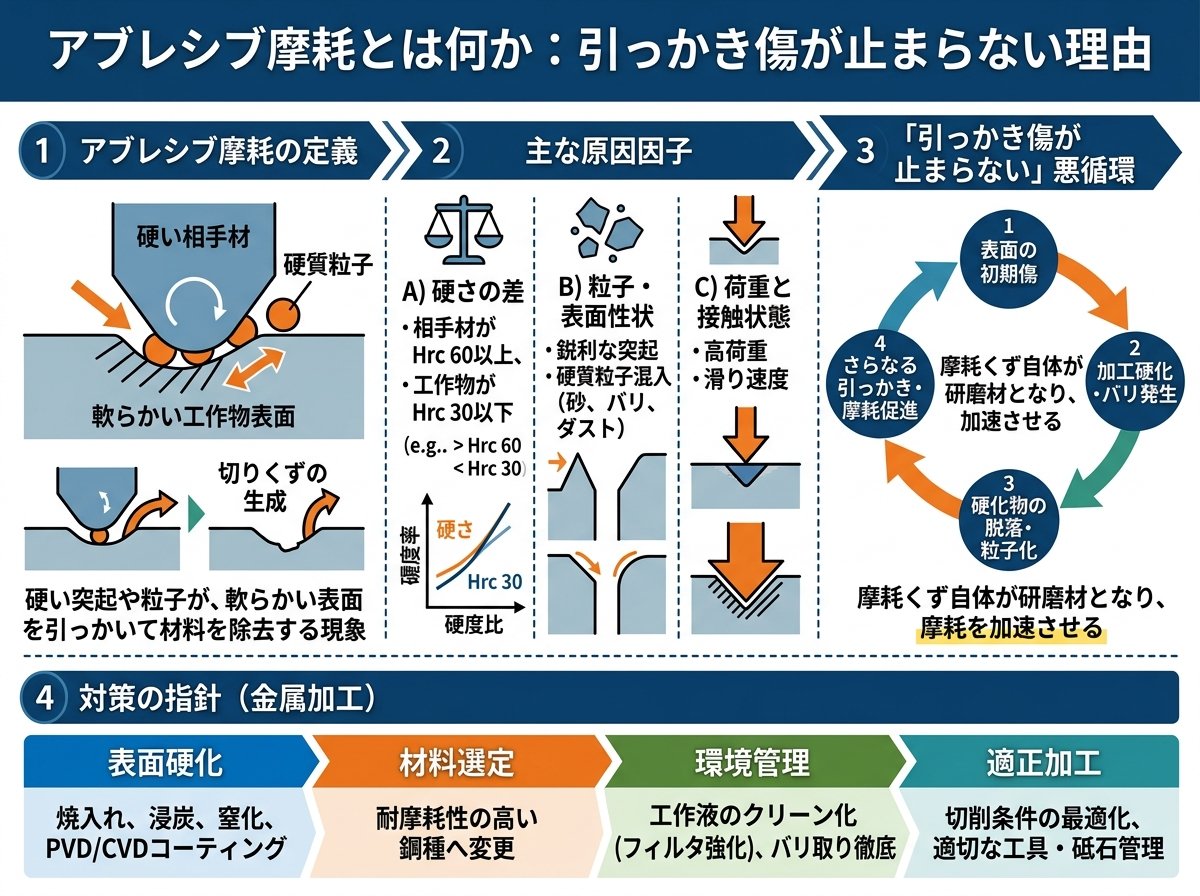

アブレシブ摩耗とは何か：引っかき傷が止まらない理由

アブレシブ摩耗とは、硬い粒子や突起が相手の金属表面を「やすりがけ」のように引っかいて削り取っていく摩耗現象のことです。英語の "abrasive"（研磨・研削）が語源で、切削摩耗・研削摩耗・引っかき摩耗などとも呼ばれます。摩耗率が他の形態に比べて大きいため、金型や切削工具、摺動部品の寿命を短命化させる主要な原因のひとつです。

金属加工現場でよく目にする「工具の端面がざらついてきた」「金型の摺動面に縦筋が入った」という現象は、多くがこのアブレシブ摩耗によるものです。つまり現場で"普通の摩耗"として処理されているトラブルの多くが、実はアブレシブ摩耗です。

アブレシブ摩耗が厄介な点は、発生のスイッチが複数あることにあります。大きく分けると「二元摩耗」と「三元摩耗」という2つのルートが存在し、それぞれ発生条件も対策も異なります。この2種類を混同して「とりあえず硬度を上げる」対策をとると、効果が薄れるばかりか、むしろ別の問題を引き起こすこともあります。

種類	発生メカニズム	典型的な場面
二元摩耗	硬い部材の突起が柔らかい部材を直接削る	プレス金型とワーク材の接触面
三元摩耗	硬質粒子（砂・酸化した摩耗粉など）が材料間に挟まって削る	切削油内の摩耗粉が循環する加工機

二元摩耗は「AさんがBさんをやすりで削る」という直接的な現象です。一方、三元摩耗は「AさんとBさんの間に落ちていたヤスリの破片が挟まり、Bさんが削られる」という間接的な現象で、発生源の除去が対策の要になります。

アブレシブ摩耗は摩耗率が大きい点が特徴です。参考として、トライボロジー学の基礎では、同条件下でアブレシブ摩耗は凝着摩耗の10〜1,000倍もの速さで進行すると報告されることもあります。現場では「少しずつ削れる」と軽く見がちですが、実際には短期間で寸法外れや不良品を大量発生させる危険をはらんでいます。

金属加工における摩耗の種類と仕組みについて、さらに詳しく知りたい方はこちらのページも参考にしてください。

金属の摩耗とは？摩耗のメカニズム・種類・摩耗試験について（トクキン株式会社）

アブレシブ摩耗の対策①：材料選定と硬度のバランスをとる

「硬ければ硬いほど良い」というのは、アブレシブ摩耗に対して半分だけ正しい考え方です。硬度が高いほど耐摩耗性が上がるのは事実ですが、硬度を追いすぎると「靭性（割れにくさ）」が犠牲になります。

硬度は原則です。

たとえばプレス金型材として広く使われるSKD11（合金工具鋼）は、焼き入れ後にHRC58〜62程度の硬度を得られます。超硬合金（タングステンカーバイド系）になるとHV1,400〜1,800に達し、アブレシブ摩耗に対して格段の強さを発揮します。ただし超硬合金は靭性が低く、衝撃荷重がかかる用途では欠けが先に発生します。素材選定では、加工時の荷重条件・衝撃の有無・被加工材の硬さを確認した上で判断することが条件です。

冷間鍛造に使用される材料を例にとると、一般的な工程ではSKD11やHAP40（粉末ハイス）、あるいは超硬合金が用途ごとに選ばれています。粉末ハイスは炭化物が微細かつ均一に分散しており、通常の鋳造ハイスより耐アブレシブ摩耗性が高く、靭性も同時に確保できるため、高精度・高寿命が求められる場面での採用が増えています。

• 🔩 SKD11（合金工具鋼）：コスト・加工性・耐摩耗のバランスが良い。汎用プレス金型に最適。





• 🔩 粉末ハイス（HAP40など）：炭化物が微細で靭性と耐摩耗を両立。精密金型や工具に適する。





• 🔩 超硬合金（WC-Co系）：最高水準の硬度。衝撃荷重が少なく摩耗が支配的な箇所に使用。


被加工材の硬度が高い場合は、金型と被加工材の「硬度差」を意識することも重要です。被加工材の硬さが金型に近いと、二元摩耗が加速するケースがあるためです。これは意外ですね。素材選定の段階でワーク材と金型材の硬度比を確認しておくと、後工程のトラブルを減らせます。

また、被加工材に硬質粒子（酸化物スケール、砂粒など）が含まれている場合は、材料硬度だけでは三元摩耗を防げません。この点については次の「摩耗粉・異物の排出管理」のセクションで詳しく触れます。

アブレシブ摩耗の対策②：表面処理・コーティングで耐摩耗性を底上げする

母材の選定と同じか、それ以上に効果的なのが表面処理・コーティングによる対策です。これは使えそうです。

母材全体の材質を変更すると設計の大幅見直しや大きなコストが発生しますが、表面処理であれば既存の金型や工具に後処理として適用でき、費用対効果が高い場面が多くあります。代表的な処理とその特徴を以下に整理します。

処理名	硬度の目安	特徴・注意点
窒化処理	HV900〜1,200	処理温度が低く金型変形リスクが少ない。耐摩耗＋耐食性の向上が同時に得られる。
TiNコーティング（PVD）	HV2,000前後	金色の硬質膜。切削工具・プレス金型に広く使用。摩擦係数も下がる。
CrNコーティング（PVD）	HV1,700〜2,000	耐食性と耐熱性に優れる。高温環境や樹脂成形金型の離型性向上に適する。
DLCコーティング	HV1,500〜7,000（種類による）	摩擦係数0.1〜0.2と非常に低い。アルミ加工時の凝着も防げる。耐熱温度は300〜450℃が目安。

窒化処理は処理温度が比較的低い（500℃前後）ため、焼き戻し温度の低い鋼種にも適用しやすいのが利点です。金型の変形リスクを抑えながら表面硬度を高められます。

DLCコーティング（ダイヤモンドライクカーボン）は、表面硬度がta-Cタイプで最大HV7,000にも達し、かつ摩擦係数が0.1〜0.2という非常に低い値を示します。アルミ合金加工では被加工材の凝着（アルミが工具に溶着する現象）が問題になりますが、DLCコーティングはこの凝着も同時に抑制できるため、一石二鳥の処理として注目されています。ただし耐熱温度は300〜450℃が実用上の上限であり、熱間鍛造などの高温工程には不向きです。高温用途にはCrN系や複合コーティングの選定が原則です。

また、表面処理を選ぶ際に多くの現場で意識されていないのが、「膜の密着強度」です。どれだけ硬い膜でも母材との密着が弱ければ、衝撃や繰り返し荷重でコーティングが剥離し、かえってその剥離片が三元摩耗の粒子源になることがあります。コーティング前の母材表面の清浄度・粗さ管理が、長寿命化の隠れたポイントです。

窒化処理や各種コーティングの詳細については、下記ページが参考になります。

金型の摩耗とは？寿命や品質に与える影響と対策（ニチダイ株式会社）

アブレシブ摩耗の対策③：潤滑管理と摩耗粉の排出が三元摩耗を止める

三元摩耗への対策で最も軽視されやすいのが、「摩耗粉の排出管理」です。

三元摩耗は、材料間に挟まった硬質粒子（砂・スケール・酸化して硬くなった摩耗粉）が引っかき傷を引き起こす現象です。一度発生した摩耗粉が潤滑油の流路をそのまま循環し続けると、その粒子が新たな引っかきの原因になる「摩耗の連鎖」が起きます。これが三元摩耗の最も悪質な点です。

摩耗粉の排出が原則です。

具体的な対策としては、以下のアプローチが有効です。

• 🛢️ 潤滑油フィルタの定期交換・フィルタ精度の見直し：潤滑系統に設置するフィルタの目詰まり・交換タイミングを管理することで、硬質粒子の循環を防ぐ。フィルタ精度（ミクロン数）も摩耗粒子のサイズに合わせて選定する。





• 🛢️ 摺動面のシーリング徹底：外部からの砂・粉塵の侵入を物理的に遮断する。金型の合わせ面や機械のガイド部分への異物混入を防ぐことが三元摩耗抑制の最短経路になる。





• 🛢️ 潤滑剤の粘度・種類の最適化：粘度が高い潤滑剤は油膜を保ちやすく、粒子を浮かせて排出する効果もある。ただし高速加工では粘度が高すぎると発熱の原因になるため、加工条件に合わせた選定が必要。





• 🛢️ 加工前のワーク清浄化：スケールや異物が付着したワークをそのまま加工すると、その粒子が三元摩耗の直接原因になる。ショットブラストや洗浄工程の品質が、金型寿命に直結する。


ここで注目したいのが、表面テクスチャリング（ディンプル加工）という最新技術です。東京理科大学の佐々木信也教授らの研究では、摺動面にレーザー加工でミクロンオーダーのディンプル（くぼみ）を形成すると、そのディンプルが摩耗粉を「トラップ」する貯留庫として機能し、アブレシブ摩耗を大幅に抑制できることが示されています。ディンプルに摩耗粉が収まることで、摩擦面を通過する硬質粒子の量が減少するという仕組みです。これは意外ですね。

従来の対策が「硬くして削られにくくする」という発想なのに対し、表面テクスチャリングは「削る粒子を封じ込める」という発想の転換で、二つのアプローチを組み合わせることで相乗効果が期待できます。

トライボロジー特性改善のための表面テクスチャリング（潤滑通信 技術資料）

アブレシブ摩耗の対策④：設計段階の見直しとCAE解析で摩耗を事前予測する

摩耗への対処が「壊れてから直す」になっていませんか？

金属加工の現場では、工具や金型の摩耗トラブルが発生してから原因を特定し、材料や処理を変更するという「後追い対応」が多く見られます。しかし設計段階での見直しによって、アブレシブ摩耗の発生リスクを大幅に下げることが可能です。

設計改善の主なポイントは次の3点です。まず、応力集中を生む「鋭角コーナー」「急峻な段差」を避け、R形状や緩やかなテーパーを設けることが基本です。コーナー部のRが小さいと局所的な高面圧が発生し、その部位だけが集中して摩耗します。設計時の1mm程度のR追加が、金型寿命を数倍伸ばすことに繋がるケースもあります。

次に、パンチとダイのクリアランス設定です。クリアランスが不適切だと、成形中にワーク材が金型面を引きずるように動き、これがアブレシブ摩耗を加速させます。クリアランス値はワーク材の板厚・材質・引張強度に基づいて最適化することが原則で、設計段階で詰めておくべき重要な変数のひとつです。

そして近年急速に普及しているのが、CAE解析を活用した摩耗シミュレーションです。加工シミュレーションソフトウェアを使えば、金型表面の各部位にかかる圧力分布・温度分布・材料の流れを仮想的に確認し、「どこが最初に摩耗するか」を試作前に把握できます。これにより補強設計や材質見直しを設計段階で行え、試作コストと手戻りを大幅に削減できます。

• 📐 コーナーRの最適化：局所面圧を分散させ、集中摩耗を防ぐ。





• 📐 クリアランス値の適正設定：ワーク材の特性に合わせた数値を設計段階で確定する。





• 📐 CAE解析による事前予測：摩耗発生部位と進行速度を可視化し、設計改善にフィードバックする。





• 📐 金型組み立て精度の管理：軸心ずれによる偏荷重は局所摩耗の原因になるため、組み立て段階での芯出し精度を厳守する。


設計改善は初期投資に見えますが、結論として摩耗による不良率上昇・金型交換頻度の増加・ライン停止損失を考えると、圧倒的なコストメリットがあります。金型1型の製作費が数十万〜数百万円規模になる現場では、設計段階での摩耗リスク排除は最優先の取り組みと言えます。

摩耗が進行して寸法精度が低下すると、数μm単位のずれでも高精度部品では規格外品となり、廃棄コストと手直しコストが直撃します。厳しいところですね。

アブレシブ摩耗の見逃せないポイント：種類を正確に診断することが最短経路

現場で摩耗が発生したとき、「とりあえず硬い材料に変える」「コーティングを厚くする」という対応に走ると、原因が三元摩耗だった場合は効果が限定的です。

これが基本です。

アブレシブ摩耗の対策を本当の意味で機能させるには、まず「自分が相手にしているのは二元摩耗か三元摩耗か」を診断することが出発点です。診断のための観察ポイントを以下にまとめます。

• 🔍 摩耗面の擦り傷の方向性：摺動方向に平行した直線状の傷は二元摩耗のサイン。不規則な方向の傷は三元摩耗の可能性が高い。





• 🔍 摩耗粉の色と形状：金属光沢のある比較的大きな粒子（数十〜数百μm）はシビアな凝着摩耗や二元摩耗の産物。黒色の微細粉末（数μm以下）は酸化した三元摩耗の摩耗粉である可能性がある。





• 🔍 摩耗の発生部位：外部からの異物混入経路に近い部位での摩耗は三元摩耗が疑われる。摺動方向に均等に摩耗している場合は二元摩耗の可能性が高い。





• 🔍 潤滑油の汚染状況：潤滑油フィルタに硬質粒子の堆積が確認される場合は三元摩耗のサインと見てよい。


診断が終わったら、二元摩耗には硬度対策・表面処理を、三元摩耗には異物排除・潤滑管理・ディンプル加工を、それぞれの主軸対策として組み合わせます。どちらの摩耗形態でも「材料・設計・潤滑・表面処理」の4つの視点から多層的にアプローチすることで、単独対策に比べて大幅な寿命延長が見込めます。
