凝着摩耗のメカニズムと対策を金属加工現場で活かす方法

凝着摩耗のメカニズムと対策を現場で正しく理解する

「潤滑さえしておけば摩耗は防げる」という考えが、金型を早期に壊す原因になっていることがあります。

凝着摩耗のメカニズムとは何か：真実接触面積から理解する

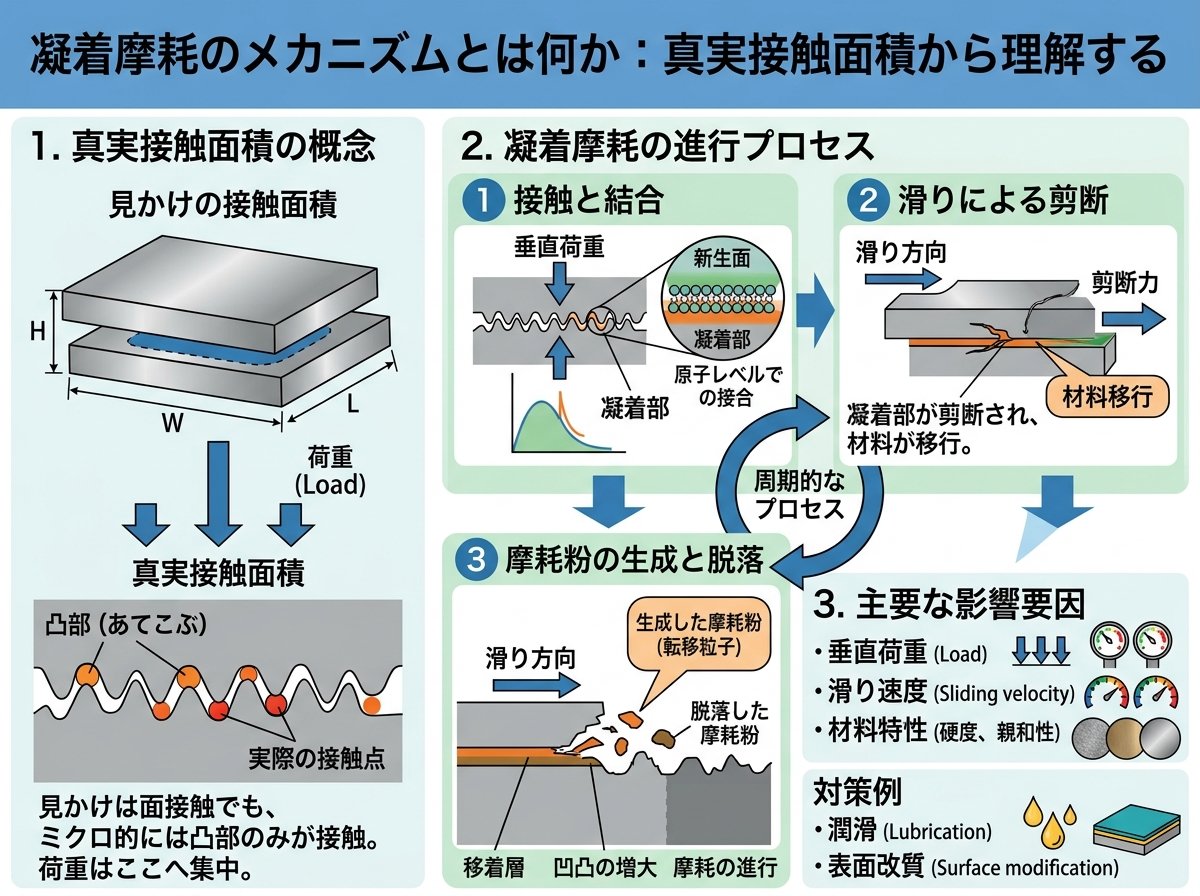

金属加工の現場では、部品や工具の接触面がいわゆる「面同士で触れている」と感じることが多いはずです。しかし実際には、どれほど精密に仕上げた表面であっても、ミクロの視点では無数の微小な凸部（突起）しか接触していません。この「実際に接触している面積の合計」を真実接触面積と呼びます。

真実接触面積は、見かけの接触面積の1/10〜1/1000程度しかありません。たとえばA4用紙1枚分の面積（約623cm²）が接触しているように見えても、実際に金属同士が触れているのはハガキの切り抜きほどの面積、あるいはさらに小さな切手1枚分程度にとどまることもあります。

この極めて狭い真実接触点に荷重が集中するため、各突起は材料の塑性流動圧力に達するほどの高い局所圧力を受けます。つまり、「面で支えている」のではなく、「点の集まりで支えている」というのが実態です。

凝着摩耗のメカニズムはここから始まります。高圧下で金属表面の突起同士が接触すると、表面の酸化膜や汚染物（コンタミ層）が除去され、クリーンな金属面が露出します。露出した金属面同士は原子レベルで引き合い、金属結合（凝着）を起こします。その後、相対運動によって凝着部がせん断される際、結合部の一方または両方の材料内部で破断が生じ、その破片が相手材に移着して摩耗粉（移着素子）となります。

これが凝着摩耗の基本的な流れです。端的に言えば、「触れる → くっつく → 引きちぎられる」の繰り返しが摩耗の実体です。

重要なのは、凝着は同種金属同士でとくに起こりやすいという点です。同じ材料は相互溶解度が高く、金属結合が形成されやすいためです。逆に異なる金属の組み合わせや、相互溶解度の低い組み合わせ（たとえば鉄に対して銀・鉛・ビスマスなど）では凝着が起きにくくなります。金型や工具の材料選定において、接触する相手材との組み合わせを考慮することが、凝着摩耗対策の第一歩です。

日鉄テクノロジー：トライボロジー（摩擦・摩耗）の基礎 ─ 真実接触面積・移着成長モデルの解説

凝着摩耗の移着成長モデルと「シビア・マイルド摩耗遷移」

かつての古典的な凝着摩耗モデルは「軟らかい材料だけが摩耗する」「摩耗粉は突起のサイズと同程度」という前提に立っていました。しかし現場で観察すると、硬い材料も摩耗するし、摩耗粉のサイズが理論値と大きくかけ離れるケースが多々ありました。これを正確に説明したのが、移着成長モデルです。

移着成長モデルでは、突起同士が接触して凝着が生じると、接触面全体ではなく汚染物が取り除かれた一部（半径bの領域）だけで金属結合が起こると説明します。相対運動でその部位が引きちぎられると、片方の材料が相手方へ「移着素子」として移り、それが次の接触でまた別の突起と凝着を繰り返します。移着素子は回を重ねるごとに大きくなり、ある大きさになった段階でモーメントにより脱落して摩耗粉となります。これが凝着摩耗の本当の姿です。

このモデルで特に重要なのがb/a（凝着比）という比率です。真実接触点の半径aに対して実際に金属が直接接触して凝着する半径bの比率であり、この値が大きいほど摩耗が激しくなります。

| 摩耗の種類 | b/aの目安 | 摩耗係数（比摩耗量） | 摩耗粉の特徴 |
|---|---|---|---|
| シビア摩耗 | 1/2〜1/5 | 10⁻²〜10⁻³ mm³/N・m | 数μm〜数十μm、金属光沢あり |
| マイルド摩耗 | 1/20〜1/50 | 10⁻⁶以下 mm³/N・m | サブミクロン以下、黒色（酸化物） |

この表から読み取れるように、シビア摩耗とマイルド摩耗では摩耗係数が1000倍以上の差があります。摩耗量でいえば、同じ荷重・同じ滑り距離でも、シビア摩耗状態が続くと工具は劇的に早く消耗します。

マイルド摩耗が起こる理由は、真実接触点の広いエリアで大気中の気体分子（酸素・水分など）が界面に吸着し、金属同士の直接接触（凝着）を妨げるためです。つまり、表面への気体吸着が薄い潤滑膜のように機能しているのです。これは意外な事実ですね。

そして多くの繰り返し摩擦では、最初はシビア摩耗から始まり、ある段階でマイルド摩耗へと移行します。これをシビア・マイルド摩耗遷移といいます。初期の「シビア摩耗期」をいかに短くするか、あるいはいかに早くマイルド摩耗へ移行させるかが、工具や金型の寿命延長において非常に重要です。

この遷移を早めるには、適切な潤滑管理や表面処理によって真実接触点での気体・潤滑剤の吸着を促進することが有効です。始動直後の高荷重・高速条件を避け、なじみ運転（ランニングイン）を行うことも、この観点から理にかなっています。

日刊工業新聞・工場マガジンラック：第3回「摩耗」─ 比摩耗量の数値と摩耗形態・潤滑条件の関係を詳説

凝着摩耗が進む「材料の組み合わせ」と加工現場への影響

凝着摩耗の発生しやすさは、接触する2つの材料の組み合わせに大きく左右されます。ここが、多くの金属加工従事者が見落としがちなポイントです。

一般的に材料を選ぶ際、硬度や引張強さに注目することが多いですが、「相手材との相互溶解度」まで考慮している現場は決して多くありません。同じ鋼種同士（たとえば同じSUJ2同士の摺動など）は特に凝着摩耗が起こりやすく、異なる鋼種・異なる材料系の組み合わせにするだけで摩耗量が桁違いに変わることがあります。

これを現場で実感しやすいのが、アルミニウム合金の加工時です。アルミは柔らかく、凝着性が非常に高い材料です。アルミを加工する工具が鋼製の場合、工具表面にアルミが溶着する「構成刃先（ビルトアップエッジ）」が発生しやすく、これ自体が次の摩耗を引き起こす原因にもなります。これはまさに凝着摩耗が現場レベルで可視化された現象です。

また、金型への被加工材のかじり（ゴーリング）も凝着摩耗が起因です。金型表面と被加工材の一部が凝着し、それが引きちぎられて金型表面を損傷したり、製品表面に傷を残したりします。かじりが一度発生すると、脱落した金属粒子がさらなるアブレシブ摩耗を引き起こすという連鎖が始まります。つまり、凝着摩耗は二次的なアブレシブ摩耗の引き金にもなります。

現場での影響を整理すると次のようになります。

• 🔴 工具の摩耗進行が早まる：シビア摩耗状態が長引くと、工具の再研磨や交換コストが増大する




• 🔴 製品品質の低下：かじりによって製品表面に傷や寸法不良が発生し、不良率が上昇する




• 🔴 金型の早期廃棄リスク：凝着摩耗で金型表面が損傷すると、研磨補修では対応できないケースも生じる




• 🟡 潤滑不足の見落とし：比摩耗量の差は潤滑あり・なしで10³〜10⁶ mm³/N・m以上の違いが生じ、無潤滑では想定外の速度で摩耗が進む

特に注意が必要なのは、同種材料の組み合わせを避けることです。これは材料費や加工コストとの兼ね合いにもなりますが、適切な材料組み合わせの選定は、長期的なコスト削減に直結します。

プロテリアル（旧日立金属）：金型のかじりの原因と対策 ─ 凝着摩耗・アブレシブ摩耗など5種類を分類して解説

凝着摩耗の対策：潤滑・材料選択・表面処理の選び方

凝着摩耗への対策は大きく3つの方向性に整理できます。「潤滑による接触の遮断」「材料の組み合わせ変更」「表面処理による皮膜形成」です。それぞれの特性を理解した上で、現場の状況に合わせて選択することが大切です。

① 潤滑による対策

潤滑は最も基本的かつ効果の高い対策です。潤滑剤が摺動面に介在することで、真実接触点での直接金属接触（凝着）を妨げ、b/aを小さくしてマイルド摩耗状態を維持しやすくします。比摩耗量のデータを見ると、無潤滑の凝着摩耗では10⁻³〜10⁻⁵ mm³/N・m程度であるのに対して、境界潤滑下では10⁻⁶〜10⁻⁹ mm³/N・m、流体潤滑下では10⁻⁹〜10⁻¹²まで低下します。つまり、適切な潤滑管理だけで摩耗量を1000倍〜100万倍以上抑制できる可能性があります。

潤滑が基本です。とはいえ、高温・高圧・高速といった過酷な加工条件では、潤滑剤が蒸発・分解して潤滑膜が切れてしまうことがあります。この場合は潤滑剤の選定そのものを見直す必要があります。

② 材料の組み合わせの変更

前述のとおり、同種材料の組み合わせは凝着摩耗を加速させます。異種金属の組み合わせにすること、または鉄材に対して凝着しにくい元素（銀・鉛・ビスマスなど）を含む合金を用いることが有効です。コスト面での制約がある場合は、部分的に異種材料の入れ子を使用する設計変更も検討に値します。

③ 表面処理による対策

工具や金型への表面処理は、凝着摩耗対策として非常に実用的です。代表的な選択肢を以下に示します。

• 🔹 DLCコーティング（ダイヤモンドライクカーボン）：摩擦係数が0.1〜0.13と非常に低く、耐凝着性に優れる。アルミ・銅など凝着性の高い材料の加工工具に特に有効。





• 🔹 PVDコーティング（TiN・TiAlNなど）：母材より高硬度の皮膜で耐摩耗性を向上。切削工具に広く採用されている。





• 🔹 無電解ニッケルめっき：均一な膜厚が得られ、耐摩耗・耐食に優れる。相手材との硬度差をつけることで凝着摩耗を抑制。





• 🔹 窒化処理：表面硬度を高め、同時に表面に凝着を抑制する化合物層を形成する。


これら表面処理の効果を最大化するには、下地の表面粗さ管理も欠かせません。表面の真実接触点の数と圧力は表面粗さに直結しており、粗さパラメータRaの管理が凝着摩耗の発生頻度にも影響します。処理後の工具を使う前に表面粗さを確認するひと手間が、その後の摩耗進行を大きく左右します。

ナノテック株式会社：DLCコーティングの用途一覧 ─ アルミ・銅など軟質金属加工時の凝着防止効果の実例

凝着摩耗の視点から考える、金属加工現場の独自リスク管理

ここまで述べてきた凝着摩耗のメカニズムと対策は、教科書的な知識として整理されています。しかし実際の加工現場では、複数の摩耗形態が同時進行し、かつ加工条件が刻々と変化するため、単純に一つの対策を施すだけでは不十分なケースが多くあります。この点について、現場に即した視点で整理します。

まず見落とされがちなのが、運転初期（起動直後）の摩耗管理です。先述のシビア・マイルド摩耗遷移のとおり、機械の起動直後は摩擦面の表面状態が安定しておらず、シビア摩耗になりやすい状態にあります。この時期に高荷重・高速で加工を始めると、工具や金型の摩耗が急激に進みます。運転開始時は低負荷でなじみ運転を行い、摩擦面を安定させてからフル加工条件に移行するという習慣が、工具寿命を大幅に延ばします。

次に重要なのが、摩耗粉（デブリ）の管理です。凝着摩耗で生じた摩耗粉は、そのまま摺動面に残ると3元アブレシブ摩耗を引き起こす硬質粒子になります。特にシビア摩耗時の摩耗粉は数μm〜数十μmの金属光沢のある粒子で、これが潤滑油中に蓄積すると、本来の潤滑作用を損ないながら研磨剤として働き始めます。この点でも定期的な潤滑油交換・フィルタ管理が摩耗対策の柱となります。

また、多くの現場で意外に活用されていないのが、摩耗粉の観察による早期異常検知です。マイルド摩耗中は黒色の微細な酸化物粒子が発生し、シビア摩耗に移行すると金属光沢のある粗い粒子が増加します。潤滑油や切削油の色・濁り・フィルタの詰まり具合を定期的にチェックすることで、凝着摩耗がシビア化しているかどうかの兆候を早期につかめる場合があります。これは使えそうです。

さらに、表面粗さと加工条件の「マッチング」も現場では軽視されがちです。同じ材料・同じ潤滑剤でも、面粗さRaが異なれば真実接触面積・接触点あたりの圧力・凝着比b/aが変わり、摩耗量に差が出ます。新しい工具に取り替えた直後と、ある程度馴染んだ工具では表面粗さが違うため、摩耗の進み方も変わります。この変化を経験値だけで管理するのではなく、表面粗さ計で定期測定を行い、工具交換のタイミングを数値で判断するアプローチが、品質の安定化とコスト最適化につながります。

• ✅ 起動時のなじみ運転を習慣化する：低負荷から徐々に上げ、シビア摩耗期を短縮する




• ✅ 潤滑油・切削油を定期的に交換・フィルタ管理する：摩耗粉の蓄積によるアブレシブ摩耗の二次被害を防ぐ




• ✅ 油の濁り・フィルタの状態を観察する：シビア摩耗へのシフトを早期に察知する




• ✅ 工具・金型の表面粗さを定期測定する：交換タイミングを感覚ではなく数値で判断する

凝着摩耗は「見えにくい摩耗」ではありますが、こうした管理習慣を積み重ねることで、工具・金型の寿命を大幅に延ばし、不良品発生や突発的な設備停止のリスクを低減することが可能です。ラボ試験のデータでは、比摩耗量が1桁改善すると実機でも耐摩耗性の向上として確認できるケースが多いとされており、小さな対策の積み重ねが大きな成果につながります。

トクキン（特殊金属エクセル）：金属の摩耗とは？ ─ 凝着摩耗・アブレシブ摩耗・疲労摩耗の種類と摩耗試験の種類を詳解
