スキンパス圧延後の鋼板を「すぐプレスすれば問題ない」と思っているなら、数週間後に不良品が大量発生するリスクを抱えています。

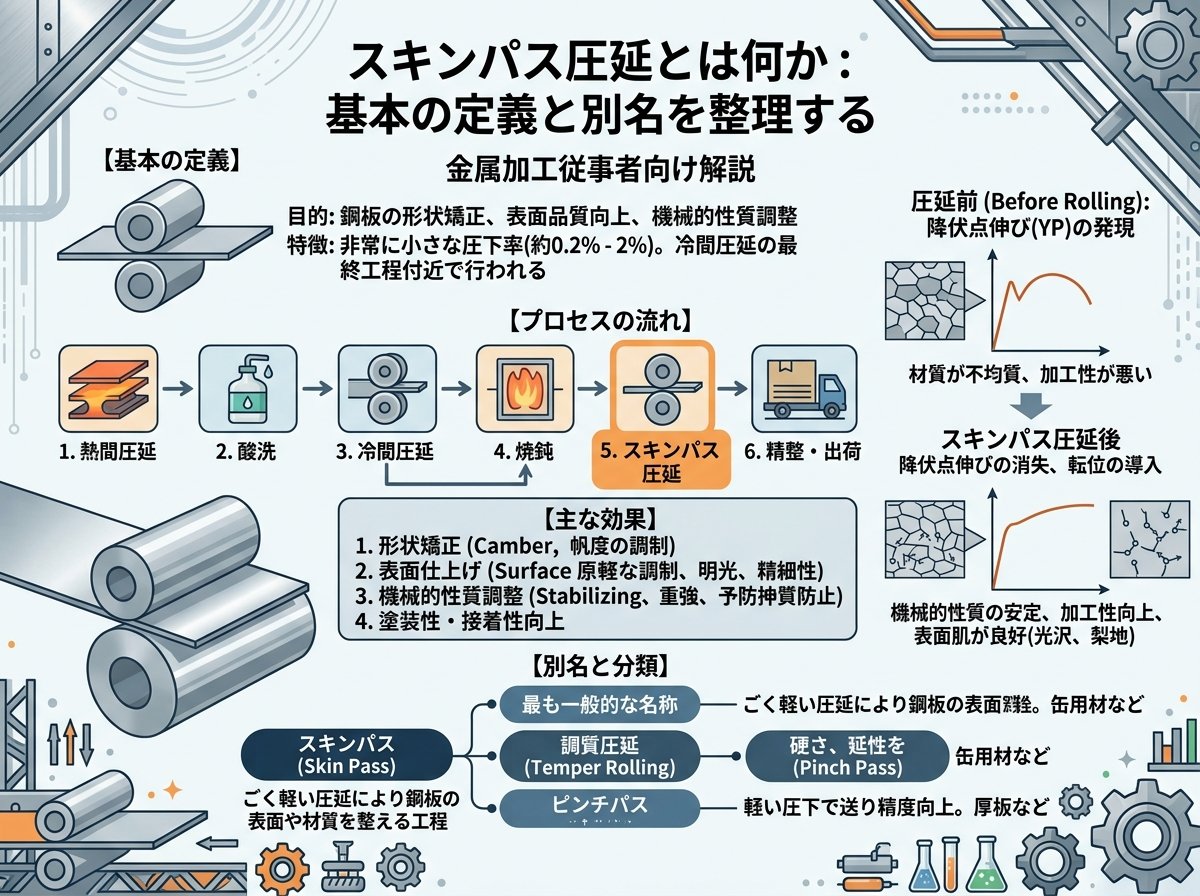

スキンパス圧延とは、冷間圧延後に焼鈍（焼きなまし）を施した鋼板に対して、板厚の1〜2%程度というごく軽い圧下をかけて行う最終仕上げの圧延工程のことです。「調質圧延」または英語由来の「テンパーローリング（Temper Rolling）」とも呼ばれ、製造現場では「スキンパス」と略して呼ばれることも多くあります。
「調質」という言葉が示すとおり、この工程の本質は鋼板の性質を整えることにあります。圧延・焼鈍で生じた内部状態を最終用途に合わせて微調整する、いわば「最後のひと手間」です。
この工程が対象とする素材は主に薄鋼板やステンレス鋼板などで、冷間圧延ライン（CAL・CGL）の最終段階に組み込まれるのが一般的です。加工の流れを整理するとこうなります。
| 工程順序 | 工程名 | 内容 |
|---|---|---|
| ① | 熱間圧延 | 約1000℃で鉄の塊を最大20mm程度の板に延ばす |
| ② | 冷間圧延 | 常温でさらに薄く延ばし、寸法精度を高める |
| ③ | 焼鈍（焼きなまし） | 加工硬化した鋼板を加熱・冷却し、再び柔らかくする |
| ④ | スキンパス圧延 | 板厚1〜2%程度の軽圧下で性質・表面を仕上げる |
薄鋼板の最終工程に位置するこの圧延は、後続する塗装・メッキ・プレス加工の仕上がりを左右する、商品性を決定する非常に重要な工程です。
ステンレス鋼板においては、スキンパス圧延を施すことで「No.2B仕上げ」が完成します。具体的には、No.2D材（冷間圧延後に焼鈍・酸洗した状態）に鏡面に近いロールで軽い冷間圧延を施したものがNo.2Bとなります。市販されているステンレス板の大半がこのNo.2B仕上げであることを考えると、スキンパス圧延がいかに広く普及した工程であるかがわかります。
つまり、スキンパス圧延が基本です。
ステンレスの主な表面仕上げ（No.2B・No.2Dの違いを含む）｜日本ステンレス協会
スキンパス圧延を施す目的は複数ありますが、中でも最も重要視されるのが「ストレッチャーストレイン（Stretcher Strain）の防止」です。
ストレッチャーストレインとは、プレス加工などで軟鋼板に軽度の引っ張り変形を与えたときに、表面に不規則な凹凸の縞模様が発生する現象のことです。原因は鋼板の「降伏点現象（降伏点伸び）」にあります。降伏点現象とは変形の初期段階で硬さがいったん低くなり、変形が局所的に集中するという金属特有の挙動です。この局所的な変形がそのまま目に見える縞模様として表れてしまいます。
外観が命の自動車外装パネルや家電筐体でこれが発生すると、即座に不良品となります。
スキンパス圧延では、あらかじめ鋼板に1〜3%程度のひずみを加えることで、この降伏点現象を消去します。簡単にいえば「焼鈍後に生じた降伏点を、圧延で先につぶしてしまう」という操作です。ひずみが最小値を超えた分だけ変形量が吸収されるため、後工程のプレス加工時に縞模様が発生しにくくなります。
ただし、ここには重要な落とし穴があります。鋼板は常温で放置していると時間の経過とともに「歪時効（ひずみ時効）」という現象が起きます。歪時効とは固溶している炭素や窒素が転位部に偏析し、再び降伏点現象が復活してしまう現象です。スキンパス圧延直後は降伏点が消えていても、数週間後には再び戻ってしまうことがあります。これが冒頭で紹介した「すぐプレスすれば問題ない」が通用しないケースです。
歪時効のリスクは材料によって異なります。
納入されたコイルをすぐに使用しない場合、または暖かい倉庫に長期保管するケースでは、スキンパス後の経過時間・保管温度を記録・管理しておくことが現場でのリスク低減につながります。確認するアクションは「鋼板の納品書に記載の製造日と保管期間を照合する」この一点です。
冷延鋼板の特性とストレッチャーストレイン説明（日本製鉄 製品カタログ）
スキンパス圧延がもたらす効果は、ストレッチャーストレイン防止にとどまりません。この一工程で同時に達成できる主な効果は次の3つです。
表面粗さの転写については、特に重要な知識があります。スキンパスの圧下率は通常2%以下という非常に軽い加工であるため、冷間圧延と異なり、ロールの粗さが板面に完全には転写されません。転写率は圧延条件（圧延荷重・前後張力・板速度）やロール材質によって変化します。目的の表面粗さに仕上げるには、ロールの表面状態を定期的に管理・交換することが欠かせません。これは見落とされがちな点です。
また、スキンパスミルにはWET（液体供給あり）圧延とDRY（無液体）圧延の2種類の方式があります。DRY圧延のほうがロール粗さの転写率が高く、狙い通りの表面粗さに仕上げやすい特徴があります。一方WET圧延は鋼板への押し傷防止効果や、場合によっては防錆効果も期待できます。どちらの方式を選ぶかは、最終製品の用途や要求品質に基づいて判断します。これが条件です。
表面粗さのRa値（算術平均粗さ）でいえば、No.2B仕上げのステンレス板は概ねRa 0.1〜0.5μm程度に仕上がります。自動車用の塗装下地として使われる鋼板ではRa 1.2〜1.8μm程度の梨地仕上げが求められるため、用途に応じてロールテクスチャーを使い分けます。
金属加工の現場でよく混同されるのが、スキンパス圧延と冷間圧延（通常の圧下）の違いです。どちらも常温で行うロールによる圧延ですが、目的も条件も根本的に異なります。
冷間圧延の主目的は「板厚を所定の寸法まで薄くすること」であり、圧下率は数十%に達することもあります。これに対してスキンパス圧延の圧下率は1〜3%程度、ほとんどの場合は2%以下と非常に軽微です。板厚をほとんど変えずに、表面と機械的特性だけを「整える」のがスキンパス圧延の役割です。
| 項目 | 冷間圧延 | スキンパス圧延（調質圧延） |
|---|---|---|
| 圧下率の目安 | 数十% | 1〜3%以下（通常2%以下） |
| 主な目的 | 板厚の薄肉化、寸法精度向上 | 表面・機械的特性の最終調整 |
| 実施タイミング | 焼鈍前（加工硬化した状態） | 焼鈍後（軟化した状態） |
| 材料の硬化 | 大きく硬化する | わずかに硬化する（微小） |
| 代表的な使用機器 | タンデム冷延機・レバーシング冷延機 | スキンパスミル（調質圧延機） |
焼鈍後の軟化した鋼板にわずかな圧下を与えるスキンパス圧延は、言わば「柔らかくなりすぎた鋼板に、ちょうどよい固さを戻す作業」です。この違いが基本です。
現場で問題になるのは、スキンパス圧延後の鋼板を「また冷延機で追加加工できるだろう」と考えてしまうケースです。スキンパス後の材料に再度大きな冷間圧下を施すと、せっかく調整した機械的特性や表面状態が崩れてしまいます。その後工程として再度焼鈍・スキンパスを行わないと、最終製品の品質仕様を満たせなくなるリスクがあります。
なお、スキンパス圧延を行う設備「スキンパスミル」は、通常4重式（ワークロール2本・バックアップロール2本）の構成が多く、ワークロールには目的に応じてショットブラスト仕上げや放電加工によるテクスチャーが施されています。ロールの摩耗状態が表面品質に直接影響するため、定期的な表面検査と交換サイクルの管理が欠かせません。
スキンパス圧延の知識は、単に「工程の一つ」として把握しておくだけでなく、現場での材料選定・工程管理・不良対策に直結する実践的な知識です。ここでは特に知っておくと得をする3つの現場知識を整理します。
① No.2BとNo.2Dを用途で使い分ける
ステンレス鋼板を発注・使用する際、「とりあえず2B」と決めてしまっている現場も多いですが、用途によってはNo.2Dのほうが適切なケースもあります。No.2DはスキンパスなしのためRa値が大きく（表面が荒い）、塗装や接着の下地としての密着性が高い場面で有利です。No.2Bは光沢と平滑さがあり意匠性と耐食性に優れますが、その分コストも高くなります。用途を確認してから選ぶのが原則です。
② スキンパス後の「鮮度」を管理する
前のセクションで触れた歪時効の問題は、材料の「鮮度管理」という視点で考えると実践的です。スキンパス圧延後の軟鋼板は、製造から3ヶ月以内を目安にプレス加工に使用するのが安全とされています。これより長期間経過した材料や、高温環境（夏場の屋外倉庫など）に保管された材料は、ストレッチャーストレインが発生するリスクが高まります。材料の受け入れ時に製造日・ロット番号を記録しておくことを習慣にすると、不良発生時の原因追跡も容易になります。これは必須です。
③ 塗装仕上がりの不良はスキンパスのロール状態が原因の場合がある
「同じ鋼板のはずなのに塗装後の仕上がりにムラがある」という現象は、スキンパスのワークロールの摩耗や汚損が原因であることがあります。ロールが摩耗すると表面粗さの転写が不均一になり、表面のRa値がコイル内でばらつきます。このばらつきが塗膜の光沢ムラや密着不良として現れることがあります。材料サプライヤーへの問い合わせ時に「スキンパスロールの交換サイクルと圧延条件の記録」を確認することが、根本原因の特定につながります。
自動車・家電・食品機械向け：用途別の表面粗さ目安
| 用途 | 求められる表面粗さ（Ra目安） | 代表的な仕上げ |
|---|---|---|
| 自動車外装パネル（塗装下地） | Ra 1.2〜1.8μm（梨地） | ダルロール転写（DRY圧延） |
| ステンレス一般用途（衛生・意匠） | Ra 0.1〜0.5μm（光沢） | No.2B仕上げ |
| 食品機械・医療器具 | Ra 0.2μm以下（鏡面に近い） | BA仕上げ・電解研磨仕上げ |
| 建材・インテリアパネル | 要求仕様による（ヘアライン等） | スキンパス後さらに研磨加工 |
意外ですね。スキンパス圧延一工程の管理が、最終製品の塗装・溶接・プレス成形すべてに波及することになります。このことを理解しておけば、品質トラブルの芽を早期に摘める判断力が身につきます。
スキンパスミルの設計・矯正原理・WET/DRY方式の違い（スチールプランテック 技術資料）
スキンパス圧延は現在、製造業全体のデジタル化の波を受けて急速に進化しています。この進化の方向性を把握しておくことは、設備導入や材料調達の意思決定をする立場の方にとって重要な情報です。
AI・センサー融合による「インテリジェント調質圧延」の台頭
JFEスチールが開発した「インテリジェント高速スキンパス」では、多変数ダイナミック圧延制御とモデル予測制御を組み合わせ、センサーデータをリアルタイムで処理しながら世界最速水準の調質圧延を実現しています。これにより、従来は熟練オペレーターの経験と勘に頼っていた圧下率・張力・ロール圧力の微調整が自動化され、コイル内の品質ばらつきが大幅に低減されました。
品質の安定化だけでなく生産性も向上します。
ハイテン材（高張力鋼板）へのスキンパス対応
近年、自動車の軽量化ニーズを背景に980MPa級・1180MPa級を超えるハイテン材（超高張力鋼板）の採用が加速しています。これらの材料はスキンパス圧延の際に従来の軟鋼とは異なる圧延挙動を示します。降伏強度が非常に高いため、降伏点現象の消去に必要なひずみ付与条件が変わり、ロールや設備への負荷も増大します。ハイテン材を扱う際には、スキンパスの条件設定を材種ごとに見直すことが必要です。
ロール材質・表面テクスチャーの進化
従来の鋼製ワークロールに加え、超硬合金ロールや表面コーティングロールの適用が広がっています。これらはロール寿命の大幅な延長と、ロール摩耗による表面粗さのばらつきを低減する効果があります。1本のワークロールが摩耗・交換されるまでの圧延量を増やすことは、1コイルあたりの製造コスト削減に直結します。
カーボンニュートラルとの関係
スキンパス圧延の後工程である塗装・メッキの不良率を下げることは、材料ロスと再加工エネルギーの削減に直結します。また、スキンパス工程そのもののエネルギー消費量は圧延工程全体の中では比較的小さいものの、インバータ制御モーターや高効率潤滑システムの導入による省エネ改善も進んでいます。表面仕上げ品質を高めることが廃棄物の削減につながるという視点は、サプライチェーン全体でのCO₂削減を考える際に見落とされがちです。これは使えそうです。
現場の技術者として知っておくべき視点は、スキンパス圧延を「仕上げ工程のひとつ」と捉えるだけでなく、「材料性能・後工程品質・環境負荷を同時にコントロールできる戦略的工程」として位置づけることです。この視点を持つことで、材料選定の提案力・トラブル対応のスピード・コスト改善の説得力が格段に向上します。
インテリジェント高速スキンパス（世界最速の調質圧延制御）｜JFEスチール
