フォトエッチング加工とは：仕組みと工程・メリットを徹底解説

板厚2mmを超える金属をフォトエッチングに出すと、寸法公差が±0.2mmにまで広がり不良品リスクが一気に跳ね上がります。

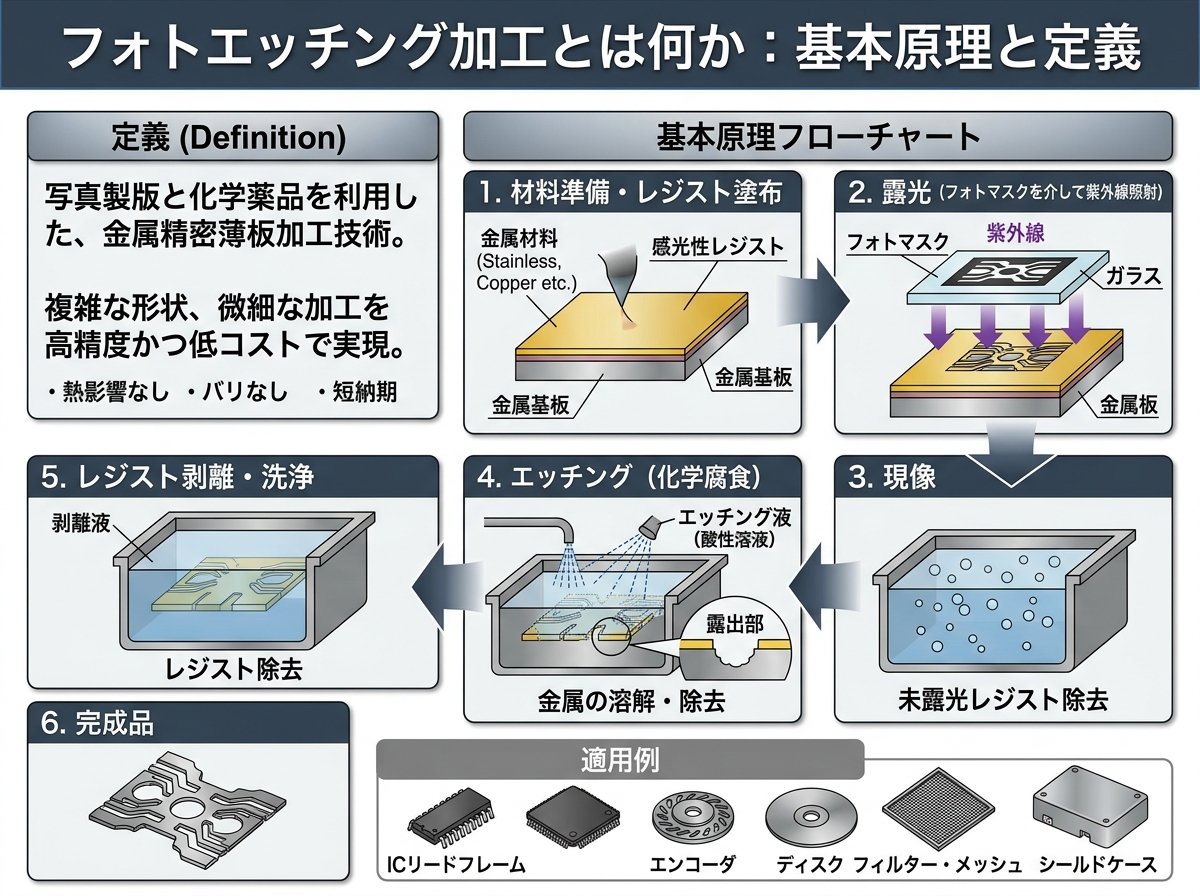

フォトエッチング加工とは何か：基本原理と定義

フォトエッチング加工とは、精密写真製版技術（フォトリソグラフィ）と化学腐食（ケミカルエッチング）を組み合わせた金属薄板の精密加工技術です。金属表面に感光性のフォトレジストを塗布し、フォトマスクを通じてUV光を照射することでパターンを転写し、化学薬品（エッチャント）を使って不要部分を溶解・除去します。切削や打ち抜きなどの機械的な力を一切加えないため、バリ・カエリ・ひずみが原理的に発生しません。

特に注目すべき点は、「非接触加工」であるという事実です。プレス加工のように金型が素材を物理的に押し切るわけでなく、化学反応だけで形状を作り出します。これにより、髪の毛の直径（約70〜80µm）を下回る0.05mm幅の極細パターンや、数百個の穴を持つメッシュ形状でも、1工程でまとめて加工できます。

加工可能な材質は非常に幅広く、ステンレス・銅・アルミ・チタン・モリブデン（MO）・KOVAR・アモルファス合金など、主要な金属材料はほぼすべて対応します。板厚の目安は、材質によって異なりますが**0.005mm〜最大3.0mm（ステンレスの場合）**程度です。名刺1枚の厚さが約0.2mmであることを考えると、その薄さの守備範囲の広さがわかるでしょう。

フォトエッチングという言葉を初めて聞く方でも、実は身近な製品に広く使われています。スマートフォン内部のリードフレーム、精密機器の封止キャップ、医療機器のメッシュフィルター、産業機器のエンコーダー、シム・スペーサーなど、目に触れる機会は少なくても、現代産業を支える部品製造の多くにこの技術が活用されています。

つまり「特殊な用途だけの技術」ではありません。

金属エッチング加工とは？基本から解説 | 東洋精密工業株式会社（加工原理と製品事例の参考ページ）

フォトエッチング加工の工程：レジストから検査まで6ステップ

フォトエッチング加工の工程は、大きく6つのステップで構成されています。工程の流れを理解しておくことは、発注側の金属加工従事者にとっても、仕様変更や不良対応の際に非常に役立ちます。

まず**①材料の前処理**です。ステンレスや銅などの金属板材を洗浄・脱脂し、表面の油脂や酸化膜を完全に除去します。この段階で汚れが残ると、レジストの密着不良につながり、パターン精度が落ちる原因となります。下処理が基本です。

次に**②レジストラミネート**。材料の表裏両面にドライフィルム型のフォトレジスト（感光膜）を熱圧着します。レジストの厚みや種類は加工精度に直結するため、使用素材と板厚に合わせて適切に選定されます。

**③露光**では、設計データをもとに作成したフォトマスクを金属板の上に重ね、UV光を照射します。遮光されていない部分のレジストが感光し、フォトマスクのパターンが忠実に転写されます。この工程がフォトエッチングの名前の由来です。

**④現像**では、感光しなかった部分（除去したい部分）のレジストを現像液で溶かし、必要な箇所だけが耐食膜に覆われた状態にします。現像液には一般的に炭酸ナトリウム水溶液などが用いられます。

**⑤エッチング**が中核工程です。エッチャント（塩化鉄液・塩酸・硝酸など、素材に応じて使い分け）を噴射・浸漬させ、レジストで保護されていない部分の金属を化学的に溶解させます。エッチング時間は板厚と素材によって精密に管理され、オーバーエッチングによるアンダーカット（サイドエッジの拡大）を防ぐ必要があります。これは使えそうな知識です。

**⑥剥離・洗浄・検査・出荷**で工程が完了します。残ったレジストを剥離液で除去し、製品を洗浄。寸法や形状の検査を経て、必要に応じてメッキ・溶接・拡散接合などの二次加工に進みます。

フォトマスクは一度作製すれば繰り返し使えるため、**リピート品は最短翌日に加工が完了**するケースもあります。金型が不要な分、初期コストが大幅に抑えられる点も特徴です。

エッチング（フォトエッチング）加工の基礎知識 | 匠の加工（工程・設備・精度の詳細解説）

フォトエッチング加工の精度：板厚±10%ルールと寸法公差の実態

フォトエッチング加工の寸法精度に関して、現場で見落とされやすい重要な法則があります。それが**「板厚±10%ルール」**です。加工の寸法公差は一般的に「使用する板厚の±10%」が標準とされており、板厚0.5mmの材料であれば±0.05mm、板厚1.0mmなら±0.1mmが設計上の許容差となります。

さらに細かく見ると、穴の最小加工寸法は「板厚と同等」が目安で、最小値は0.04mmとされています。残し幅（桟の幅）の最小寸法は「板厚の50〜100%」です。つまり0.1mm板であれば、0.1mm幅の穴を0.05mm〜0.1mmの桟で区切ることが理論的に可能ということです。

板厚別の公差の目安を表にまとめると以下の通りです。

板厚（t）	穴の最小寸法（D）	寸法公差
0.1mm	0.1mm	±0.01〜0.02mm
0.2mm	0.2mm	±0.02mm
0.25mm	0.25mm	±0.03mm
0.5mm	0.4mm	±0.05mm

注意が必要なのは、精度は「薄ければ薄いほど無限に上がる」わけではないという点です。実際には±0.01mm程度で頭打ちになるケースが多く報告されています。0.01mmはおよそ人の髪の毛の直径の1/7程度です。この水準に達すると、加工環境の温度変化や薬液濃度の微小なばらつきが影響を与え始めます。

また、断面形状にも特有の傾向があります。エッチングは等方的に進むため、貫通部の断面は完全な垂直壁にはならず、内角・外角に必ずRがつきます。内角のRは板厚の約80%、外角は板厚の50%以下が目安です。精密なはめ合い部品を設計する際は、この「コーナーR」を考慮した図面設計が不可欠です。

板厚が2mmを超えると、エッチング時間が長くなり薬液の側面方向への浸食（アンダーカット）が拡大します。寸法の管理が困難になるとともに、狙い通りの断面形状を得ることが格段に難しくなります。板厚2mmが事実上の限界と覚えておけばOKです。

エッチング（フォトエッチング）加工の加工精度 | 匠の加工（寸法公差の数値データと材質別対応表）

フォトエッチング加工の種類：貫通・ハーフ・多段・テーパーの違い

フォトエッチング加工には、単に「穴を開ける」だけでなく、複数の加工バリエーションがあります。それぞれの特徴と適した用途を理解しておくと、設計段階から最適な工法を選択できます。

**貫通エッチング**は最も基本的な手法で、金属板材の両面から同一パターンのエッチングを進め、完全に貫通させます。メッシュフィルター、スプリングコンタクトピン用の精密形状、リードフレームの製造などに広く使われます。両面同時加工のため、断面中央付近が最も細くなるくびれ形状（いわゆるサイドエッジ）が発生します。この突起の高さは両面エッチングの場合、板厚の約20%程度が目安です。

**ハーフエッチング**は、片面だけから腐食を進め、板材を貫通させずにポケット形状を作る手法です。表面に凸凹の段差や識別用マーキング、折り曲げ用のV字溝などを形成できます。メタルマスクの板厚コントロールや、ICリードフレームのダウンセット形状の作製に活用されており、二次加工（拡散接合・溶接）との組み合わせで複雑な三次元構造体を作ることも可能です。

**多段エッチング**は深さの異なる複数段の加工を施す手法で、マスクパターンを段階的に変えながら複数回のエッチングを行います。流路付きの熱交換器プレートや、段差を持つ電子部品の搭載台座などに使われています。工程が増える分、コストと納期に影響しますが、他の加工法では困難な複雑形状を実現できます。

**テーパーエッチング**は、エッチング条件を制御することで断面に意図的なテーパー（傾斜）を付ける加工です。ノズルやフィルターの流量特性を最適化する用途に向いており、加工係数の精密な管理が必要になります。

加工の種類が変わると、フォトマスクの設計思想も変わります。ハーフエッチングと拡散接合を組み合わせることで、溶接や接着剤を一切使わない純金属の積層構造体を作ることができます。これは電気・化学的な純粋性が求められる用途（燃料電池セパレータなど）で特に重宝されます。

種類	加工特徴	主な用途
貫通エッチング	両面から完全貫通	メッシュ、リードフレーム、シム
ハーフエッチング	片面から部分彫り込み	メタルマスク、ICパッケージ、V溝折り曲げ
多段エッチング	深さの異なる段差構造	熱交換器プレート、電子部品搭載台座
テーパーエッチング	断面に傾斜を付与	流量制御ノズル、精密フィルター

ハーフエッチングなどエッチング（フォトエッチング）加工の種類 | 匠の加工（各種加工バリエーションの詳細解説）

フォトエッチング加工とプレス・レーザー加工の違い：コストと納期の比較

金属加工の現場でよく悩むのが「フォトエッチング・プレス・レーザーのどれを選ぶか」という判断です。それぞれの特性を正しく把握しておくことが、コスト損失を防ぐ最短の道です。

**プレス加工との比較**では、大量生産時のランニングコストはプレスが有利です。ただし、プレス金型の製作費は用途によって数十万円〜数百万円に及ぶことがあり、試作・小ロット品では圧倒的にフォトエッチングが安価です。フォトマスクの製作費は金型のおよそ10分の1以下に収まることが多く、設計変更にも柔軟に対応できます。金型修正は新規製作と変わらないコストがかかるケースも多いのに対し、フォトマスクはデータ変更・再作製が数日以内に完了します。

**レーザー加工との比較**では、ごく少量かつ単純形状であればレーザーが最速です。しかし穴数が多い多孔板や複雑なメッシュ形状になると、レーザーは穴1つひとつを順番に加工するため加工時間が比例して増加し、コストが跳ね上がります。フォトエッチングは全面同時加工なので、穴数が増えても加工時間はほとんど変わりません。加工精度の面でも、レーザー加工は熱影響層（HAZ）が発生しやすく、薄板ではひずみや変形が起きやすいという制約があります。

下表に主要な比較ポイントをまとめます。

比較項目	フォトエッチング	プレス加工	レーザー加工
イニシャルコスト	🟢 低い（フォトマスク）	🔴 高い（金型）	🟢 ほぼ不要
小ロットコスト	🟢 安価	🔴 高価	🟢 安価
大量生産コスト	🟡 中程度	🟢 低い	🔴 割高
納期（初回）	🟢 比較的短い	🔴 金型次第	🟢 非常に速い
バリ・ひずみ	🟢 原理的に発生なし	🔴 発生しやすい	🟡 ドロス・変形あり
多孔・複雑形状	🟢 得意	🔴 金型が高額	🔴 時間・コスト増大
対応板厚	🟡 〜2mm程度	🟢 〜5mm程度	🟡 0.1〜0.6mm程度

フォトエッチングが最も力を発揮するのは「複雑形状・多穴・薄板・試作〜中量生産」の組み合わせです。厚板（2mm超）や超大量生産（プレス打抜きが採算ラインを超える量）は、プレス加工への切り替えを検討する局面です。この判断基準だけ覚えておけばOKです。

フォトエッチング加工の廃液処理：現場で見落とされがちな法的義務と健康リスク

フォトエッチング加工の解説において、廃液処理の問題は技術的な側面と同じくらい重要なテーマです。ところが実際の現場では、加工の仕組みや精度ばかりが注目され、廃液の取り扱いが後回しになるケースが少なくありません。厳しいところですね。

フォトエッチングで使用するエッチャントは、塩化鉄・塩酸・硝酸・水酸化ナトリウムなどが代表的です。いずれも強い腐食性を持ち、皮膚への直接接触は化学熱傷を引き起こします。呼吸器への影響・眼の刺激・中枢神経障害のリスクもあり、経口摂取では急性中毒の恐れがあります。作業中の保護具着用は当然ですが、廃液の保管・搬出段階でも耐腐食性容器の使用と適切な管理が義務付けられています。

廃液の法的位置づけは「**廃酸または廃アルカリ**」に分類され、廃棄物処理法に基づいて専門の産業廃棄物処理業者への委託が必要です。使用済みエッチング液には、溶解した銅・ニッケル・クロムなどの重金属が含まれており、これを無許可で下水や河川に排出することは環境汚染だけでなく法的リスクにも直結します。重金属を含む廃酸は**「特別管理産業廃棄物」**に該当する可能性もあるため、処理業者との事前確認が不可欠です。

一方で、廃液のリサイクル技術も着実に進歩しています。廃塩化鉄の再生・廃酸からの銅やニッケルなどの有価金属回収が実用化されており、廃液をそのままコストとして捨てるのではなく、有価金属の売却益として活用できるケースも出てきています。廃液処理費の削減を検討する場合、廃液リサイクル専門業者への相談が現実的な選択肢となります。

フォトエッチングの導入を検討する際は、加工コストと同時に**廃液処理費用を含めた総コスト設計**を行うことが重要です。廃液処理を適切に行うことで、設備の腐食トラブルや法的リスクを回避できます。廃液処理コストまで含めて見積もりを取ることが条件です。

エッチング廃液の廃棄物処理はどうする？ | 株式会社丸商（廃液処理の方法・注意点・リサイクル情報）
