dlcコーティング膜厚の種類と選び方を現場目線で解説

膜厚が厚いほど長持ちすると思って発注すると、公差オーバーで部品がムダになります。

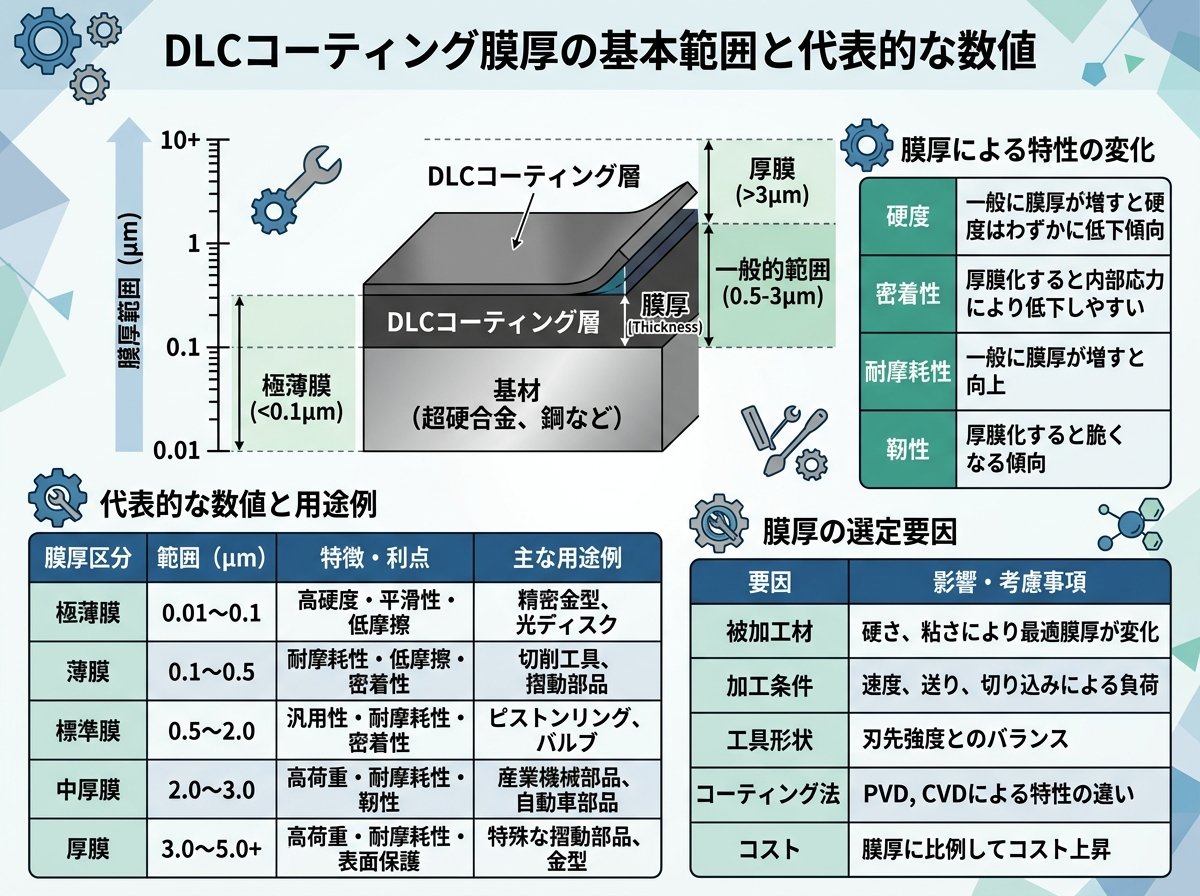

dlcコーティング膜厚の基本範囲と代表的な数値

DLC（Diamond-Like Carbon）コーティングの膜厚は、一般的なタイプで1〜3μmが標準的な範囲です。ただし種類によって大きく幅があり、水素フリーDLC（ta-C）では0.1〜0.7μm程度、厚膜タイプになると3〜4μmに達するものもあります。

1μmというのは、どのくらいの厚みでしょうか？

人間の髪の毛が約70〜80μmですから、標準的なDLC膜はその約50〜80分の1の薄さということになります。目で見えるかどうかも怪しい極薄の膜ですが、それが工具や金型の寿命を劇的に変えるのが面白いところです。

ここで主要な膜厚の目安を種類別にまとめます。

DLC種別	代表膜厚	硬度（Hv）	主な用途
水素フリー（ta-C）	0.1〜0.7μm	4,000〜7,000	超硬ドリル・精密金型・アルミ切削工具
水素含有（a-C:H）	1〜3μm	2,000〜4,000	汎用摺動部品・スライダー・金型
厚膜タイプ	3〜4μm	約3,000	高面圧部品・バルブリフタ・ロッカーアーム

「薄膜なのに高硬度」というのがDLCの大きな特徴です。結論は薄さと硬さの両立が原則です。

窒化処理と比べても、DLCは3〜7倍の硬度を膜厚わずか1μm程度で実現できます。TiN（窒化チタン）と比べても摩擦係数がおよそ5分の1以下（μ=0.1程度）になるため、工具の凝着防止やドライ加工への対応で圧倒的に有利です。

DLCコーティングとは DLCの特徴とオンワード技研の強み（オンワード技研）
DLCコーティングの種類別膜厚・硬度・摩擦係数の比較表や、ta-Cとa-C:Hの違いを詳しく解説しています。

dlcコーティング膜厚と寸法変化の関係を正確に理解する

DLCコーティングを依頼するとき、「膜厚の分だけ寸法が増える」という事実を見落としがちです。これは大きな落とし穴です。

DLCの膜厚が片面1〜3μmの場合、直径（両面）では2〜6μm増加します。たとえば、IT6公差のφ20mm穴（許容誤差±0.013mm＝±13μm）に対して、DLC膜厚3μmのコーティングを両面分施工すると6μm増加します。許容範囲の半分近くを使ってしまうことになるわけです。

精密部品では数μmの差が命取りです。

特に高精度な製品で問題になるのが、超硬ドリルや超精密打ち抜きパンチへの適用です。このような用途で、膜厚1〜3μmの通常DLCを選ぶと、刃先形状が変わって切れ味が落ちたり、公差をオーバーしてしまう場合があります。こうした局面でこそ、膜厚0.2μm以下のta-C系の薄膜DLC（DLC-iなど）が重要になります。

• 🔧 超硬ドリル・φ1mm以下の極細工具 → ta-C系（膜厚0.2μm以下） が適切
• 🔩 汎用摺動部品・スライダー → a-C:H系（膜厚1〜2μm） で十分
• ⚙️ 高面圧が加わるバルブリフタなど → 厚膜タイプ（3〜4μm） で密着層強化

また、処理温度も見逃せません。DLCコーティングは200℃以下の低温成膜が基本ですが、部品の焼き戻し温度（テンパー温度）がコーティング温度を下回っている場合、熱によるひずみが発生する可能性があります。成膜前に必ず母材の焼き入れ・焼き戻し温度を確認することが基本です。

DLCコーティングによってひずみや寸法変化は出ませんか？（不二WPC）
DLCコーティング後の寸法変化と歪みに関するよくある質問と具体的な数値を確認できます。

dlcコーティング膜厚が剥離する原因と防ぎ方

DLCの膜厚に関して、よくある誤解があります。「硬い膜ほど剥がれにくい」と思われがちですが、実際は逆の場合があります。

高硬度のDLC（ta-Cタイプ、硬度7,000Hv）は残留圧縮応力が非常に大きく、膜厚を増やしすぎると内部応力が限界を超えて膜が自己崩壊するリスクがあります。つまり、硬い膜ほど薄くしなければならないというトレードオフがあるわけです。意外ですね。

剥離の主な原因は3つあります。

• ⚠️ 下処理不足：前処理の研磨・洗浄が不十分だと、油分や酸化膜が界面に残り密着力が激減します
• ⚠️ 母材硬度と膜硬度の差が大きい：SKD11（HRC60前後）やSKH51などへの適用は問題ないことが多いですが、アルミや低硬度鋼への適用は密着層の工夫が必要です
• ⚠️ 衝撃荷重のかかる用途：高硬度DLCは非晶質で脆く、衝撃でクラックが入るとガラスのひびのように一気に伝播します

対策として有効なのが、DLC層と基材の間に「密着層（アンダーコート）」を設ける方法です。Si（シリコン）系やCr（クロム）系の密着層を介在させることで、基材とDLC膜の硬度差を段階的に緩和できます。一部メーカーでは、WPC処理®（微粒子ピーニング処理）と組み合わせることで密着性を大幅に向上させています。

母材の材質別の適性目安としては、超硬＞SKH系＞SKD系の順で密着性が安定します。下処理のグレードを一段上げるだけで、剥離リスクを大きく下げられます。これが基本です。

鋼材製造工具へのセラミックスドライコーティング技術の適用（日本製鉄 技術報告）
DLC膜の密着強度と剥離メカニズムについて、製造現場向けの技術的な視点から解説されています。

dlcコーティング膜厚の選定で見落とされがちな「相手材」との関係

金属加工の現場で多いのが、「とりあえず標準的なDLCを頼んだら効果がなかった」という声です。これは相手材との組み合わせを考えずに膜種・膜厚を決めてしまったケースで起きやすいトラブルです。

DLCは「鉄系材料の切削には不向き」という点を知らずに発注してしまうと、コーティング代が丸損になります。

DLCの主成分は炭素（C）ですが、鉄（Fe）は炭素と非常に親和性が高い元素です。鉄系材料を切削すると加工熱でDLC膜中の炭素が鉄と反応し、急速にグラファイト化・軟化してしまいます。つまり、DLCコーティングが有効な相手材と苦手な相手材があるわけです。

• ✅ 得意な相手材：アルミ合金（ADC12など）、銅・銅合金、アルミダイカスト、はんだメッキ品など非鉄金属全般
• ❌ 苦手な相手材：鉄・鋼材（SKD、SUS、炭素鋼など）の切削加工

アルミ切削用のドリルにDLCを施工した試験データでは、無処理品が28穴で折損したのに対し、DLC処理品は3,567穴以上の継続切削が可能でした（凝着もほぼゼロ）。これは約127倍の工具寿命という驚異的な差です。

一方でアルミダイカスト金型への適用でも、DLC処理金型はアルミの凝着を大幅に抑制し、金型寿命・離型性・加工精度のすべてが向上します。ここはDLCの独壇場といえます。

アルミ・銅など非鉄金属を扱う現場であれば、コーティングの効果が非常に出やすいため、膜厚0.2〜1μm台のDLCを積極的に検討する価値があります。これは使えそうです。

dlcコーティング膜厚の選定で押さえておきたい独自視点：「膜厚の均一性」が現場コストを左右する

膜厚の「数値」ばかりが注目されますが、実は現場での問題で多いのが「膜厚のばらつき」です。

たとえば、内径を持つ部品（ブッシュやダイスなど）にDLCを施工する場合、外径面と内径面では同じ成膜条件でも膜厚が変わりやすいという特性があります。PVD（物理蒸着）系のコーティングは「視線方向」に成膜されやすいため、凹部や内径面には膜が回り込みにくい傾向があります。

これは指向性という問題です。

一方、プラズマCVD法では比較的均一な成膜が可能で、長尺品（最大1,000mmクラス）や複雑形状への対応力に優れています。同じ「DLC膜厚1μm」でも、成膜方法によって内外径の均一性が大きく変わる点は、あまり知られていません。

実際に複雑形状の金型部品へDLCを適用する場合に確認すべきポイントをまとめます。

• 🔍 内径・溝・凹部などがある場合は成膜方法（PVD／CVD）を必ず確認
• 🔍 膜厚の測定箇所（どこの膜厚を保証しているか）を事前にメーカーに確認する
• 🔍 処理後に膜厚測定サービスを行っているか（電磁膜厚計・蛍光X線・カロテスト法など）を確認する

加工現場では複数の業者から見積を取ることが多いですが、「膜厚1μm」という数値だけを比較しても、実際の品質は成膜方法と均一性で大きく変わります。仕様書に成膜方法と膜厚測定箇所を明記することで、納品後のトラブルを未然に防ぐことができます。

膜厚の均一性が品質保証の鍵です。

複雑形状部品の膜厚均一性を重視する場合は、プラズマCVD法（PCVD）対応のコーティング業者に確認を取ることをお勧めします。

DLCコーティング 耐凝着 耐摩耗（インターフェイス）
PVD・CVD各成膜方式の特性とDLC膜の特性、アルミ・銅などへの切削実績データが詳しく掲載されています。

dlcコーティング膜厚の選定フローと現場チェックポイント

実際の現場でDLC膜厚を選定するとき、どこから考えれば良いか迷うことがあります。以下のフローを参考にしてください。

まず最初に確認するのは「母材の材質と硬度」です。超硬（WC-Co）が最もDLCとの相性が良く、SKH51・SKD11などの工具鋼も適しています。逆に軟鋼・アルミ合金を母材とする部品への適用は、密着層の有無が成否を左右します。

次に「用途・加工対象の相手材」を確認します。上述のとおり、鉄系切削用途にはDLCは推奨できません。アルミ・銅・樹脂成形などの非鉄用途であれば効果が高いと考えてよいでしょう。

3番目が「精度要求（公差）の確認」です。

IT5〜IT6クラスの高精度部品では、膜厚増加による寸法変化を事前に計算しておく必要があります。DLC施工前に仕上げ寸法からマイナス方向に膜厚分だけ削り込む「前加工代の確保」が必要になる場合もあります。

最後に「衝撃荷重の有無」を確認します。繰り返し衝撃が加わる部品（プレスのパンチなど）には、硬度よりも靭性を優先したa-C:Hタイプや、密着層付きの膜種を選定するほうが現実的です。

以下に選定の判断基準を表で整理します。

判断項目	条件	推奨膜種・膜厚
相手材が非鉄金属	アルミ・銅・樹脂成形	ta-C系（0.2〜0.7μm）またはa-C:H（1〜2μm）
高精度部品（公差IT6以下）	寸法変化を最小限に抑えたい	ta-C系薄膜（0.1〜0.3μm）
高面圧・摺動部品	ギア・バルブリフタなど	厚膜DLC（3〜4μm）＋密着層
衝撃荷重あり	プレス金型・パンチ	a-C:H系（1〜2μm）＋アンダーコート
長尺品・内径形状	複雑形状部品	PCVD法対応のa-C:H系（1〜2μm）

選定に迷ったら業者への相談が一番です。

DLCコーティングは成膜装置・膜種・前処理方法によって仕上がりが大きく異なります。部品の材質・形状・用途・公差を図面とともに提示して相談することで、最適な膜厚と膜種を提案してもらえます。複数社に相見積もりを取る際も、「膜種・膜厚・成膜方法・測定箇所・前処理の有無」の5項目をそろえた条件で比較すると、品質差が見えやすくなります。
