焼入れ温度を830℃より高く設定すると、SKS3の硬度はかえって低下します。
SKS3（合金工具鋼鋼材）の焼入れ・焼戻し後に得られる硬度は、JIS G 4404によってHV697（HRC60以上）と定められています。現場でよく使われる単位で言うと、HRC60～62が標準的な仕上がりの目安です。
ロックウェル硬度HRC62という数値は、鋼材のなかでもかなりの硬さに分類されます。たとえば一般的な機械構造用鋼（S45C）の焼入れ後がHRC55前後であることと比べると、その硬さの差が伝わるでしょう。ダイヤモンドに次ぐ硬さの鋼という表現は過大ですが、一般的な刃物（HRC55～58程度）より確実に硬い領域です。
硬度が原則です。
その硬度を得るための標準熱処理条件は、焼入れが800〜850℃（油冷）、焼戻しが150〜200℃（空冷）となっています。焼なまし状態（加工前の素材状態）では硬さが217HB以下（約87HRB相当）であり、ほぼS45Cの生材と同程度の柔らかさです。この数値の落差が、「加工してから焼き入れる」というSKS3の実用的な使い方の根拠になっています。
| 熱処理状態 | 硬度 | 用途上の意味 |
|---|---|---|
| 焼なまし（素材） | 217HB以下（約87HRB） | 切削・穴あけ等の機械加工が容易 |
| 焼入れ・焼戻し後 | HRC60以上（HV697） | ゲージ・金型・治具として使用可能 |
熱処理前と後で硬さが大きく変わること、これがSKS3を理解するうえでの最初のポイントです。現場では「生材のうちに仕上げ近くまで加工し、熱処理後に研削で最終寸法を出す」という流れが基本となります。
参考：JIS G 4404に基づく標準的な熱処理条件と硬度規定については、各メーカーのテクニカルデータにも詳しく記載されています。
F-SKS3テクニカルデータ（焼戻し硬さ曲線・焼入深さ曲線を収録）
焼入れ温度を高くすれば硬度も上がる、と考えている方は要注意です。これは正しくありません。
新潟県工業技術総合研究所による実験データによると、SKS3を800℃と830℃で焼入れした場合にそれぞれ62HRCの最高硬度が得られました。しかし860℃以上で焼入れを行うと焼戻し後の硬さが低下し、920℃まで温度を上げると62HRCよりも明らかに下回る数値になっています。
つまり「より高温で焼けばより硬くなる」は誤りです。
この硬度低下の仕組みは「残留オーステナイト（γR）」の増加にあります。焼入れ温度が上がるほど、鋼中の炭化物が固溶してMs点（マルテンサイト変態開始温度）が低下します。その結果、冷却してもマルテンサイトに変態しきれない「残留オーステナイト」が増え、これが硬度を下げる原因になります。残留オーステナイト自体は軟質であるため、期待した硬度が得られなくなるわけです。
具体的なイメージで言うと、硬鋼の強さの源であるマルテンサイト組織が形成されるべきところに、柔らかな未変態の組織が混じってしまう状態です。
また、残留オーステナイトが多く残った状態では、経年変化による寸法の収縮（マルテンサイト変態の続き）も起こりやすくなります。精密ゲージや治具においては、時間が経つにつれて寸法がずれるという実害につながる問題です。残留オーステナイトへの対策として、焼入れ後に－80℃前後まで冷却するサブゼロ処理を施すケースもあります。
参考：焼入れ温度と残留オーステナイトの関係について詳しく解説しています。
合金工具鋼SKS3の硬さと金属組織（新潟県工業技術総合研究所）
SKS3の焼入れには「油冷」が推奨されています。これはSK材（炭素工具鋼）が水冷を必要とするのと対照的な特徴です。
SK材は焼入れ性が低いため、硬化させるには急速冷却（水冷）が必要でした。一方でSKS3にはマンガン（Mn：0.90〜1.20%）とクロム（Cr：0.50〜1.00%）が添加されており、これらの合金元素が焼入れ性を大きく向上させています。そのため、冷却速度の遅い油冷でも、深部まで十分に硬化させることが可能です。
油冷が原則です。
油冷の最大のメリットは、急冷による「焼き割れ」と「熱処理歪み」のリスクを低く抑えられる点にあります。水冷は冷却能が高い反面、表面と内部の温度差が極端に大きくなり、その収縮差から割れや大きな変形が生じやすくなります。SKS3が「ノンシュリンク（無変形）鋼」とも呼ばれる理由の一つはここにあります。
油からの引き上げタイミングは、約250℃を目安にするのが一般的です。メーカーのテクニカルデータによると、形状が複雑なものや肉厚差が大きいものでは、もう少し高温（250℃より高め）での引き上げが推奨される場合があります。引き上げ後に焼き曲がりの矯正作業を行う場合も同様です。
| 冷却方法 | 冷却能 | SKS3への影響 |
|---|---|---|
| 水冷 | 高い | 割れ・歪みのリスクが高まる。推奨されない |
| 油冷 | 中程度 | 標準的な方法。高硬度と低歪みを両立できる |
| マルクエンチ | 均一 | 複雑形状・精密部品で歪みをさらに抑えたい場合に有効 |
さらに歪みを嫌う精密部品では、「マルクエンチ（マルテンパ）」も有効な選択肢です。これは、マルテンサイト変態が始まる温度直上（150〜200℃）の熱浴に浸けて均一に冷却する方法で、断面全体の温度差を最小限に保ちながら硬化できます。ゲージや複雑な穴形状の金型部品で活用されています。
参考：工具鋼の焼入れ・焼戻しにおける冷却方法と硬さの変化についての解説があります。
焼入れ・焼戻しにともなう硬さの推移（MonotaRO技術コラム）
焼入れ直後のSKS3はHRC62前後の硬さを持つ一方、非常に脆い状態（焼入れままの脆性）にあります。実用部品として使うには、焼戻しによって内部応力を開放し、靭性を回復させることが不可欠です。
焼戻し温度とHRCの目安を整理すると以下のようになります。
| 焼戻し温度 | おおよその硬度 | 用途の特徴 |
|---|---|---|
| 150℃ | HRC62前後（ほぼ維持） | 硬度最優先。ゲージ・精密型 |
| 180〜200℃ | HRC60以上 | JIS標準条件。バランスが良い |
| 300℃ | HRC50〜55程度 | 硬度低下が目立ち始める |
| 400℃以上 | HRC45以下 | 靭性は高まるが耐摩耗性が大きく低下 |
SKS3の大きな特徴は「低温焼戻し鋼」であるという点です。約200℃を超えると組織変化が進み、硬度が急激に低下し始めます。この性質から、使用中に摩擦熱や環境熱が200℃を超えるような場面では、SKS3はもはや適切な選択肢ではありません。
これは使えそうです。
焼戻し温度は硬度と靭性のトレードオフを調整する手段でもあります。硬さを優先するなら150℃付近、粘り（靭性）を少し持たせたいなら200℃、という使い分けが現場での基本的な判断です。ただし、300〜400℃前後は「焼戻し脆性」が現れやすい温度域であり、この範囲での焼戻しは一般的に避けることが推奨されています。
硬度重視なら150℃、靭性重視なら200℃が条件です。
焼戻しが不十分なまま（焼入れままの状態）で使用に供すると、研削加工時のわずかな摩擦熱や運搬時の衝撃で割れが生じるリスクがあります。特に薄板形状や鋭角部分を持つ部品では注意が必要です。焼戻しは省略できる工程ではなく、必須の処理です。

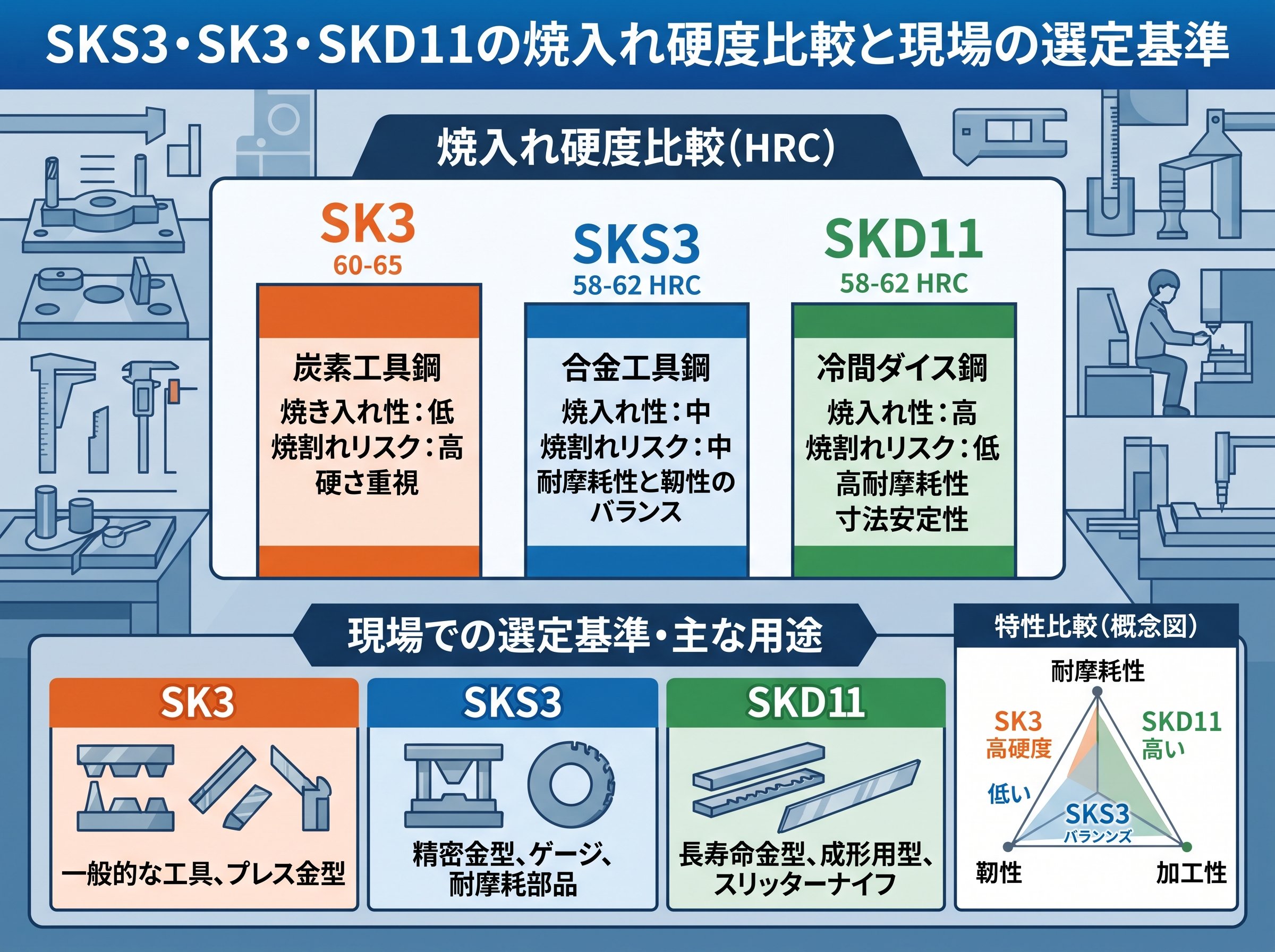

SKS3を選ぶか、SK3にするか、それともSKD11にするか——この判断は現場の設計者や加工担当者が繰り返し直面する問いです。硬度だけでなく、コスト・耐摩耗性・加工性を合わせて比較することが重要です。
| 鋼種 | 分類 | 焼入れ方法 | 焼入れ硬度（HRC） | 材料費感 |
|---|---|---|---|---|
| SK3（SK105） | 炭素工具鋼 | 水冷 | HRC60前後 | 安い |
| SKS3 | 合金工具鋼（低合金） | 油冷 | HRC60〜62 | 中程度 |
| SKD11 | 合金工具鋼（高クロム） | 油冷 | HRC58〜62 | 高い |
SK3は最安価ですが、焼入れに水冷が必要なため、焼き割れや変形のリスクが高く、複雑形状の部品には不向きです。また質量効果が大きく、断面が大きい部品では内部まで硬化させることが難しい場合があります。
SKS3は水冷よりも穏やかな油冷で焼入れができ、SK3に比べて焼き割れ・変形が大幅に少ない（寸法変化率は概ね0.05〜0.08%程度）のが大きなアドバンテージです。また耐摩耗性もSK3に対して優位に立ちます。西原式摩耗試験の比較データでは、同等のHRC61同士でSKS3がSK3より耐摩耗性に優れる結果が出ています。
SKD11はクロムを約12%含む高合金鋼で、耐摩耗性はSKS3を大きく上回ります。大量生産用の金型では数百万ショット以上の寿命を誇りますが、難削材のため加工コストが高く、材料単価もSKS3より相当高価です。
選定の判断は明快です。
参考：SK3とSKS3の熱処理の違いと選定の考え方について、実務に即した説明があります。
SK3とSKS3の違い（熱処理研究室 / 武藤工業株式会社）
SKS3は「ノンシュリンク鋼」と呼ばれるほど熱処理変形が少ない材料ですが、実際には0.05〜0.08%程度の寸法変化は必ず起こります。たとえば100mmの長さの部品であれば最大で0.08mm程度の変化が生じ得ます。0.1mm以下と聞けば微小に思えますが、精密ゲージや嵌め合い部品では致命的な誤差になり得ます。
この数値を覚えておくことが条件です。
熱処理変形を現場で最小化するには、加工の順序設計が重要です。設計図どおりに仕上げた後で焼き入れると、熱処理による変形で寸法がずれてしまいます。対策として有効なのが以下の3つのアプローチです。
まず「応力除去焼なまし」です。粗加工（切削）を終えた後、本焼入れの前に600℃程度での応力除去処理を行います。切削加工で蓄積された残留応力が開放されるため、焼入れ時の歪み量が大幅に減少します。特に溝や穴が多い複雑形状の部品で効果が高い方法です。
次に「仕上げ代の確保」です。熱処理後の研削による修正を前提に、あらかじめ0.1〜0.3mm程度の取り代を残した寸法で機械加工します。これが精密部品製作の鉄則です。
そして「粗加工→応力除去→仕上げ加工→焼入れ→研削仕上げ」というプロセスの定着です。一工程で完結させようとすると後で余計な手間とコストが発生します。手順を守るほど最終的なコストと納期が安定します。
また、見落とされがちなポイントとして「素材の圧延方向」があります。SKS3の棒材・板材は圧延によって内部に方向性（異方性）が生じています。加工品の長手方向と素材の圧延方向がどう対応するかによって、焼入れ後の変形方向と量が変わります。同じ設計でも素材の取り方次第で変形量が変わるため、精密部品では素材取り方向を記録・管理しておくことが、品質安定につながります。
熱処理変形の問題は、材料の特性だけでなく加工プロセス全体の設計で決まります。焼入れ工程単体で考えず、設計段階から変形を「織り込んだ」プロセス設計が現場品質を左右する核心です。
参考：精密金型における熱処理と残留オーステナイトに関する研究データが掲載されています。
十分な情報が集まりました。記事を生成します。
精密パンチフォーマー、耐久性のあるSKS3素材、多目的フライス加工と穴あけ加工、360度スケール、安定したベース、正味重量9kg
