S35C材質の特徴・熱処理・S45Cとの使い分け完全ガイド

S35C材質の特徴・熱処理・成分・S45Cとの使い分けを徹底解説

S35Cを「S45Cが手に入らないときの代替」と思って選ぶと、工具寿命が2割以上縮む材料選びミスにつながります。

S35C材質の基本：JIS規格と化学成分

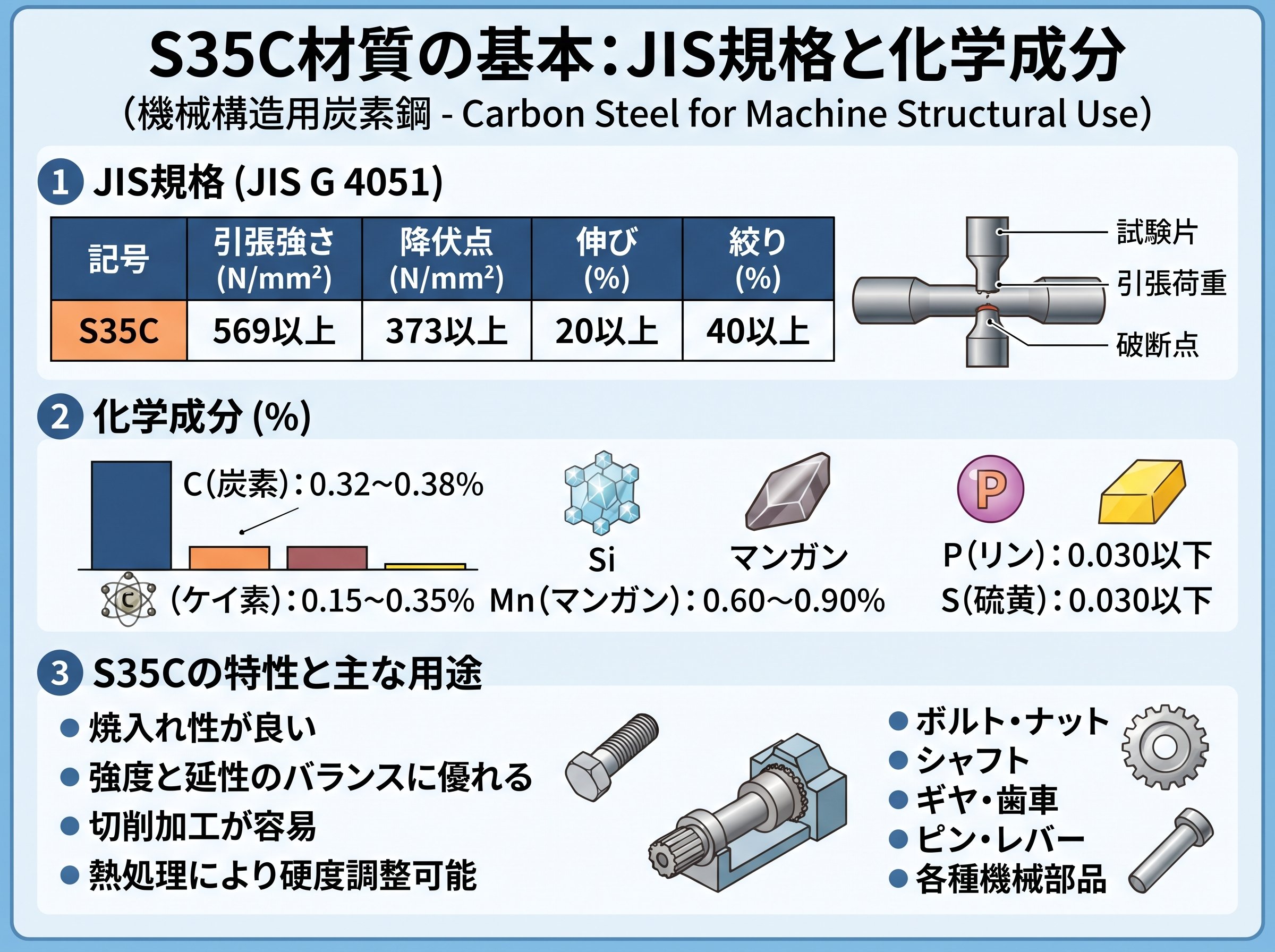

S35CはJIS G4051「機械構造用炭素鋼鋼材」で規定された鋼材です。名称の読み方はシンプルで、「S」はSteel（鉄鋼）、「35」は炭素含有量の代表値（0.35%）、「C」はCarbon（炭素）を意味します。つまりS35Cとは、炭素を約0.35%含む機械構造用の炭素鋼ということです。

JIS規格上の炭素含有量は0.32〜0.38%と定められており、この範囲に収まる鋼材が「S35C」として流通します。炭素量でいえば、S25C（低炭素鋼・炭素0.22〜0.28%）よりも高く、S45C（中炭素鋼・炭素0.42〜0.48%）よりも低い、中炭素鋼の中でも下位に位置する材種です。

化学成分の全体像を表に整理します。

| 成分 | 含有量（%） |
|------|------------|
| C（炭素） | 0.32〜0.38 |
| Si（ケイ素） | 0.15〜0.35 |
| Mn（マンガン） | 0.60〜0.90 |
| P（リン） | 0.030以下 |
| S（硫黄） | 0.035以下 |
| Ni（ニッケル）| 0.20以下 |
| Cr（クロム） | 0.20以下 |
| Cu（銅） | 0.30以下 |

注目すべきはMn（マンガン）の含有量です。低炭素鋼のS25CではMnが0.30〜0.60%にとどまりますが、S35CではMnを0.60〜0.90%と多めに設定しています。マンガンは焼入れ性を高める元素であり、炭素量が低いS35Cの焼入れ性を補う役割を担っています。

一方、P（リン）とS（硫黄）は意図的に低く抑えられています。Pは冷間加工性を、Sは熱間加工性をそれぞれ悪化させる性質があるためです。つまり、S35Cの成分設計は「加工性を守りながら焼入れ性もある程度確保する」という合理的なバランスを取っているということですね。

S35Cの化学成分・機械的性質・加工性（Mitsuri）

S35Cの比重は7.84〜7.86で、一般的な炭素鋼と同程度です。重量計算のベースとして覚えておくと現場で役立ちます。

S35C材質の機械的性質と熱処理条件

S35Cの最大の特徴は、熱処理の有無によって機械的性質が大きく変化する点です。これが基本です。

下表に熱処理状態別の機械的性質をまとめます。

| 熱処理 | 引張強さ（MPa） | 降伏点（MPa） | 硬度（HBW） |
|--------|---------------|--------------|------------|
| 焼ならし | 510以上 | 305以上 | 149〜207 |
| 焼なまし | — | — | 126〜163 |
| 焼入れ・焼戻し | 570以上 | 390以上 | 167〜235 |

焼入れ・焼戻しを行うと、引張強さは570MPa以上、硬度は167〜235HBWに達します。これはA4用紙1cm²あたり約58kgの力に耐える強度のイメージです。焼ならし状態（510MPa以上）と比べて数値が上がり、より強靭な部品として使えるようになります。

JISに規定された基本的な熱処理条件は以下のとおりです。

| 熱処理種類 | 温度・冷却条件 |
|-----------|--------------|
| 焼ならし | 840〜890℃、空冷 |
| 焼なまし | 約830℃、炉冷 |
| 焼入れ | 840〜890℃、水冷 |
| 焼戻し | 550〜650℃、急冷 |

注意してほしいのは、これらはあくまで「基本条件」であるということです。実際には、部品に必要な硬さや強度に応じて、温度や冷却方法を変更するのが現場の常識です。

S35Cの高周波焼入れ後の硬度はHRC35〜45程度が実用的な範囲とされています。S45Cの高周波焼入れ硬度（HRC43〜53）と比較するとやや低めです。表面だけを硬くしたい場合の材料としては、S35Cは十分なレベルを持っています。

特殊鋼協会誌の解説記事によれば、同じ焼入れ端からの距離（焼入端距離）で比較した場合、S35Cの硬さはSCM435（クロムモリブデン鋼）よりも大きく早く低下します。焼入れ性の限界を正しく理解しておくことが重要です。

各種機械構造用鋼の機械的性質比較（東部工業会）

S35C材質の焼入れで見落とされる「質量効果」の問題

S35Cの焼入れにおける最も重要な落とし穴が「質量効果」です。意外ですね。

JISに記載されているS35Cの機械的性質の数値は、**直径25mmの標準試験片**で測定されたものです。実際の部品がこれより大きい場合、同じ熱処理を施しても、JISの数値と同等の強度は得られません。

なぜかというと、材料が大きくなるほど中心部の冷却速度が遅くなり、焼入れ効果が内部まで届きにくくなるからです。これを「質量効果」と呼びます。S35Cはもともと焼入れ性が低い材種であるため、この質量効果が特に顕著に表れます。

具体的なイメージとしては、直径50mm（ペットボトルの直径に近いサイズ）のS35Cを焼入れしても、表面近くは硬化しますが、中心部はほとんど硬くなりません。部品の設計強度をJISの数値のみで見積もっていると、実際の部品が想定した強度を下回るリスクがあります。

この質量効果への対応策として考えられるのが、材種の変更です。直径が大きく、中心部まで均一な硬さが必要な場合は、焼入れ性が高いSCM440（クロムモリブデン鋼）への切り替えが検討されます。SCM440はJIS G4105で規定された合金鋼で、炭素量はS35Cと近いながらも、CrとMoの添加によって焼入れ性が格段に高い材種です。

逆に、「意図的に中心部は柔らかくて表面だけ硬い状態」にしたい部品では、S35Cの質量効果を積極的に活用する「有芯焼入れ」という設計アプローチも成立します。表面にマルテンサイト変態による圧縮残留応力が発生し、疲労強度の向上が見込めるためです。

また、S35Cは水焼入れ時にマルテンサイト変態開始温度（Ms点）が比較的高いという特性があり、焼割れが起こりにくい点も評価されています。熱処理後のクラックリスクを低減できるのは、品質管理上の大きなメリットです。

S35Cの使い方と注意事項・焼入れバラツキ（TEC NOTE）

S35C材質の溶接：炭素当量0.44%超えが意味するリスク

S35Cは溶接ができる材質ですが、「できる」と「問題なくできる」は別の話です。

S35Cの炭素当量（Ceq）は0.43〜0.59%です。溶接において、炭素当量が0.44%を超えると溶接割れが発生しやすくなる、というのが一般的な指標です。S35Cはこのギリギリの境界線上か、もしくはそれを超えた範囲に入ります。

炭素当量が高い材料を溶接すると、溶接の熱影響部（HAZ：Heat Affected Zone）が急激に冷却され、硬くて脆いマルテンサイト組織が形成されます。この組織が内部応力と合わさることで、低温割れ（遅れ割れ）が発生します。厄介なのは、溶接直後には割れが見えず、数時間から数日後に突然割れが現れる「遅れ破壊（水素脆性）」として現れることがある点です。

この割れを防ぐ具体的な対策は「予熱」です。溶接前に母材を**200℃程度**に予熱することで、溶接部の冷却速度を遅くし、マルテンサイトの形成を抑制します。同時に、溶接部に侵入した水素を拡散させ、遅れ破壊のリスクも低下させます。

日本溶接協会（JWES）の技術情報によれば、予熱だけで割れを防止しようとする場合、S35Cでは約200℃の予熱温度が必要とされています。これはローストビーフを焼く前にオーブンを予熱する感覚とは違い、工業用バーナーで母材全体を均一に温めるという本格的な作業が必要になります。

S35C・S45C溶接時の予熱・直後熱の条件（日本溶接協会）

溶接が不可避な設計の場合は、同じ炭素当量でも溶接性が改善された低水素系溶接棒の使用が推奨されます。また、設計段階でS35CをSS400（一般構造用圧延鋼材）に変更できないか検討することも、コスト・品質両面から有効な選択肢です。

S35C材質とS45Cの違い：現場での正しい使い分け方

S35CとS45Cは「炭素含有量以外の成分は同じ」と言われますが、その0.1%の差が現場では大きな意味を持ちます。

まず両者の基本的な違いを整理します。

| 比較項目 | S35C | S45C |
|----------|------|------|
| 炭素含有量 | 0.32〜0.38% | 0.42〜0.48% |
| 引張強さ（焼入れ焼戻し） | 570MPa以上 | 690MPa以上 |
| 焼入れ性 | 低い | S35Cより高い |
| 切削加工性 | 良好 | S35Cよりやや劣る |
| 溶接性 | 要注意 | より注意が必要 |
| 流通量 | S45Cより少ない場合あり | 豊富 |

🔍 **S35Cを選ぶべきケース**

- 部品が小さく（概ね直径25mm以下）、焼入れ性が問題になりにくい場合
- 表面だけを硬化させ、内部は靭性を残したい「有芯焼入れ」を狙う場合
- 切削加工が多く、工具寿命を優先したい場合
- 生材（熱処理なし）のままでS35Cの強度（引張強さ510MPa以上）で十分な場合

🔍 **S45Cを選ぶべきケース**

- 部品が大きく、内部まで均一な硬化が必要な場合
- より高い引張強さ（690MPa以上）が要求される場合
- 焼入れ後の靭性（粘り強さ）を重視する場合

切削加工性については見逃されがちなポイントがあります。S35CはS45Cに比べて切削抵抗が小さく、同じ加工条件で工具寿命が長くなる傾向があります。これは使えそうです。量産部品で切削工程が多い場合、S35CとS45Cでは工具交換頻度に差が出ることがあり、ランニングコストに影響します。

一方で注意したいのが流通性です。SC材のなかではS45Cの流通量が最も多く、S35Cは在庫がない場合があります。設計時にS35Cを指定しても、調達段階でS45Cに切り替わるケースがあるため、互換性を事前に確認しておくことが現場での損失回避につながります。

S35Cの規格・用途・機械的性質（阪神メタリックス）

十分な情報が集まりました。記事を作成します。

大光電機 DAIKO LEDランプ LED 4.3W（E11） DECO-S35C 電球色 2700K LZA-93163LSW
