水焼入れと油焼入れの違いと使い分けの基本

水焼入れと油焼入れの違いと冷却媒体の選び方

水焼入れの方が「硬い＝良い」は、加工現場を丸ごと止めかねない思い込みです。

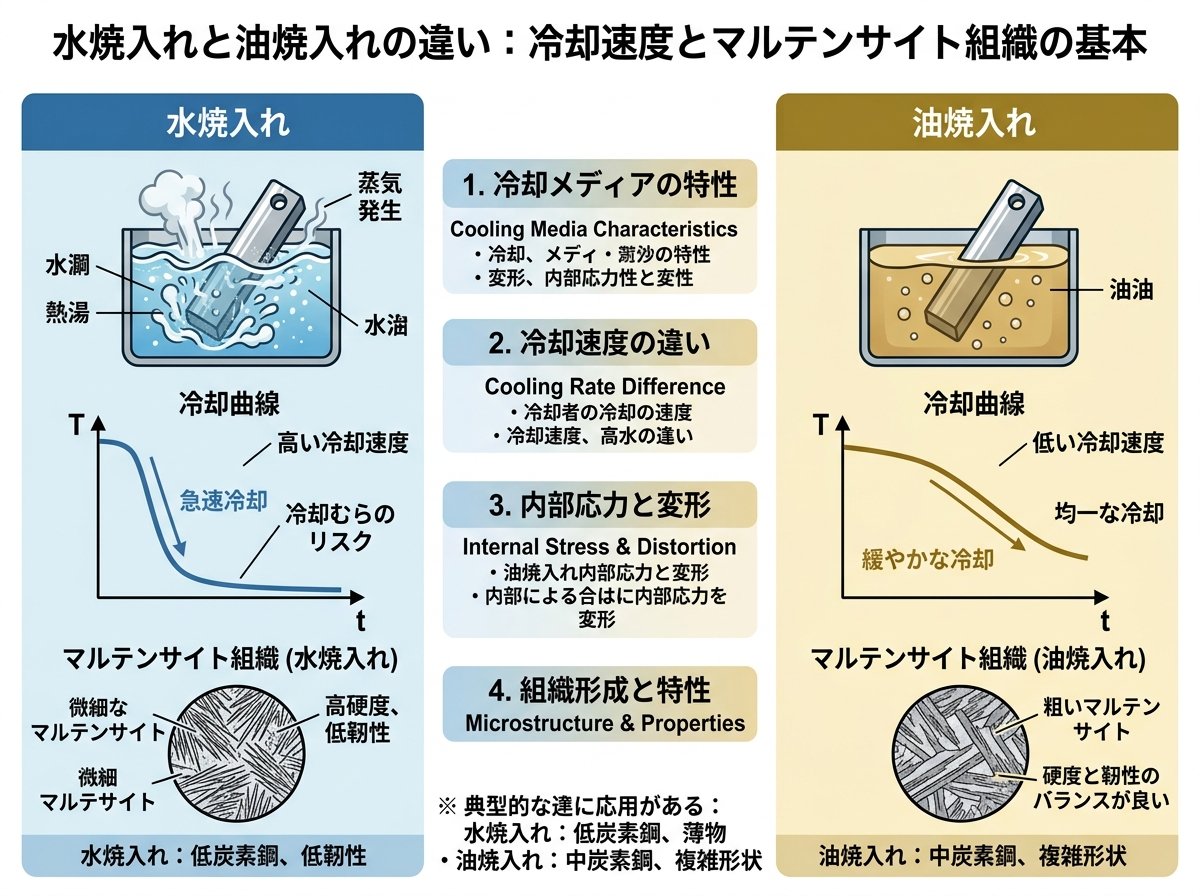

水焼入れと油焼入れの違い：冷却速度とマルテンサイト組織の基本

焼入れとは、鋼材をA1変態点（約727℃）以上に加熱してオーステナイト組織に変化させ、そこから急冷することでマルテンサイトという硬くて脆い組織を作り出す熱処理です。このとき「どれだけ速く冷やすか」が、最終的な硬度と品質を左右する最重要パラメータになります。

水焼入れと油焼入れの最大の違いは、ズバリ冷却速度です。水の冷却速度は油の約5〜10倍とされており、同じ鋼材に同じ加熱工程を行っても、仕上がりの硬度と内部組織は大きく変わります。水は熱容量が大きく熱伝導率も高いため、金属表面から非常に速く熱を奪います。結果として急激なマルテンサイト変態が起き、高い硬度が得られます。

一方、油（一般的に60℃前後に管理された焼入れ油）は冷却速度が緩やかです。これにより表面と内部の温度差が小さく保たれ、内部応力の蓄積が抑制されます。つまり油焼入れは、「少し硬度を犠牲にする代わりに、割れと歪みのリスクを大幅に下げる」選択です。

冷却媒体による硬度の差を具体的に見ると、S45C（機械構造用炭素鋼）の場合、水冷でHRC55〜60程度に達するのに対し、油冷では目安としてHRC40〜50程度にとどまります。この差は一見「水の方が優れる」と思わせますが、硬ければ硬いほど材料は脆くなるため、用途次第では危険な設計につながります。これが基本です。

比較項目	水焼入れ	油焼入れ
冷却速度	非常に速い（油の約5〜10倍）	緩やか
最終硬度（S45C目安）	HRC55〜60程度	HRC40〜50程度
割れ・歪みリスク	高い	低い
適した形状	単純形状・小物	複雑形状・精密部品
管理コスト	低い	やや高い（油管理が必要）

なお、Wikipediaの焼入れ記事によると「水を約60℃に温めると冷却速度が油と同程度になる」という面白い事実も記録されています。水温管理は冷却速度に直接影響するため、焼入れ槽の温度をしっかり把握することが、品質安定の第一歩になります。

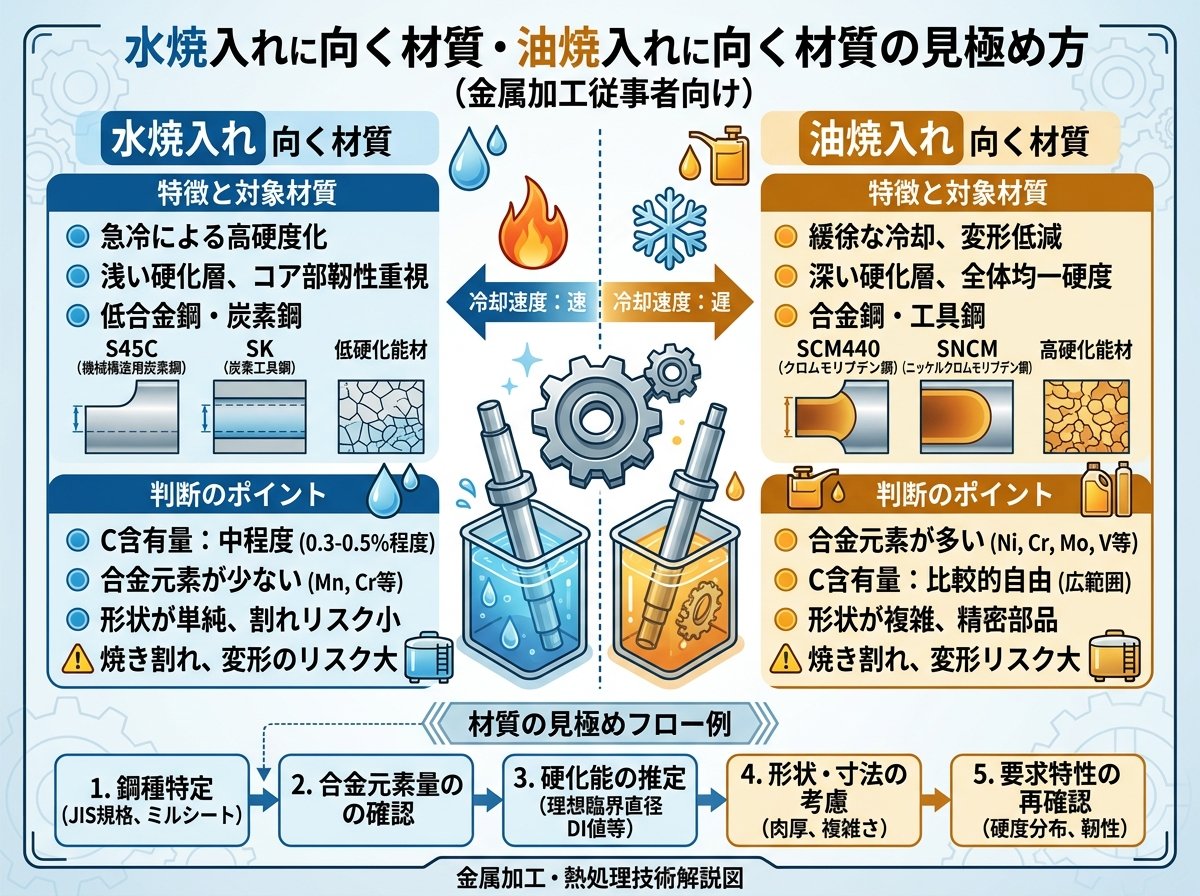

水焼入れに向く材質・油焼入れに向く材質の見極め方

「どの材料に、どちらの冷却媒体を使うべきか」は、炭素含有量と合金元素の有無で8割が決まります。

まず炭素鋼の代表格であるS45Cを見てみましょう。JIS規格ではS45Cの焼入れ条件として「820〜870℃で加熱後、水冷」が定められています。S45Cは合金元素をほとんど含まないため焼入れ性（焼きが深く入る性能）が低く、水冷しなければ十分なマルテンサイト変態が起きません。油冷では硬度が著しく不足するケースがあるため、シンプルな形状の部品であれば水焼入れが選ばれます。

ただし実際の加工現場では、S45Cに対して敢えて油冷を採用するケースも少なくありません。これは「十分な硬度は得られなくても、割れや歪みのリスクをゼロに近づけたい」という合理的判断です。あくまで設計要件と照らし合わせた選択になります。

一方、クロムモリブデン鋼のSCM440（または近いグレードのSCM435）は、合金元素の効果で焼入れ性が大幅に高まっています。SCM440は油冷でもHRC55〜60程度の硬度を達成でき、内部（中心部）まで均一に硬度が入りやすいという特徴があります。水冷する必要がなく、割れのリスクを下げながら高硬度を実現できる。これが油焼入れ最大のメリットです。

合金元素（クロム、モリブデン、マンガンなど）を含む合金鋼は、焼入れ性が高いため油冷でも十分な硬化が起きます。SK材（炭素工具鋼）のように炭素量は高くても合金元素が少ない材料は水冷が必要ですが、複雑な刃物形状に水冷すると割れが発生するリスクがあるため、実際には用途と形状を加味した判断が不可欠になります。

以下に主要材料と推奨冷却媒体をまとめました。

• 🔹 S45C（機械構造用炭素鋼）：JIS規格は水冷。ただし複雑形状では油冷も選択肢




• 🔹 SCM440/SCM435（クロムモリブデン鋼）：油冷が標準。油冷でもHRC55〜60が得られる




• 🔹 SK3/SK5（炭素工具鋼）：水冷が基本だが、焼き割れに特に注意が必要




• 🔹 SKD11（ダイス鋼）：空冷または油冷。水冷は行わない




• 🔹 SUS440C（マルテンサイト系ステンレス）：油冷。水冷は使わない

材料の正しい判断が、割れや歪みで部品を廃棄するコストを防ぎます。

参考：日本特殊鋼倶楽部による特殊鋼の熱処理に関する技術資料では、鋼種ごとの焼入れ条件と焼入れ性の詳細が公開されています。
特殊鋼 2015年7月号「やさしく知る特殊鋼の熱処理」（日本特殊鋼倶楽部）

水焼入れの焼き割れ・歪みリスクと油焼入れとのコスト比較

水焼入れのリスクは、割れと歪みの2種類に大別できます。どちらも見落とすと、工程ロスや後工程の修正コストとなって現場を直撃します。

まず焼き割れについて理解しましょう。急冷時、鋼材の表面はすぐに収縮して冷えますが、内部はまだ高温のまま膨張しようとしています。この収縮と膨張が同じ瞬間に起き、表面に引張応力が集中する箇所でクラックが発生します。これが焼き割れのメカニズムです。特にキー溝、段差、穴あき部など、断面が急変する形状は応力集中を起こしやすく、割れが発生しやすい箇所の代表格です。

水焼入れは冷却速度が速すぎるため、この温度差が極端に大きくなります。一方、油焼入れは冷却が緩やかなため、表面と内部の温度勾配が小さく保たれ、応力集中が抑制されます。冷却中の気泡の発生も少ないため、表面に冷却ムラが生じにくい点も油焼入れの優位性です。

歪みのリスクも見過ごせません。水焼入れで生じた変形は0.2mm以上に及ぶケースもあり、精密部品では仕上げ研磨で吸収しきれないこともあります。油焼入れでは一般的に0.05〜0.1mm程度に抑えられることが多く、後工程の研磨取り代を少なく設計できます。これは加工時間と砥石・刃物コストの削減に直結します。

コスト面で見ると、油焼入れは焼入れ油の定期的な補充・交換・分析が必要なためランニングコストが水焼入れより高くなります。しかし焼き割れによる部品廃棄や、歪みによる再加工が発生すれば、水焼入れのランニングコストの低さは帳消しになります。トータルコストを見れば、複雑形状の部品に油焼入れを選ぶ方が合理的なケースは多いです。

参考：焼き割れの発生メカニズムと対策については、以下のコラムが詳しく解説しています。
焼き割れとは？熱処理で発生するクラックの原因と対策（株式会社ウエストヒル）

焼き戻しは水焼入れ・油焼入れの直後に必須である理由

焼入れをしたら、速やかに焼き戻しを行うことが大原則です。これを知らずに作業を進めると、完成品が自然に割れるという最悪の事態を招きます。

焼入れ直後の鋼材はマルテンサイト組織になっており、非常に硬い反面、極めて脆い状態です。そのままにしておくと内部応力が解放されず、「置き割れ（自然割れ）」と呼ばれる現象が発生する場合があります。置き割れとは、焼入れ後に金属を放置しているだけでクラックが入ることで、機械的な外力がなくても起こります。

熱処理の専門書でも「焼戻しは原則として焼入れ直後に行う。焼入れ後長時間放置しておくと置き割れが発生する場合がある。焼入れから焼き戻しまでの時間は12時間以内を目安とする」とされています。12時間以内というのが目安です。

焼き戻しの温度と目的は、用途によって使い分けます。

• 🌡️ 低温焼き戻し（150〜250℃）：硬度をほぼ維持しつつ、内部応力と脆さを軽減。工具・刃物向け




• 🌡️ 高温焼き戻し（500〜650℃）：硬度をある程度落として靭性（粘り強さ）を大幅に向上。機械部品向け

水焼入れをした場合、油焼入れよりも残留応力が大きくマルテンサイトも多く生成されるため、置き割れリスクはさらに高くなります。つまり、水焼入れほど「焼き戻しまでの時間管理」が重要になります。焼入れと焼き戻しはセットで設計するのが原則です。

油焼入れ後でも焼き戻しは必要です。「油焼入れなら大丈夫」という油断が、靭性不足の部品を生み出すリスクになります。

参考：焼き戻しの原理と実務については、キーエンスの熱処理基礎資料が詳しく解説しています。
焼入れ・焼もどし・焼なまし・焼ならし（キーエンス 熱処理の基礎）

【現場視点】水焼入れと油焼入れ、失敗しない使い分けの判断フロー

知識だけでは不十分です。実際の現場でどのように判断するか、工程設計の視点から整理します。

まず、使い分けの判断フローを以下のポイントで確認してください。

• ✅ ステップ1：材質確認
  — JIS規格で指定された冷却媒体があればそれを基本とする。例：S45C＝水冷（JIS）、SCM440＝油冷




• ✅ ステップ2：形状の複雑度確認
  — キー溝・穴・段差・薄肉部分がある場合は水焼入れリスクが高い。油冷を優先検討する




• ✅ ステップ3：要求硬度の確認
  — HRC55以上が必須なら、焼入れ性の高い合金鋼（SCM440など）を選び油冷で対応する方が安全




• ✅ ステップ4：寸法精度の要求確認
  — 仕上げ研磨の取り代が小さい（0.1mm以下）精密部品は油冷が必須レベル




• ✅ ステップ5：焼き戻し工程の確保
  — 焼入れから12時間以内に焼き戻しが実施できる工程を確保する

現場でよくある失敗パターンが「S45Cに水焼入れしたが、段差部に割れが入った」というケースです。この場合、材質をSCM440に変更して油冷にするか、S45Cのまま形状を単純化することで回避できます。材質変更はコストアップを伴いますが、焼き割れによる廃棄コストと比較すると合理的な判断になることが多いです。

もうひとつよくあるのが「油焼入れで硬度が出なかった」という問題です。これはS45Cのような焼入れ性の低い材料に油冷を選んだ場合に起きます。必要硬度に対して材質と冷却媒体が合っていないケースです。焼入れ後の硬度測定（ロックウェル硬度計など）を初品確認で必ず行い、設計値との差を確認する習慣が品質安定への近道です。

また、油焼入れを行う場合は焼入れ油の温度管理も重要です。油温は60℃前後が安定するとされており、低温すぎると冷却が不均一になります。油槽の温度ムラが硬度ムラや歪みの原因になることがあるため、油温計の設置と定期チェックは運用管理の基本です。

参考：焼入れ材料の選定と熱処理設計の実務については、以下のMISUMIの解説記事も参考になります。
全体熱処理を知ろう！焼きなまし、焼きならし、焼入れ（MISUMI meviy）
