三価黒クロメート膜厚の正しい知識と管理方法

三価黒クロメートの膜厚と耐食性・管理方法を徹底解説

三価黒クロメートの黒さが濃いほど、耐食性は低くなることがあります。

この記事でわかること

📏

三価黒クロメートの膜厚の実態

化成皮膜は0.2〜0.5μmと極薄。亜鉛めっき層と合算した「トータル膜厚」が設計・品質管理の本命。

⚠️

膜厚と耐食性の関係

トップコートなしの裸状態では白錆が黒地に目立ちやすく、クレームに直結。正しい仕様選定が品質を守る。

🔧

現場での管理・設計ポイント

精密部品では膜厚を前提にした公差設計が必須。引張強さ1,000MPa超の高強度鋼は水素脆性リスクにも要注意。

このページの目次

三価黒クロメートの膜厚と耐食性・管理方法を徹底解説

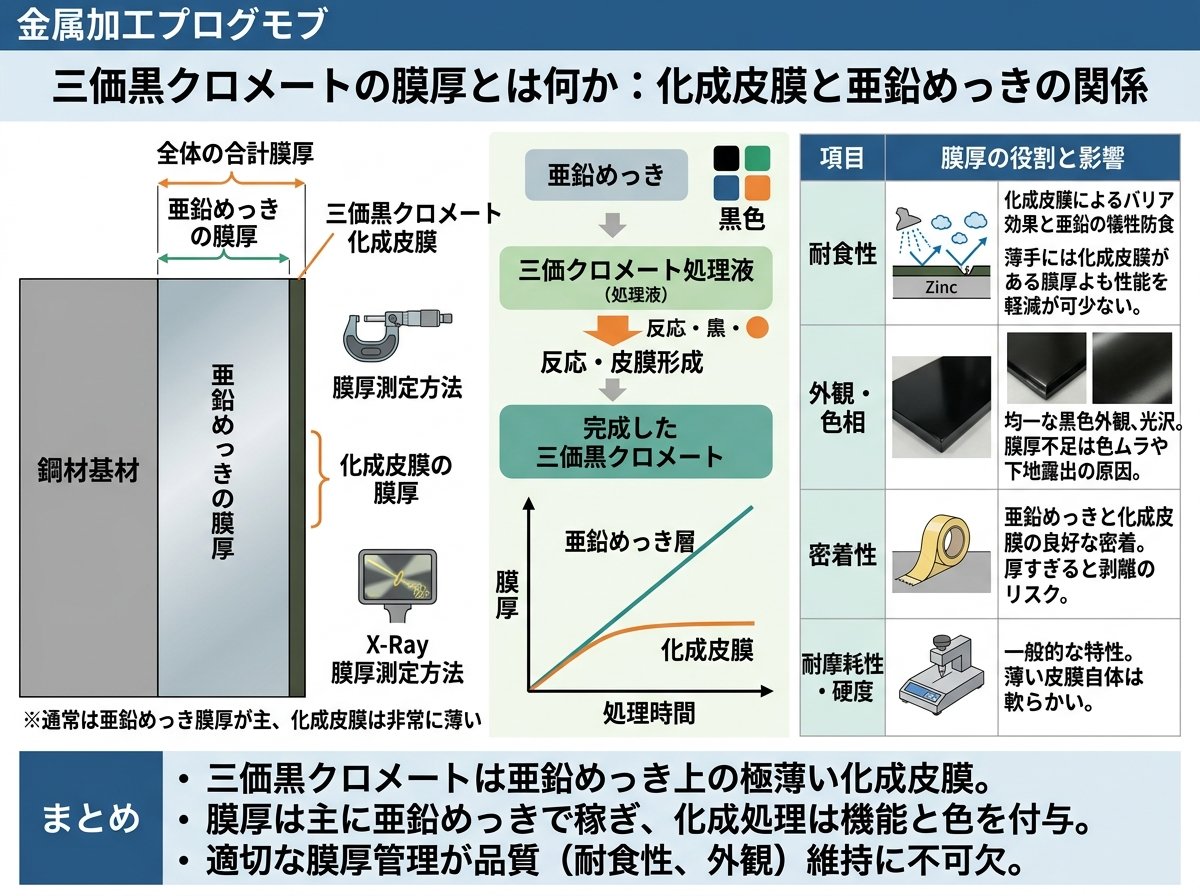

三価黒クロメートの膜厚とは何か：化成皮膜と亜鉛めっきの関係

「三価黒クロメートの膜厚」と一口に言っても、実は2つの層を区別して考える必要があります。

ひとつは「亜鉛めっき層」、もうひとつが「三価黒クロメート化成皮膜」です。現場でよく勘違いされるのは、クロメート皮膜だけを膜厚として捉えてしまうケースです。設計上の寸法管理や耐食性を正しく評価するには、両者をセットで理解することが基本です。

三価黒クロメートの化成皮膜の厚さは、一般的に0.2〜0.5μm（マイクロメートル）程度とされています。この数値がどれほど薄いかというと、1μmは1mmの1,000分の1に相当します。人の毛髪の太さが約60〜80μmですから、その100分の1以下という極めて薄い層です。

一方、下地となる電気亜鉛めっき層は、用途によって大きく異なりますが、標準的には5〜15μm程度で設定されることが多いです。部品全体に乗る「厚み」として設計公差に影響するのは、ほとんどこの亜鉛層の部分です。

つまり設計の観点でいえば、クロメート皮膜0.2〜0.5μmは寸法への影響がほぼゼロに近いものの、亜鉛めっき層を含めたトータルでは、片面5〜15μm、両面では10〜30μmの寸法変化が生じることを覚えておく必要があります。これが原則です。

精密部品の設計では、このトータル膜厚を見込んだ「メッキ後寸法」を設計段階から织り込むことが、不具合回避の第一歩となります。

層の種類	一般的な厚さ	設計への影響
三価黒クロメート化成皮膜	0.2〜0.5μm	ほぼなし
電気亜鉛めっき層	5〜15μm（標準）	あり（寸法変化に直結）
トータル（片面）	約5〜15μm程度	公差設計で必ず考慮

三価黒クロメートの化成皮膜には、JIS規格（JIS H 8625）による公式な膜厚規定が存在しません。そのため発注図面では「三価黒クロメート」と注記するか、亜鉛めっき厚さを「Zn8（三価黒クロメート）」のように記載するのが業界慣習となっています。

参考リンク（三価クロメートの種類と特徴・膜厚について詳しく解説）：

三価黒クロメートの膜厚と耐食性の正しい関係：塩水噴霧試験で読み解く

「黒いほど錆に強い」という印象を持っている方は少なくありません。これは要注意の思い込みです。

三価黒クロメートの耐食性は、黒色の「見た目の濃さ」ではなく、皮膜構造の緻密さと、その後に施すトップコートの有無によってほぼ決まります。

標準的な三価黒クロメートを施した亜鉛めっき品の耐食性を塩水噴霧試験（JIS Z 2371準拠）で評価すると、白錆発生までの時間は72〜120時間程度とされています。一方で、三価ホワイト（青白色）の標準品と比較した場合、「裸の状態（トップコートなし）」では実はホワイトの方が安定しているというデータが業界では広く知られています。

なぜかというと、三価黒クロメートの皮膜は、黒色を発色させるためにコバルトや硫黄などの特殊成分を含んでいます。この成分が、ホワイトに比べて皮膜の構造をわずかに「粗く」しやすく、特にバレル処理などで製品同士が当たった際にエッジ部分の皮膜が削れやすい特性があります。皮膜が脆いということですね。

ただし、トップコート（封孔処理）を施した場合は話が変わります。三価黒クロメートにクリア樹脂塗膜を1層被せることで、耐食性を一気に240時間以上（白錆発生まで）に引き上げることが可能です。これは三価ホワイトの単体性能を大きく上回ります。

業界でよく言われる「三価黒クロメートは耐食性が高い」という評価は、実はこのトップコートを込みにした評価であることがほとんどです。つまり「ブラック＝強い」という印象は、追加の保護処理を前提とした話だと押さえておく必要があります。

🔵 三価ホワイト（裸）：白錆発生まで 72〜96時間以上（安定性◎）
⚫ 三価黒クロメート（裸）：白錆発生まで 72〜120時間程度（エッジ摩耗に注意）
⚫✨ 三価黒クロメート＋トップコート：白錆発生まで 240時間以上（高耐食仕様）

さらに見落とされがちな注意点があります。三価黒クロメートは「黒地に白錆が出ると非常に目立つ」という視覚的な問題があります。ホワイトは同系色のためクレームになりにくいのに対し、ブラックは初期段階の白錆でも外観不良として認識されやすいです。湿潤環境や屋外使用の部品にブラックを採用する場合は、トップコート込みの高耐食仕様で発注することを現場では強く推奨します。

参考リンク（三価ホワイトと三価ブラックの耐食性比較・現場視点の詳細解説）：

亜鉛めっきの三価ホワイト・三価ブラックの違いと比較｜日本バレル工業

三価黒クロメートの膜厚が精密部品の寸法公差に与える影響と対策

精密部品の設計担当者が最も注意すべきポイントがここにあります。

三価黒クロメート処理を施した場合の「見かけの膜厚」は、亜鉛めっき層を含めたトータルで片面あたり5〜15μm、標準的には8μm程度が目安です。両面では最大30μm近くの寸法変化が起こることがあります。30μmとはどのくらいかというと、細かいサンドペーパー（#2000番相当）の表面研磨目に近い厚みです。精密機械部品では無視できない数値です。

特に注意が必要なのが、ねじの「はめあい公差」です。M3〜M8程度の細径ねじで、精密なクリアランスフィットや中間ばめが設計されている場合、めっき後に締まりばめ状態になってしまい、組み付けができないというトラブルが現場では実際に発生しています。これは大きなロスにつながります。

対策としては次の3点が現場で有効とされています。

📐 メッキ前の素材寸法を「メッキ厚み分だけ削り代として見込む」：例えば膜厚8μmの片面付着を想定するなら、外径部では直径でマイナス16μm（0.016mm）を見込んで加工する。
📋 図面にメッキ後の最終寸法を明記する：「メッキ前寸法」と「メッキ後仕上がり寸法」を図面上で明示することで、めっき業者との認識ズレを防ぐ。
🔬 試作段階で膜厚測定を実施する：蛍光X線膜厚計や電磁膜厚計を使い、実際の部品形状での付着量を確認してから量産設計を確定させる。

電気めっきには「電流集中」という特性があります。エッジや先端部には電流が集まりやすく、その部分だけ局所的に膜厚が厚くなります。深い穴や袋穴の底は逆に電流が届きにくく、膜厚が薄くなります。つまり同じ部品でも場所によって膜厚のバラツキが生じるのが電気めっきの宿命です。

設計段階でこの電流分布を意識した形状設計（鋭利なエッジの面取り、水抜き穴の確保など）を行うことで、均一な膜厚と安定した品質を確保しやすくなります。これが条件です。

参考リンク（精密部品の寸法公差と三価クロメートの関係・設計上の注意点）：

三価クロメートとは？特性・用途・六価クロメートとの違いと選定ポイント｜meviy（ミスミ）

三価黒クロメート膜厚管理の現場ポイント：処理条件と液管理の実態

三価黒クロメートの品質は、処理液に浸けるだけでは決まりません。現場での液管理と処理条件の維持が、膜厚・色調・耐食性すべてに直結します。

まず知っておきたいのが、三価黒クロメートの「黒色」の出どころです。三価白クロメートに対して、黒色を出すためにはコバルト塩や硫黄化合物などを特殊に配合した処理液を使います。このため液管理の難易度がホワイトより格段に高くなります。

pH、温度、クロム濃度、補助金属の濃度バランス。これらが少しでも基準値からズレると、色が茶色や虹色に変わってしまいます。意外ですね。加工単価が三価ホワイトの1.2〜1.5倍程度になる理由は、この高度な液管理コストにほかなりません。

現場で特に重要な管理パラメータは次のとおりです。

🌡️ 処理温度：20〜40℃に維持。夏季・冬季の環境温度変動に注意し、恒温管理が望ましい。
🧪 pH管理：通常1.5〜2.5の範囲。pH上昇で皮膜が薄くなり、低下しすぎると基材への過剰溶解が起きる。
⏱️ 処理時間：30秒〜2分程度。長すぎると色ムラ・粉吹きが発生するリスクが高まる。
🔄 液分析頻度：毎日または1ロットごとにサンプリングし、三価クロム濃度・補助金属・導電率を測定する。

乾燥工程も見落としてはいけません。三価黒クロメートの乾燥温度は60〜80℃程度が推奨されます。高温すぎると皮膜にクラック（亀裂）が入り、そこから腐食が進行します。100℃を超える高温乾燥は厳禁と覚えておけばOKです。

前処理（脱脂・酸洗い）の品質も仕上がりに直接響きます。素材表面に加工油や酸化スケールが残っていると、クロメート皮膜が均一に定着しません。特に三価黒クロメートは素材の表面状態の粗れがそのまま「色のくすみ」として現れやすい特性があります。

色ムラやカサカサした仕上がりに悩んでいるケースでは、めっき業者に問題があるよりも、前工程の前処理管理が不十分なことが原因であるケースが実は多いです。受け入れ検査時に前処理の条件も確認すると、原因特定の近道になります。

高強度鋼への三価黒クロメート：膜厚管理だけでは防げない水素脆性リスク

金属加工の現場で「三価黒クロメートを高強度ボルトや焼き入れ鋼に施す」という設計は珍しくありません。ただし、ここには膜厚管理とは別次元の落とし穴があります。水素脆性（遅れ破壊）のリスクです。

電気亜鉛めっきの工程では、酸洗いや電気分解の過程で水素ガスが発生し、その一部が鋼材内部に侵入します。通常の軟鋼では問題ありませんが、引張強さが1,000MPaを超える高強度鋼（ばね鋼・SCM435・高張力ボルトなど）では、この水素が鋼の結晶粒界に蓄積し、通常では折れないはずの応力で突然破断するリスクがあります。

この破断は施工直後には起きないことが多く、数時間〜数日後に使用中に突然起こるため「遅れ破壊」とも呼ばれます。原因の特定が難しいため、現場での事故にもつながりやすい非常に怖い現象です。

対策として業界で標準とされているのが「水素脆性除去処理（ベーキング）」です。めっき後、速やかに190〜220℃で2〜4時間加熱することで、鋼内部に侵入した水素を放出させます。この処理はクロメート処理後、できるだけ早く実施することが重要で、一般的にはめっきから4時間以内に開始するのが推奨されています。

🔴 ベーキング処理が必要な目安：引張強さ 1,000MPa（硬さ HV320相当）以上の高強度鋼
🟡 要注意ゾーン：引張強さ 800〜1,000MPaの中強度鋼（使用環境や設計荷重によって判断）
🟢 一般的に不要：軟鋼・一般構造用鋼（SS400相当）など低強度材

ベーキング処理を行う場合、三価黒クロメートの皮膜が熱によって変色または劣化しないかを事前に確認することも忘れずに実施してください。処理業者と事前に条件を打ち合わせることが必須です。

水素脆性リスクは「膜厚がいくら適正でも発生する」という点が重要です。膜厚の管理とは別に、材質・強度区分に基づく工程設計として必ず織り込む必要があります。つまり膜厚管理と水素脆性対策は並列で考えるべき問題です。

参考リンク（高強度鋼への水素脆性と三価クロメート処理後のベーキング処理の解説）：

表面処理について（ボルトの水素脆性・ベーキング処理）｜アルプス精工

三価黒クロメート膜厚の独自視点：「膜厚を厚くすれば耐食性は上がる」の落とし穴

多くの設計担当者や調達担当者が「亜鉛めっきは厚ければ厚いほど良い」という前提で仕様を決めがちです。しかし実際には、闇雲に膜厚を厚くすることがコスト・品質・機能の3つで逆効果になるケースがあります。

たとえば、亜鉛めっきの標準膜厚は8μmが一般的ですが、これを25μmや30μmに厚くすると、当然コストが上昇します。しかし耐食性の向上は膜厚に比例するわけではなく、クロメート処理の種類やトップコートの有無による影響の方が大きいとされています。「厚めのホワイトより薄めのブラック＋トップコート」の方が高耐食になる場合があるのです。これは使えそうな知識です。

また、ねじ部品で過剰に膜厚を厚くした場合、ねじ山のはめあい精度が低下し、組み立てトルクが不安定になるという実害が出ます。JIS規格のめっき付き六角ボルトでは、ねじの精度区分に対応した最大許容膜厚が定められており、それを超えると適合ボルトとして使えなくなることもあります。

さらに、三価黒クロメートの化成皮膜については、膜厚を「厚く指定する」こと自体が原則として難しいという現場事情があります。化成処理は電気を使わず薬液に浸けるだけで皮膜が形成されるため、処理時間を長くしても皮膜がある一定以上に厚くなることはほとんどありません。0.2〜0.5μmという数値は、処理条件を大幅に変えても大きく変動しない「自然到達膜厚」に近いのです。

つまり、三価黒クロメートの耐食性を高めたいなら、化成皮膜を厚くしようとするのではなく、次の3つのアプローチが実質的に有効な手段です。
