球状黒鉛鋳鉄の組織と基地構造の関係を徹底解説

球状黒鉛鋳鉄の組織を「見た目」だけで判断していると、加工コストが静かに膨らみます。

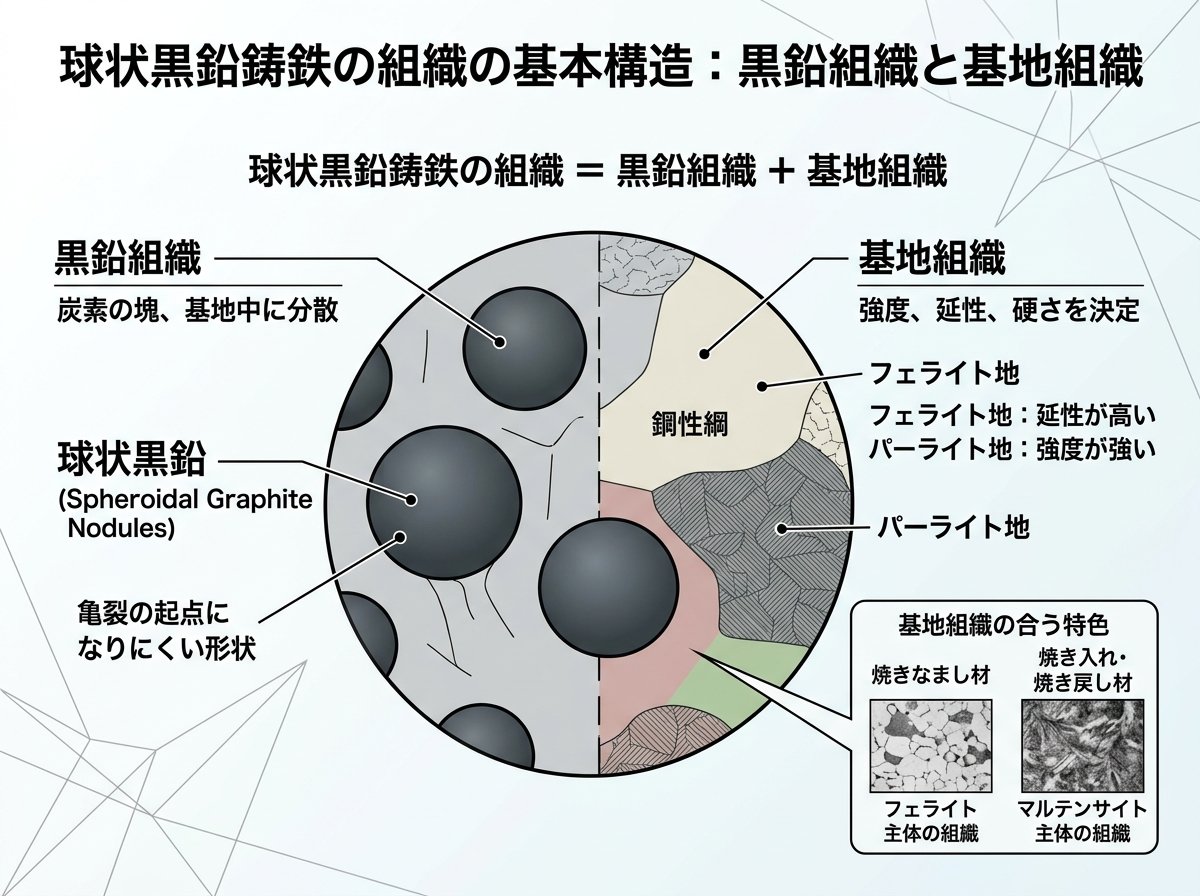

球状黒鉛鋳鉄の組織の基本構造：黒鉛組織と基地組織

球状黒鉛鋳鉄（FCD）は、第二次世界大戦後に開発された比較的新しい鋳造材料です。一般に「鋳鉄は脆い」というイメージを持たれがちですが、FCDはその常識を覆す高強度・高靭性の材料です。

FCDの組織は大きく「黒鉛組織」と「基地組織」の2つに分けて理解するのが基本です。鋳鉄の組織全体は、黒鉛組織と基地組織の組み合わせによってその機械的性質・物理的性質・化学的性質が決まります。

まず、黒鉛組織から見ていきましょう。鋳鉄の炭素含有量は3〜4%程度と高く、Si（ケイ素）も1〜3%含まれます。このため、凝固時に炭素が黒鉛として鉄の基地中に析出します。FCDでは、この黒鉛が「球状（形態Ⅵ）」に晶出しているのが最大の特徴です。球状の黒鉛は互いに独立して分散しているため、基地部分（全体の約90%）の連続性が非常に高く保たれます。これが片状黒鉛鋳鉄（FC）と比べて強度と延性が大幅に向上する根本的な理由です。

つまり、形が「球」か「片」かで、強度は数倍も変わります。

一方、片状黒鉛鋳鉄（FC）では黒鉛が薄い平板状（形態Ⅰ）に分布しており、引張応力が加わったときに黒鉛の先端から亀裂が発生・伝播しやすい構造です。FCDの球状黒鉛は応力集中の起点になりにくく、引張強さだけでなく「伸び（延性）」と「靭性（じん性）」を同時に確保できます。

参考として、1962年アメリカの国際鋳物会議で提案された黒鉛形態分類（形態Ⅰ〜Ⅵ）は現在も国際的に使用されており、JIS G5502でも参照されています。

次に基地組織についてです。FCDの基地組織は主に以下の3種類の相で構成されます。

- フェライト：密度7.9、引張強さ200〜400MPa、ブリネル硬さHB90〜150程度。軟質で靭性が高く、延性に優れます。Si（ケイ素）を固溶しており「シリコ・フェライト」とも呼ばれます。

- パーライト：フェライトとセメンタイトが交互に積層した組織。引張強さ800〜900MPa、ブリネル硬さHB200〜240程度と非常に強靱です。

- セメンタイト（Fe₃C）：最も硬くブリネル硬さHB550に達しますが、非常に脆い相です。通常のFCDには出現を抑えた組織制御が行われます。

これら3相の割合が変化することで、FCD全体の機械的性質が大きく変わります。フェライトが増えると延性・靭性が上がり、パーライトが増えると引張強さ・硬さが上がる反面、伸びは低下します。これが基本です。

参考：日本鋳造工学会 鋳鉄Q&A事例（基地組織と硬さの関係）
https://jfs.or.jp/q_a/qa_tetsu/

球状黒鉛鋳鉄のブルズアイ組織とパーライト比率が強度を決める仕組み

金属加工の現場でFCDを扱う際に「ブルズアイ組織」という言葉を耳にしたことがある方は多いでしょう。しかし、その構造と強度への影響を正確に把握できているかどうかで、材料選定や加工精度に差が出ます。

ブルズアイ（Bull's Eye）組織とは、球状の黒鉛を中心として、その周囲をフェライトの白い輪が囲み、さらに外側にパーライトが存在する組織のことです。光学顕微鏡で観察すると、黒い丸（球状黒鉛）＋白い輪（フェライト）＋黒い部分（パーライト）という「牛の目（ブルズアイ）」のような模様に見えることからこの名があります。これがFCDの典型的な鋳放し組織です。

なぜこの形になるのでしょうか？FCDが凝固し冷却される過程で、黒鉛粒の周囲には炭素が優先的に黒鉛へと移動するため、黒鉛周辺の炭素が少なくなります。その結果、黒鉛粒のすぐ周辺はフェライトが形成されやすく、離れた領域ではパーライトが形成されやすいという濃度勾配が生じます。これがブルズアイ模様の正体です。

パーライト比率と引張強さの関係は非常に明確です。パーライト面積率が増加するにつれて引張強さは上昇しますが、伸びはパーライト面積率が少し増えると急激に低下し、その後は緩やかに減少します。具体的な数字で見ると、フェライト基地（パーライトほぼゼロ）のFCDはFCD350〜400クラスの強度域にあり、パーライト基地が増えるとFCD500〜600、さらに熱処理（焼入れ焼戻し）でマルテンサイト化するとFCD700〜800に達します。

強度が上がるほど、伸びが犠牲になる——これが条件です。

また、FCD基地の連続性の高さはFCとは根本的に異なります。FCDでは球状黒鉛（体積率で約10%）が互いに独立して分散しているため、残りの約90%が連続した基地組織として機能します。このため、FCDの引張強さはCE値（炭素当量：炭素とケイ素の量）の影響をほとんど受けず、主に基地組織のフェライト/パーライト比率によって決まります。FCと全く異なる制御ロジックが働いていることを押さえておくと、材料トラブルの原因究明が格段に速くなります。

パーライトを増やしたい場合には、銅（Cu）、スズ（Sn）、マンガン（Mn）、クロム（Cr）などのパーライト安定化元素を適量添加します。逆にフェライトを増やして靭性を高めたい場合は、これらの元素を減らしてケイ素（Si）を多めに添加する方針を取ります。組織制御は化学成分と冷却速度の2軸で行われます。これが原則です。

参考：カヤバ株式会社技術論文「鋳鉄の組織と機械的性質」（岩手大学）
https://www.kyb.co.jp/technical_report/data/no64j/editorial.pdf

球状黒鉛鋳鉄の品質基準：黒鉛球状化率80%の意味と検査方法

FCDとして必要な機械的性質（引張強さ・伸び）を確実に得るためには、黒鉛球状化率が顕微鏡観察（100倍、腐食なし）で平均80%以上でなければなりません。これはJIS G5502にも準拠した業界標準の判断基準です。

80%という数字がどれくらいの意味を持つかを確認しましょう。黒鉛球状化率が70〜80%の範囲では、伸びが著しく低下し始めることが分かっています。つまり、79%と81%は数字上はわずか2%の差に見えますが、材料特性的には「FCD」として成立するかどうかの境界線です。80%を下回ると、ダクタイル鋳鉄として要求される強度・粘り強さを備えていないと判断され、JIS規格のFCDとは呼べません。厳しいですね。

検査方法は、試料を切断・樹脂埋め込み・表面研磨した後、顕微鏡で拡大観察します。JIS G5502では、100倍の顕微鏡組織写真またはその直接観察を5視野について行い、球状（形態Ⅴ・Ⅵ）の黒鉛粒の存在割合を算出します。計算対象とする黒鉛は直径15μm以上（約0.015mm：人の毛髪の直径約70μmの1/4以下）とされており、微小な黒鉛や介在物は除外されます。

近年は画像解析ソフトウェアを活用した自動測定が普及し、測定時間の大幅な短縮と精度向上が実現しています。三谷商事のWinROOFや、キーエンス（KEYENCE）のデジタルマイクロスコープVHXシリーズなどが金属加工・品質管理の現場で広く使われています。目視での5視野評価と比べて再現性が格段に高くなります。

| 黒鉛球状化率 | 材料の扱い |
|---|---|
| 80%以上 | JIS FCD規格品として合格 |
| 70〜80% | 伸びが著しく低下、不適合リスク |
| 50%未満 | 機械的性質との相関が不明確 |
| 50〜70% | 引張強さ・伸びとの有意な相関あり（ばらつきも大） |

また、球状化率の評価には日本独自の計算方式（NIK法）が存在します。黒鉛の形状を6種類（形態Ⅰ〜Ⅵ）に分類し、それぞれに形状係数を掛けて総和から球状化率を算出するものです。この方式は1960年代に日本鋳物協会特殊鋳鉄部会が独自に開発し、現在もJIS G5502（ISO 1083対応版）に反映されています。

まとめると、球状化率の確認は単なるルーチン作業ではなく、最終製品の引張強さや靭性を左右する核心的な品質管理ポイントです。受入検査時に見落とすと、後工程での加工不良や現場のクレームにつながるリスクがあります。

参考：日本鋳造工学会「球状黒鉛球状化率の判定方法（Q&A）」
https://jfs.or.jp/q_a/qa_tetsu/

球状黒鉛鋳鉄のJIS規格別組織の特徴と加工現場での選び方

JIS G5502で規定される球状黒鉛鋳鉄品（FCD）は、現行規格においてFCD350からFCD800まで強度別に分類されています。それぞれの品種の違いは、主に基地組織のフェライト/パーライト比率の違いで説明できます。

各品種の基地組織の特徴を以下に整理します。

| 記号 | 引張強さ | 伸び下限 | 主な基地組織 | 硬さ（HB） |
|---|---|---|---|---|
| FCD350 | 350MPa以上 | 22%以上 | ほぼ全フェライト | 〜160 |
| FCD400 | 400MPa以上 | 15%以上 | フェライト主体 | 130〜180 |
| FCD450 | 450MPa以上 | 10%以上 | フェライト＋パーライト | 140〜210 |
| FCD500 | 500MPa以上 | 7%以上 | フェライト＋パーライト | 150〜230 |
| FCD600 | 600MPa以上 | 3%以上 | パーライト主体 | 170〜270 |
| FCD700 | 700MPa以上 | 2%以上 | パーライト＋焼戻し組織 | 180〜300 |
| FCD800 | 800MPa以上 | 2%以上 | 焼戻しマルテンサイト | 241〜352 |

加工現場での品種選定に際して押さえておきたい点を整理します。

切削加工のしやすさという観点では、FCD400〜500クラスのフェライト多めの組織が有利です。フェライト基地は軟らかく（HB90〜150）、工具への負担が小さいため工具寿命が長くなります。黒鉛がチップブレーカーとして機能し切りくずが細かく分断されるため、被削性は良好です。

一方、FCD600以上のパーライト主体の組織では、基地の硬さがHB200〜240に上昇します。パーライトは引張強さ800〜900MPaという高強度・高硬度な組織であるため、切削速度・送り・切り込みの設定を誤ると工具摩耗が急増します。切削工具の選定を間違えると、工具費が2〜3倍に膨らむことも珍しくありません。意外ですね。

表面焼入れ（高周波焼入れ）を想定した用途では、FCD450〜FCD500以上のパーライトを含む組織の品種が必要です。FCD400のようなフェライト単相組織に高周波焼入れをかけても、硬化に必要な炭素がフェライト中に固溶していないため表面硬化が得られにくく、浸炭処理を別途行う必要があります。

衝撃が加わる足回り部品や産業機械フレームにはFCD400〜FCD500クラスが選ばれることが多く、強度と靭性のバランスが必要な部位に使われます。自動車のステアリングナックルやサスペンション部品に広く採用されており、引張強さだけでなく「衝撃吸収性」まで求められる用途です。

品種選定は、強度・延性・被削性・熱処理適性の4軸で考えるのが原則です。

参考：砥石と材料の技術情報サイト「球状黒鉛鋳鉄品（FCD材）の用途・機械的性質」
https://www.toishi.info/sozai/fcd/

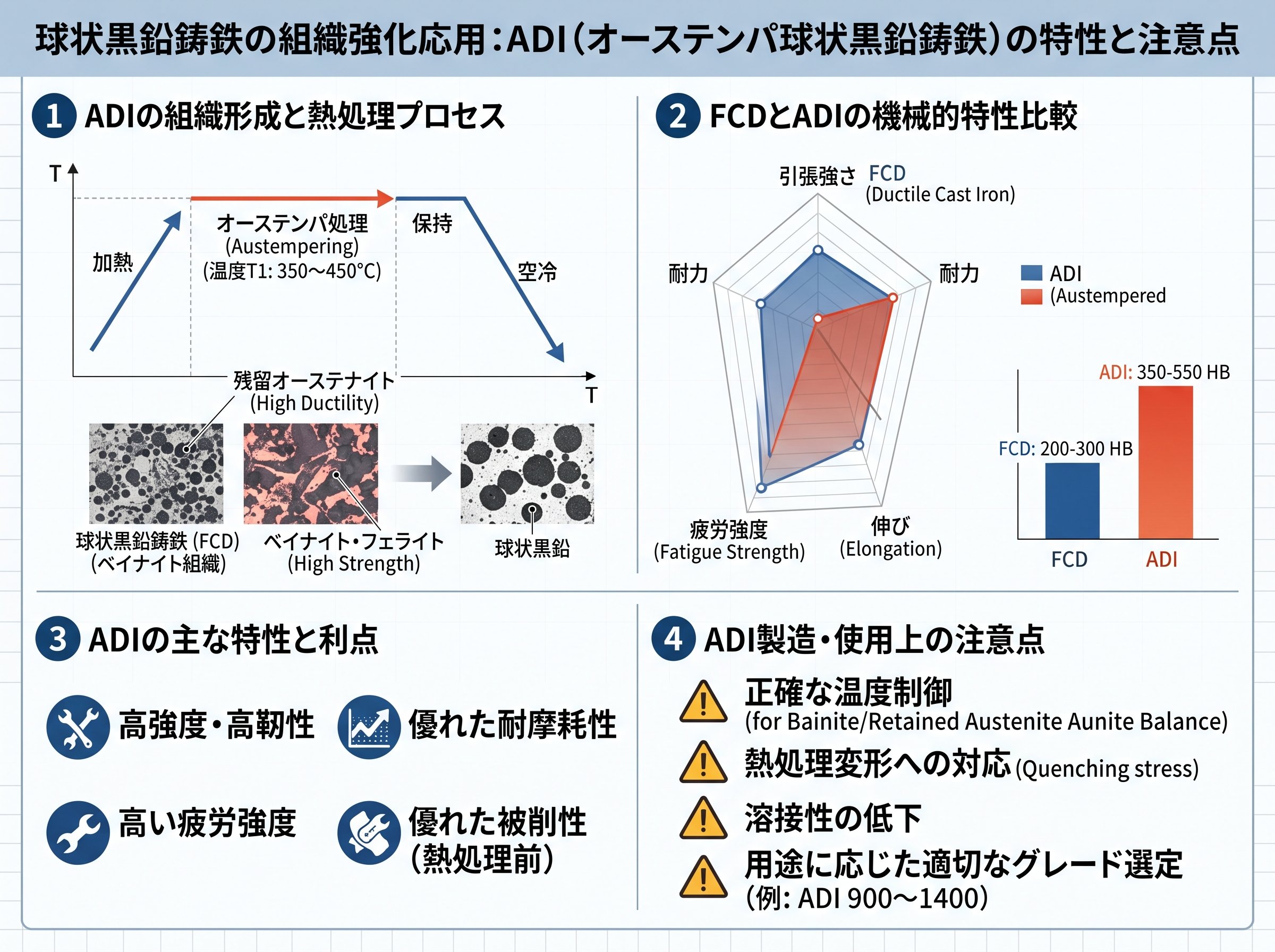

球状黒鉛鋳鉄の組織強化応用：ADI（オーステンパ球状黒鉛鋳鉄）の特性と注意点

球状黒鉛鋳鉄の組織制御の応用として、加工現場でも注目度が高いのがADI（Austempered Ductile Iron：オーステンパ球状黒鉛鋳鉄）です。FCDにオーステンパ処理（恒温変態熱処理）を施すことで基地組織をベイナイト化し、通常の鋳放し品では実現できない高強度・高靭性を同時に達成できます。

ADIの引張強さはJIS規格（FCAD：JIS G5503）において900〜1400MPaの範囲で規格化されています。最も低強度グレードのFCAD900-4でも引張強さ900MPa以上を保証しており、これは通常のFCD700〜FCD800クラスを超える数値です。しかもADIはFCDと同様に鋳造で近形状（ニアネットシェイプ）製造ができるため、鋼材の鍛造品や削り出し品と比較して材料歩留まりが良く、素材コストを抑えられる場合があります。これは使えそうです。

ADIのベイナイト基地の硬さはブリネル硬さHB240〜280程度（ビッカース硬さHV300〜450相当）に達し、通常のパーライト基地FCDのHB200〜240を大きく上回ります。この高硬度がADI最大の特徴であり、同時に加工現場で最大の注意点でもあります。

切削加工において具体的に問題になるのは、ADIは加工硬化（work hardening）しやすい点です。切削中にオーステナイト組織がマルテンサイト変態を起こし、被削材表面が加工と同時に硬化することがあります。通常のFCDに慣れた切削条件のままADIを加工すると、工具摩耗が異常に速く進行し、最悪の場合は数十分で工具が使い物にならなくなります。

ADIの切削加工では以下の点が特に重要です。

- 🔧 工具材種の選定：超硬合金コーティング工具（TiAlNコーティングなど耐熱性の高いもの）や立方晶窒化ホウ素（CBN）工具が有効です。

- 🔧 切削速度の管理：高速切削は発熱によるADIの組織変化を招くリスクがあります。推奨条件（低速〜中速）を守ることが基本です。

- 🔧 クーラントの使用：十分な切削液供給で加工熱を抑え、工具寿命と表面品質を確保します。

また、ADI素材の受入検査でも組織観察が重要です。オーステンパ処理の温度・時間が不適切だと、残留オーステナイト量のばらつきが大きくなり、機械的性質が規格値を下回る可能性があります。加工前に硬さ検査と組織確認を行うことで、後工程でのトラブルを未然に防ぐことができます。

参考：石川県工業試験場「高強度球状黒鉛鋳鉄の疲労強度特性」（ADIの強度・組織データ）
https://www.irii.jp/randd/theme/h11/017.htm

現場技術者が見落としがちな球状黒鉛鋳鉄の組織変動リスクと対策

球状黒鉛鋳鉄の組織は、溶製〜鋳造〜凝固〜冷却の各工程での微妙な条件変動によって変化します。同じFCDの仕様書・規格品を購入しても、ロットによって組織が変わり、切削時の手応えが違うと感じた経験がある加工現場は少なくありません。それは気のせいではありません。

鋳肌（鋳放し表面）の影響

特に注意が必要なのは、鋳肌を残したままFCDを引張試験すると、伸びが機械加工面の試験片の約50%にまで低下することがあるという点です（6号けい砂程度の表面粗さRz=250μm以下の条件下で）。引張強さ自体は90%以上確保できますが、延性・靭性に関わる伸びの数値は鋳肌の影響を強く受けます。鋳肌付き部品を「FCD400相当の伸び15%以上」と仕様書で定めているとすれば、実際の伸びは7〜8%程度になるリスクがあります。曲げ強さ・衝撃値・疲労強さはさらに影響を受けます。

対策として、鋳造後のショットブラスト処理がある程度の表面改質効果をもたらします。しかし、厳密な延性保証が求められる部品では、鋳放し面を機械加工で除去した上でJIS規格値と比較することが必要です。

接種不足による組織の乱れ

接種（inoculation）とは、溶湯に核形成を促す接種材を添加して黒鉛の晶出を促進する工程です。接種が不十分になると、核形成が減り黒鉛粒数が減少して球状化率が低下するとともに、パーライト含有量が高い組織になります。さらに極端な場合はチル（白鋳鉄化）が発生し、表面が非常に硬く脆い組織になります。

接種不足による組織の乱れは、受入段階での硬度検査で間接的に検出できることがあります。局所的に硬さが突出した部位があればチルの可能性があり、組織観察を追加することが推奨されます。

肉厚差による組織の偏り

同一製品内でも肉厚が大きく異なる部位では、冷却速度の差によってフェライト/パーライト比率が変化します。薄肉部は急冷されるのでパーライトが増えて硬く、厚肉部はゆっくり冷えてフェライトが増えて軟らかくなる傾向があります。この組織の偏りが切削時の「硬いところと柔らかいところ」の感触差につながります。

加工現場での実践的な対策としては、ロット受入時に代表箇所の硬度測定を行うことが最も手軽で効果的です。ブリネル硬さ（HBW）の測定で基地組織のフェライト/パーライト比率を間接的に把握でき、その値からFCDの品種区分（FCD400〜FCD700の硬さ範囲表参照）と照合することで、加工条件の目安をすばやく設定できます。

組織を知ることが、加工コストを守る最初の一歩です。
