合金鋳鉄の種類と特性・用途別の正しい選定方法

合金鋳鉄＝何でも耐久性が高いと思っていると、工具を1本交換するたびに数千円のムダが積み重なります。

この記事でわかること

🔩

合金鋳鉄の基本と分類

ニッケル・クロム・モリブデンなど添加元素の違いで「低合金鋳鉄」と「高合金鋳鉄」に分かれる仕組みを解説します。

⚙️

代表的な種類と用途の違い

耐摩耗・耐熱・耐食それぞれの目的に応じた合金鋳鉄の代表種（高クロム、ニレジスト等）を具体的に紹介します。

🛠️

加工現場で使える選定ポイント

種類ごとの加工難易度と工具選定のコツ、工具コストを抑えるための注意点を実践的に解説します。

このページの目次

合金鋳鉄の種類と特性・用途別の正しい選定方法

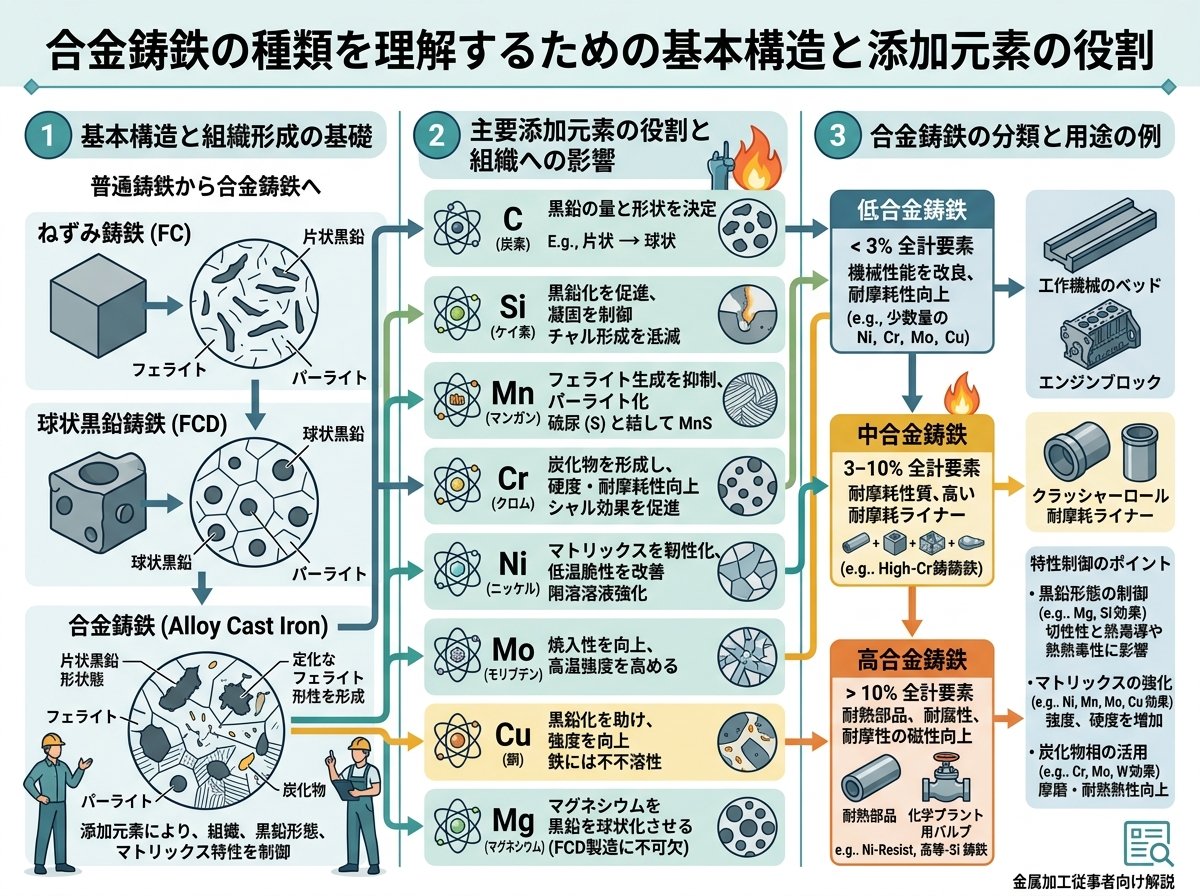

合金鋳鉄の種類を理解するための基本構造と添加元素の役割

合金鋳鉄とは、通常の鋳鉄（炭素含有量2.1〜6.7%の鉄合金）にニッケル（Ni）・クロム（Cr）・モリブデン（Mo）などの合金元素を意図的に添加し、特定の性能を強化した鋳鉄の総称です。「特殊鋳鉄」と呼ばれることもあります。

通常のねずみ鋳鉄は振動吸収性や切削加工性に優れていますが、耐熱性・耐食性・耐摩耗性の点では限界があります。そこで目的に応じた元素を加えることで、その弱点を補うのが合金鋳鉄の基本的な考え方です。つまり「弱点の補正」が原点です。

添加する元素の種類と量で、まったく異なる特性が生まれます。主な添加元素と働きを整理すると以下のとおりです。

添加元素	主な効果	代表的な用途
クロム（Cr）	硬度・耐摩耗性・耐食性を向上	粉砕機ライナー、スラリーポンプ
ニッケル（Ni）	靭性・耐食性・耐熱性を向上	排気系部品、化学プラント
モリブデン（Mo）	高温強度・焼入れ性を向上	カムシャフト、ピストンリング
銅（Cu）	耐食性・組織の均質化	バルブ本体、配管継手
チタン（Ti）	黒鉛の微細化・組織改善	高強度機械部品

これらの元素は単独で添加されることも、複数を組み合わせて使われることもあります。組み合わせ次第で特性の幅は大きく広がります。

合金鋳鉄は添加量の総計によって「低合金鋳鉄」と「高合金鋳鉄」に大別されます。合金元素の含有量が概ね5%未満のものが低合金鋳鉄、10%以上に達するものが高合金鋳鉄に分類されます。この区分が、現場での素材選定・加工計画を立てるうえで最初の判断基準になります。

低合金鋳鉄は、通常のねずみ鋳鉄やダクタイル鋳鉄の加工性を大きく損なわずに、強度や耐摩耗性を底上げできる点が強みです。一方、高合金鋳鉄は特定の環境耐性が格段に高まる分、加工難度も跳ね上がる傾向があります。そのトレードオフを理解することが重要です。

参考：鋳鉄の種類と特性の全体像を体系的に把握できます。
鋳鉄とは？種類ごとの特徴と加工時の注意点 – さくさくEC

合金鋳鉄の種類①：低合金鋳鉄の特徴と現場での活用場面

低合金鋳鉄は、普通鋳鉄に少量（5%未満）の合金元素を加えたものです。加工性を大きく変えることなく性能を底上げできるため、製造現場での採用実績が最も多いカテゴリです。

代表的なのはクロムモリブデン合金鋳鉄で、クロムを1〜2%程度、モリブデンを0.2〜0.5%程度添加したものです。これにより、通常のねずみ鋳鉄（例：FC200）と比べて引張強度が約1.5〜2倍に向上します。カムシャフト・ブレーキドラム・ピストンリングなど、繰り返し荷重がかかる自動車部品に広く使われているのはこのタイプです。

低合金鋳鉄の特性のポイントは以下の2点に集約されます。

硬度の調整が細かくできる：添加量を変えるだけで、HB（ブリネル硬さ）200〜350の範囲でコントロール可能です。目的とする摩耗環境に合わせた微調整ができます。
切削加工性が比較的維持される：普通鋳鉄と同じ工具・切削条件が適用できるケースも多く、設備投資を抑えたまま素材グレードアップが図れます。

現場での注意点としては、「同じ低合金鋳鉄でも熱処理の有無で硬度が大きく変わる」という点があります。焼入れ・焼戻しを施した低合金鋳鉄はHB350を超えることがあり、この場合は工具のすくい角や切削速度を見直す必要があります。焼入れ材かどうかは必ず確認しましょう。

また、低合金鋳鉄は「JISで明確に規格化されていない」という特性があります。素材メーカーや鋳造メーカーごとに成分が異なるため、図面に「合金鋳鉄」とだけ書かれていると、実際の加工時に硬度・強度のバラつきが生じるリスクがあります。発注時に成分表・硬度データのシートを取り寄せることが、コストと工具寿命の安定化につながります。

参考：鋳鉄の種類ごとの加工性の違いと工具選定の根拠を確認できます。
鋳鉄とは？種類・特徴・用途を解説 – はじめの工作機械

合金鋳鉄の種類②：高合金鋳鉄（耐摩耗・耐熱・耐食）の分類と用途

高合金鋳鉄は合金元素の総含有量が10%を超えるものを指し、特定の過酷環境に特化した性能を持ちます。大きく「耐摩耗系」「耐熱系」「耐食系」の3グループに分けて理解すると整理しやすくなります。

**① 耐摩耗系：高クロム鋳鉄**

クロムを15〜28%含む高クロム鋳鉄は、合金鋳鉄のなかで最も高い硬度（HRC60以上）を発揮する種類です。組織中に析出するクロム炭化物（Cr₇C₃）が極めて高い耐摩耗性をもたらします。

用途は砂・スラリーを扱うポンプのインペラー、セメント工場の粉砕ライナー、粉砕機のグラインディングボールなど、アブレッシブ（研削的）な摩耗環境が主な舞台です。ここでの重要なポイントは、硬度が高い分「ひび割れが発生しやすい」という性質があることです。鋳造後や溶接補修後の急冷は厳禁で、冷却・後熱管理が不十分だと亀裂が入り、製品廃棄につながります。

**② 耐熱系：シリクロム鋳鉄・高ニッケル鋳鉄**

高温環境に耐える合金鋳鉄の代表は、シリコンを4〜6%含む高珪素（シリクロム）鋳鉄です。800℃以上の酸化雰囲気でも表面に安定した酸化保護皮膜を形成し、スケール（酸化膜）の剥離が起きにくい特性があります。排気マニホールドや炉内部品などに採用されています。

また、ニッケルを13〜36%含む「ニレジスト鋳鉄」は、耐熱性と耐食性を両立したオーステナイト系の合金鋳鉄です。非磁性でもあり、化学プラントや海水ポンプなど腐食環境での部品に使われます。

**③ 耐食系：高珪素耐酸鋳鉄**

シリコンを14〜16%程度と極めて多量に含む高珪素耐酸鋳鉄は、硫酸・硝酸などの強酸に対して優れた耐食性を発揮します。化学工業用の配管、バルブ、タンクなどが主な用途です。ただし、靭性がほぼゼロに近く、衝撃で簡単に割れる性質があります。これは使える場面が限定されます。

種類	主な添加元素（目安）	特徴	代表用途
高クロム鋳鉄	Cr：15〜28%	HRC60以上の超高硬度、耐アブレッシブ摩耗	粉砕ライナー、スラリーポンプ
ニレジスト鋳鉄	Ni：13〜36%、Cr：1〜6%	耐熱・耐食・非磁性	化学プラント、海水ポンプ
シリクロム鋳鉄	Si：4〜6%、Cr：0.5〜2%	耐酸化性・高温安定性	排気マニホールド、炉内部品
高珪素耐酸鋳鉄	Si：14〜16%	強酸耐性、ただし脆性大	酸性配管、化学プラント部品

参考：高クロム鋳鉄の産業別用途と寿命に関する詳細な解説があります。
高クロム鋳鉄：産業用途・特長・耐用年数 – QFS鋳造

合金鋳鉄の種類③：加工現場で見落とされがちな「黒鉛形状×合金」の組み合わせ

合金鋳鉄を語るとき、多くの記事は「添加元素の種類」にフォーカスします。しかし実際の加工現場で加工性・工具寿命に直結するのは、「添加元素」だけでなく「黒鉛の形状」との組み合わせです。これは意外と見落とされているポイントです。

鋳鉄の組織の中にある黒鉛は、片状（ねずみ鋳鉄型）・球状（ダクタイル型）・虫状（CV鋳鉄型）の大きく3種類に分かれます。この形状が切削時の切りくずの分断しやすさ・工具摩耗の傾向を決定します。これが基本です。

ここに合金元素が加わると、特性はさらに複雑になります。具体的には次のような組み合わせが存在します。

片状黒鉛×低合金（クロム・モリブデン）：切削性はねずみ鋳鉄に近く、強度は高め。工具への負担は普通鋳鉄の加工と大きく変わらないことが多い。カムシャフト素材などに多用されます。
球状黒鉛×低合金（ニッケル・モリブデン）：FCD系の合金鋳鉄。強度・靭性が高い分、ダクタイル鋳鉄と同様に構成刃先が発生しやすく、切削速度の管理が重要。引張強度が580〜700N/mm²に達するものもあります。
白地組織×高クロム合金：HRC60超。もはや切削は超硬合金またはCBN工具（立方晶窒化ホウ素）なしには対応困難です。研削仕上げを前提とした設計が求められます。

つまり、材料証明書に「合金鋳鉄」と一言書かれているだけでは加工条件を決定できません。片状黒鉛なのか球状黒鉛なのか、熱処理の有無、硬度（HB/HRC値）の3点セットを確認してから工具・切削条件を設定するのが正解です。

この3点セットが確認できない場合、まず端材や切り捨て部で試し削りをすることが工具コスト管理の基本です。高合金鋳鉄で工具が1本ダメになると、超硬インサートの交換だけで数百〜数千円のコストが即座に発生します。ひとつの判断で出費が決まります。

合金鋳鉄を切削加工する際の工具選定と切削条件の実践ポイント

合金鋳鉄の切削加工で起きるトラブルの多くは、「普通の鋳鉄と同じ感覚で工具と条件を設定した」ことが原因です。元素が加わった分だけ、加工の難しさも変わります。厳しいところです。

**工具材種の選び方**

低合金鋳鉄（HB350以下）の旋削・フライス加工であれば、超硬合金コーティングインサートで対応できるケースがほとんどです。P種（鋼用）ではなくK種（鋳鉄用）の超硬インサートを選ぶのが原則です。K種はすくい角が小さく設計されており、欠けのリスクを抑えられます。

高合金鋳鉄・高クロム鋳鉄（HRC55以上）になると、超硬合金工具でも摩耗が著しく速くなります。この場合、CBN焼結体工具（立方晶窒化ホウ素）またはセラミック工具が有効です。住友電工のスミボロンシリーズのような鋳鉄専用CBN工具は、従来の超硬合金工具と比べて工具寿命を1.3倍以上延ばした実績が報告されています。

**切削条件の基本的な考え方**

合金鋳鉄の切削では、次の3点が基本条件です。

🔹 切削速度：低合金鋳鉄では80〜150m/min程度を目安に設定。高合金鋳鉄では50m/min以下から始め、工具摩耗を見ながら調整します。
🔹 ドライ加工が原則：鋳鉄は黒鉛の潤滑効果で切削熱が発生しにくく、クーラントなしで加工できるのが基本です。ただし高クロム鋳鉄など硬度が高い材種では、切削点に発熱が集中するため、切削油（水溶性）を使うことも選択肢に入ります。
🔹 断続切削（黒皮面・鋳肌）には注意：鋳物表面の鋳肌はスケールや砂を含んでおり、インサートの欠損を招きます。入り込み量を増やして最初の一周を鋳肌より深めにカットする戦術が有効です。

また、合金鋳鉄の溶接補修は技術的ハードルが高い点も覚えておきたいことです。炭素量が多い鋳鉄全般の性質として、溶接時の急冷によってマルテンサイトやセメンタイトの硬化層が生じ、割れが発生しやすくなります。合金鋳鉄の場合、さらに合金元素が焼入れ性を高めるため、割れリスクはより高まります。溶接補修が必要な場面では150〜300℃の予熱と、ニッケル系専用溶接棒の使用が最低限の対策です。
